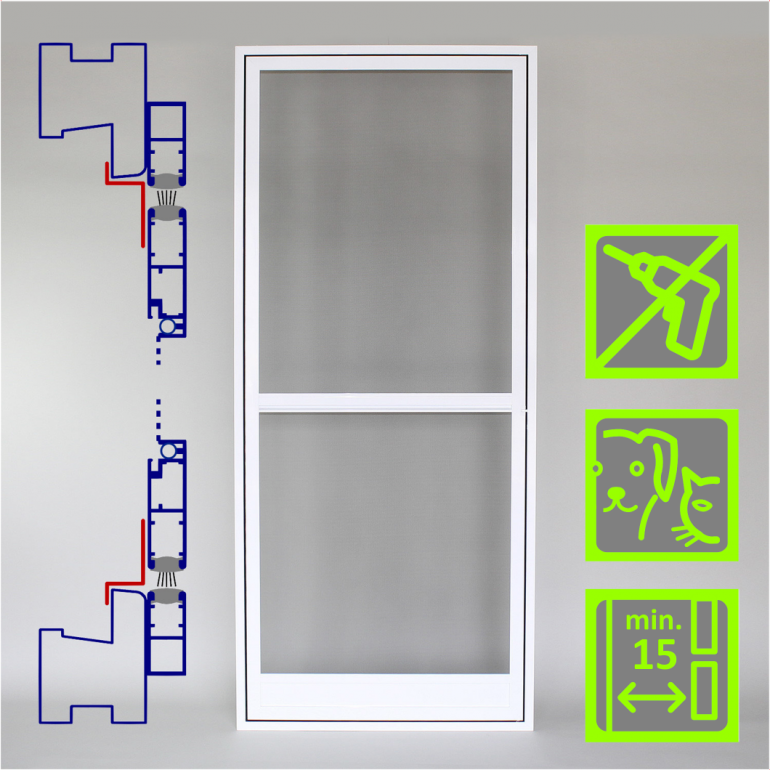

main product photo

PTR-K Insektenschutz-Pendeltür | aufliegender Rahmen | Klemmbefestigung | Fertigelement

Pendeltür (Schwingtür) in beide Richtungen öffnend, montagefertig mit Klemmbefestigung.

Bionik-Federscharniere für gleichmäßige Kraftwirkung - kein Flattern des Türflügels.

Whatsapp-Chat starten
  • 8 justierbare Klemmhalter
  • bohrfreie Befestigung
  • breite Griffsprosse
  • Flügel leicht auszuhängen

Konfigurierbar in folgenden Rahmenfarben:


Maximal 7 Zeichen

Sonderpreis 407,47 € Regulärer Preis 452,74 €
Inkl. 19% MwSt., exkl. Versandkosten

Aufmassanleitung

Aufmaßanleitung - Schritt für Schritt:

Bestellbreite ermitteln

    1. Messen Sie die lichte Breite gemäß der Zeichnung, das Maß ist mit B1 angegeben.
    2. Bestellmaß Breite berechnen:
      B1 + 40 mm
Kontrolle: Der Abstand zwischen den seitlichen Begrenzungen (Rolladenführungen, Wand) muss größer sein als die Bestellbreite!Bei flächenbündigen Türen muss die Schattenfuge min. 15 mm breit sein!

Bestellhöhe ermitteln

    1. Messen Sie die lichte Höhe gemäß der Zeichnung, das Maß ist mit H1 angegeben.
    2. Bestellmaß Höhe berechnen:
H1 + 53 mm

Max X für Klemmhalter ermitteln

  • Messen Sie die dicke der äußere Kante des Türrahmens inkl. Dichtung, siehe Maß X in der Zeichnung

Hinweise

Wichtige Hinweise zur Pendeltür - bitte beachten

Schwenkbereich

Um nach innen durchschwingen zu können, muß der Türflügel in jedem Fall kleiner sein als Ihre Türöffnung. Daher dürfen die in der Zeichnung angegebenen maximalen Auflagebreiten des Pendeltürrahmens (A,B,C,D) nicht überschritten werden.

Bitte beachten, das der Bezugspunkt für diese Maße die innere Kante des Türrahmens ist, was besonders bei stark abgerundeten oder abgeschrägten Türprofilen wichtig ist. Bei Holztüren muss unten die Oberkante der Regenschiene angenommen werden!

Sprossenhöhe

Für besonders bequeme Bedienung bei Hauptdurchgängen ist es sinnvoll, die Griffsprosse etwa in Ellbogenhöhe zu platzieren (ca. 1100 bis 1250 mm)
Dabei muß allerdings beachtet werden, dass die Sprosse nicht für kleinere Kinder zu hoch sitzt, in dem Fall muss ein Kompromiss gefunden werden.

Wenn optische Gründe wichtiger sind, kann die Sprosse auch auf die Höhe evtl. vorhandener Sprossen gesetzt werden, bitte beachten das die Bestellhöhe ab Unterkante Einbaurahmen gilt!

Das öffnen der Tür kann durch Druck gegen die Griffsprosse, das senkrechte Flügelprofil oder das Sockelblech (mit dem Fuß) erfolgen.

Haustiere / Kleinkinder

Wir bieten die Tür auch mit hochwertigem Edelstahl-Durchsichtgewebe an (nur Fertigelemente), dieses ist kratzfest und wenig druckempfindlich. Hunde können damit selbst die Tür von beiden Seiten öffnen, aber es muß mit Kratzspuren und Nachlassen der Spannung durch Haustiereinwirkung gerechnet werden. Es ist sehr wahrscheinlich, das auch ausgewachsene Katzen die Pendeltür selbst öffnen können.

Neuerdings bieten wir auch das Haustiergewebe "Pet-Screen" (für das untere Feld) an, dieses ist billiger und auch für Bausätze geeignet.

Da kleinere Kinder Insektenschutztüren häufig durch Druck gegen das Gitter zu öffnen versuchen, ist auch dafür das Edelstahlgewebe besser geeignet.

Vorstehende vorhandene Türgriffe

Aussengriffe die über die Aussenfläche des Türrahmens herausstehen, stören in den meisten Fällen. Sofern der Rolladenabstand ausreicht oder kein Rolladen vorhanden ist, darf der Griff die Pendeltür um einige mm herausdrücken, wenn die Terassentür geschlossen wird. Wenn es allerdings zu viel ist, besteht die Gefahr das die Magnete nicht mehr ausreichend halten und die Tür bei Sturm aufweht und beschädigt wird.

Wir empfehlen, überstehende Griffe zu demontieren und ggf. durch eine flache Platte zu ersetzen, deren zur Glasfläche überstehende Kante auch gut als Griff dienen kann. Bei Bestellung einer Falzpendeltür wir der Ersatzgriff immer benötigt und von uns gleich mitgeliefert.

Ausführung

Flügelprofil Aluminium 45 x 13 mm, Rahmenprofil 28 x 13 mm, umlaufende Bürstendichtungen und Magnet-Verschluss, Griffprosse 65 mm breit, gewebeteilend, Trittschutzsockel,
Rahmen komplett montiert, auf Gehrung doppelt verpresst, Gewebe nach Wahl, 4 verstellbare Eck-Klemmhalter, 4 Seiten-Klemmhalter, Klemmhalter werden lose mitgeliefert, Befestigungsbohren im Rahmen sind passend vorgebohrt

Lieferumfang

Montagefertiges Türelement, Klemmhalter, Montageanleitung
