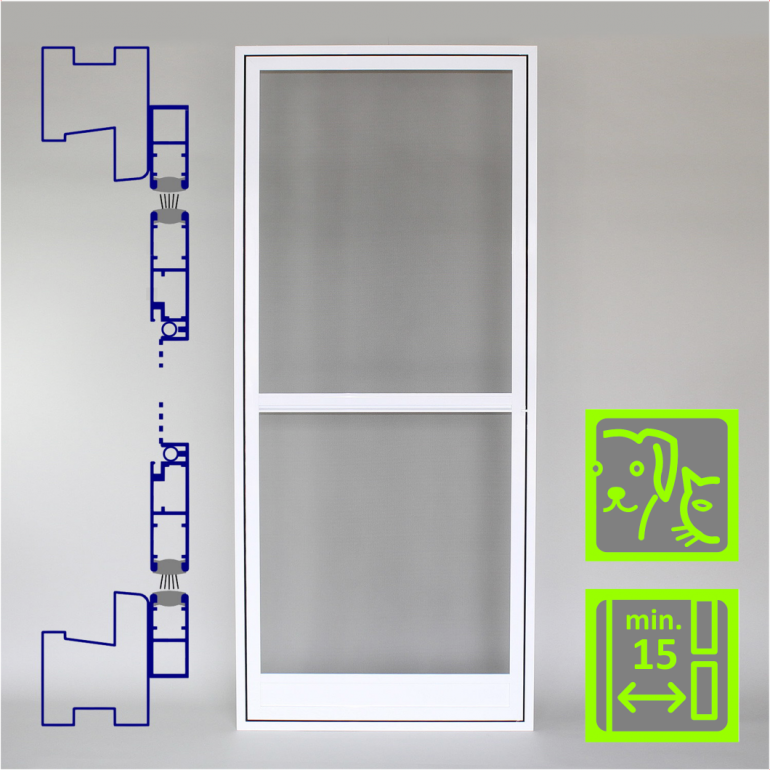

PTR Insektenschutz-Pendeltür | aufliegender Rahmen | Fertigelement

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Bei den Gewebe-Kombinationen "Hi-Trans / Pet" oder "schwarz / Pet" ist für das untere Feld das Haustiergewebe vorgesehen (Pet-Screen)

Gewebeübersicht

Errechnete BESTELLBREITE laut Zeichnung in cm, z.B. 96,3

Errechnete BESTELLHÖHE laut Zeichnung in cm, z.B.215,4

Sprossenhöhe laut Zeichnung in cm, Empfehlung: ca 110 cm = ca. Ellbogenhöhe zum leichten Öffnen der Tür

Die Grafik zeigt die Fliegengitter-Tür in der Draufsicht.

Selbstklebendes Bürstenprofil zur Abdichtung an der Regenschiene bei Holztüren, siehe Zeichnung unten Punkt 8

Zusatzoption Befestigungsbohrungen im Rahmen: Wählen Sie die Anordnung nach Bedarf, Lieferung mit Schrauben und Kappen. Genaue Erklärung unten in der Zeichnung!

Variante mit Klebeband, als Montagehilfe bzw. Kantenschutz-Ausgleich. Genaue Erklärung weiter unten in der Zeichnung!

Für Montage vor einem zweiflügeligem Türelement wird das auf der Anschlagleiste des feststellbaren Flügels zu montierende Rahmenteil abgetrennt, so das dieser problemlos bei Bedarf geöffnet werden kann. Details siehe Zeichnung ganz unten.

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

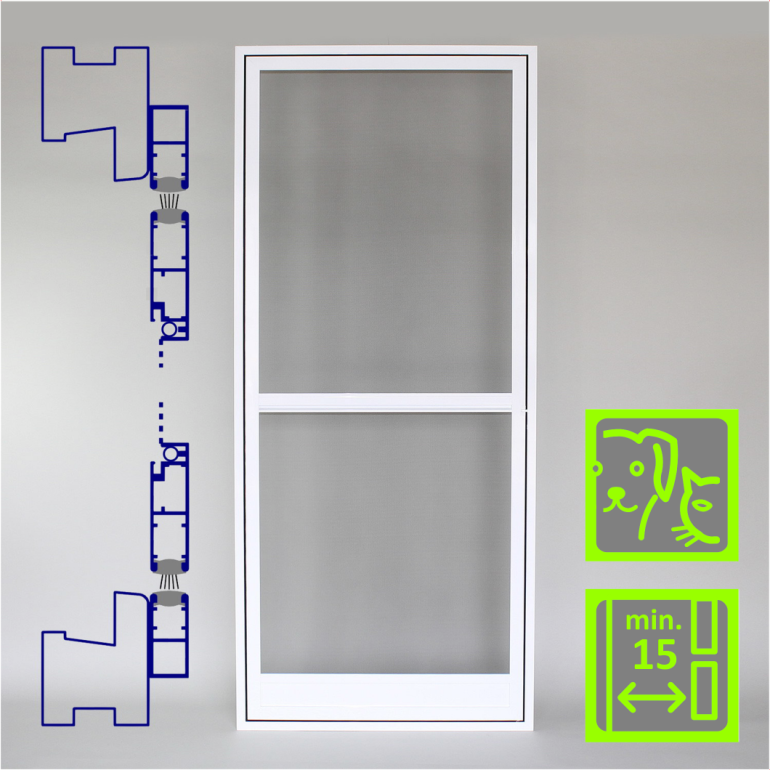

PTR Insektenschutz-Pendeltür | aufliegender Rahmen | Fertigelement
431,74 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 8-10 Werktage bis Versand

Pendeltür (Schwingtür) in beide Richtungen öffnend, montagefertig. Geräuschlos selbstschließend. Bionik-Federscharniere für gleichmäßige Kraftwirkung - kein Flattern des Türflügels.
- auspacken und montieren
- hochwertige Ausführung
- breite Griffsprosse
- sehr einfach auszuhängen
zur Aufmaßzeichnung
ODER

Beschreibung

Details

Aufmaßzeichnung_drucken_[PDF]     Rahmentrennung_für_Doppeltüren_(PDF)      Montageanleitung_(PDF)      Fragen_und_Antworten     Produktvideos

Pendeltür Begrenzungen

1.) Platzverhältnisse prüfen nach Zeichnungsangaben

 GrenzmaßAlternative
Rolladenabstandmin. 1,5 cmFalzpendeltür PTF
Auflage unten (A)
1,5 bis 2,8 cmm. Bodenprofil PTR-3
Auflage oben (B)
1,5 bis 2,5 cm
Falzpendeltür PTF
Auflage seitlich (C/D)
0 bis 3,0 cm




Achtung - starke Magnete, Rolladenendstäbe dürfen nicht magnetisch anziehend sein!

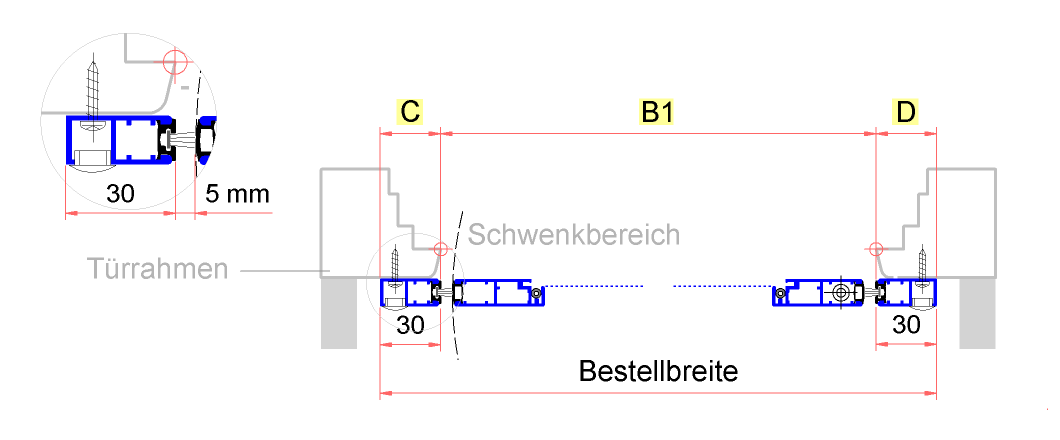

Bestellbreite ermitteln Fall 1: Platz auf Rahmen beidseitig mehr als 3 cm


Pendeltür Aufmaß Breite

2-1.) Messen Sie die kleinste lichte Breite der Türrahmenöffnung = Maß B1 in der Zeichnung

3-1.) Bestellmaß Breite berechnen:

Bestellmaß Breite Fall 1
B1 + 6,0 cm

4-1.) Kontrolle: Bestellbreite darf nicht größer sein als B1 + 6 cm




Bestellbreite ermitteln Fall 2: Platz auf Rahmen beidseitig weniger als 3 cm



Pendeltür Aufmaß Breite

2-2.) Messen Sie die Breite zwischen den seitlichen Begrenzungen (kleinstes Maß), siehe Zeichnung, das Maß ist mit B2 angegeben



3-2.) Bestellmaß Breite berechnen:

Bestellmaß Breite Fall 2B2 - 0,2 cm




Bestellbreite ermitteln Fall 3: Platz auf Rahmen einseitig weniger als 3 cm



Pendeltür Aufmaß Breite

2-3.) Messen Sie die Breite zwischen der seitlichen Begrenzung und der Innenkante der Gegenseite, das Maß ist mit B3 angegeben. Mehrere Stellen messen und das kleinste Maß annehmen.

3-3.) Bestellmaß Breite berechnen:

Bestellmaß Breite Fall 3B3 + 2,8 cm

Bestellhöhe / Sprossenhöhe ermitteln / Bürstenoption:

Pendeltür Aufmaß Höhe

4.) Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H1 angegeben.

5.) Bestellmaß Höhe berechnen:

Bestellmaß HöheH1 + A (max. 2,8) + B (max. 2,5)

(Maß B beinhaltet einen Sicherheitsabzug)

6.) Kontrolle: Bestellhöhe darf nicht größer sein als H1 + 5,3 cm

7.) Ermitteln Sie die gewünschte Sprossenhöhe. Ideal ist Ellbogenhöhe zum bequemen Öffnen.

8.) Nur bei Holztüren: Prüfen Sie gemäß der Zeichnung rechts, ob ein Zusatz-Bürstenprofil zur Spaltabdichtung erforderlich ist. Der Spalt muss mindestens 10 mm breit sein.


Pendeltür Befestigungsarten

Zusatzoption Stufenbohrungen:

Der Pendeltürrahmen kann frontal auf den Türrahmen geschraubt werden, wo die Auflagebreite min. 15 mm beträgt.

Ermitteln Sie, an welchen Seiten diese Befestigung einsetzbar ist, siehe Zeichnung, und wählen Sie die passende Variante. Die Profile werden dann mit CNC-gefrästen Stufenbohrungen 7,5 / 4,0 mm geliefert.

Bei fehlender Auflage wird seitlich in die Rolladenführungen geschraubt, die Bohrungen im Rahmen sind bei Montage auszuführen. Die Verschraubung wird von den Abdeckprofilen im Rahmen verdeckt.

Bitte beachten Sie auch die Varianten zur Klebebefestigung.




Pendeltür Befestigungsarten

Variante mit Klebeband:

Hier können Sie die Rahmenteile mit rückseitigem Doppelklebeband bestellen.

Falls auf Ihrer Schwelle ein vorstehender Kantenschutz-Winkel vorhanden ist, kann dessen Stärke an den anderen Seiten durch ein 2 mm Schaumklebeband ausgeglichen werden - Mindestrolladenabstand dann 17 mm!

Ansonsten dient das Klebeband als Montagehilfe oder kann teilweise die Verschraubung ersetzen, wenn die Klebung zusätzlich mit einer Silikonfuge gesichert wird.


Pendeltür mit Rahmentrennung für Doppeltüren

Montagevariante Rahmentrennung für Stulptüren

Der Montagerahmen wird an der Magnetseite aufgetrennt, so das dieser Teil separat mit der Anschlagleiste verschraubt werden kann.

Wenn die Profile vorgebohrt werden sollen, steht dafür die Option Stufenbohrungen 3-seitig oder bei ausreichend Auflage scharnierseitig die Option Stufenbohrungen komplett zur Verfügung.

Fragen und Antworten zum Produkt

Zusatzinformation

Montageart
aufliegend
Fertigungsart
Fertigelement
Insektenschutz-Bauart
einteilig
Lieferung als
Fertigelement nach Maß
Breite der abzudeckenden Türfläche ca.
60 - 110 cm Pendeltür 1Flg

Ausführung

Flügelprofil Aluminium 45 x 13 mm, Rahmenprofil 28 x 13 mm, umlaufende Bürstendichtungen und Magnet-Verschluss, Griffprosse 65 mm breit, gewebeteilend, Trittschutzsockel, Rahmen komplett montiert, auf Gehrung doppelt verpresst, Gewebe nach Wahl

Lieferumfang

Montagefertiges Türelement, Befestigungsschrauben, Montageanleitung
