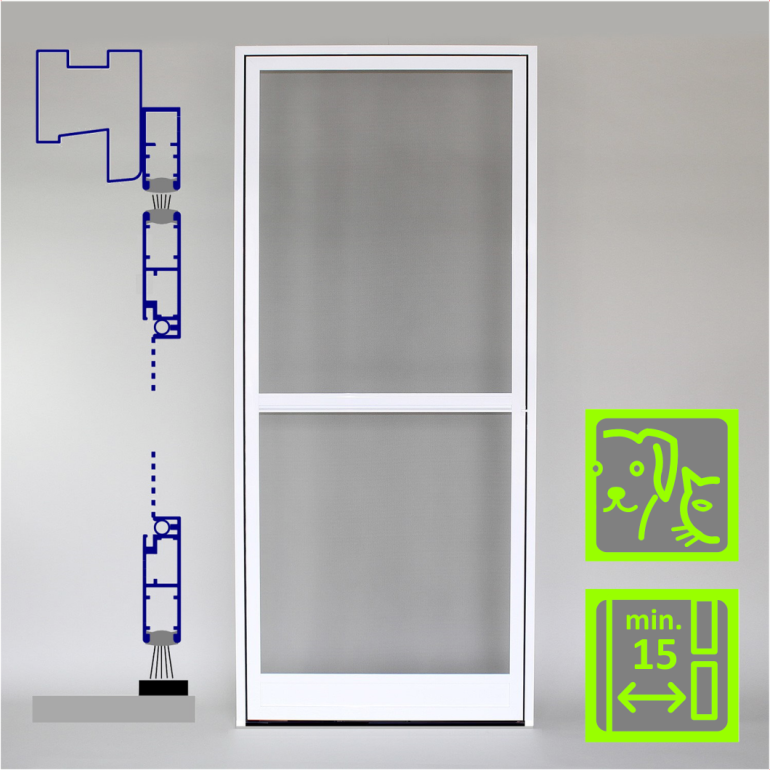

main product photo

PTR-3 Insektenschutz-Pendeltür | flache Bodenschiene | Fertigelement

Pendeltür (Schwingtür) in beide Richtungen öffnend, montagefertig. Geräuschlos selbstschließend.

Bionik-Federscharniere für gleichmäßige Kraftwirkung

Whatsapp-Chat starten

  • kein Flattern des Türflügels
  • auspacken und montieren
  • hochwertige Ausführung
  • breite Griffsprosse
  • sehr einfach auszuhängen



Konfigurierbar in folgenden Rahmenfarben:

Downloads
Montageanleitung-PTR-3 (3.15 MB)
PT-Kundeninfo (8.47 MB)

Maximal 7 Zeichen

Sonderpreis 431,44 € Regulärer Preis 479,38 €
Inkl. 19% MwSt., exkl. Versandkosten

Aufmassanleitung

Aufmaßanleitung - Schritt für Schritt mit sämtlichen Einbaufällen:

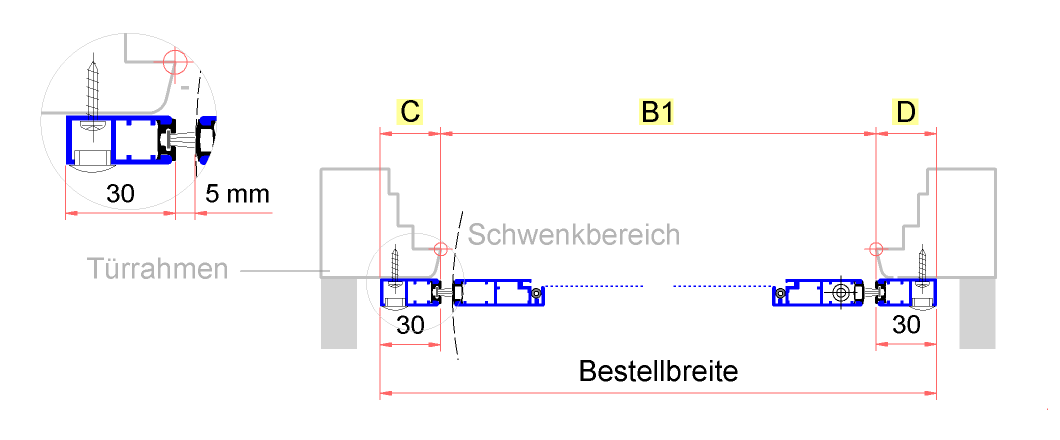

Bestellbreite ermitteln

Fall 1: Platz auf Rahmen beidseitig mehr als 30 mm

bestellbreite fall 1
  1. Messen Sie die kleinste lichte Breite der Türrahmenöffnung = Maß B1 in der Zeichnung
  2. Bestellmaß Breite berechnen:
    B1 + 60 mm = Bestellbreite
  3. Kontrolle: Bestellbreite darf nicht größer sein als B1 + 60 mm

Fall 2: Platz auf Rahmen beidseitig weniger als 30 mm

  1. Messen Sie die Breite zwischen den seitlichen Begrenzungen (kleinstes Maß), siehe Zeichnung, das Maß ist mit B2 angegeben.
  2. Bestellmaß Breite berechnen:
    B2 - 2 mm = Bestallbreite

Fall 3: Platz auf Rahmen einseitig weniger als 30 mm

Pendeltür Aufmaß Breite
  1. Messen Sie die Breite zwischen der seitlichen Begrenzung und der Innenkante der Gegenseite, das Maß ist mit B3 angegeben. Mehrere Stellen messen und das kleinste Maß annehmen.
  2. Bestellmaß Breite berechnen:
    B3 + 28 mm = Bestellbreite

Bestellhöhe ermitteln

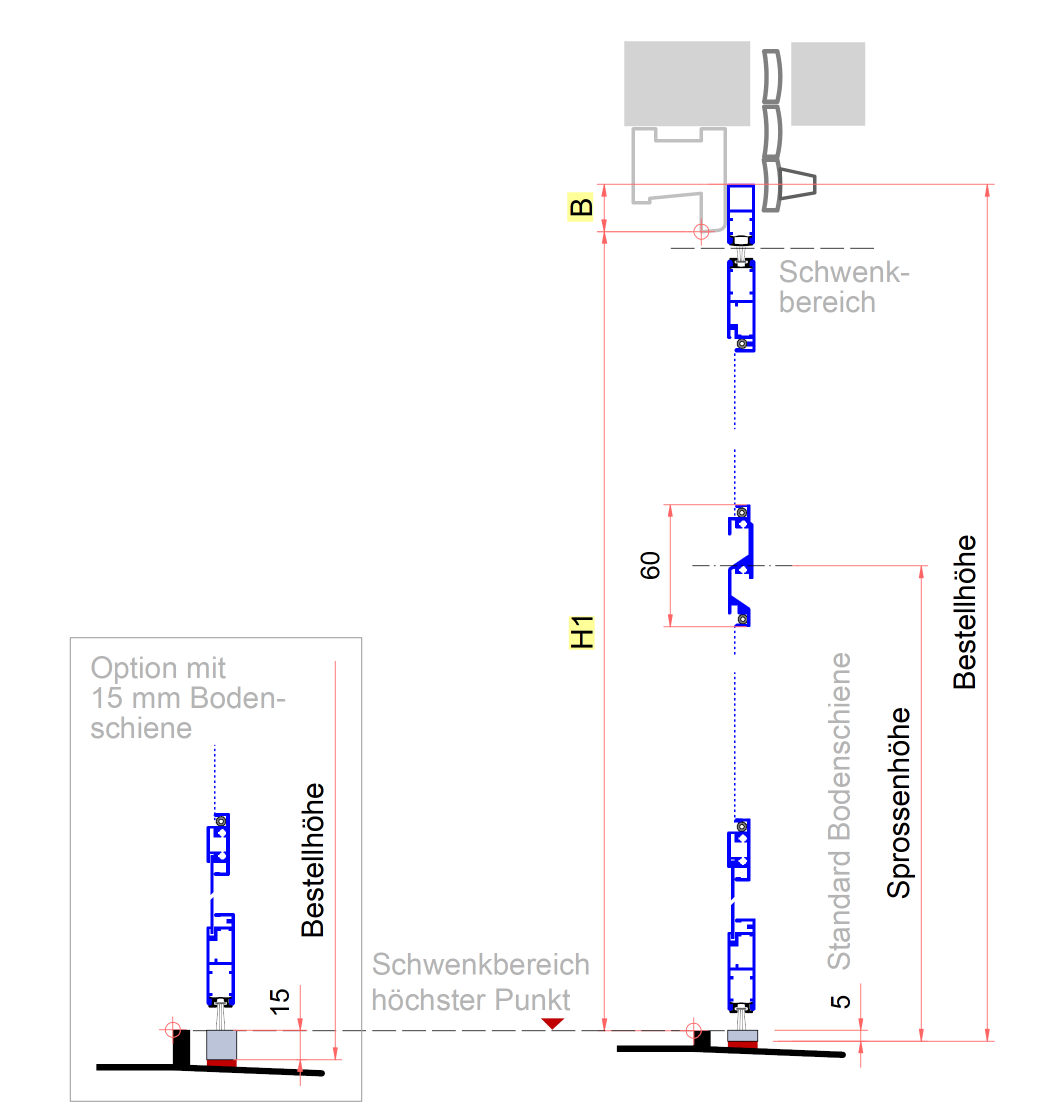

Fall 1: Platz auf Rahmen oben mehr als 25


  1. Messen Sie die Höhe ab dem höchsten Punkt der Türschwelle, das Maß ist in der Zeichnung mit H1 angegeben.
  2. Wichtig: mit einer Wasserwaage prüfen, ob der Boden im gesamten Schwenkbereich nicht höher ist als der höchste Punkt der Schwelle. Andernfalls muss die Tür höher eingebaut werden, dazu wird die flache Bodenschiene entsprechend unterfüttert.
  3. Bestellmaß Höhe berechnen:
    H1+B (max. 25mm) + 5 mm (oder 15) = Bestellhöhe
    (Maß B beinhaltet einen Sicherheitsabzug)

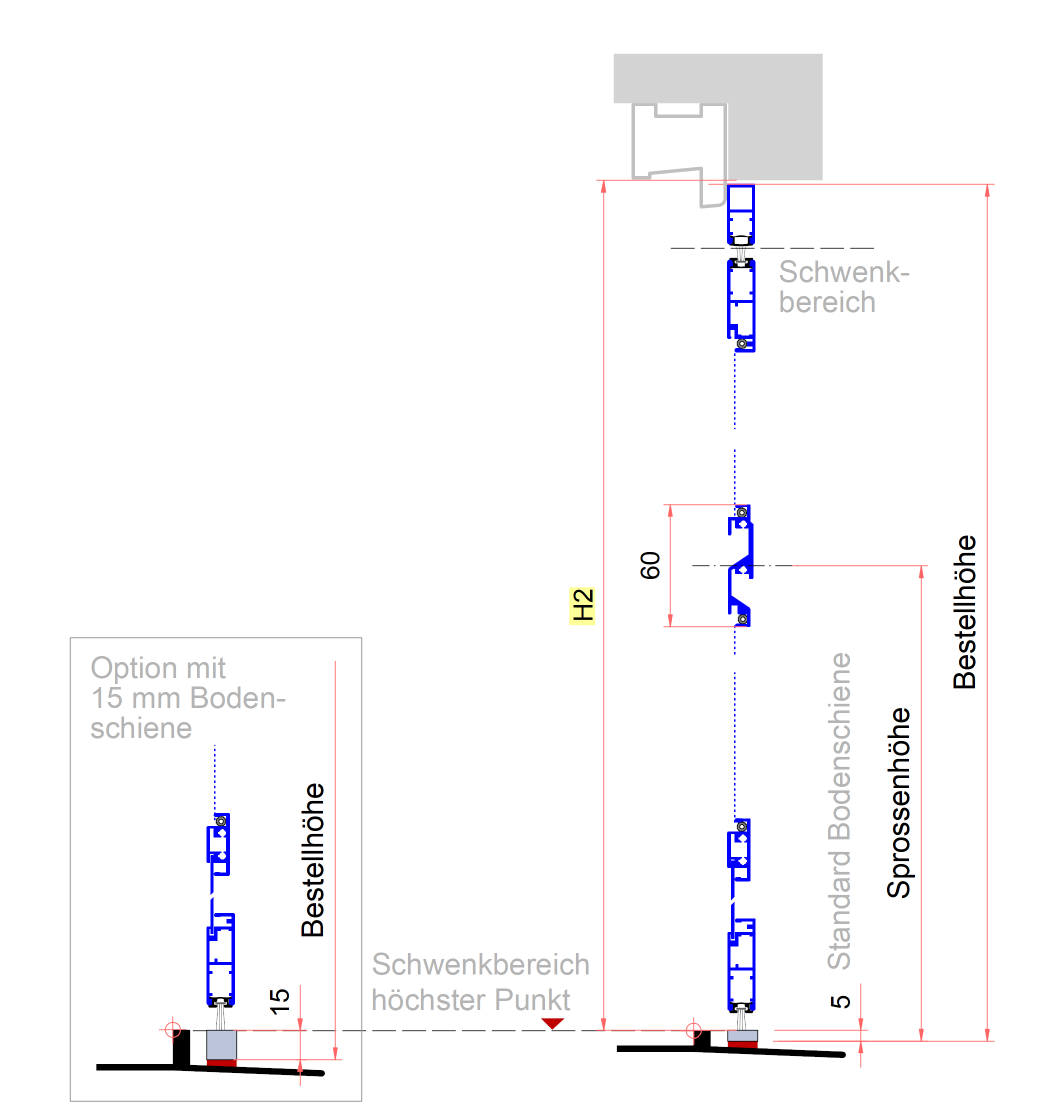

Fall 2: Platz auf Rahmen oben weniger als 25 mm


  1. Messen Sie die Höhe ab dem höchsten Punkt der Türschwelle bis Sturz oben. Das Maß ist in der Zeichnung mit H2 angegeben.
  2. Bestellmaß Höhe berechnen:
    H2 + 5mm (oder 15) - 2 mm Luft oben = Bestellhöhe
  1. Ermitteln Sie die gewünschte Sprossenhöhe. Ideal ist Ellbogenhöhe zum bequemen Öffnen.

Zusatzoption Stufenbohrungen


Der Pendeltürrahmen kann frontal auf den Türrahmen geschraubt werden, wo die Auflagebreite min. 15 mm beträgt.

Ermitteln Sie, an welchen Seiten diese Befestigung einsetzbar ist, siehe Zeichnung, und wählen Sie die passende Variante. Die Profile werden dann mit CNC-gefrästen Stufenbohrungen 7,5 / 4,0 mm geliefert.

Bei fehlender Auflage wird seitlich in die Rolladenführungen geschraubt, die Bohrungen im Rahmen sind bei Montage auszuführen. Die Verschraubung wird von den Abdeckprofilen im Rahmen verdeckt.

Montagevariante Rahmentrennung für Stulptüren

Der Montagerahmen wird an der Magnetseite aufgetrennt, so das dieser Teil separat mit der Anschlagleiste verschraubt werden kann.

Wenn die Profile vorgebohrt werden sollen, steht dafür die Option Stufenbohrungen 3-seitig oder bei ausreichend Auflage scharnierseitig die Option Stufenbohrungen komplett zur Verfügung.

Hinweise

Wichtige Hinweise zur Pendeltür - bitte beachten

Schwenkbereich

Um nach innen durchschwingen zu können, muß der Türflügel in jedem Fall kleiner sein als Ihre Türöffnung. Daher dürfen die in der Zeichnung angegebenen maximalen Auflagebreiten des Pendeltürrahmens (A,B,C,D) nicht überschritten werden.

Bitte beachten, das der Bezugspunkt für diese Maße die innere Kante des Türrahmens ist, was besonders bei stark abgerundeten oder abgeschrägten Türprofilen wichtig ist. Bei Holztüren muss unten die Oberkante der Regenschiene angenommen werden!

Sprossenhöhe

Für besonders bequeme Bedienung bei Hauptdurchgängen ist es sinnvoll, die Griffsprosse etwa in Ellbogenhöhe zu platzieren (ca. 1100 bis 1250 mm)
Dabei muß allerdings beachtet werden, dass die Sprosse nicht für kleinere Kinder zu hoch sitzt, in dem Fall muss ein Kompromiss gefunden werden.

Wenn optische Gründe wichtiger sind, kann die Sprosse auch auf die Höhe evtl. vorhandener Sprossen gesetzt werden, bitte beachten das die Bestellhöhe ab Unterkante Einbaurahmen gilt!

Das öffnen der Tür kann durch Druck gegen die Griffsprosse, das senkrechte Flügelprofil oder das Sockelblech (mit dem Fuß) erfolgen.

Haustiere / Kleinkinder

Wir bieten die Tür auch mit hochwertigem Edelstahl-Durchsichtgewebe an (nur Fertigelemente), dieses ist kratzfest und wenig druckempfindlich. Hunde können damit selbst die Tür von beiden Seiten öffnen, aber es muß mit Kratzspuren und Nachlassen der Spannung durch Haustiereinwirkung gerechnet werden. Es ist sehr wahrscheinlich, das auch ausgewachsene Katzen die Pendeltür selbst öffnen können.

Neuerdings bieten wir auch das Haustiergewebe "Pet-Screen" (für das untere Feld) an, dieses ist billiger und auch für Bausätze geeignet.

Da kleinere Kinder Insektenschutztüren häufig durch Druck gegen das Gitter zu öffnen versuchen, ist auch dafür das Edelstahlgewebe besser geeignet.

Vorstehende vorhandene Türgriffe

Aussengriffe die über die Aussenfläche des Türrahmens herausstehen, stören in den meisten Fällen. Sofern der Rolladenabstand ausreicht oder kein Rolladen vorhanden ist, darf der Griff die Pendeltür um einige mm herausdrücken, wenn die Terassentür geschlossen wird. Wenn es allerdings zu viel ist, besteht die Gefahr das die Magnete nicht mehr ausreichend halten und die Tür bei Sturm aufweht und beschädigt wird.

Wir empfehlen, überstehende Griffe zu demontieren und ggf. durch eine flache Platte zu ersetzen, deren zur Glasfläche überstehende Kante auch gut als Griff dienen kann. Bei Bestellung einer Falzpendeltür wir der Ersatzgriff immer benötigt und von uns gleich mitgeliefert.

Vorstehende Trittschutzwinkel bei Kunststofftüren

Häufig gibt es bei Kunststoff-Terrassentüren Metallwinkel auf der Schwelle, die 1-3 mm vorstehen können, so das keine ebene Montagefläche für den Pendeltür-Einbaurahmen vorhanden ist.

Wenn möglich, kann dieser Winkel demontiert werden, da das untere Rahmenprofil des Einbaurahmens ohnehin auf Höhe der Türschwelle oder sogar etwas höher ist, und so die Kunststoffkante schützt.

Falls der Winkel nicht entfernt werden kann oder soll, muss der Rahmen davor montiert werden, wobei der Abstand der seitlichen und des oberen Rahmenprofils durch Unterlegen dünner Plättchen und Versiegelung ausgeglichen werden muss.

Ausführung

Flügelprofil Aluminium 45 x 13 mm, Rahmenprofil 28 x 13 mm, umlaufende Bürstendichtungen und Magnet-Verschluss, Griffprosse 65 mm breit, gewebeteilend, Trittschutzsockel, Rahmen komplett montiert, auf Gehrung doppelt verpresst, Gewebe nach Wahl

Lieferumfang

Montagefertiges Türelement, Befestigungsschrauben, Montageanleitung

Schreiben Sie eine Bewertung
Ihre Vorteile
  • Maß-Elemente einfach und sicher online kaufen!
  • Onlinebestellung ist zunächst unverbindlich
  • Änderungen noch 24 Stunden nach Erhalt der AB möglich
Zahlung
Versand
Lieferzeit

Unsere Lieferzeit für Maßanfertigung beträgt aktuell ca. 12 Werktage
