PTF Insektenschutz-Pendeltür | versenkter Rahmen | Fertigelement

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Bei den Gewebe-Kombinationen "Hi-Trans / Pet" oder "schwarz / Pet" ist für das untere Feld das Haustiergewebe vorgesehen (Pet-Screen)

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 89,6

Bestellhöhe laut Zeichnung in cm, z.B.215,4

Sprossenhöhe laut Zeichnung in cm, Empfehlung: ca 110 cm = ca. Ellbogenhöhe zum leichten Öffnen der Tür

Die Grafik zeigt die Fliegengitter-Tür in der Draufsicht.

Selbstklebendes Bürstenprofil in Türbreite, zur Abdichtung von Spalten an der Regenschiene bei Holztüren, siehe Zeichnung unten rechts oder Montageanleitung (PDF unten links)

Zusatzwinkel 20 x 10 mm zur Unterstützung des Schwellenwinkels bei weit zurückliegenden Regenschienen, siehe Montageanleitung (PDF unten links)

Für die einseitige Abdeckung von Doppeltüren - bitte die Beschreibung ganz unten beachten.

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

PTF Insektenschutz-Pendeltür | versenkter Rahmen | Fertigelement
464,18 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 8-10 Werktage bis Versand

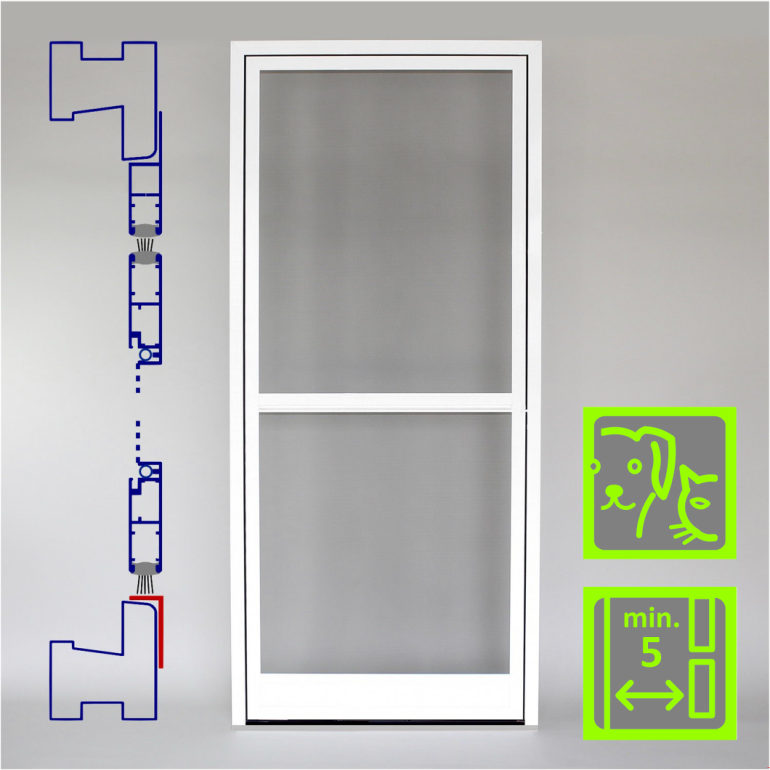

Falzrahmen-Pendeltür (Schwingtür) in beide Richtungen öffnend, montagefertig. Geräuschlos selbstschließend. Bionik-Federscharniere für gleichmäßige Kraftwirkung - kein Flattern des Türflügels.
- montagefertig geliefert
- nur 5 mm Platzbedarf
- versenkter Einbau
- einfach auszuhängen
zur Aufmaßzeichnung
ODER

Beschreibung

Details

Aufmaßzeichnung drucken [PDF]    Montageanleitung drucken (PDF)       Produktvideos       Aushängen_(PDF)


Pendeltür Begrenzungen

1.) Platzverhältnisse prüfen nach Zeichnungsangaben:

 GrenzmaßHinweise
Rolladenabstandmin. 0,5 cm

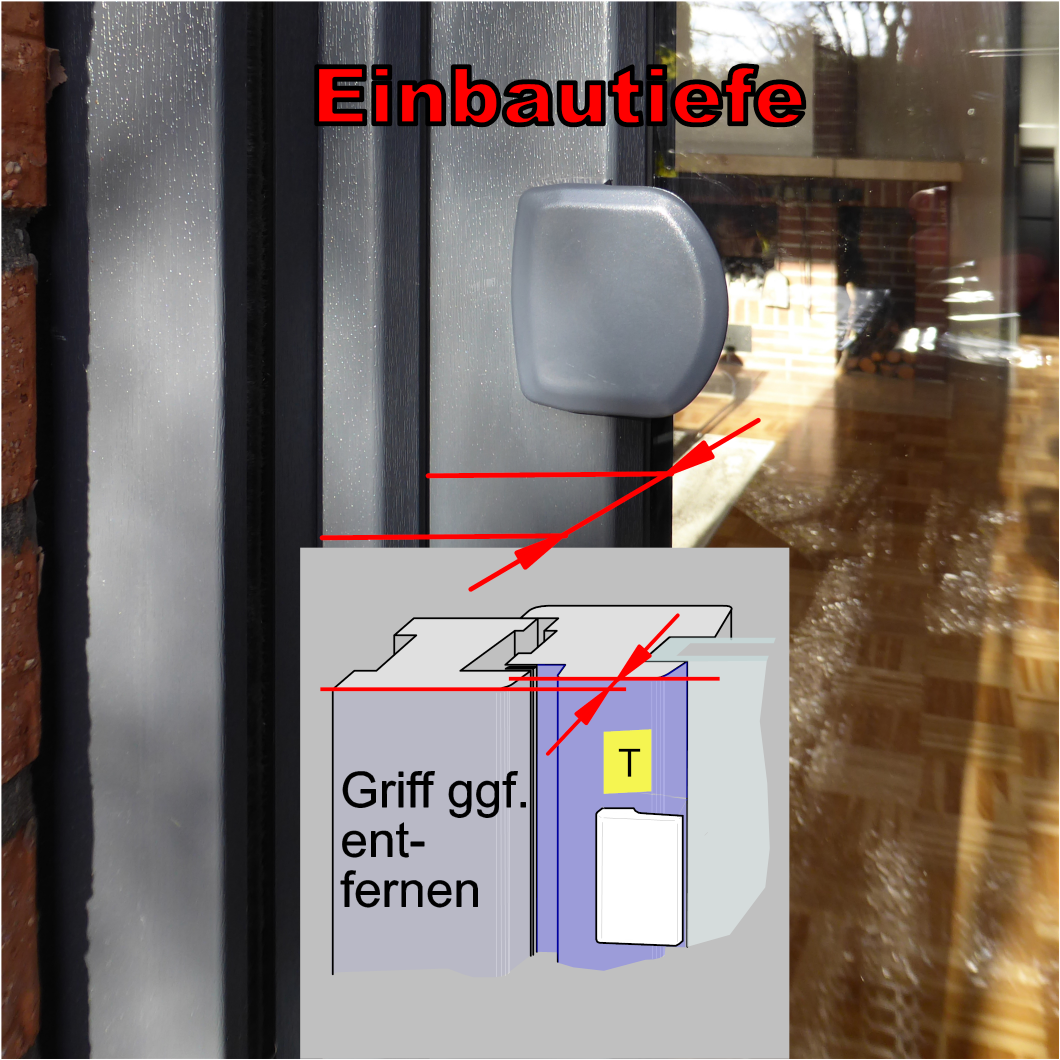

Einbautiefe (T)
min. 1,2 cmbei geschlossener Tür!
Auflage unten (A)
min. 3,0 cm
Auflage oben (B)
2,0 cm
Unterschreitung möglich*

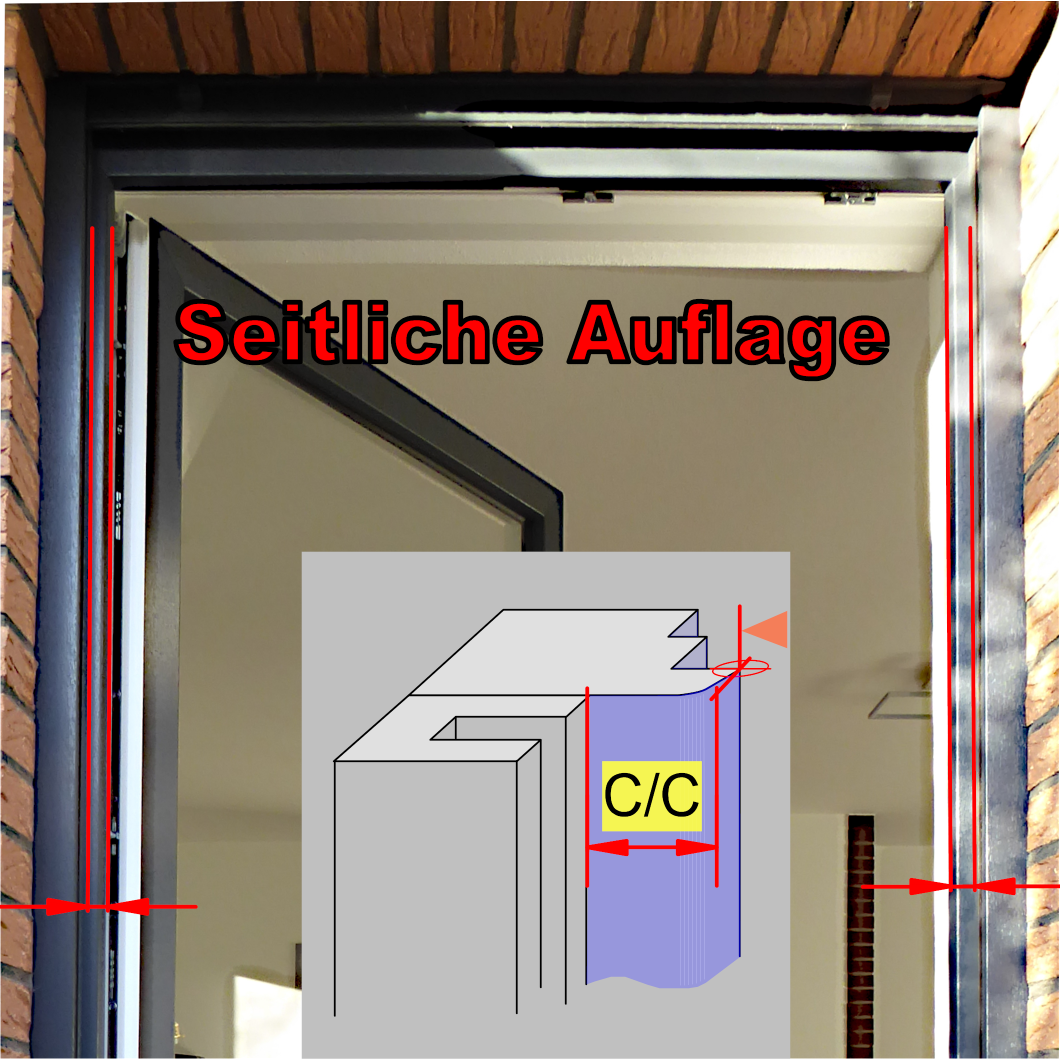

Auflage seitlich (C/D)2,0 cmUnterschreitung möglich*

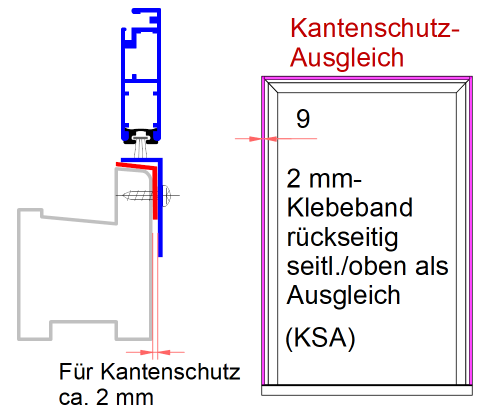

*Bei Unterschreitung muss das Bestellmaß entsprechend reduziert werden! Min. 0,7 cm flächige Auflage erforderlich.

Achtung - starke Magnete, Rolladenendstäbe dürfen nicht magnetisch anziehend sein!


Messanleitung Insekten-Pendeltür versenkt

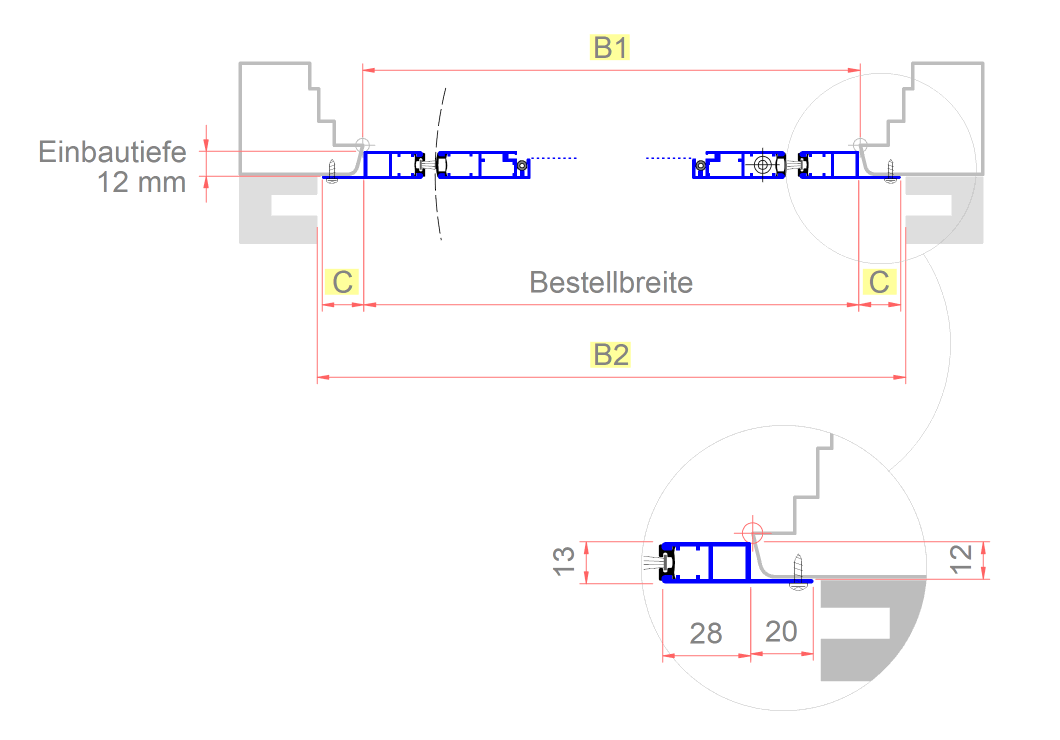

Bestellbreite ermitteln:

2.) Messen Sie die lichte Breite gemäß der Zeichnung, das Maß ist mit B1 angegeben.

3.) Bestellbreite berechnen:

Bestellmaß Breite
B1 - 0,2 cm

Bei stark abgeschrägten Rahmenkanten kann der Maß-Abzug entfallen, in Einbauebene prüfen.

Maßkontrolle Breite: Errechnete Bestellbreite + 4 cm darf nicht größer sein als Begrenzungsmaß B2


Aufmaßanleitung Falzpendeltür

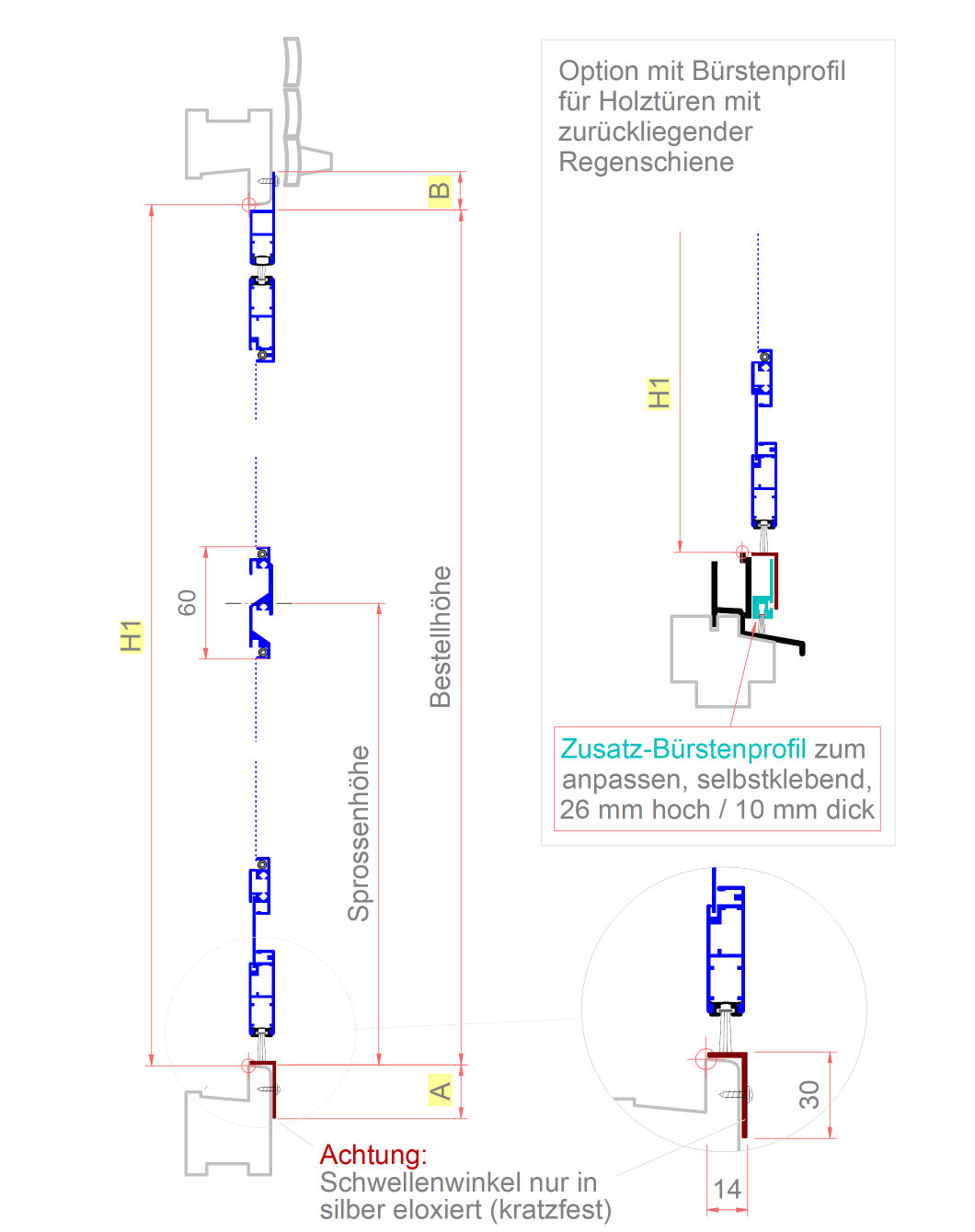

Bestellhöhe ermitteln:

4.) Messen Sie die lichte Höhe gemäß der Zeichnung, das Maß ist mit H1 angegeben.

5.) Bestellmaß Höhe berechnen:

Bestellmaß Höhe
H1 - 0,2 cm



Achtung: Die Bestellmaße beziehen sich auf den Profilkörper, ohne Falzüberschlag!


Rahmentrennung PTF

Rahmentrennung bei Doppeltüren:

Das magnetseitige Rahmenteil wird per Sägeschnitt abgetrennt und separat mit der Anschlagleiste des feststellbaren Türflügels verschraubt. Sollte dieser gegenüber der Aussenfläche des Türrahmens zurückspringen, muss entsprechend ausgeglichen werden. Unten wird das Verbindungsteil zur Bodenschiene weggelassen.

So lässt sich der feststellbare Türflügel bei Bedarf problemlos öffnen.


Fragen und Antworten zum Produkt

Zusatzinformation

Montageart
versenkt
Fertigungsart
Fertigelement
Insektenschutz-Bauart
einteilig
Lieferung als
Fertigelement nach Maß
Breite der abzudeckenden Türfläche ca.
60 - 110 cm Pendeltür 1Flg

Ausführung

Flügelprofil Aluminium 45 x 13 mm, Rahmenprofil 28 x 13 mm mit 20 mm Überschlag, unten Türschwellenwinkel 30 x 14 x 2, umlaufende Bürstendichtungen und Magnet-Verschluss, Griffprosse 60 mm breit, gewebeteilend, Trittschutzsockel, Rahmen komplett montiert, auf Gehrung doppelt verpresst, Gewebe nach Wahl

Lieferumfang

Montagefertiges Türelement, Befestigungsschrauben, Montageanleitung, Ersatz-Griffplatte zum Austausch störender vorhandene Türgriffe.

Bewertung

Kundenmeinungen 2 item(s)

Super, sehr gute deutsche Qualität.
Sehr gute Qualität. Montageanleitung sehr detailliert. Alles hat bei mir super gepasst, auch wegen dem engen Spalt zwischen dem Rollladen. Meine Familie ist wirklich begeistert von der Türe. Super toll!
Bewertung
Kundenmeinung von Helmi / (Veröffentlicht am 01.08.2021)
Sehr zu empfehlen!
Schön das es noch so eine gute deutsche Wertarbeit gibt. Absolute Profis und beste Qualität!!! Bin echt begeistert über das Material und die Fertigung. Weiter so!
Bewertung
Kundenmeinung von Chris / (Veröffentlicht am 15.06.2019)
