STG Insektenschutz-Schiebetür | Türrahmenmontage | Bausatz

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Max. Elementbreite für Hi-Trans: 160 cm

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 112,6

Bestellhöhe laut Zeichnung in cm, z.B.215,4

In der Regel die Breite der Türfront, bzw. das Maß zwischen den seitlichen Begrenzungen (Leibung, Rolladenführungen)

Untere Laufschiene als Winkelprofil 15 x 10 mm, silber eloxiert, selbstklebend

Die Laufschienen sind rückseitig mit einem extrem starken Schaumklebeband ausgestattet, das auch Temperaturspannungen gut ausgleicht (ohne Schaumschicht "wandert" die Schiene)

Trotzdem kann keine 100%ige Garantie für dauerhafte Verklebung gewährleistet werden, da die Bedingungen sehr unterschiedlich sein können.

Eine zusätzliche kleine Silikonnaht an den Schienen macht die Verklebung noch sicherer.

Nur für Sonderfälle: Zweiflügelige Terrassentüren haben manchmal in der Mitte eine Anschlagleiste, die gegenüber der Rahmenfläche einige mm zurückspringt. Wenn das der Fall ist, sollte die längere Bürstendichtung bestellt werden (und nur dann)

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

STG Insektenschutz-Schiebetür | Türrahmenmontage | Bausatz

Regulärer Preis: 185,82 €

Special Price 176,53 €

Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 7 bis 10 Werktage

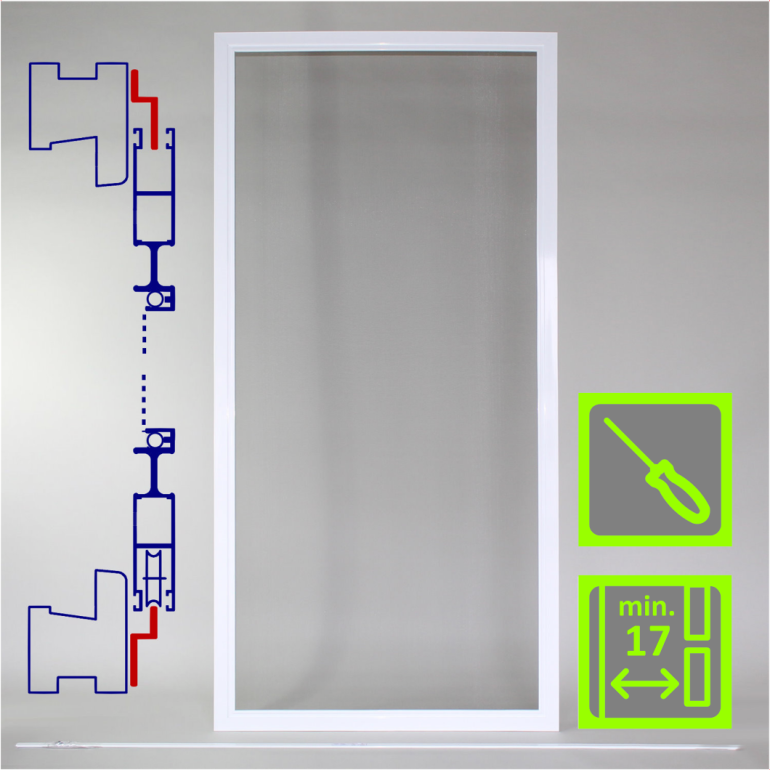

Fliegengittter-Schiebetür als Maß-Bausatz, ohne Quersprosse.
Weitere Details im Produkt-Tab 'Ausführung'

- solide Eckverschraubung
- integrierte Griffmulden
- Klebemontage möglich
- kugelgelagerte Laufrollen
zur Aufmaßzeichnung

Beschreibung

Details

Download_Aufmaßzeichnung [PDF]    Download_Montageanleitung [PDF]    Magnetgrashüpfer_(Durchlaufschutz)    Fragen&Antworten    PRODUKTVIDEOS

3D-Ansicht

Schiebetür Begrenzungen

1.) Einbauverhältnisse prüfen:

Rolladenabstandmin. 1,7 cmengste Stelle messen
Platz Bedienseite (D) min. 1,0 cmalt.: Zusatzprofil
vorh. Platz unten (A)min. 2,6 cmalt.: Bodenlaufschiene
vorh. Platz oben (B)min. 1,5 cmalt.: Modell STG-W
Dicke Kantenschutz (K)
max. 2 mmalt.: demontieren

Bestellbreite ermitteln:

Messanleitung Fliegenschutz-Schiebetür

2.) Legen Sie das Maß D  fest: Auflage des Schieberahmens an der Bedienseite

Dafür max. 3,5 cm berechnen, mitgelieferten Stopper begrenzen die Endposition

3.) Legen Sie das Maß C.fest: Auflage des Schieberahmens in der Mitte, Empfehlung: 3,5 - 5,0 cm

4). Messen Sie die Breite der lichten Rahmenöffnung,  Maß B1 in der Zeichnung.

5.) Bestellmaß Breite berechnen:

Bestellmaß Breite ( = Flügelbreite)
B1 + C + D

Beispiel: 90,0 + 3,5 + 3,5 cm (Maß D min 3,5) oder 90,0 + 3,5 + 1,5cm ( Maß D =1,5)


Bestellhöhe ermitteln:

Messanleitung Insektenschiebetür

6.) Legen Sie das Maß A fest, dabei Position der Wasserabläufe beachten - Hinweise Zeichnung weiter unten. Bei der Option Winkelschiene auf Schwelle entfällt das Maß A.

7.) Legen Sie das Maß B fest: Die Auflage so wählen, das die Montage der oberen Schiene hinter dem Rolladen möglich ist. Bei Türen ohne Rolladen nicht bis unter den Sturz messen, min. 1 cm Toleranz lassen.

8.) Messen Sie die lichte Höhe H1

9.) Berechnen Sie die Bestellhöhe:

Bestellmaß Höhe (Standard)
H1 + A + B
Bestellmaß Höhe mit BodenschieneH1 + B



Empfehlung Maße A / B bei ausreichend Platz = ca. 5 cm - Die Bestellhöhe ist immer die Höhe der gesamten Anlage inkl. Schienen.


10.) Laufschienenlänge messen: Messen Sie die Breite der Türfront bzw. den Abstand zwischen den Rolladenschienen bzw. der Leibung. Die Schienen können ggf. gekürzt werden.


Problemlösungen für Wasserabläufe:

Hinweise Wasserablauf

Zum Bestimmen der Position der unteren Laufschiene die Kappen der Wasserschlitze abnehmen und das Maß A entsprechend festlegen, siehe Zeichnungen rechts.


Problemlösung bei überstehenden Alu-Kantenschutz bei Kunststofftüren:

Prblemlösung bei Kantenschutz

Messen Sie wie weit der Winkel vorsteht - bis zu 2 mm können überbrückt werden, indem an den Schraubpunkten 1-2 mm Plättchen untergelegt werden.

Bei größeren Überständen muss der Winkel demontiert werden, oder beide Laufschienen müssen entsprechend hinterlegt werden. Dann sind jedoch auch längere Abdichtbürsten rückseitig im Schieberahmen erforderlich (Auf Anfrage)



Zusatzinformation

Montageart
Türrahmen
Fertigungsart
Bausatz lang
Insektenschutz-Bauart
einteilig
Lieferung als
Bausatz nach Maß
Breite der abzudeckenden Türfläche ca.
60 - 210 cm Schiebetür 1Flg

Ausführung

Maß-Bausatz, Rahmenprofile Aluminium 60 x 13,5 mm, mit durchgehender Griffmulde innen und außen. Führungsschienen 26 x 9 mm, optional Boden-Winkelschiene 15 mm breit, 10 mm hoch. Laufrollen mit Edelstahl-Kugellagern, austauschbar, Aushängesicherung mit Hex-Schlüssel entriegelbar. Rahmen auf Gehrung mit Eckverschraubungen, Gewebe nach Wahl

Lieferumfang

Schieberahmen, Laufschienen, zwei Anschlagstopper, Befestigungsschrauben, Montageanleitung
