Verbreiterungsprofil Drehtüren

Mehr Ansichten

Geben Sie die Gesamtlänge nach Zeichnung in cm an, z.B. 215,6

* Pflichtfelder

Verbreiterungsprofil Drehtüren
15,00 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: ca. 7-12 Werkktage bis Versand

Falzprofil zur Verbreiterung der Auflagefläche bei Drehtüren Preis beinhaltet eine Bearbeitungspauschale, der Preis pro Meter sinkt mit der Bestellmenge.

ODER

Beschreibung

Details

Verbreiterungsprofil Fliegengittertür

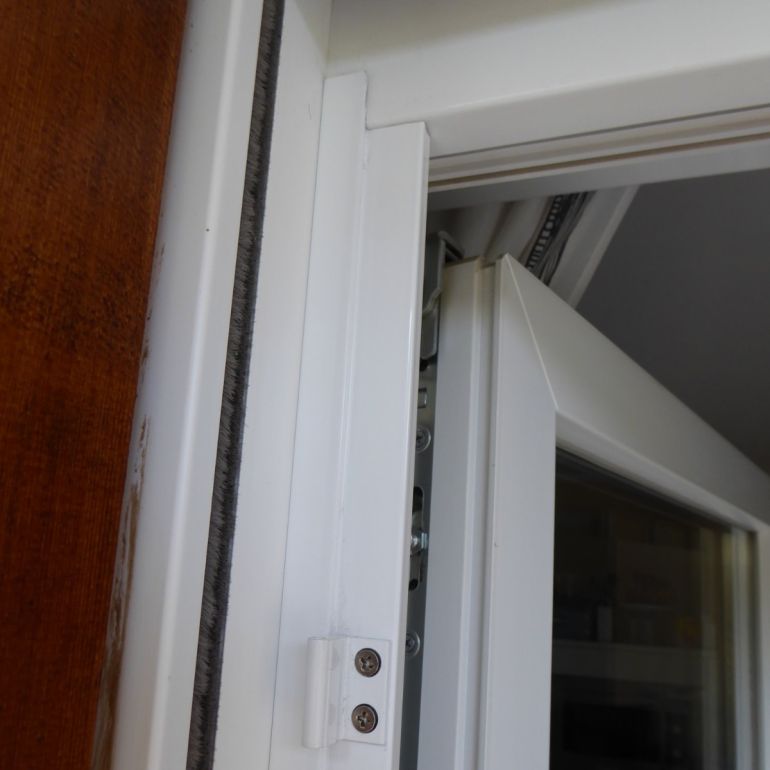

Das Profil wird mit der Kante vor den Türrahmen geklebt, durch die Ausfräsungen unten und oben liegt es auch bei schmalen Auflageflächen flächig auf und kann sich nicht verdrehen.

Es sollte zusätzlich oben und unten mit je einer Schraube gesichert werden, oder von der Innenseite mit einer Silikonfuge.


Verbreiterungsprofil

Maßberechnung Bestellbreite für normale Drehtüren und Faltztüren (Modelle DT und DT-F):

Ermitteln Sie das Maß B2:

Punkt 1 = Magnetseite Beginn der ebenen Außenfläche des Türrahmens (roter Maßpunkt), Punkt 2 = Geplante Außenkante des Verbreiterungsprofils. Diese ist normalerweise gleich mit der seitlichen Begrenzung, sofern die max. Auflage des Profils von 14 mm nicht überschritten wird.

Bestellbreite Türflügel: Maß B2 - 10 mm*

*Die Berechnung gilt für die Mindestauflage von 12 mm an der Magnetseite, falls dort mehr Platz zur Verfügung steht, kann die Bestellbreite entsprechend erhöht werden.


 Zusatzprofil

Länge des Verbreiterungsprofils ermitteln:

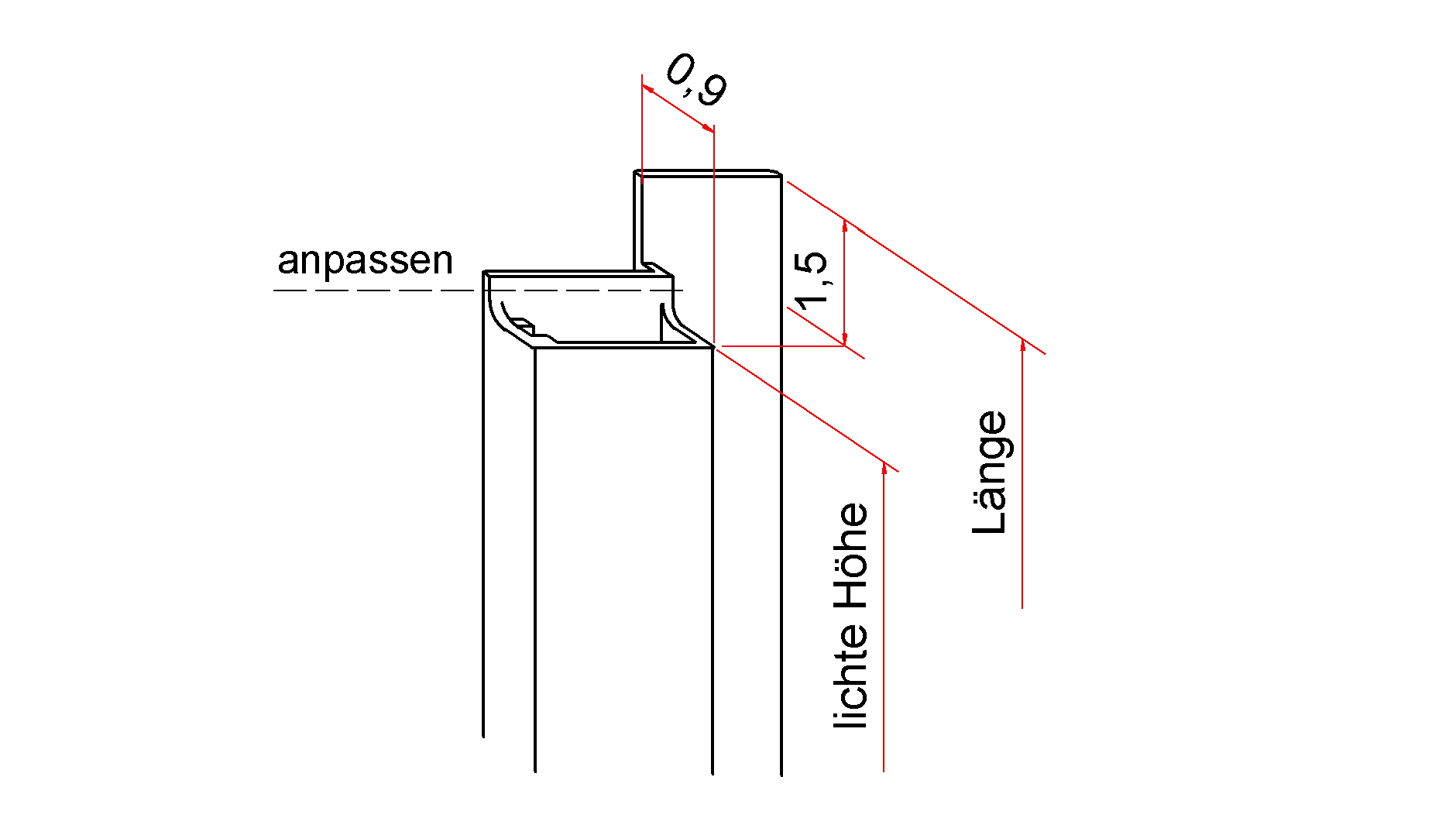

Die Abbildung zeigt die Fräsung (an beiden Enden des Profils), das äußere Teil ist jeweils 1,5 cm länger als der Profilkörper. Daher berechnet sich die Bestell-Länge aus der gemessenen lichten Höhe plus 3 cm.

Achtung: Bei besonders tiefen und schrägen Rahmenkanten sollte etwas länger bestellt werden, da das Profil nur 9 mm nach innen ragt.

Bei der Montage muss das Profil noch durch Nachschneiden (gestrichelte Linie) an die Schräge der Rahmenkante angepasst werden.

Türhöhe berechnen: Wir empfehlen bei Verwendung des Verbreiterungsprofils, die Türhöhe bei Standard-Türen (DT) der Bestell-Länge des Profils anzupassen.

Bei der Falztür DT-F bitte die Höhe wie dort angegeben berechnen.



Zusatzinformation

Fertigungsart
Bausatz lang
