STG-W Insektenschutz-Schiebetür | Boden-Sturz-Montage | Bausatz

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Max. Elementbreite für Hi-Trans: 160 cm

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 112,6

Bestellhöhe laut Zeichnung in cm, z.B.215,4

In der Regel die Breite der Türfront, bzw. das Maß zwischen den seitlichen Begrenzungen (Leibung, Rolladenführungen)

Zwei Abstandsprofile 2,8 x 2,0 cm in Bestellhöhe, gebohrt, mit Kappen und Schrauben (Details siehe Zeichnung)

Nur für Sonderfälle: Zweiflügelige Terrassentüren haben manchmal in der Mitte eine Anschlagleiste, die gegenüber der Rahmenfläche einige mm zurückspringt. Wenn das der Fall ist, sollte die längere Bürstendichtung bestellt werden (und nur dann)

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

STG-W Insektenschutz-Schiebetür | Boden-Sturz-Montage | Bausatz
220,20 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 8-10 Werktage bis Versand

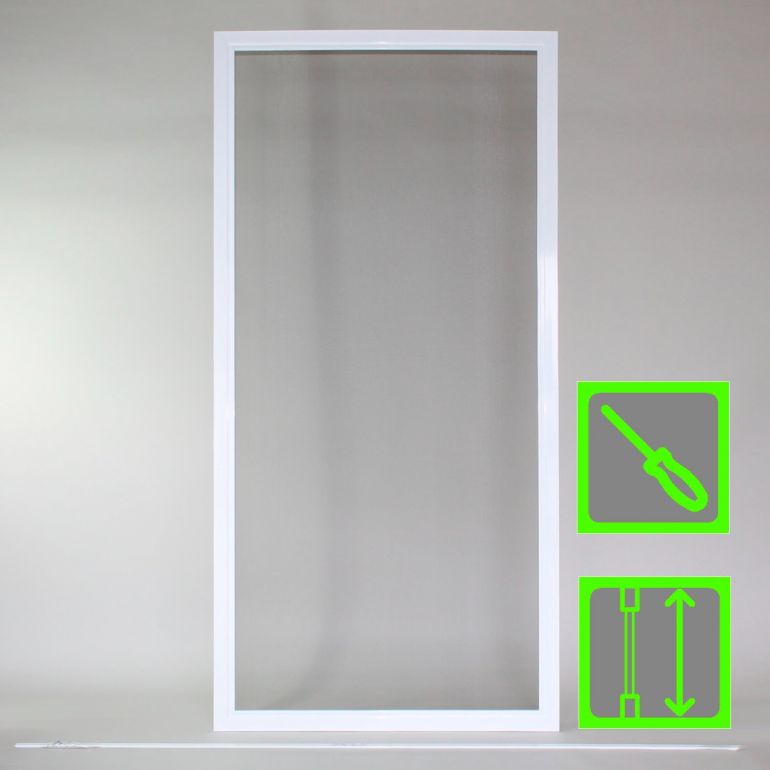

Fliegengittter-Schiebetür als Maß-Bausatz, ohne Quersprosse. Montage auch vor geteilten Rolläden.
Weitere Details im Produkt-Tab 'Ausführung'

- hochwertiger Bausatz
- durchgehende Griffmulden
- niedrige Boden-Laufschiene
- grosse kugelgelagerte Rollen
zur Aufmaßzeichnung
ODER

Beschreibung

Details

Messanleitung_[PDF]  Montageanleitung_[PDF] Fragen_und_Antworten

3D-Ansicht

Prüfkriterien für Insektenschutz-Schiebetür STG-W

1.) Platzverhältnisse prüfen nach Zeichnungsangaben:

Auflage Griffseite (D)
min. 1 cmalternativ Zusatzprofil (anfragen)
Rolladensituation nur für geteilte Rolläden (oder ohne)

Fliegengitter Messanleitung Breite


Bestellbreite ermitteln:

2.) Legen Sie das Maß D  fest: Auflage des Schieberahmens an der Bedienseite

Falls über 3,5 cm Platz, berechnen Sie trotzdem nur 3,5 cm, der Schieberahmen wird dann durch die mitgelieferten Stopper begrenzt, damit Innengriffmulde erreichbar bleibt.

3.) Legen Sie das Maß C.fest: Auflage des Schieberahmens in der Mitte, Empfehlung: 3,5 - 5,0 cm

4.) Lichte Breite messen: Messen Sie die Breite der lichten Rahmenöffnung bzw. zwischen den Rolladenführungen, das Maß ist in der Zeichnung mit B1 angegeben.

5.) Bestellbreite (= Flügelbreite) berechnen:

Bestellmaß BreiteB1 + C + D

Messanleitung Fliegenschutz-Schiebetür

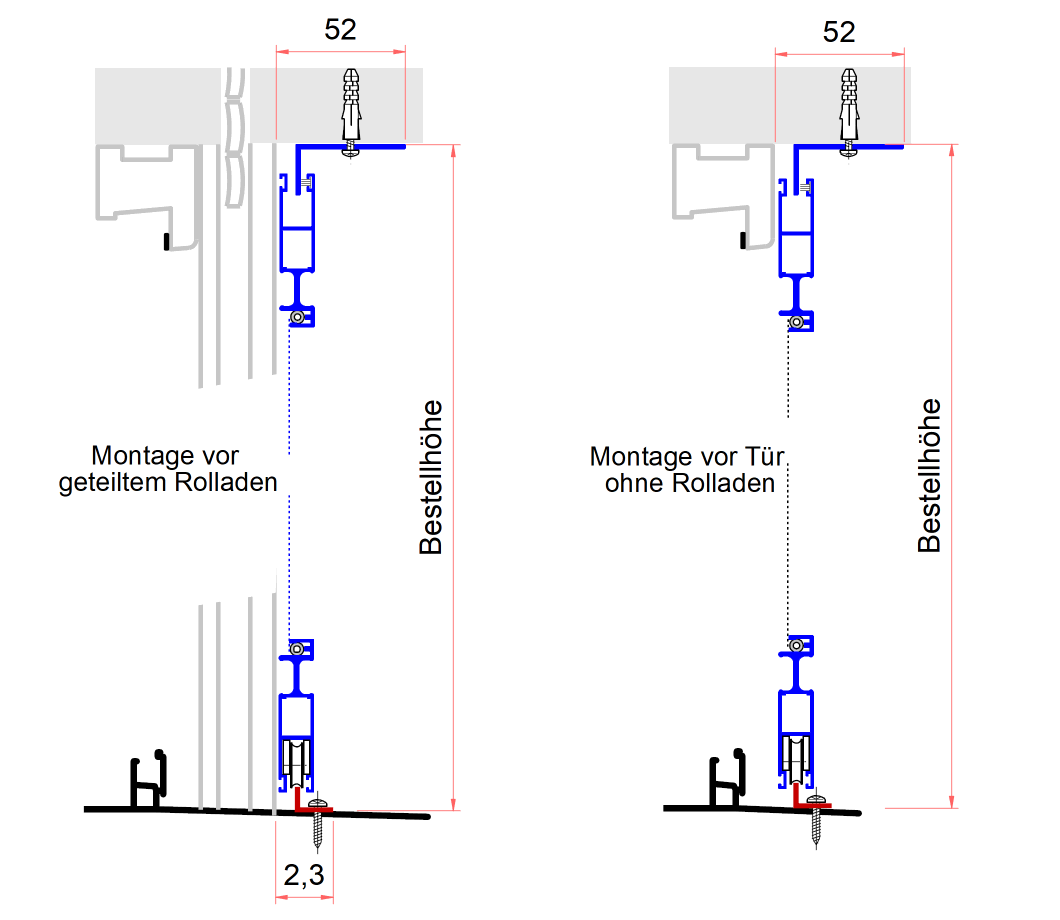

Bestellhöhe ermitteln:

6.) Messen Sie die Höhe vom Boden bzw. der Fensterbank bis unter den Sturz an mehreren Stellen.

Das kleinste gemessene Maß ist die Bestellhöhe

Maßabweichungen müssen bei der Montage durch hinterlegen / versiegeln ausgeglichen werden, da die obere und untere Schiene parallel sein müssen.

7.) Laufschienenlängen ermitteln: Nehmen Sie die in der Leibung das Maß von Wand zu Wand. Die Schienen können bei der Montage noch gekürzt werden.

Hinweise zur Montage:

Bei der unteren Laufschiene (Winkel 10 x 15 mm, silber eloxiert, mit Doppelklebeband) ist in vielen Fällen Klebemontage möglich (z.B. auf glatte Fensterbänke oder Aluschwelle).

Die obere Laufscheine (Winkel 43 x 20 mm, in Rahmenfarbe) kann an 3 - 4 Punkten unter den Sturz geschraubt werden, oder auch mit Montagekleber befestigt werden.


Abstandsprofile für überstehnede Rolladenstopper

OPTION - Abstandsprofile für überstehende Rolladenstopper:

Wenn die Rolladenstopper über die Außenfläche der Rolladenführung ragen und nicht gekürtzt / entfernt werden können, müssen rechts und links vom Türdurchgang Abstandsprofile auf die Rolladenführungen montiert werden. Diese werden in Bestellhöhe mitgeliefert (Boden-Sturz)

Legen Sie zuerst die Position der Abstandsprofile fest, so das Sie das Zwischenmaß B2 bestimmen können.

Abweichende Maßberechnung für die Bestellbreite mit Abstandsprofilen:

Bestellmaß Breite =B2 + 3 cm



Fragen und Antworten zum Produkt

Zusatzinformation

Montageart
Schiebetür Boden-Sturz
Fertigungsart
Bausatz lang
Insektenschutz-Bauart
einteilig
Lieferung als
Bausatz nach Maß
Breite der abzudeckenden Türfläche ca.
60 - 210 cm Schiebetür 1Flg

Ausführung

Bausatz, Rahmenprofile Aluminium 60 x 13,5 mm, mit durchgehender Griffmulde innen und außen. Obere Führungsschiene Winkel 43 x 20 mm, Boden-Winkelschiene 15 mm breit, 10 mm hoch. Laufrollen mit Edelstahl-Kugellagern, austauschbar, Aushängesicherung mit Hex-Schlüssel entriegelbar. Rahmen auf Gehrung mit Eckverschraubungen, Gewebe nach Wahl

Lieferumfang

Maß-Bausatz für Schieberahmen, Laufschienen, zwei Anschlagstopper, Befestigungsschrauben, Montageanleitung

Bewertung

Kundenmeinungen 3 item(s)

Hervorragende Abwicklung
Sehr geehrte Damen und Herren von KoriTec,

ich möchte mich bei Ihnen für die hervorragende Abwicklung des Auftrags bedanken.

Die Fliegen-Schiebetür wurde pünktlich geliefert, so daß sie noch mit in unser Haus nach Spanien transportiert werden konnte.
Gute Qualität und ein sehr einfacher Zusammenbau, der gut beschrieben war, erleichterten die Montage.
Nun sitzt die Tür paßgenau vor unserer Terrassentür und schützt uns vor den lästigen Tigermücken, die dort seit einigen Jahren ihr Unwesen treiben - leider auch tagsüber. Nun kein Problem mehr :-)
Sie läßt sich leicht mit dem kleinen Finger schieben und schließt gut ab.
Die Durchsicht ist großartig, was aber auch leider dazu geführt hat, daß schon zwei Personen fast "durch" die geschlossene Insektentür gelaufen sind. Zum Glück waren die Schäden nur gering und schnell zu beseitigen.
Wir sind sehr zufrieden und werden nach Umbau unserer Terrasse in Deutschland gerne eine weitere Schiebetür bei Ihnen bestellen.

Mit freundlichen Grüßen

(Dr. Kathrin W.)

Unser Hinweis dazu: Bestellen Sie bei Schiebetüren ohne Quersprosse immer unseren Durchlaufschutz (MagnetGrashüpfer, siehe Zubehör) mit!
Bewertung
Kundenmeinung von Dr. K.W. / (Veröffentlicht am 06.10.2017)
Beratung Qualität und Preis stimmen!
Vielen Dank für die ausführliche telefonische Beratung, durch die unsere Unsicherheit bei der Auswahl und Maßfestlegung komplett beseitigt wurde. Die Schiebetür kam pünktlich an, ist schon monteirt und es kann Frühling werden...
Bewertung
Kundenmeinung von Herbert S. / (Veröffentlicht am 26.02.2017)
Tolle Schiebetür!!!
Ich hatte diesen Bausatz für unsere Terrassentür bestellt und bin total begeistert.. Der Bausatz war super vorbereitet und verpackt und der Aufbau war, Dank der guten Beschreibung, total einfach. Mein Mann hat gestaunt, als er abends nach Hause kam und alles war schon fertig aufgebaut. Wir hatten ein paar Jahre eine billige und klapprige Flügeltür. Wir freuen uns jetzt über das neue Lebensgefühlt mit einer soliden und leise dahingleitenden Schiebetür. Sie ist auf jeden Fall ihren Preis wert. Vielen Dank für die gute Arbeit!!!
Bewertung
Kundenmeinung von Christina K. / (Veröffentlicht am 13.06.2016)
