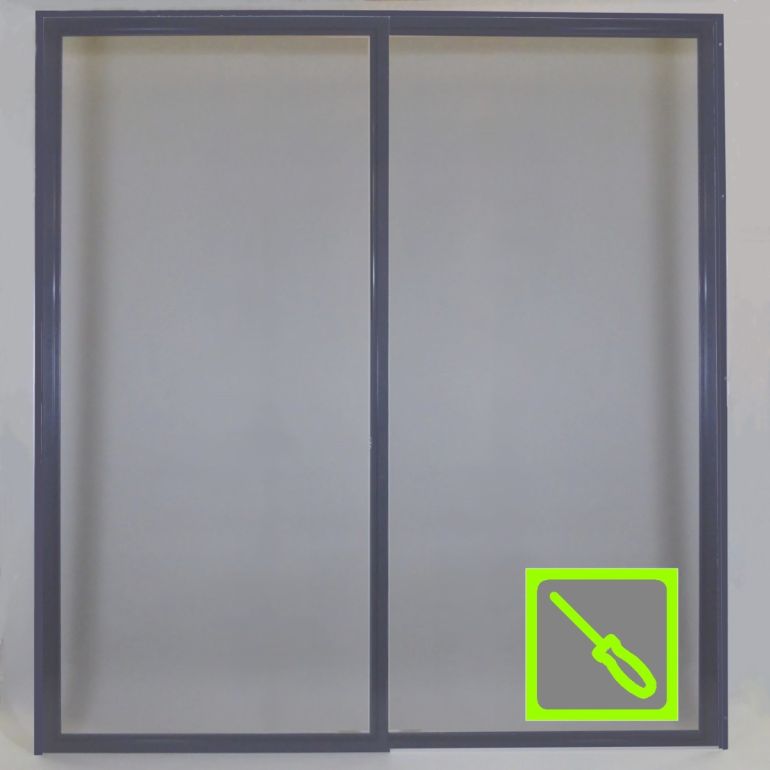

STG2 Insektenschutz-Doppelschiebetür | 60 mm-Profil | Bausatz
Zweiflügelige Schiebetür als Maß-Bausatz, ohne Quersprosse. Stabil auch in großen Abmessungen.
- Metall-Eckverschraubung
- 60 mm breites Profil
- integrierte Griffmulden
- kugelgelagerte Laufrollen
Konfigurierbar in folgenden Rahmenfarben:
Fall 2: Montage in der Laibung
- Kontrollieren Sie in wie weit die Flächen der Laibung lotrecht und waagerecht sind.
- Messen Sie die kleinste Breite der Leibung, Maß B2 in der Zeichnung
- Bestellmaß Breite berechnen
Fall 1: Montage auf Türrahmen
- Prüfen Sie ob umlaufend mindestens 2 cm freie Fläche um die Türrahmenöffnung vorhanden ist.
- Messen Sie die lichte Breite des Türrahmens (Maßpunkte in der Zeichnung), das Maß ist mit B1 angegeben
- Bestellmaß Breite berechnen
Fall 2: Montage in der Leibung
- Messen Sie die kleinste Höhe in der Leibung in der geplanten Einbauebene, das Maß ist mit H2 angegeben. Dabei evtl. Abweichungen von der Waagerechten berücksichtigen.
- Bestellmaß Höhe berechnen
Fall 1: Montage auf Türrahmen
- Messen Sie die lichte Höhe des Türrahmens (Maßpunkte beachten), das Maß ist in der Zeichnung mit H1 angegeben.
- Bestellmaß Höhe berechnen
Fall 3: Montage auf Türrahmen flache Bodenschwelle
- Messen Sie die vom Boden bis zur oberen Rahmenkante (Maßpunkte beachten), das Maß ist in der Zeichnung mit H3 angegeben.
- Bestellmaß Höhe berechnen
Sonderausführung mit Rahmenverbreiterung
Bei entsprechenden Platzverhältnissen kann der Einbaurahmen breiter ausgeführt werden, so das die Schiebeflügel in eine Parkstellung neben dem Durchgang geschoben werden können.
Das ist sinnvoll, wenn zeitweise die gesamte Öffnungsbreite benötigt wird, ohne erst die Schieberahmen auszuhängen.
Damit der mittlere Flügel (der in der Regel meistens geschlossen ist) in seiner Position bleibt, ist dafür eine Magnetrastung vorgesehen. So wird er nicht beim Bewegen des Haupt-Durchgangsflügels mit weggezogen und kann bei Bedarf trotzdem zu jeder Seite verschoben werden.
Für die Ausführung mit Rahmenverbreiterung gilt folgende Maßangabe für die Bestellbreite, bitte unbedingt die Zeichnung beachten:
schwarz
grau
