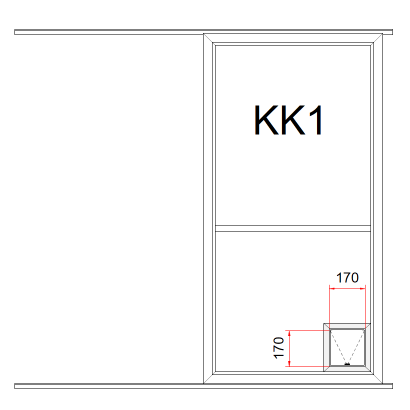

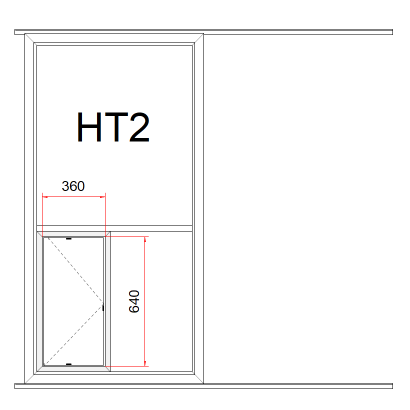

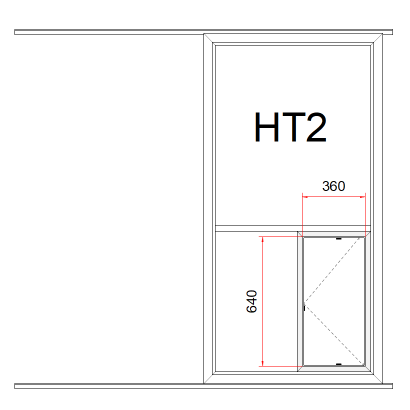

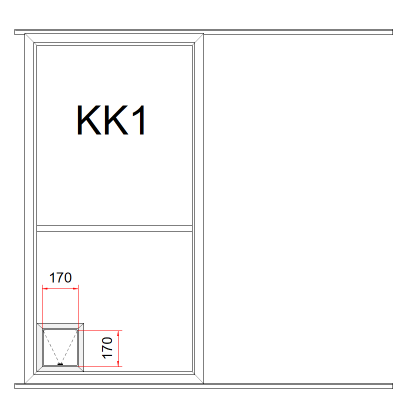

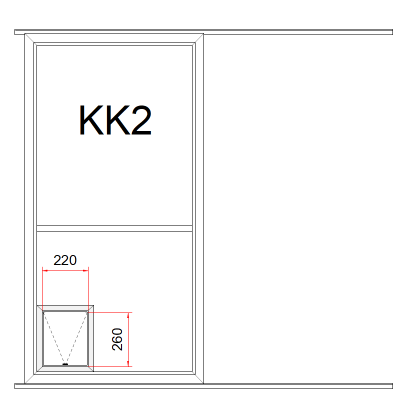

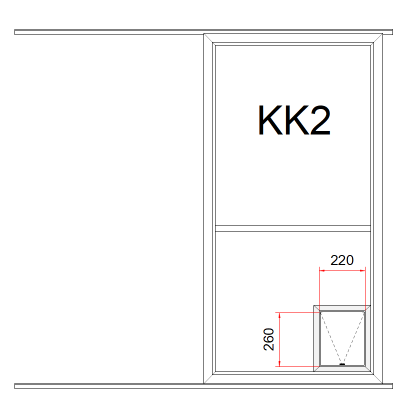

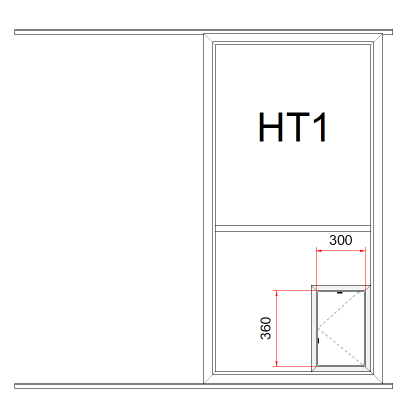

An welcher Seite - von außen gesehen - die Klappe eingebaut werden soll

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

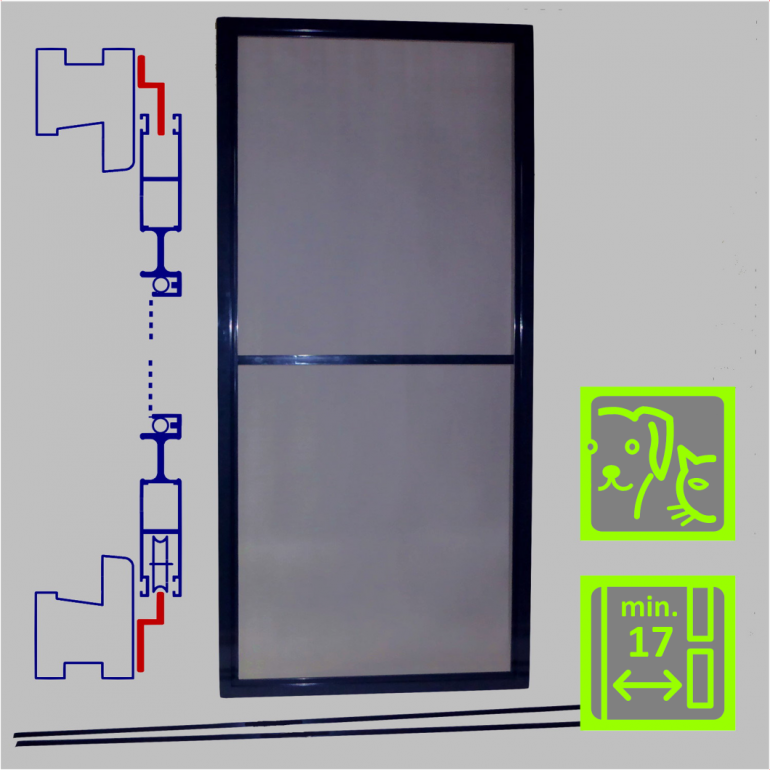

STG Insektenschutz-Schiebetür | Sprosse | Türrahmenmontage | Fertigelement
270,57 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 8-10 Werktage bis Versand

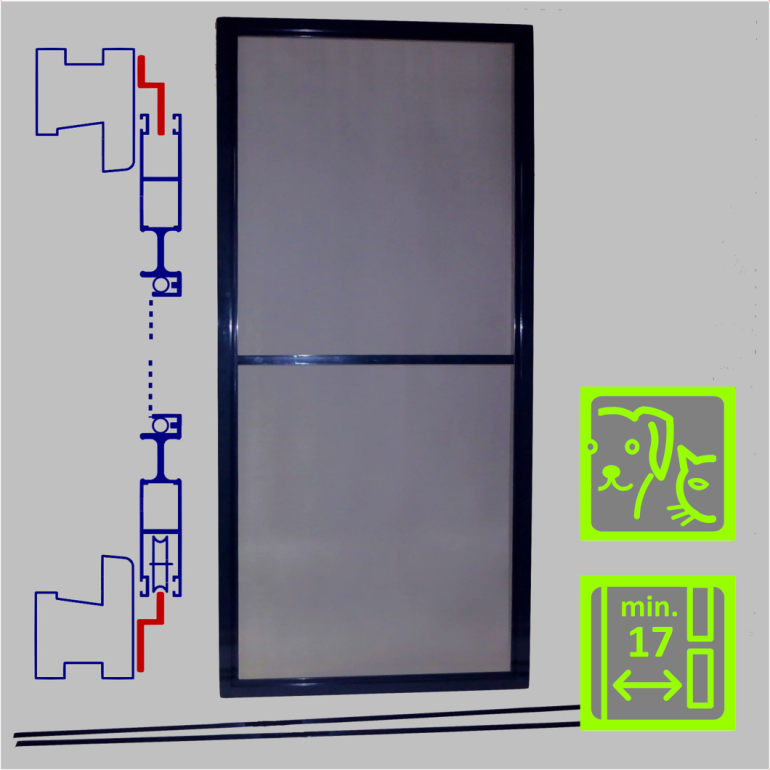

Fliegengittter-Schiebetür montagefertig, mit Quersprosse. Haustiergewebe/ -Klappen optional.
Weitere Details im Produkt-Tab 'Ausführung'

- stabiles Fertigelement
- durchgehende Griffmulden
- Klebemontage möglich
- kugelgelagerte Laufrollen
zur Aufmaßzeichnung
ODER

Beschreibung

Details

Download_Aufmaßzeichnung [PDF]    Montageanleitung [PDF]   Info zu Haustierklappen [PDF]    Fragen&Antworten    PRODUKTVIDEOS

3D-Ansicht

Schiebetür Begrenzungen

1.) Einbauverhältnisse prüfen:

Rolladenabstandmin. 1,7 cmengste Stelle messen
Platz Bedienseite (D) min. 1,0 cmalt.: Zusatzprofil
vorh. Platz unten (A)min. 2,6 cmalt.: Bodenlaufschiene
vorh. Platz oben (B)min. 1,5 cmalt.: Modell STG-W
Dicke Kantenschutz (K)
max. 2 mmalt.: demontieren

Bestellbreite ermitteln:

Messanleitung Fliegenschutz-Schiebetür

2.) Legen Sie das Maß D  fest: Auflage des Schieberahmens an der Bedienseite

Dafür max. 3,5 cm berechnen, mitgelieferten Stopper begrenzen die Endposition

3.) Legen Sie das Maß C.fest: Auflage des Schieberahmens in der Mitte, Empfehlung: 3,5 - 5,0 cm

4). Messen Sie die Breite der lichten Rahmenöffnung,  Maß B1 in der Zeichnung.

5.) Bestellmaß Breite berechnen:

Bestellmaß Breite ( = Flügelbreite)
B1 + C + D

Beispiel: 90,0 + 3,5 + 3,5 cm (Maß D min 3,5) oder 90,0 + 3,5 + 1,5cm ( Maß D =1,5)


Bestellhöhe ermitteln:

Messanleitung Insektenschiebetür

6.) Legen Sie das Maß A fest, dabei Position der Wasserabläufe beachten - Hinweise Zeichnung weiter unten. Bei der Option Winkelschiene auf Schwelle entfällt das Maß A.

7.) Legen Sie das Maß B fest: Die Auflage so wählen, das die Montage der oberen Schiene hinter dem Rolladen möglich ist. Bei Türen ohne Rolladen nicht bis unter den Sturz messen, min. 1 cm Toleranz lassen.

8.) Messen Sie die lichte Höhe H1

9.) Berechnen Sie die Bestellhöhe:

Bestellmaß Höhe (Standard)
H1 + A + B
Bestellmaß Höhe mit BodenschieneH1 + B



Empfehlung Maße A / B bei ausreichend Platz = ca. 5 cm - Die Bestellhöhe ist immer die Höhe der gesamten Anlage inkl. Schienen.

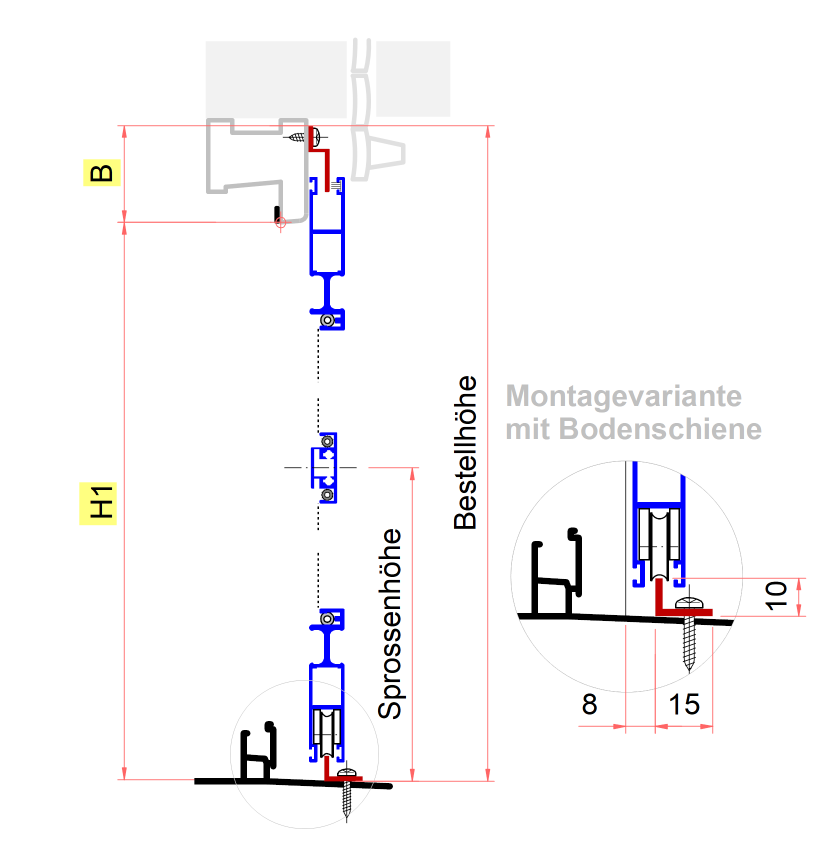

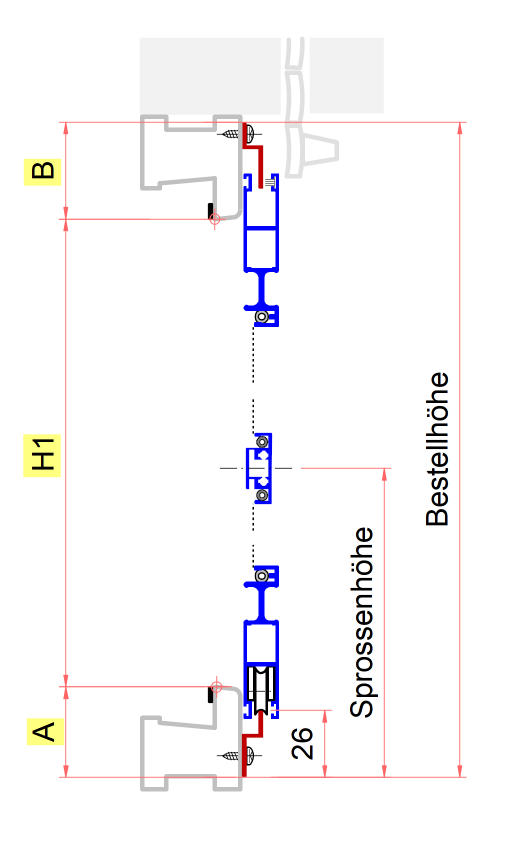

10.) Legen Sie die Sprossenhöhe fest: Geplante Höhe ab Unterkante Laufschiene bis Mitte Sprosse (3 cm breit)


11.) Laufschienenlänge messen: Messen Sie die Breite der Türfront bzw. den Abstand zwischen den Rolladenschienen bzw. der Leibung. Die Schienen können ggf. gekürzt werden.


Problemlösungen für Wasserabläufe:

Hinweise Wasserablauf

Zum Bestimmen der Position der unteren Laufschiene die Kappen der Wasserschlitze abnehmen und das Maß A entsprechend festlegen, siehe Zeichnungen rechts.


Problemlösung bei überstehenden Alu-Kantenschutz bei Kunststofftüren:

Prblemlösung bei Kantenschutz

Messen Sie wie weit der Winkel vorsteht - bis zu 2 mm können überbrückt werden, indem an den Schraubpunkten 1-2 mm Plättchen untergelegt werden.

Bei größeren Überständen muss der Winkel demontiert werden, oder beide Laufschienen müssen entsprechend hinterlegt werden. Dann sind jedoch auch längere Abdichtbürsten rückseitig im Schieberahmen erforderlich (Auf Anfrage)



ecoration: underline;">Bausatz-Video  Fragen und Antworten zum Produkt

 ubpunkten 1-2 mm Plättchen untergelegt werden.

Bei größeren Überständen muss der Winkel demontiert werden, oder beide Laufschienen müssen entsprechend hinterlegt werden. Dann sind jedoch auch längere Abdichtbürsten rückseitig im Schieberahmen erforderlich (Auf Anfrage)

Alles über Haustierklappen (PDF)

Zusatzinformation

Montageart
Türrahmen
Fertigungsart
Fertigelement
Insektenschutz-Bauart
einteilig
Lieferung als
Fertigelement nach Maß
Breite der abzudeckenden Türfläche ca.
60 - 210 cm Schiebetür 1Flg

Ausführung

Rahmenprofile Aluminium 60 x 13,5 mm, mit durchgehender Griffmulde innen und außen. Quersprosse 30 mm breit, gewebeteilend, Führungsschienen 26 x 9 mm, optional Boden-Winkelschiene 15 mm breit, 10 mm hoch. Laufrollen mit Edelstahl-Kugellagern, austauschbar, Aushängesicherung mit Hex-Schlüssel entriegelbar. Rahmen komplett montiert, auf Gehrung doppelt verpresst, Gewebe nach Wahl

Lieferumfang

Schieberahmen, Laufschienen, zwei Anschlagstopper, Befestigungsschrauben, Montageanleitung
