SR-3B Kellerfenster-Insektenschutz | seiltiche Bürsten |Fertigelement

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Wählen Sie zwischen zwei Gewebearten:

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 89,4

Bestellhöhe laut Zeichnung in cm, z.B. 89,4

Dicke der Rahmenkante inkl. Dichtung

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

SR-3B Kellerfenster-Insektenschutz | seiltiche Bürsten |Fertigelement
70,13 €
Inkl. 16% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: ca. 7-12 Werkktage bis Versand

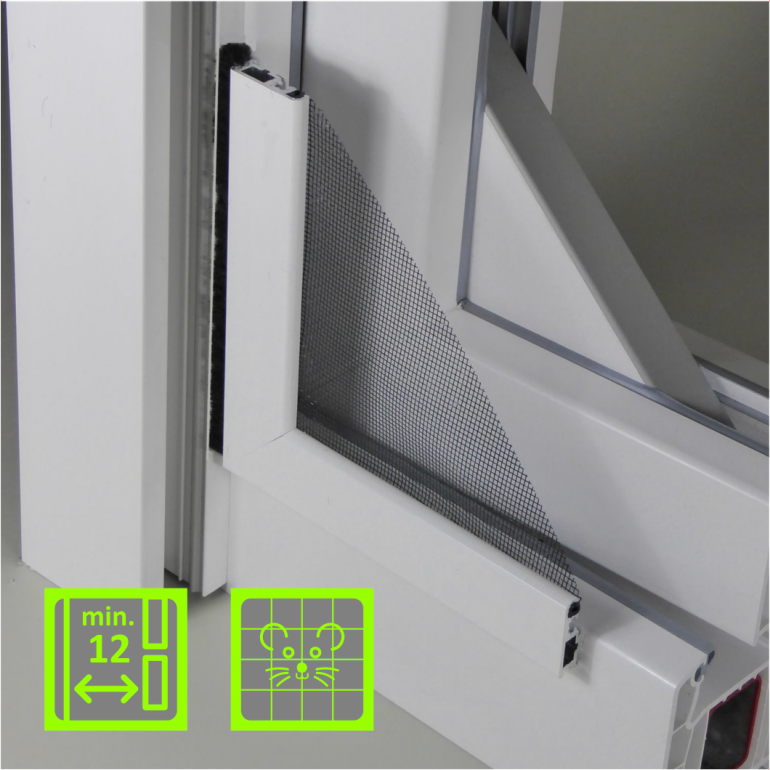

Nagerschutzrahmen als Fertigelement, Edelstahlgewebe nach Wahl, seitliche Bürste
Weitere Details im Produkt-Tab 'Ausführung'

- stabiler Alurahmen
- absolut nagersicher
- gut zu reinigen
- braucht keine seitl. Auflage
zur Aufmaßzeichnung
ODER

Beschreibung

Details


Bitte zuerst die Einbauverhältnisse prüfen:
  GrenzmaßAlternative
Rolladenabstandmin. 1,2 cmSR-BZ
Maß A (untere Auflage)min. 2,0 cmSR-BZ
Maß B (obere Auflage)min. 2,6 cmSR-BZ

 Messanleitung Spannrahmen mit seitlichen Bürsten

Breite ermitteln bei beidseitigen Begrenzungen (Rolladenschienen):

1.) Messen Sie die Breite zwischen den Begrenzungen (Rolladenschienen), das Maß ist in der Zeichnung mit B2 angegeben.

2.) Bestellmaß Breite berechnen:

Bestellbreite (beidseitige Begrenzung)B2 - 0,7 cm

3D-Ansicht

Breite ermitteln bei einseitiger Begrenzung (Doppelfenster):

Messanleitung Spannrahmen mit seitlichen Bürsten

1a.) Messen Sie die Breite ab Rolladenschiene bis zur gegenüberligenden Fensterrahmen-Innenkante, das Maß ist in der Zeichnung mit B3 angegeben.

2a.) Bestellmaß Breite berechnen:

Bestellbreite (einseitige Begrenzung)B3 + 1,2 cm

Die nicht benötigte Bürstendichtung kann einfach herausgezogen bzw, bei Bausätzen gleich weggelassen werden.




Bestellmaß Höhe ermitteln:

Messanleitung Spannrahmen mit seitlichen Bürsten

3.) Messen Sie die lichte Höhe des Fensterrahmens, das Maß ist in der Zeichnung mit H1 angegeben.

4.) Bestellmaß Höhe berechnen:

BestellhöheH1 + 4,0 cm

Maß X ermitteln: Messen Sie die Dicke der äußeren Rahmenkante inkl. Dichtung, das Maß ist in der Zeichnung mit X angegeben.

Beachten: Bei sehr weichen Dichtungen ca. 1 mm weniger rechnen.

Fragen und Antworten zum Produkt

Zusatzinformation

Montageart
aufliegend
Fertigungsart
Fertigelement
Lieferung als
Fertigelement nach Maß

Ausführung

Rahmen aus Aluminiumprofilen 30 x 10 mm, mit massiven Alu-Eckwinkeln verpresst, seitliche Bürstendichtungen, 4-Punkt-Befestigung mit rostfreien verstellbaren Beschlägen (von aussen nicht zu sehen), Gewebe nach Auswahl

Lieferumfang

Fertigelement + Beschläge (werden lose mitgeliefert) + Montageanleitung
