SR-BZ Kellerfenster - Insektenschutz | umlaufende Bürsten | Fertigelement

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Wählen Sie zwischen zwei Gewebearten:

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 89,4

Bestellhöhe laut Zeichnung in cm, z.B. 89,4

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

SR-BZ Kellerfenster - Insektenschutz | umlaufende Bürsten | Fertigelement
77,13 €
Inkl. 16% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: ca. 7-12 Werkktage bis Versand

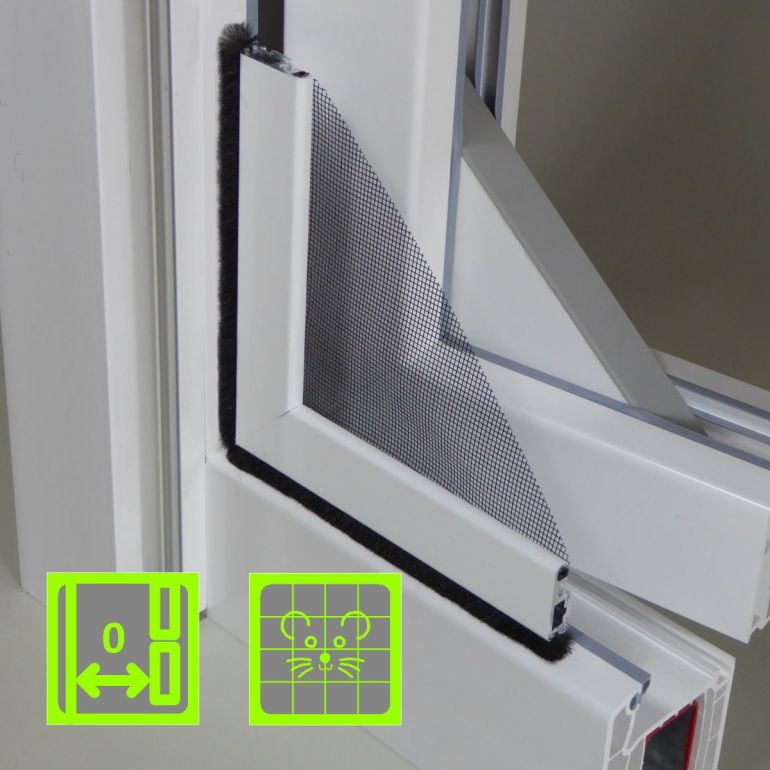

Nagerschutzrahmen als Fertigelement, Edelstahlgewebe nach Wahl, umlaufende Bürste

Mit diesem Vorsatzgitter sind Sie für jede Mäuseplage bzw. Rattenplage gerüstet!

- absolut nagersicher
- für enge Platzverhältnisse
- Durchsteckmontage
- klemmt in Rahmenöffnung
zur Aufmaßzeichnung
ODER

Beschreibung

Details

Aufmaßzeichnung drucken (PDF)   Montageanleitung drucken (PDF)   Fragen und Antworten zum Produkt

Spannrahmen Klemm-Montage

 Dieser Spannrahmen ist nur für Sonderfälle!

1.) Prüfen sie anhand der Zeichnung ob die Angaben in folgender Tabelle eingehalten werden können:

Rolladenabstandkann null sein, da versenkter Einbau
Fenstertypflächenversetzt, ohne Wasserschenkel
RahmenkanteSchräge / Rundung max. 3 auf 9 mm



Beachten, das bei geschlossenem Fensterflügel nichts in die Einbauebene des Spannrahmens ragt. Dieser liegt später umittelbar aussen vor dem Flügel.

Die Form der Rahmenkante ist entscheidend für die Dichgtigkeit und die Klemmwirkung. Bei fast rechtwinkligen Rahmenkanten ist die Klemmwirkung sehr gering, bei zu schrägen oder abgerundeten Profilen liegt die Bürste nicht richtig an. Ein Abfall der Kante von nicht mehr als 3 mm auf einer Tiefe von 9 mm (gemessen inkl. Dichtung (soweit vorhanden) liegt gerade noch im möglichen Bereich.


3D-Ansicht

Spannrahmen für Durchsteck-Montage

Bestellmaße festlegen:

Sehr genaue Maßermittlung erforderlich - mehrere Stellen messen und bei Toleranzen das kleinste Maß annehmen!

2.) Messen Sie die Breite der lichten Rahmenöffnung, Maß  B1 in der Zeichnung

3.) Messen Sie die Höhe der lichten Rahmenöffnung, Maß H1  in der Zeichnung.

4.) Bestellmaße berechnen:

Bestellmaß BreiteB1 minus 0,4 cm
Bestellmaß HöheH1 minus 0,3 cm



Zusatzinformation

Montageart
versenkt
Fertigungsart
Fertigelement
Lieferung als
Fertigelement nach Maß
Kantenform des Fensterrahmenprofils
normal

Ausführung

Rahmen aus Aluminiumprofilen 30 x 10 mm, mit massiven Alu-Eckwinkeln verpresst, umlaufende Bürstendichtungen, rostfreie verstellbare Beschlägen (von aussen nicht zu sehen), Gewebe nach Auswahl

Lieferumfang

Fertigelement montagefertig

Bewertung

Kundenmeinungen 2 item(s)

Solide und unauffällig
Hallo!
Die Kellergitter sind gestern angekommen, dank Ihrer genauen Anleitung hat es auch genau gepasst. Das ganze macht einen sehr soliden Eindruck, das feine Edelsthlgitter ist ja kaum zu sehen! Werden noch weiter Fenster nachrüsten.

Beste Grüße, Werner K.
Bewertung
Kundenmeinung von Werner K. / (Veröffentlicht am 11.09.2017)
Insektengitter mit "Hirn"
Guten Morgen

Da ich soeben das Fenstergitter für meine Tochter eingebaut habe, wollte ich Ihnen sagen es passt perfekt. (Das ist wirklich eine Freude)
Es ist mir ein besonderes Anliegen ihnen mitzuteilen, das Ihr echt eine suuppper Firma seid, und auch das Gitter wirklich mit „HIRN“ gebaut ist.

Nun zu meinem Anliegen ich werden nächste Woche noch ein Gitter in Auftrag geben (ist aber wesentlich grösser) für unser Schlafzimmer, da wir da auch das selbe Edelstahlgitter möchten ist dann aber ein Holzfenster, hilft es Ihnen wenn ich das Fenster auch Fotografiere natürlich auch mit den Massen.

LG, Klaus N.
Bewertung
Kundenmeinung von Klaus Noe. / (Veröffentlicht am 13.01.2017)
