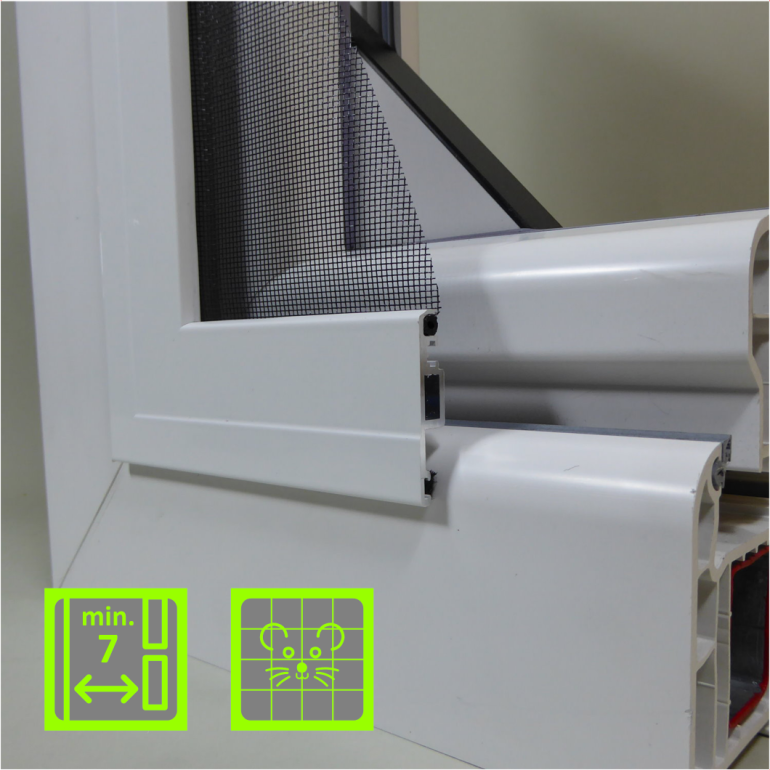

main product photo

FSR Fliegengitter-Spannrahmen | halb versenkt | Fertigelement

Insektenschutz-Falzrahmen montagefertig, mit Einhängewinkeln und Schieberiegeln

Oft einsetzbar bei flächenversetzen Fenstern mit ausreichend Platz auf den RahmenflächenWhatsapp-Chat starten

  • stabiler breiter Rahmen
  • nur 7 mm Platzbedarf
  • passt fast überall
  • auch türhoch ohne Sprosse

Konfigurierbar in folgenden Rahmenfarben:

Downloads
Montageanleitung-FSR (1.33 MB)

Maximal 7 Zeichen

Sonderpreis 108,40 € Regulärer Preis 120,44 €
Inkl. 19% MwSt., exkl. Versandkosten

Aufmassanleitung

Aufmaßanleitung - Schritt für Schritt:

Bestellbreite ermitteln

  • Messen Sie die Breite der lichten Rahmenöffnung, Maß B1 in der Zeichnung
  • Ermitteln Sie die Maße C und D (diese können auch unterschiedlich sein, z.B. Doppelfenster, eine Seite Rolladenführung)
  • Bestellmaß Breite berechnen:
    B1 + C + D (bei voller Auflage 17 + 17 mm)

*Die seitliche Auflage kann bei Platzmangel bis auf 1,0 cm pro Seite reduziert werden.

  • Kontrolle: Die Bestellbreite muss kleiner sein als das kleinste Maß zwischen den seitlichen Begrenzungen (B2). Pro Seite darf die Auflage ab Innenkante 18 mm nicht überschreiten.

Bestellhöhe ermitteln

  • Messen Sie die Höhe der lichten Rahmenöffnung, Maß H1 in der Zeichnung
  • Bestellmaß Höhe berechnen:
    H1 + 18 + 17 mm (Bestellhöhe bei voller Auflage)

Maß X ermitteln

  • Messen Sie die Dicke der äußeren Rahmenkante inkl. Dichtung, Maß  X in der Zeichnung

*Beachten: Bei sehr weichen Dichtungen ca. 1 mm weniger rechnen.

Hinweise

Thema: Kunststofffenster, Details

Wie wird der Rahmen eingesetzt?

Dieser Spannrahmen kann nur von innen her eingesetzt werden, da die seitlichen Schieberiegel von innen betätigt werden müssen. Der Rahmen wird dabei an den schwenkbaren Griffen gehalten.

Verwendung für türhohe Fenster

Durch das breite Profil kann der Rahmen ohne weiteres über 2 m hoch gefertigt werden, ohne das eine Stabilisierungs-Sprosse erforderlich ist.

Bei Rahmen über 1600 mm Höhe empfehlen wir ein zweites Paar Schieberiegel, so das der Rahmen an 6 Punkten befestigt ist.

Für welche Fensterausführung ist dieser Rahmen geeignet?

Da der Spannrahmen in die lichte Rahmenöffnung eintaucht, dürfen sich dort keine vorstehenden Teile am Fensterflügel befinden (Wasserschenkel, flächenbündige Flügelprofile) Bitte unbedingt prüfen, ob die Einbautiefe von min. 10 mm bei geschlossenem Fenster überall vorhanden ist.

Ausführung

Rahmen aus Aluminiumprofilen 46 x 10 mm, mit massiven Alu-Eckwinkeln verpresst, rückseitige Bürstendichtungen, 4-Punkt bzw. 6-Punkt-Befestigung mit rostfreien verstellbaren Beschlägen (von aussen kaum zu sehen), Gewebe nach Auswahl

Lieferumfang

Fertigelement, Beschläge (werden lose mitgeliefert) + Montageanleitung
