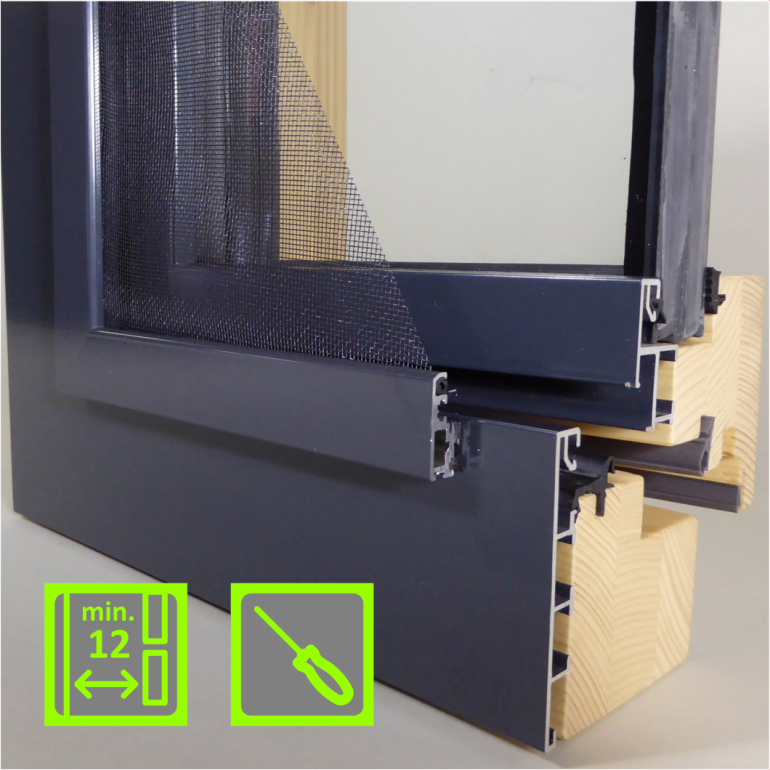

SR-2 Spannrahmen für Alufenster - Bausatz

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Spannrahmen mit Edelstahl-Ultra-Gewebe finden Sie unter "Nagerschutz"

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 89,4

Bestellhöhe laut Zeichnung in cm, z.B. 89,4

Dicke der Rahmenkante inkl. Dichtung

Ab 170 cm Höhe (bei Pollenschutz ab 140 cm) bitte unbedingt mit Stabi-Sprosse bestellen, sonst biegt sich der Rahmen beim Bespannen durch. Die Sprosse kann in jeder Höhe angebracht werden und besteht aus einem 15 x 4 mm Alustab, mattschwarz.(siehe Foto)

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

SR-2 Spannrahmen für Alufenster - Bausatz
63,23 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 8-10 Werktage bis Versand

4-Punkt-Befestigung geeignet für flächenbündige Alufenster mit mindestens 5 mm Schattenfuge


Für Holz-Alufenster bitte eines der Spannrahmen-Modelle für Kunststoff-Fenster wählen.


Wie ausmessen? | Zeichnung
ODER

Beschreibung

Details

Aufmaßzeichnung drucken (PDF) Montageanleitung drucken (PDF)



Insektengitter für Aluminiumfenster

Platzverhältnisse prüfen: Prüfen Sie anhand der Zeichnung ob die in folgender Tabelle angegebenen Maße eingehalten werden können:

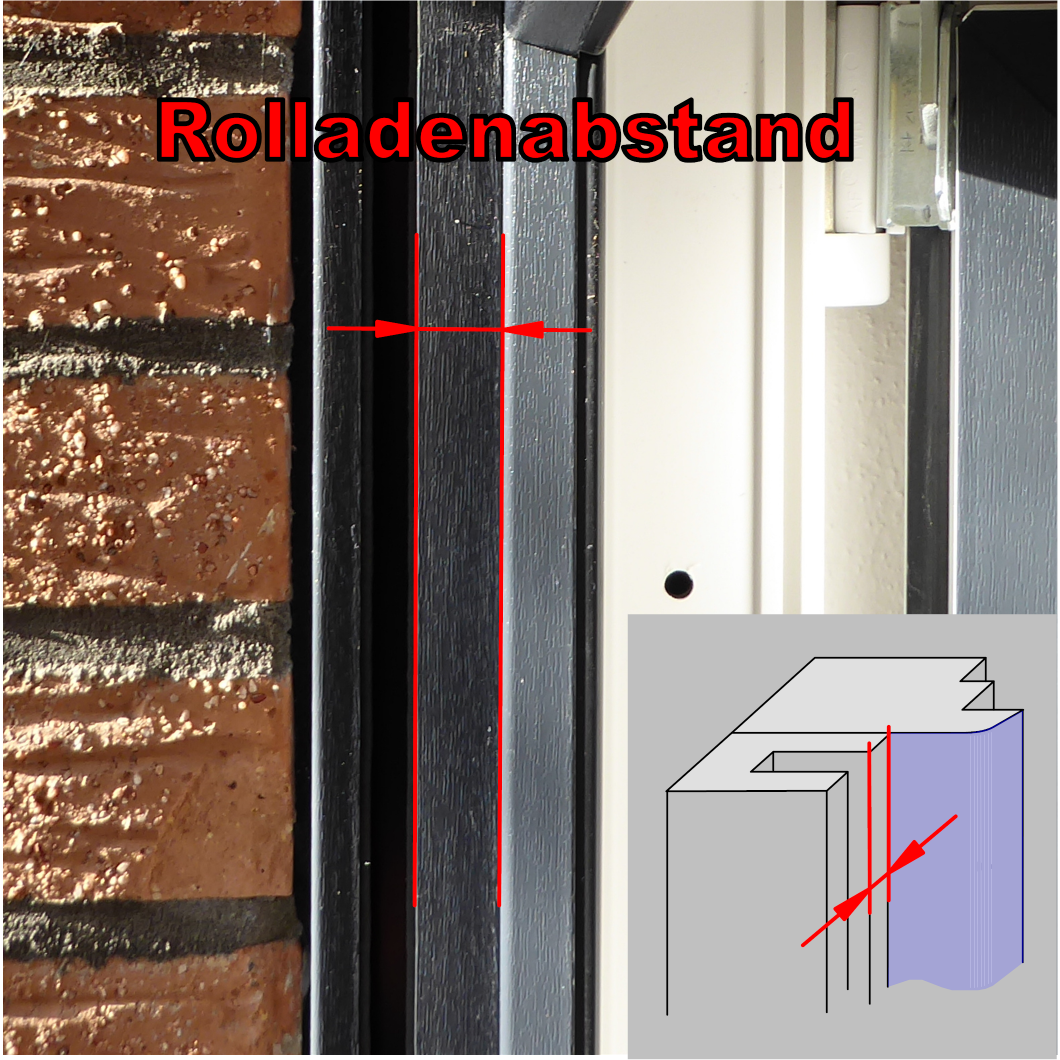

Rolladenabstandmin. 1,2 cm

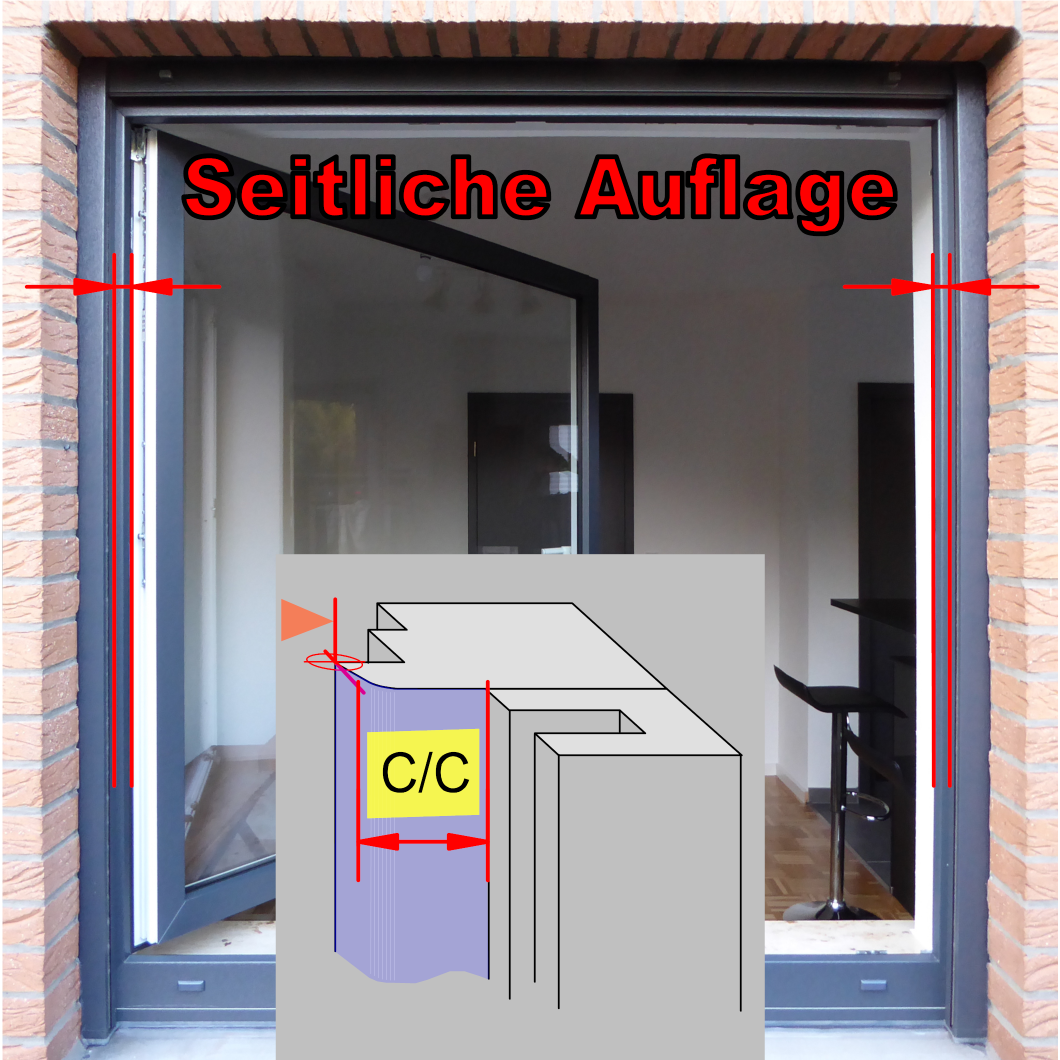

Auflage seitlich (C)min. 1,5 cm

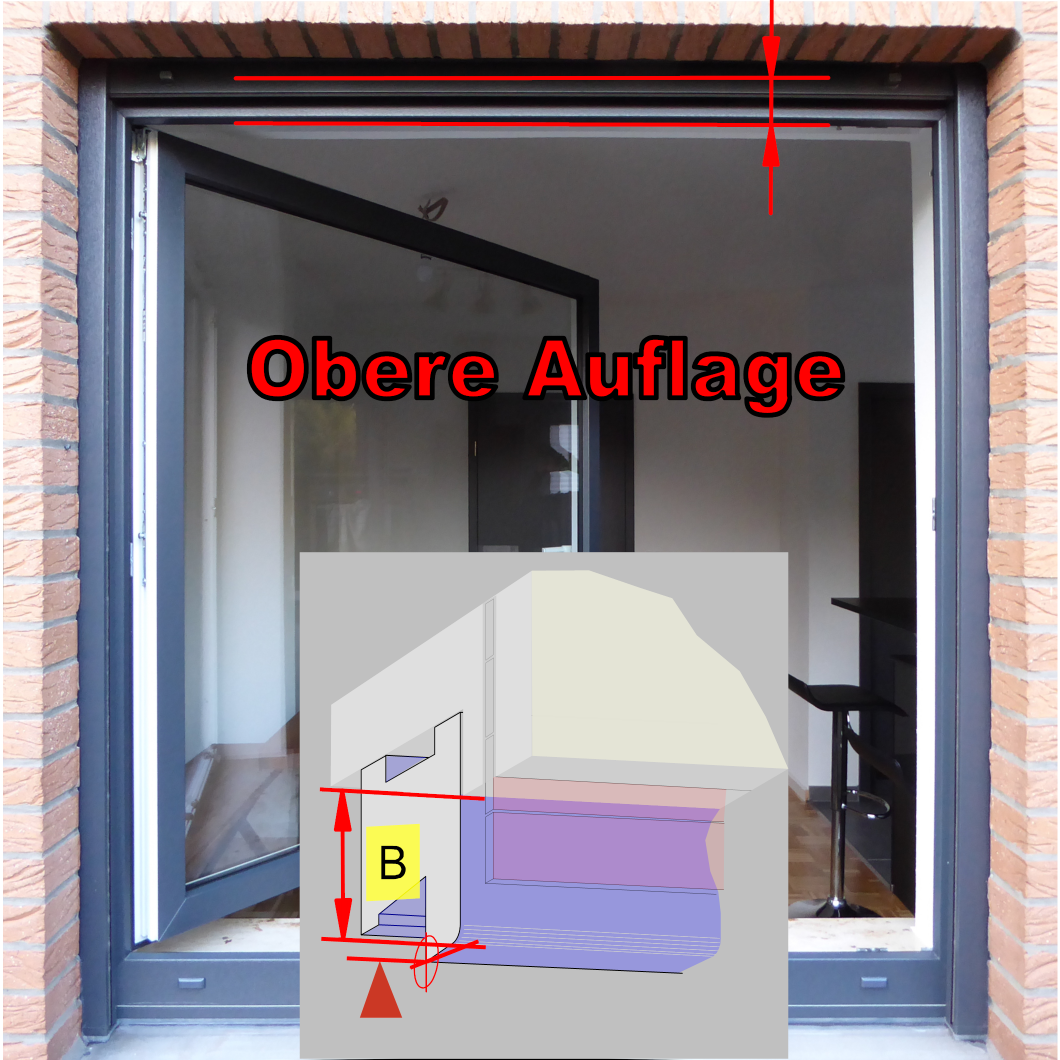

Auflage oben (B)min. 2,1 cm

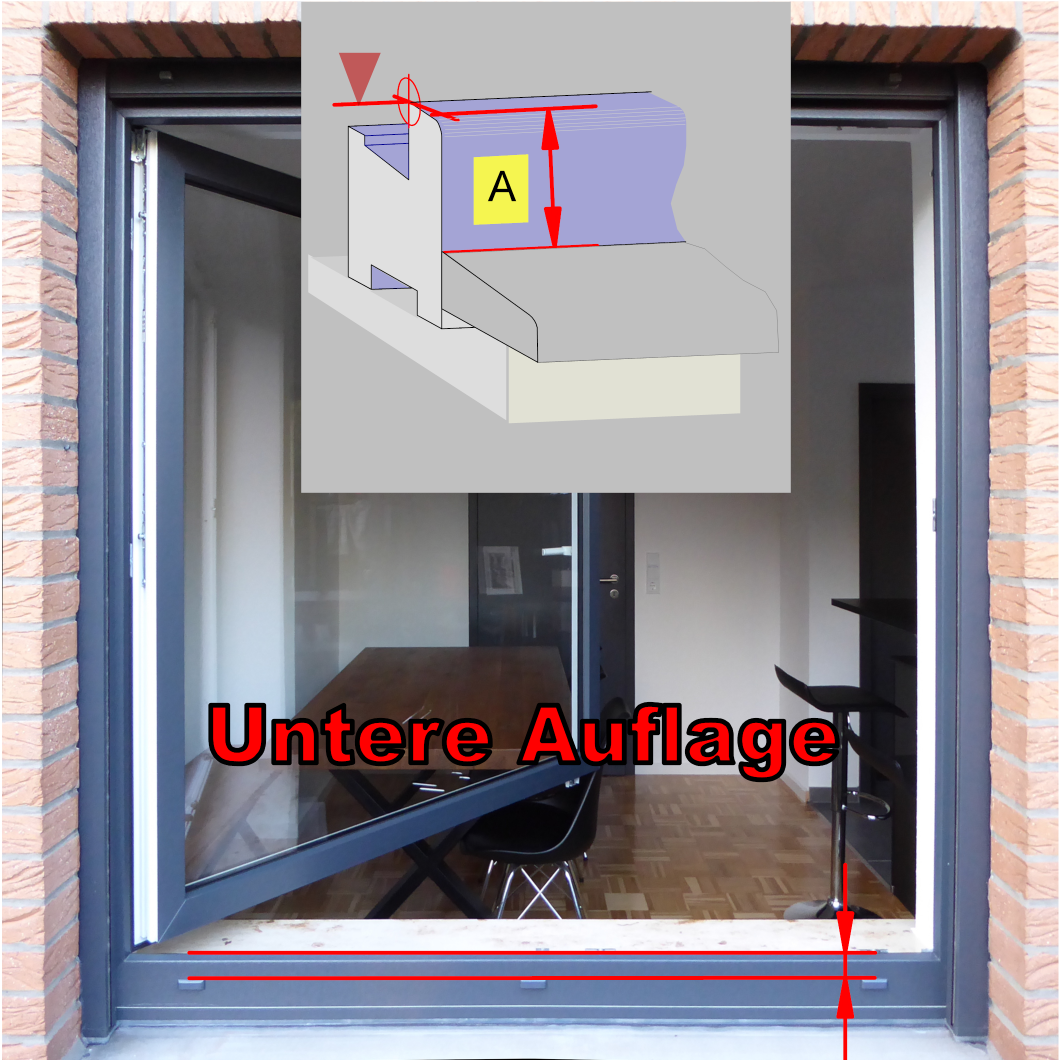

Auflage unten (A)min. 1,5 cm
Schattenfugenbreitemin 0,5 cm

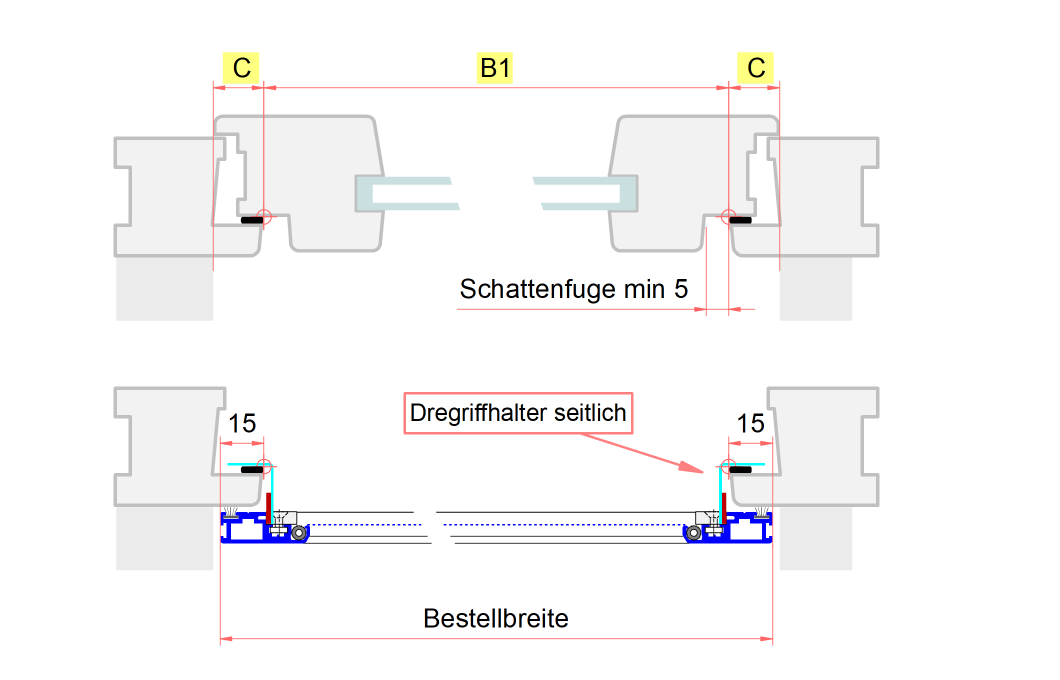

Bestellbreite ermitteln:

1.) Messen Sie die Breite der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit B1 angegeben.

2.) Bestellmaß Breite berechnen:

Bestellmaß BreiteB1 + 3,0 cm

Insektengitter für Aluminiumfenster

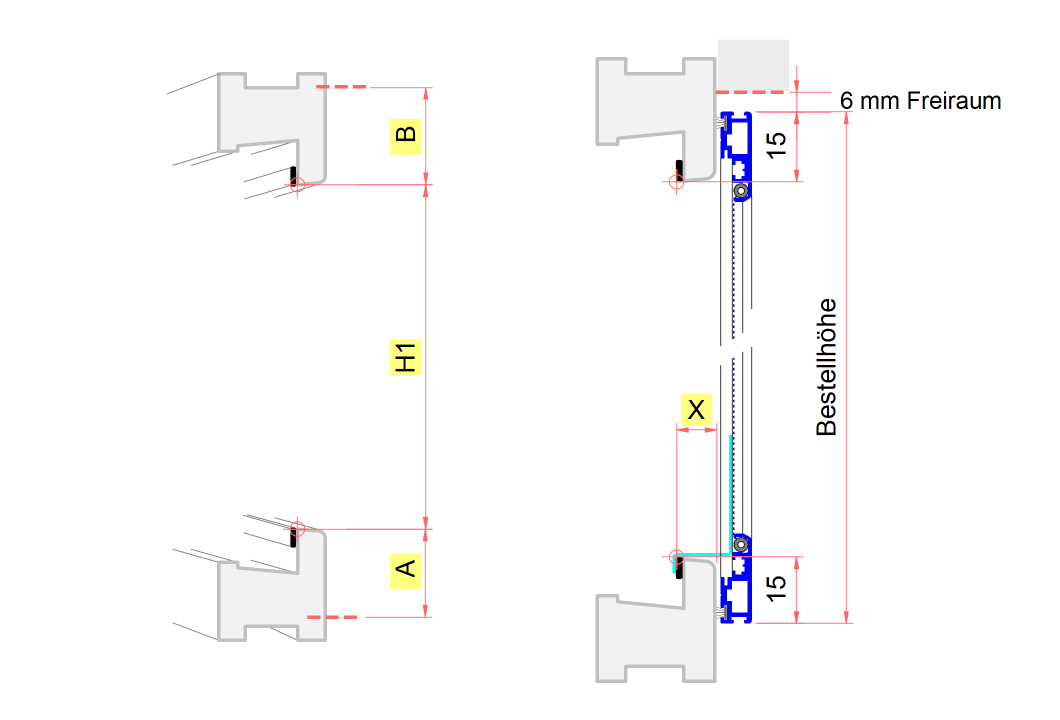

Bestellhöhe ermitteln:

3.) Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H1 angegeben.

4.) Bestellmaß Höhe berechnen:

Bestellmaß HöheH1 + 3,0 cm

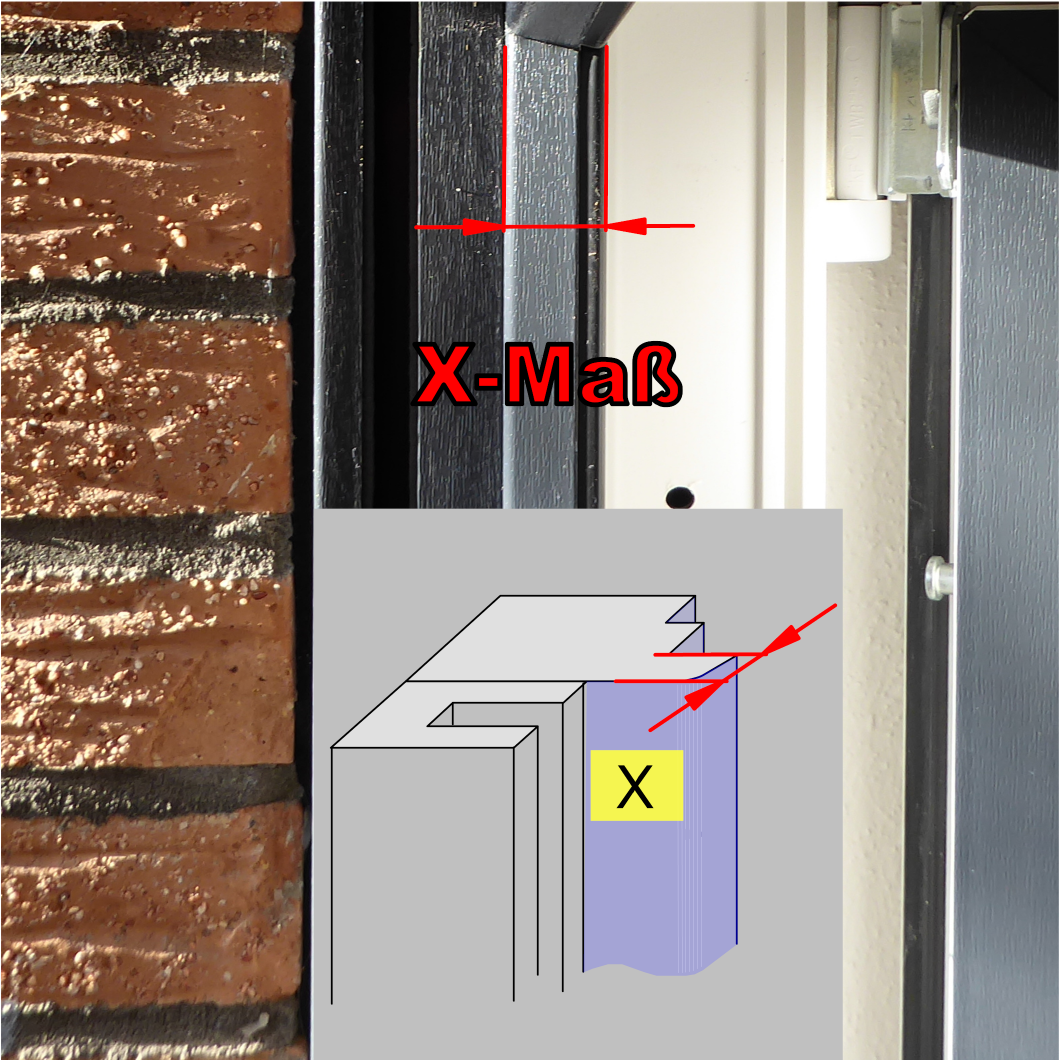

5.) Maß X ermitteln: Messen Sie die Dicke der äußeren Rahmenkante inkl. Dichtung (falls vorhanden), das Maß ist in der Zeichnung mit X angegeben.

Fragen und Antworten zum Produkt

Zusatzinformation

Fertigungsart
Bausatz
Lieferung als
Bausatz nach Maß

Ausführung

Bausatz - Rahmen aus Aluminiumprofilen 30 x 10 mm, mit massiven Alu-Eckwinkeln verschraubbar, rückseitige Bürstendichtungen, 4-Punkt-Befestigung mit rostfreien verstellbaren Beschlägen (von aussen nicht zu sehen), Gewebe nach Auswahl

Lieferumfang

Maß-Bausatz komplett + Montageanleitung
