SR-BZ Fliegengitter-Spannrahmen | umlaufende Bürsten | Bausatz

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Spannrahmen mit Edelstahl-Ultra-Gewebe finden Sie unter "Kellerfenster-Insektenschutz"

Gewebeübersicht

Bestellbreite in cm (z.B. 103,7) = Lichte Breite minus Abzug, siehe Zeichnung unten

Bestellhöhe in cm (z.B. 115,3) = Lichte Höhe minus Abzug, siehe siehe Zeichnung unten

Ab 170 cm Höhe (bei Pollenschutz ab 140 cm) bitte unbedingt mit Stabi-Sprosse bestellen, sonst biegt sich der Rahmen beim Bespannen durch. Die Sprosse kann in jeder Höhe angebracht werden und besteht aus einem 15 x 4 mm Alustab, mattschwarz.(siehe Foto)

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

SR-BZ Fliegengitter-Spannrahmen | umlaufende Bürsten | Bausatz
61,80 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 5 bis 8 Werktage

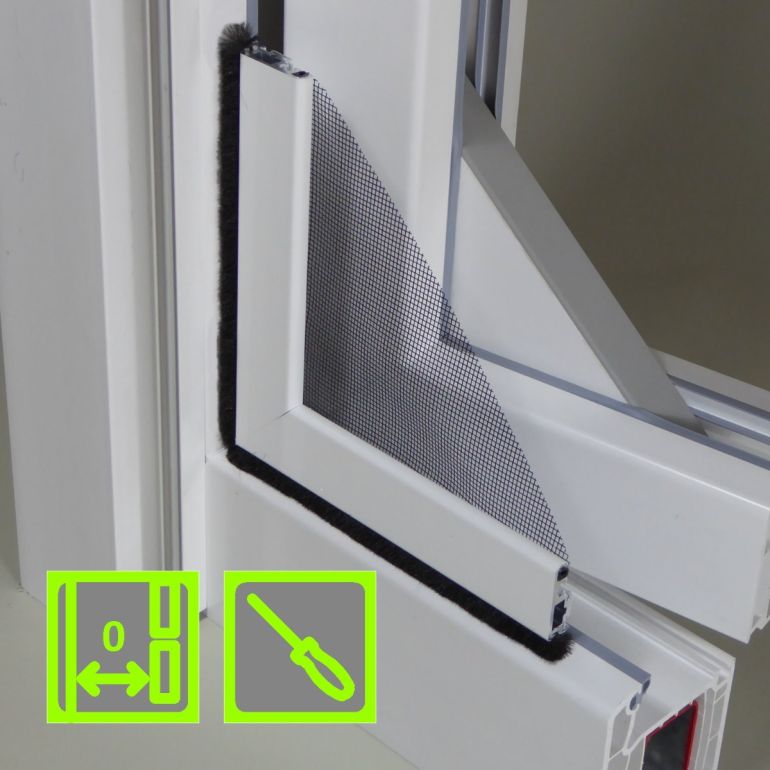

Spezial-Insektenschutzrahmen als Maß-Bausatz, mit umlaufenden Bürsten.
Fast überall einsetzbar wo andere Rahmen nicht pasen.

- solide Eckverschraubung
- für enge Platzverhältnisse
- Durchsteckmontage
- klemmt in Rahmenöffnung
zur Aufmaßzeichnung
ODER

Beschreibung

Details

Messanleitung drucken (PDF)   Bau-/Montageanleitung (PDF)   Fragen und Antworten zum Produkt3D-Ansicht


Spannrahmen Klemm-Montage

1.) Prüfen sie anhand der Zeichnung ob die Angaben in folgender Tabelle eingehalten werden können:

Rolladenabstandkann null sein, da versenkter Einbau
Fenstertypflächenversetzt, ohne Wasserschenkel

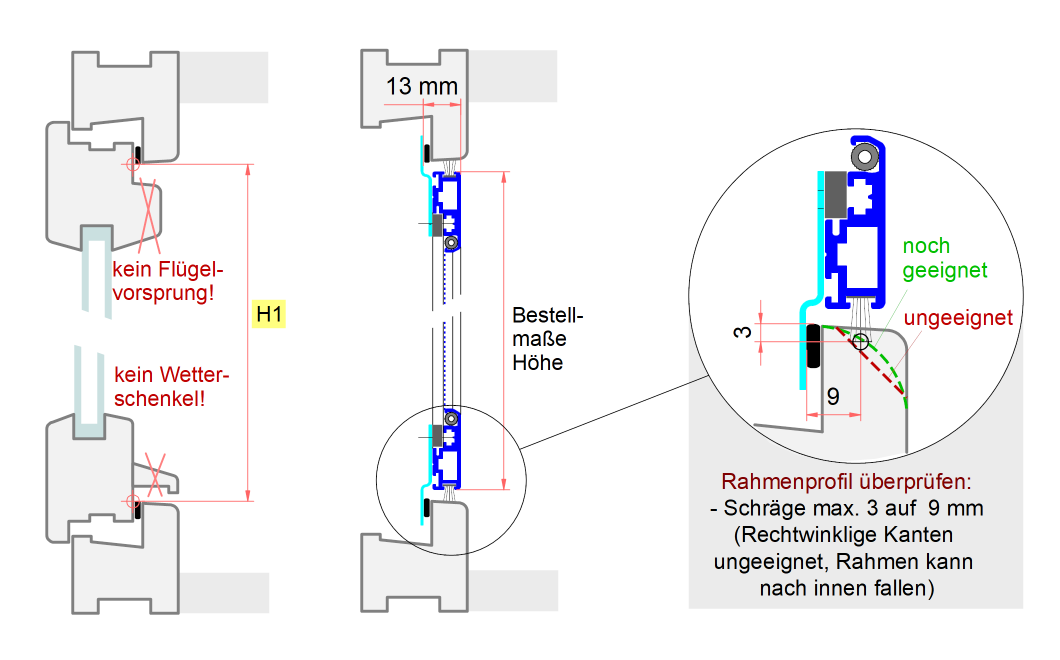

RahmenkanteSchräge / Rundung max. 3 auf 9 mm



Beachten, das bei geschlossenem Fensterflügel nichts in die Einbauebene des Spannrahmens ragt. Dieser liegt später umittelbar aussen vor dem Flügel.

Die Form der Rahmenkante ist entscheidend für die Dichgtigkeit und die Klemmwirkung. Bei fast rechtwinkligen Rahmenkanten ist die Klemmwirkung sehr gering, bei zu schrägen oder abgerundeten Profilen liegt die Bürste nicht richtig an. Ein Abfall der Kante von nicht mehr als 3 mm auf einer Tiefe von 9 mm (gemessen inkl. Dichtung (soweit vorhanden) liegt gerade noch im möglichen Bereich.


Spannrahmen für Durchsteck-Montage

Bestellmaße festlegen:

Sehr genaue Maßermittlung erforderlich - mehrere Stellen messen und bei Toleranzen das kleinste Maß annehmen!

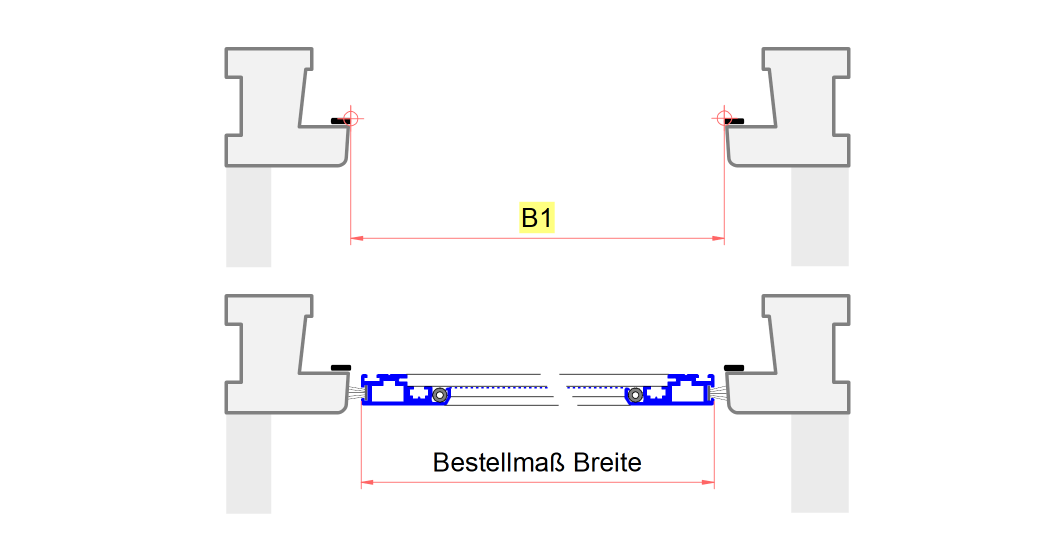

2.) Messen Sie die Breite der lichten Rahmenöffnung, Maß  B1 in der Zeichnung

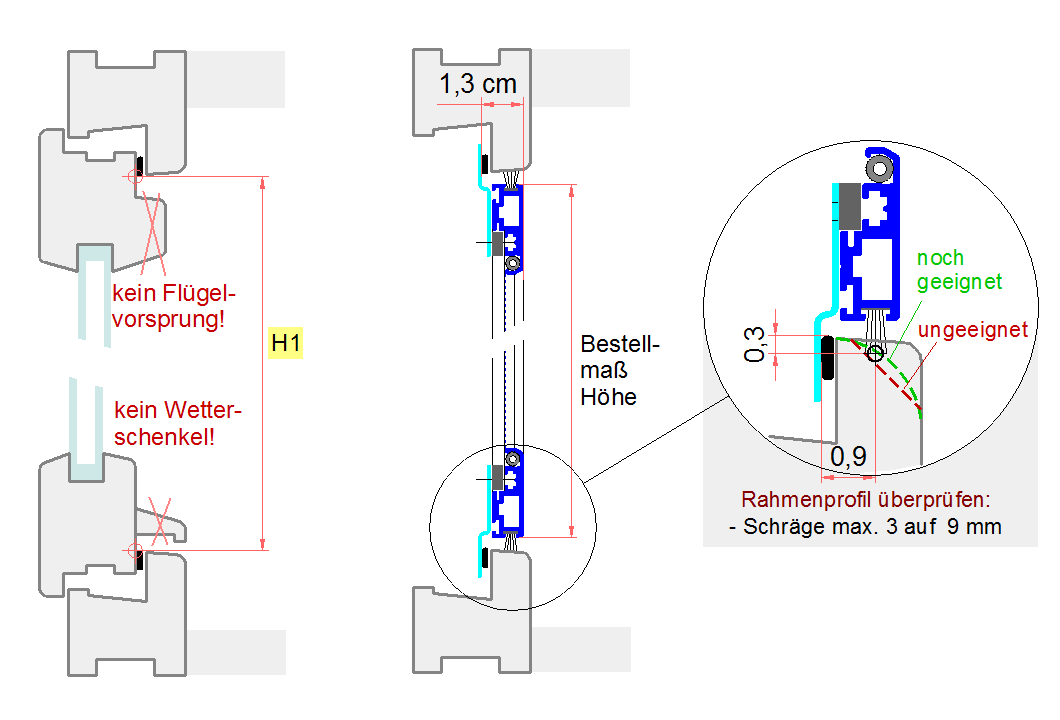

3.) Messen Sie die Höhe der lichten Rahmenöffnung, Maß H1  in der Zeichnung.

4.) Bestellmaße berechnen:

Bestellmaß BreiteB1 minus 0,4 cm
Bestellmaß HöheH1 minus 0,3 cm



Zusatzinformation

Montageart
versenkt
Fertigungsart
Bausatz
Lieferung als
Bausatz nach Maß
Kantenform des Fensterrahmenprofils
normal

Ausführung

Rahmen aus Aluminiumprofilen 30 x 10 mm, mit massiven Alu-Eckwinkeln verpresst, umlaufende Bürstendichtungen, rostfreie verstellbare Beschlägen (von aussen nicht zu sehen), Gewebe nach Auswahl

Bausätze mit Abmessungen von mehr als 170 cm werden mit einer Stabilisierungssprosse - 1,5 cm breit, schwarz, höhenverstellbar- geliefert. (Siehe Foto oben) Alternative ohne Sprosse siehe Fertigelemente

Lieferumfang

Bausatz nach Maß, komplett mit Eindrückwerkzeug
