SR-3B Fliegengitter-Spannrahmen | seitliche Bürsten | Bausatz

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Spannrahmen mit Edelstahl-Ultra-Gewebe finden Sie unter "Kellerfenster-Insektenschutz"

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 89,4

Bestellhöhe laut Zeichnung in cm, z.B. 89,4 - ACHTUNG: Bausätze über 170 cm Höhe liefern wir mit einer Stabilisierungssprosse

Dicke der Rahmenkante inkl. Dichtung

Ab 170 cm Höhe (bei Pollenschutz ab 140 cm) bitte unbedingt mit Stabi-Sprosse bestellen, sonst biegt sich der Rahmen beim Bespannen durch. Die Sprosse kann in jeder Höhe angebracht werden und besteht aus einem 15 x 4 mm Alustab, mattschwarz.(siehe Foto)

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

SR-3B Fliegengitter-Spannrahmen | seitliche Bürsten | Bausatz
57,63 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 5 bis 8 Werktage

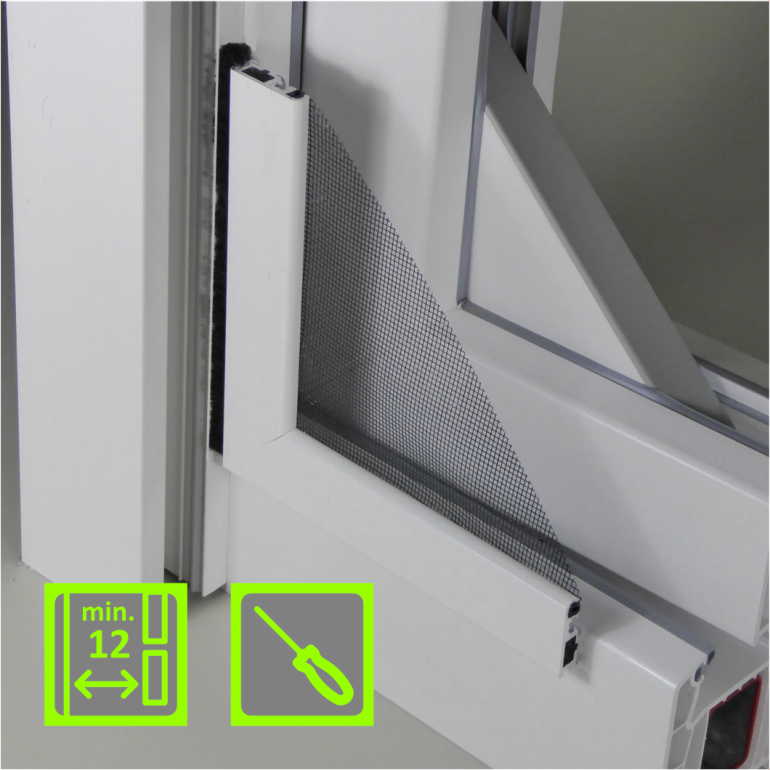

Insektenschutzrahmen als Maß-Bausatz, mit Einhängewinkeln lang/kurz und seitlichen Bürsten
Weitere Details im Produkt-Tab 'Ausführung'

- Schraub-Eckverbinder
- braucht seitl. keine Auflage
- Bürstenanschluss seitlich
- Formschöne Profile
zur Aufmaßzeichnung
ODER

Beschreibung

Details


Bitte zuerst die Einbauverhältnisse prüfen:
  GrenzmaßAlternative
Rolladenabstandmin. 1,2 cmSR-BZ
Maß A (untere Auflage)min. 2,0 cmSR-BZ
Maß B (obere Auflage)min. 2,6 cmSR-BZ

Messanleitung Spannrahmen mit seitlichen Bürsten

Breite ermitteln bei beidseitigen Begrenzungen (Rolladenschienen):

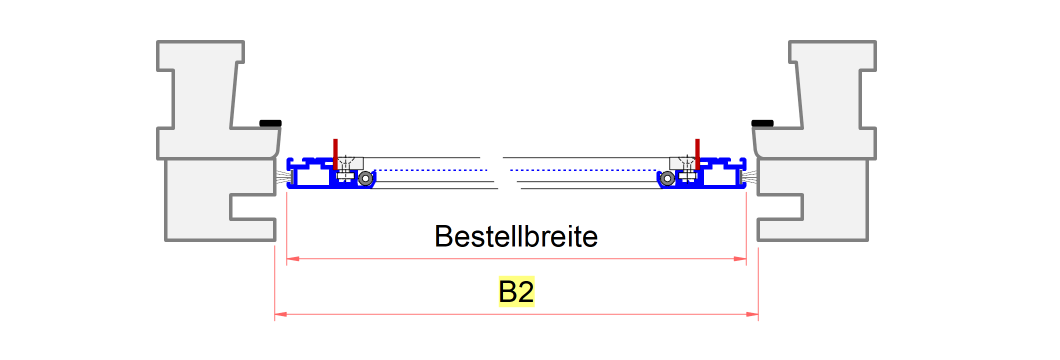

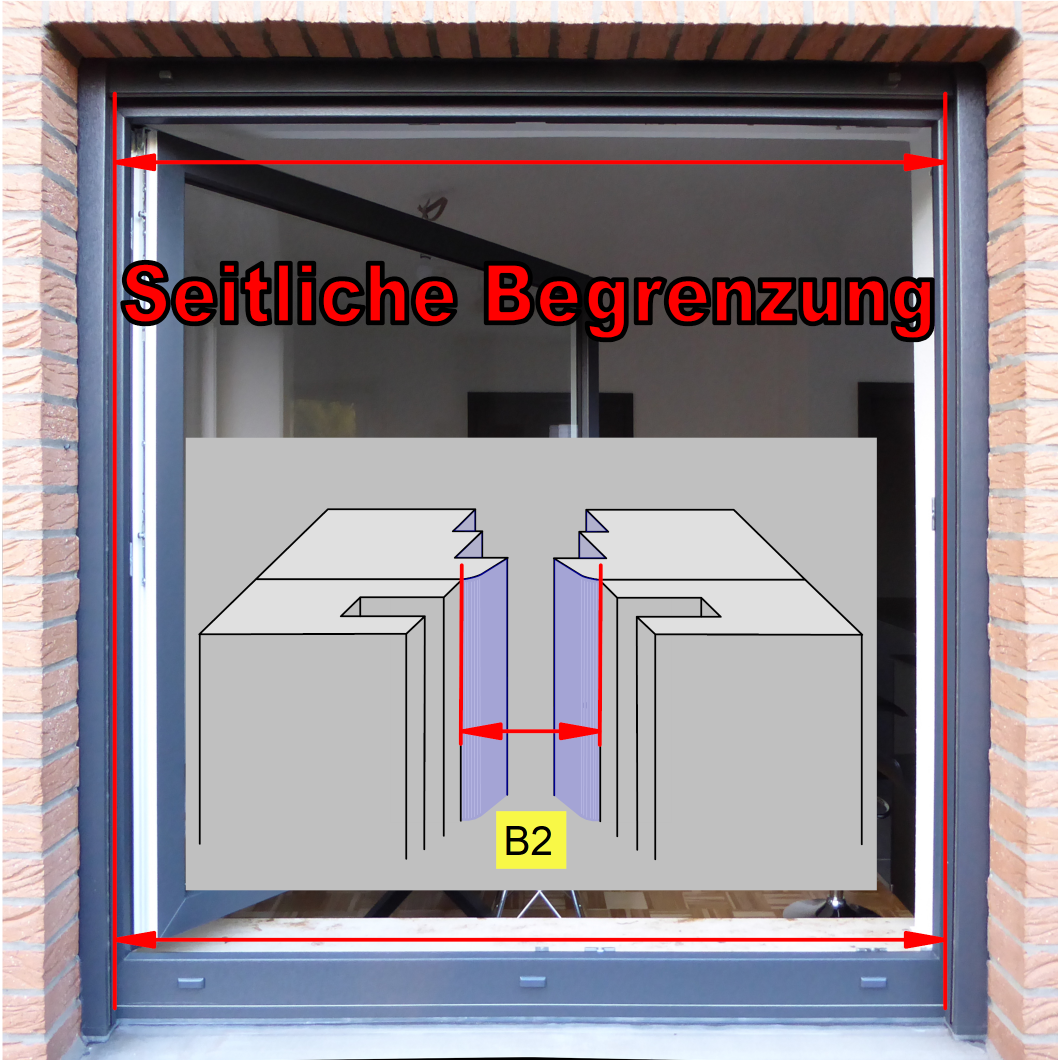

1.) Messen Sie die Breite zwischen den Begrenzungen (Rolladenschienen), das Maß ist in der Zeichnung mit B2 angegeben.

2.) Bestellmaß Breite berechnen:

Bestellbreite (beidseitige Begrenzung)B2 - 0,7 cm

3D-Ansicht

Breite ermitteln bei einseitiger Begrenzung (Doppelfenster):

Messanleitung Spannrahmen mit seitlichen Bürsten

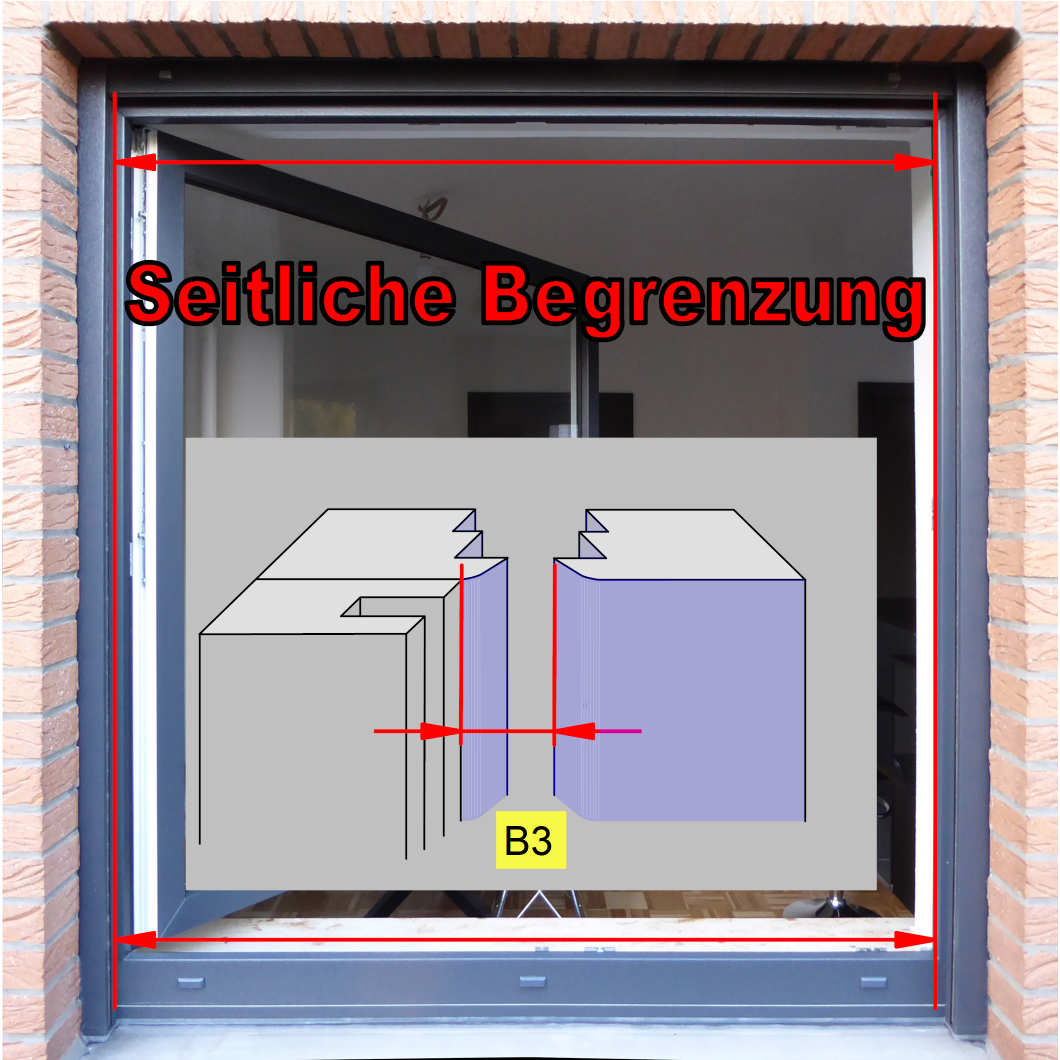

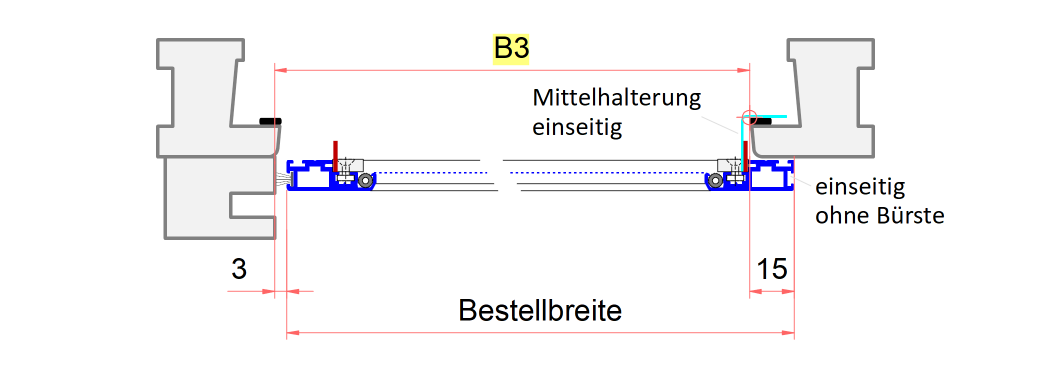

1a.) Messen Sie die Breite ab Rolladenschiene bis zur gegenüberligenden Fensterrahmen-Innenkante, das Maß ist in der Zeichnung mit B3 angegeben.

2a.) Bestellmaß Breite berechnen:

Bestellbreite (einseitige Begrenzung)B3 + 1,2 cm

Die nicht benötigte Bürstendichtung kann einfach herausgezogen bzw, bei Bausätzen gleich weggelassen werden.




Bestellmaß Höhe ermitteln:

Messanleitung Spannrahmen mit seitlichen Bürsten

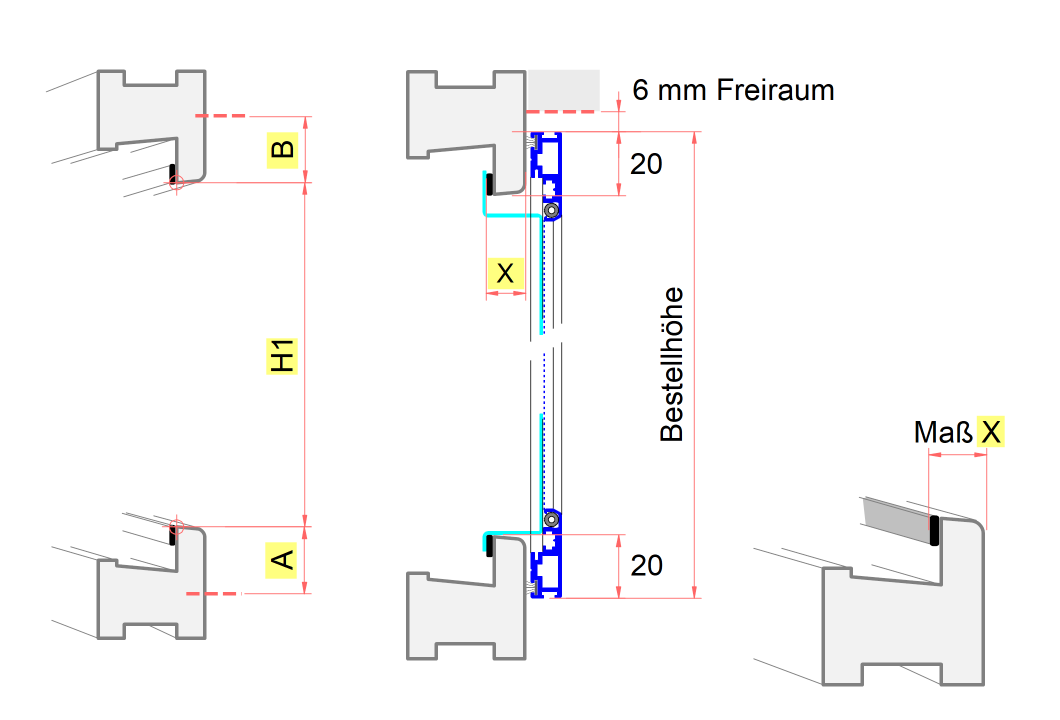

3.) Messen Sie die lichte Höhe des Fensterrahmens, das Maß ist in der Zeichnung mit H1 angegeben.

4.) Bestellmaß Höhe berechnen:

BestellhöheH1 + 4,0 cm

Maß X ermitteln: Messen Sie die Dicke der äußeren Rahmenkante inkl. Dichtung, das Maß ist in der Zeichnung mit X angegeben.

Beachten: Bei sehr weichen Dichtungen ca. 1 mm weniger rechnen.

Fragen und Antworten zum Produkt

Zusatzinformation

Montageart
aufliegend
Fertigungsart
Bausatz
Lieferung als
Bausatz nach Maß

Ausführung

Bausatz nach Maß, Aluminiumprofile 30 x 10 mm, mit Alu-Eckverschraubung, seitliche Bürstendichtungen, 4-Punkt-Befestigung mit rostfreien verstellbaren Beschlägen (von aussen nicht zu sehen), Gewebe nach Auswahl

Rahmen mit Abmessungen von mehr als 170 cm werden mit einer Stabilisierungssprosse - 1,5 cm breit, schwarz, höhenverstellbar- geliefert. (Siehe Foto oben) Alternative ohne Sprosse siehe Fertigelemente

Lieferumfang

Maßgefertigter Bausatz mit Bauanleitung und Keder-Eindrückwerkzeug
