SR-1 Fliegengitter-Spannrahmen | aufliegend | Bausatz

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Spannrahmen mit Edelstahl-Ultra-Gewebe finden Sie unter "Kellerfenster-Insektenschutz"

Gewebeübersicht

Bestellbreite in cm (z.B. 123,7) = Lichte Breite + Zugaben, siehe Zeichnung unten

Bestellhöhe in cm (z.B. 185,3) = Lichte Höhe + Zugaben, siehe siehe Zeichnung unten

Dicke der Rahmenkante inkl. Dichtung

Standard - Transparentgriff, für kleinere Rahmen


Drehgriff mit Seitenhalter für 6-Punkt-Befestigung, empfohlen für Spannrahmen ab ca. 120 cm Höhe

Ab 170 cm Höhe (bei Pollenschutz ab 140 cm) benötigt der Rahmen eine Verstärkung:

Stabi-Sprosse: Die unauffällige Sprosse kann in der Höhe verstellt werden und besteht aus einem 15 x 4 mm Alustab, mattschwarz.


Profilverstärkung: Die seitlichen Profile werden vorgespannt, damit sie sich beim Bespannen nicht nach innen durchbiegen. So können große Rahmen mit schlankem Profil ohne sichtbare Verstärung gefertigt werden.

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

SR-1 Fliegengitter-Spannrahmen | aufliegend | Bausatz
52,63 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 5 bis 8 Werktage

Unser meistverkaufter - freuen Sie sich auf ein perfektes Ergebnis.

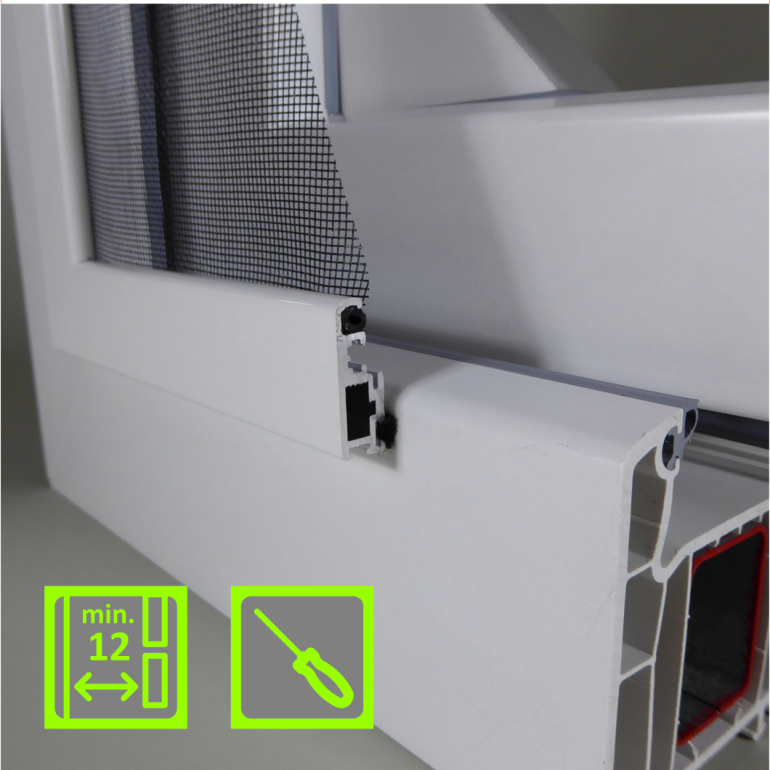

Standard-Insektenschutzrahmen als Maß-Bausatz, mit Einhängewinkeln lang/kurz
Weitere Details im Produkt-Tab 'Ausführung'

- solide Eckverschraubung
- Drehgriffhalter optional
- 6-Punkt-Befestigung
- Formschöne Profile
zur Aufmaßzeichnung
ODER

Beschreibung

Details

3D-Ansicht

Spannrahmen Begrenzungen

1.) Prüfen Sie anhand der Zeichnung ob folgende Maße eingehalten werden können:

  GrenzmaßAlternative
Rolladenabstandmin. 1,2 cmSR-BZ
Maß C (seitl. Auflage)1,5 cm*SR-3B
Maß A (untere Auflage)min. 1,5 cmSR-BZ
Maß B (obere Auflage)min. 2,1 cmSR-BZ
Rundung/Schräge (S)max. 0,8 cmSR-5 FSR

*Das Maß C kann unterschritten werden, sofern min. 0,7 cm flächige Auflage bleibt. Die Bestellbreite muss dann entsprechend reduziert werden.


Spannrahmen für Kunststoff-Fenster

Bestellmaß Breite ermitteln:

2.) Messen Sie die Breite der lichten Rahmenöffnung, Maß B1 in der Zeichnung

3.) Bestellmaß Breite berechnen:

BestellbreiteB1 + max. 3,0 cm

Kontrolle: Die Bestellbreite muss kleiner sein als das kleinste Maß zwischen den seitlichen Begrenzungen. Pro Seite darf die Auflage ab Innenkante 1,5 cm nicht überschreiten.


Bestellmaß Höhe ermitteln:

Insektenschutz-Spannrahmen für Fenster
4.) Messen Sie die Höhe der lichten Rahmenöffnung, Maß H1 in der Zeichnung

5.) Bestellmaß Höhe berechnen:

Bestellhöhe:H1 + 3,0 cm



Maß X ermitteln:

6.) Messen Sie die Dicke der äußeren Rahmenkante inkl. Dichtung, Maß  X in der Zeichnung

Beachten: Bei sehr weichen Dichtungen ca. 1 mm weniger rechnen.

Fragen und Antworten zum Produkt

Zusatzinformation

Montageart
aufliegend
Fertigungsart
Bausatz
Lieferung als
Bausatz nach Maß
Kantenform des Fensterrahmenprofils
normal

Ausführung

Bausatz nach Maß - Aluminiumprofile 30 x 10 mm, auf Gehrung gesägt und gebohrt, Eckverschraubung mit Aluwinkeln, rückseitige Bürstendichtungen, 6-Punkt-Befestigung mit rostfreien verstellbaren Beschlägen (von aussen nicht zu sehen), Gewebe nach Auswahl.

Rahmen mit Abmessungen von mehr als 170 cm werden mit einer Stabilisierungssprosse - 1,5 cm breit, schwarz, höhenverstellbar- geliefert. (Siehe Foto oben) Alternative ohne Sprosse siehe Fertigelemente

Lieferumfang

Maßgefertigter Bausatz mit Bauanleitung und Keder-Eindrückwerkzeug, Montageanleitung
