Lichtschachtabdeckung mit Aufkantung

Mehr Ansichten

Farbübersicht

Hinweis: Farbdarstellung kann abweichen! Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Oben im Bild:

Edelstahl-Streckmetall (Standard):

- ideal für die meisten Kellerschächte
- gehärtetes Material, begehbar und befahrbar
- besonders lichtdurchlässig, schöne Optik
- Werkstoff Edelstahl (V2A), ca. 1,5 mm Maschenweite

Unten im Bild:

Edelstahl-Drahtgewebe 0,6 mm (15% Mehrpreis):

- für häufiges Begehen angenehm und geräuscharm
- schweres weiches Material
- Werkstoff V2A, 0,6 mm Drahtstärke und 1,6 mm Maschenweite

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 105,8

Bestelltiefe laut Zeichnung in cm, z.B. 45,2

Bestellhöhe laut Zeichnung in cm, z.B. 20,4

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

Lichtschachtabdeckung mit Aufkantung

Regulärer Preis: 131,98 €

Special Price 116,14 €

Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 6 bis 9 Werktage

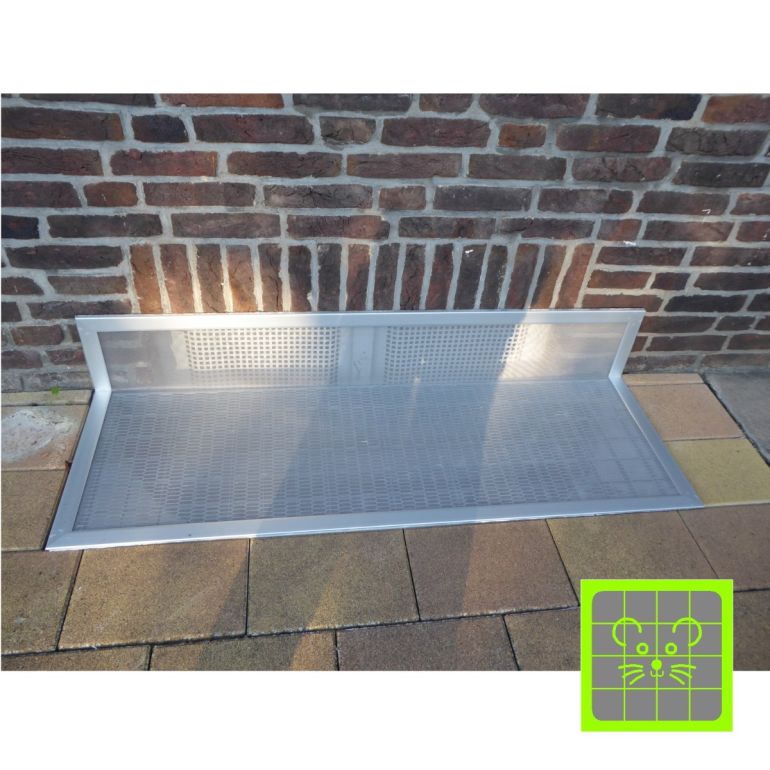

Halb versenkte Fenster sicher abdecken mit der abgewinkelten Lichtschachtabdeckung.

Fertig nach Maß, mit korrosionsfreiem Edelstahlgitter, unausreissbar fest im Rahmen vergossen. Abwinklung aus einem Stück für mehr Lichteinfall.

Erspart die Reinigung des Lichtschachts von Laub und Schmutz, hält Ungeziefer ab.

- Gitter und Rahmen trittfest
- verpresste Gehrungsecken
- flexible Wandanschlußbürste
- Kellerschacht-Verschönerung
zur Aufmaßzeichnung

Beschreibung

Details

Aufmaßzeichnung drucken (PDF)

Kellerschachtabdeckung abgewinkelt

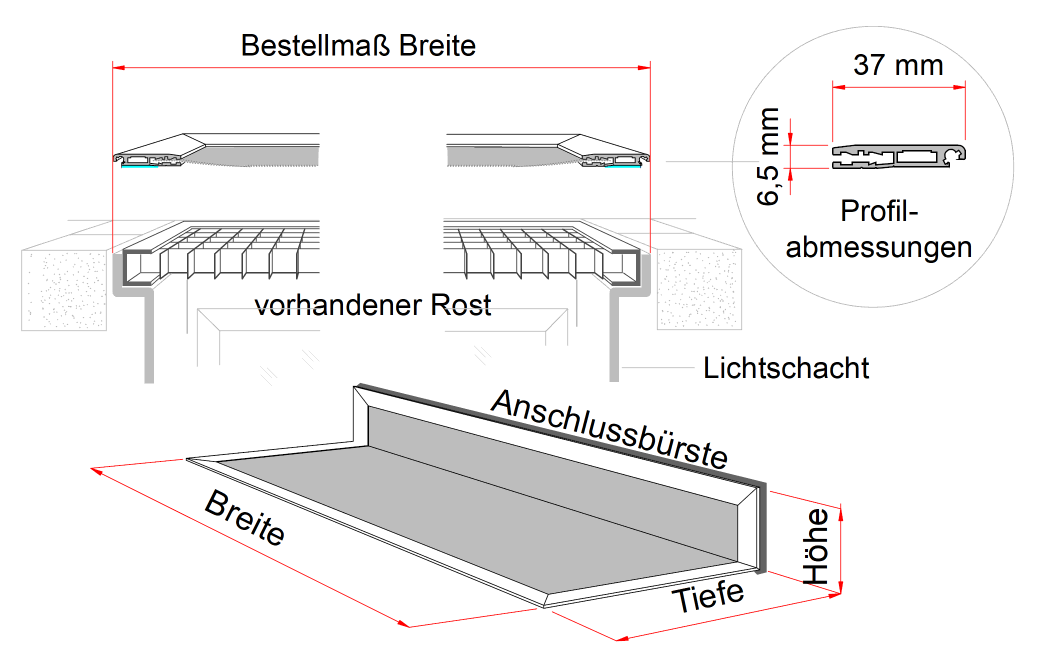

Bestellmaß Breite ermitteln:

1. Legen Sie fest, ob und wie weit die Abdeckung seitlich über den Gitterrost ragen soll, dabei berücksichtigen:

- bei Überstand muss der Rost mit der anschließenden Fläche eben sein

- der aufgekantete Teil muss min. 1 cm vor der Wand anliegen

- die Befestigungsmöglichkeiten (siehe ganz unten) für den gewählten Überstand beachten

2. Bestimmen Sie danach das gewünschte Bestellmaß Breite = Aussenmaß der Abdeckung




Lichtschachtgitter mit Aufkantung

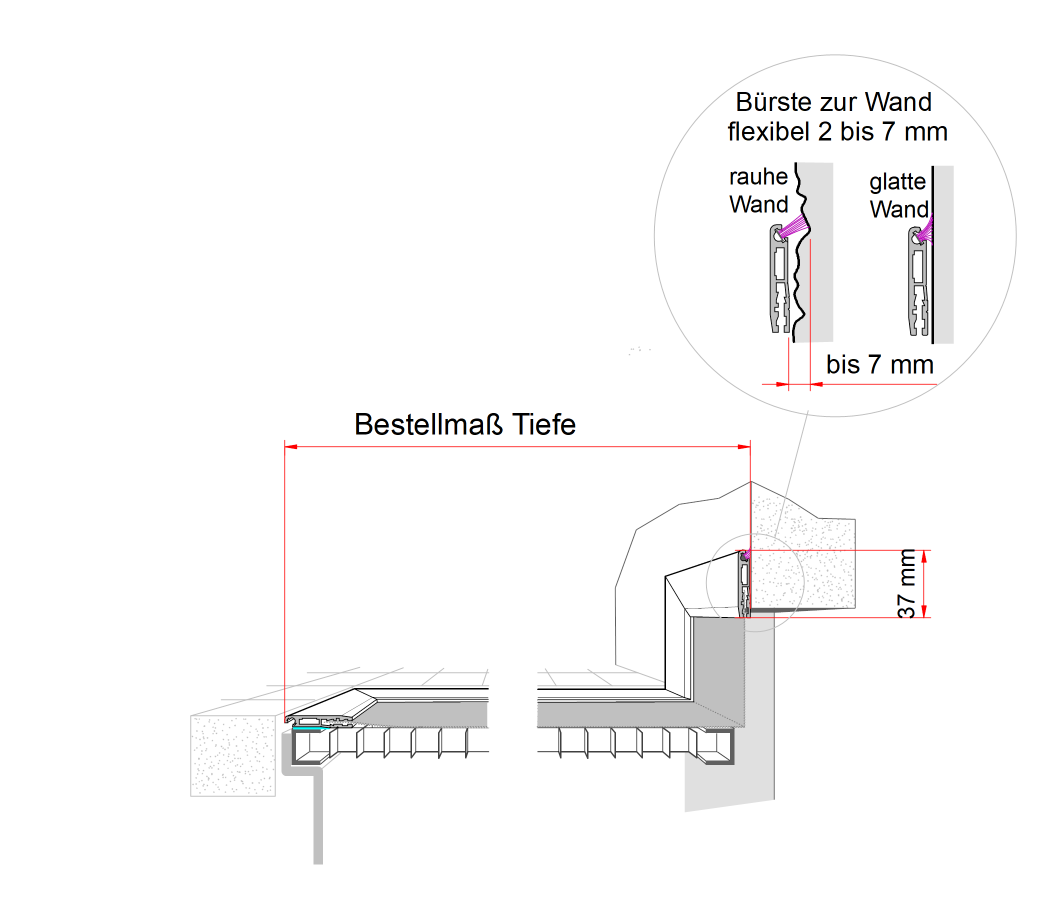

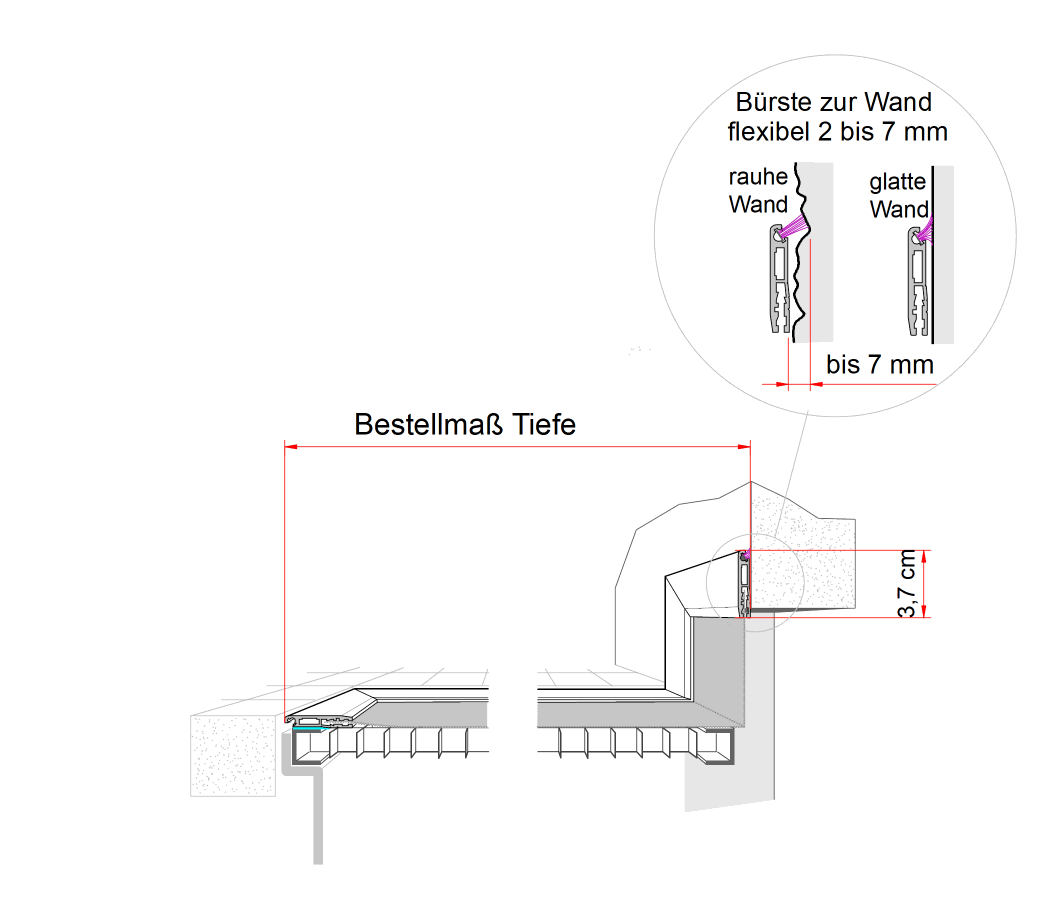

Bestellmaß Tiefe ermitteln:

3. Legen Sie die Position der Vorderkante fest, dabei den evtl. gewünschten Überstand mit einbeziehen, beachten:

- bei Überstand muss der Rost mit der anschließenden Fläche eben sein

- die Befestigungsmöglichkeiten (siehe unten) für den gewählten Überstand beachten

4. Messen Sie von der geplanten Vorderkante bis an die Wand, dieses Maß ist das Bestellmaß Tiefe. Für die Wandanschlussbürste muss kein Abzug berücksichtigt werden.

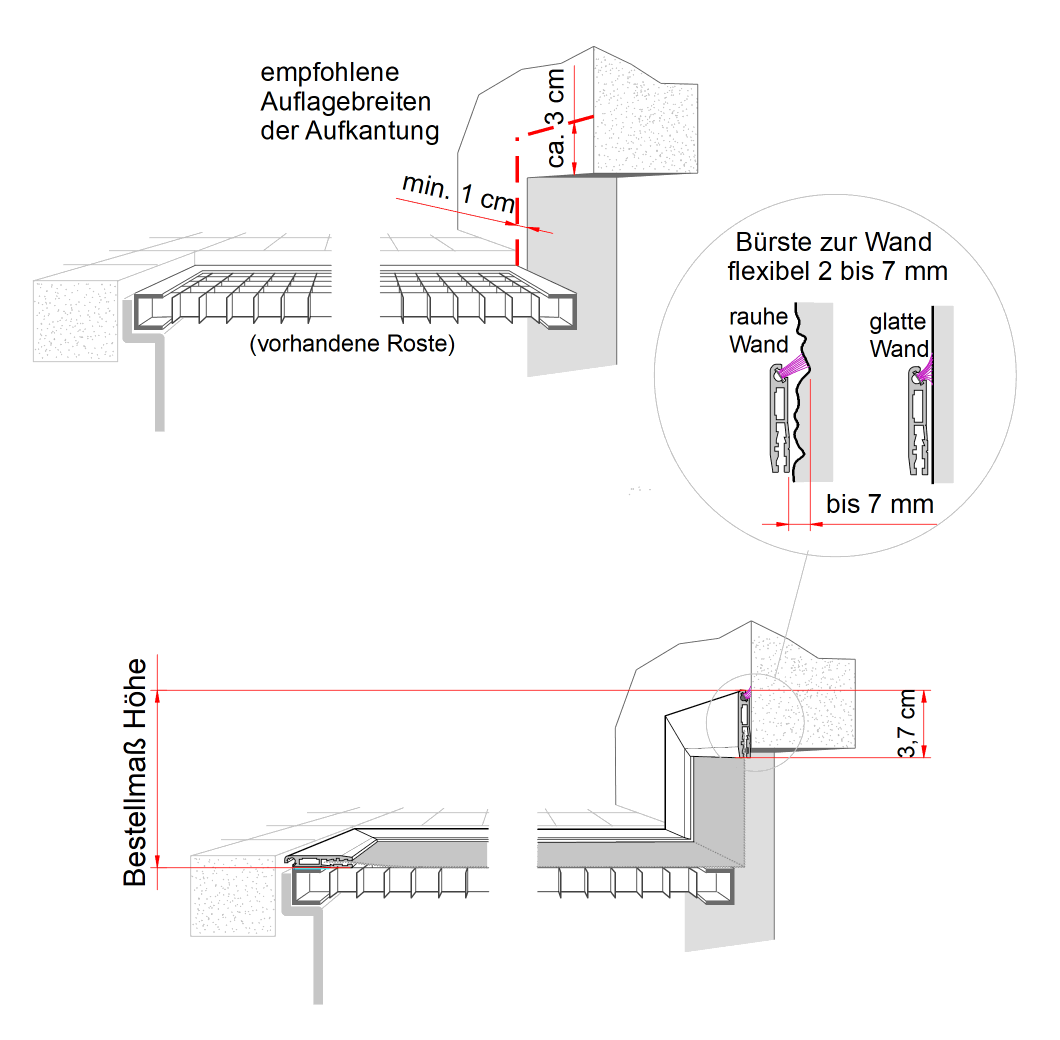

Bestellmaß Höhe ermitteln:

5. Legen Sie die Oberkante des aufgekantenten Teils fest: Wir empfehlen ca. 3 cm Auflage über der Fensteröffnung.

6. Messen Sie von der Oberfäche des Rosts bis zur geplanten Oberkante, dieses Maß ist das Bestellmaß Höhe.


Kellerschachtgitter-Befestigung

Befestigung mit Klammern und Schrauben (Foto-Beispiele siehe oben)
Vorteile der Schraubmontage: Unabhängig von der Beschaffenheit der Rostkante und auch bei größeren Überständen möglich. Ein grosser Überstand ist z.B. sinnvoll wenn breite Fugen optisch abgedeckt werden sollen.

Im Lieferumfang: 4 Befestigungssätze bestehend aus Klammermutter, rostfreier Schraube und Tellerscheibe. Bürstendichtungen an den Auflageflächen.


Kellerschachtgitter-Befestigung

Klebebefestigung
Vorteile der Klebemontage: Unsichtbare Befestigung, einfach ausführbar - feste Verbindung von Rahmen und Rost (Rost kann zusammen mit der Abdeckung
herausgenommen werden)

Keine Klebemontage bei - zu schmaler Rostkante (unter 4 mm) - größeren Überständen (Klebeband wäre ausserhalb der Rostkante)
Im Lieferumfang: komplett mit Kautschukklebeband umlaufend aufgeklebt (Bei Aufkantung 3-seitig)


Dübelmontage Lichtschchtabdeckung

Dübelmontage
Vorteile der Dübelmontage: Sehr sichere und feste Verbindung, wenn die Abdeckung auf der Einfassung und nicht direkt auf der Roste montiert werden soll.
Beispiel: Ältere Lichtschächte mit Betoneinfassung und Stabrosten, auf denen keine andere Befestigung möglich ist.

Im Lieferumfang:Rostfreie Schrauben und Dübel 6 mm, Anzahl nach Größe der Abdeckung.Bürstendichtungen an den Auflageflächen.

Aufmaßzeichnung drucken (PDF)

Fragen und Antworten zum Produkt

Zusatzinformation

Fertigungsart
Fertigelement

Ausführung

Profile 37 x 6,5 mm, Aluminium silber eloxiert, kratzfest, Eckverbindungen mit Edelstahlwinkeln verpresst, Streckmetall oder Gewebe im Rahmen punktuell fest vergossen, Montage und Bürstenoptionen nach Auswahl

Lieferumfang

Montagefertige Abdeckung mit Befestigungsmaterial und Anleitung
