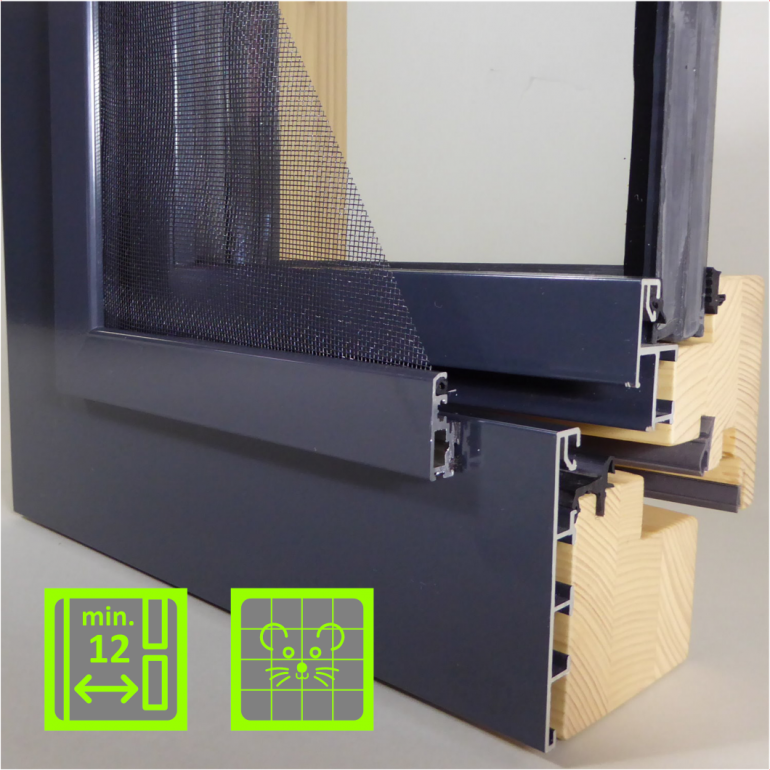

SR-2 Kellerfenster - Insektenschutz | für Alufenster | Fertigelement

Kellerfenster-Insektenschutz mit Edelstahlgitter, Nagerschutz - unüberwindbar für Ratten und Mäuse.

Whatsapp-Chat starten
  • 4-Punkt Befestigung
  • standardmäßig mit seitlichen Drehhaltern
  • geeignet für alle flächenbündig schließende Fenster mit mind. 5 mm Schattenfuge


Konfigurierbar in folgenden Rahmenfarben:


Downloads
SR1-3_Montageanleitung (338.82 kB)

Maximal 7 Zeichen

Sonderpreis 87,19 € Regulärer Preis 96,88 €
Inkl. 19% MwSt., exkl. Versandkosten

Aufmassanleitung

Aufmaßanleitung - Schritt für Schritt:

Bestellbreite ermitteln

Bestellbreite ermitteln

  • Messen Sie die Breite der lichten Rahmenöffnung, Maß B1 in der Zeichnung
  • Bestellmaß Breite berechnen:
    B1 + max. 30 mm

Bestellhöhe ermitteln

  • Messen Sie die Höhe der lichten Rahmenöffnung, Maß H1 in der Zeichnung
  • Bestellmaß Höhe berechnen:
    H1 + 30 mm

Maß X ermitteln

  • Messen Sie die Dicke der äußeren Rahmenkante inkl. Dichtung falls vorhanden, Maß  X in der Zeichnung
Hinweise



Fragen und Antworten zum Spannrahmen SR-2



Thema: Aluminiumfenster mit flächenbündig schließendem Flügel, Details



Wie wird der Rahmen eingesetzt?

Der SR-2 Spannrahmen wird mit den unteren Z-Winkel in den Fensterrahmen eingehängt. Die seitlichen Drehhalter dienen zum einen als Haltegriffe und obere Verriegleung. Es sind keineoberen Z-Winkel vorhanden. Diese würden beim schließen des Fensterflügels kollidieren.


Warum sind die Maßzugaben für die Höhe genau vorgegeben, obwohl die Haltewinkel höhenverstellbar sind?

Da die seitliche Auflage mit 15 mm festgelegt ist, sollte die obere und untere auch mindestens 15 mm betragen, damit trotz der Profilkantenform der Rahmen noch ausreichend aufliegt. Bei ausreichend Platz kann in der Höhe aber ruhig etwas mehr zugerechnet werden.

In der Breite dagegen ist es wichtig, das Maß nicht zu überschreiten, da die Haltewinkel nachher durch den Fensterrahmen nach innen ragen. Wurde die Breite zu groß bestellt, lässt sich der Rahmen nicht einsetzen.


Ausführung



Rahmen aus Aluminiumprofilen 30 x 10 mm, mit massiven Alu-Eckwinkeln verpresst, rückseitige Bürstendichtungen, 4-Punkt-Befestigung mit rostfreien verstellbaren Beschlägen (von aussen nicht zu sehen), Gewebe nach Auswahl

Lieferumfang



Fertigelement + Beschläge (werden lose mitgeliefert) + Montageanleitung
