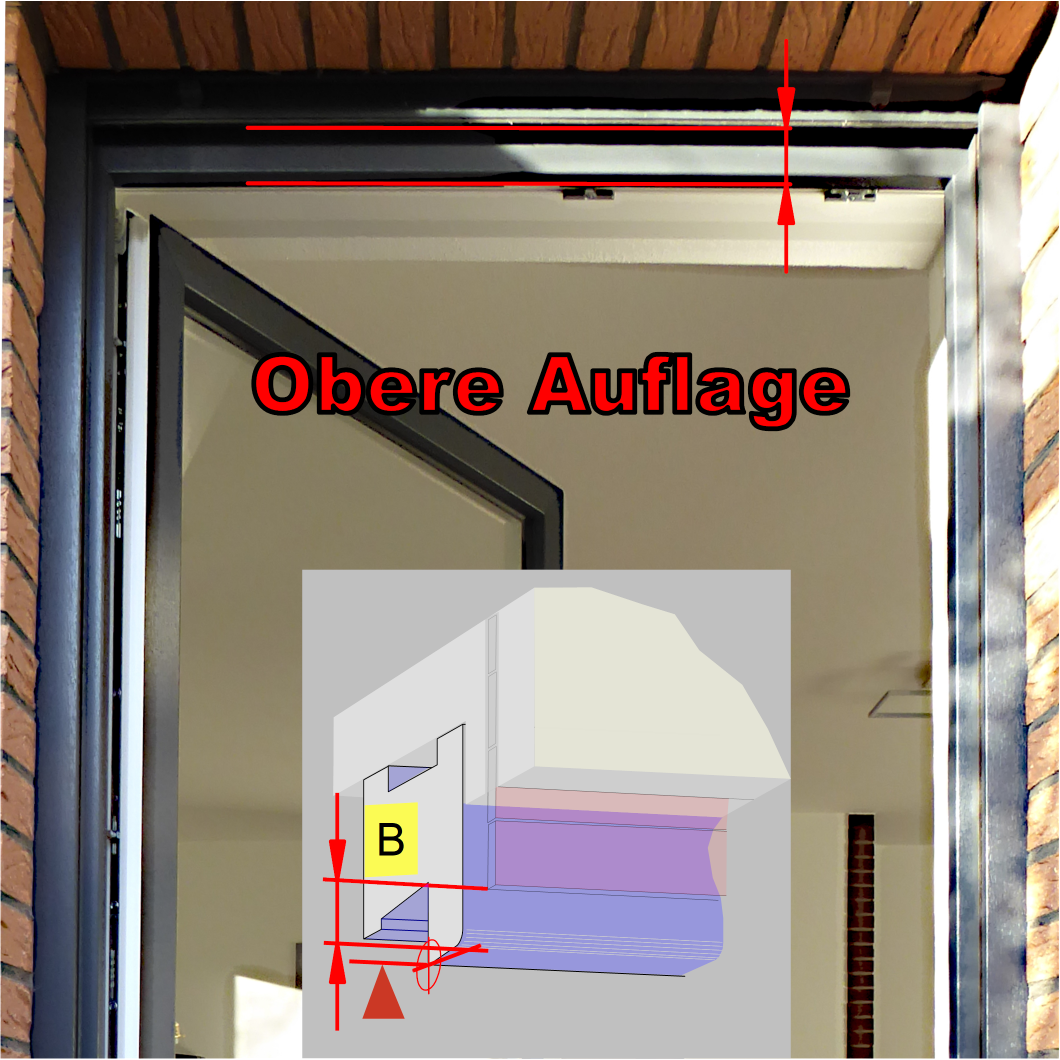

Messen Sie vom Fensterrahmen bis zum Rolladenpanzer.
DT-FR Flache Fliegengittertür | Falzprofil+Rahmen | Fertigelement
Flache Fliegengittter-Falztür mit umlaufendem Einbaurahmen, montagefertig.
- Auch verwendbar bei fehlender seitlicher Auflage
- Montage auch seitlich an der Rolladenführung
- ab 16 mm Rolladenabstand einsetzbar
- Klebemontage bei vorhandener Fläche möglich
Konfigurierbar in folgenden Rahmenfarben:
Downloads
Configure DT-FR Flache Fliegengittertür | Falzprofil+Rahmen | Fertigelement
PLATZVERHÄLTNISSE PRÜFEN
Dieses Produkt ist nicht kompatibel
Link - Alternativprodukt:

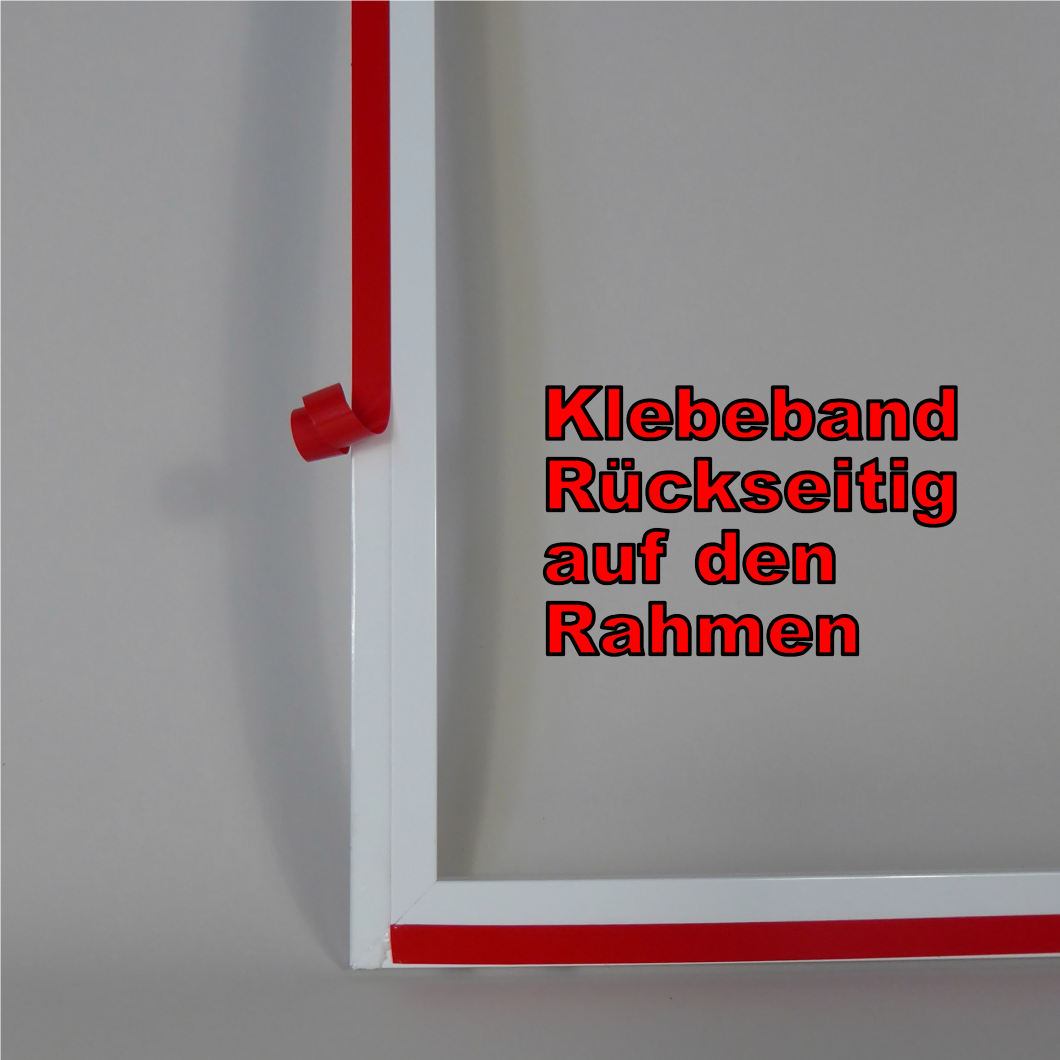

Klebemontage umlaufend möglich
Wählen Sie in den Optionen die Montagevariante "Klebeband kompl." an!

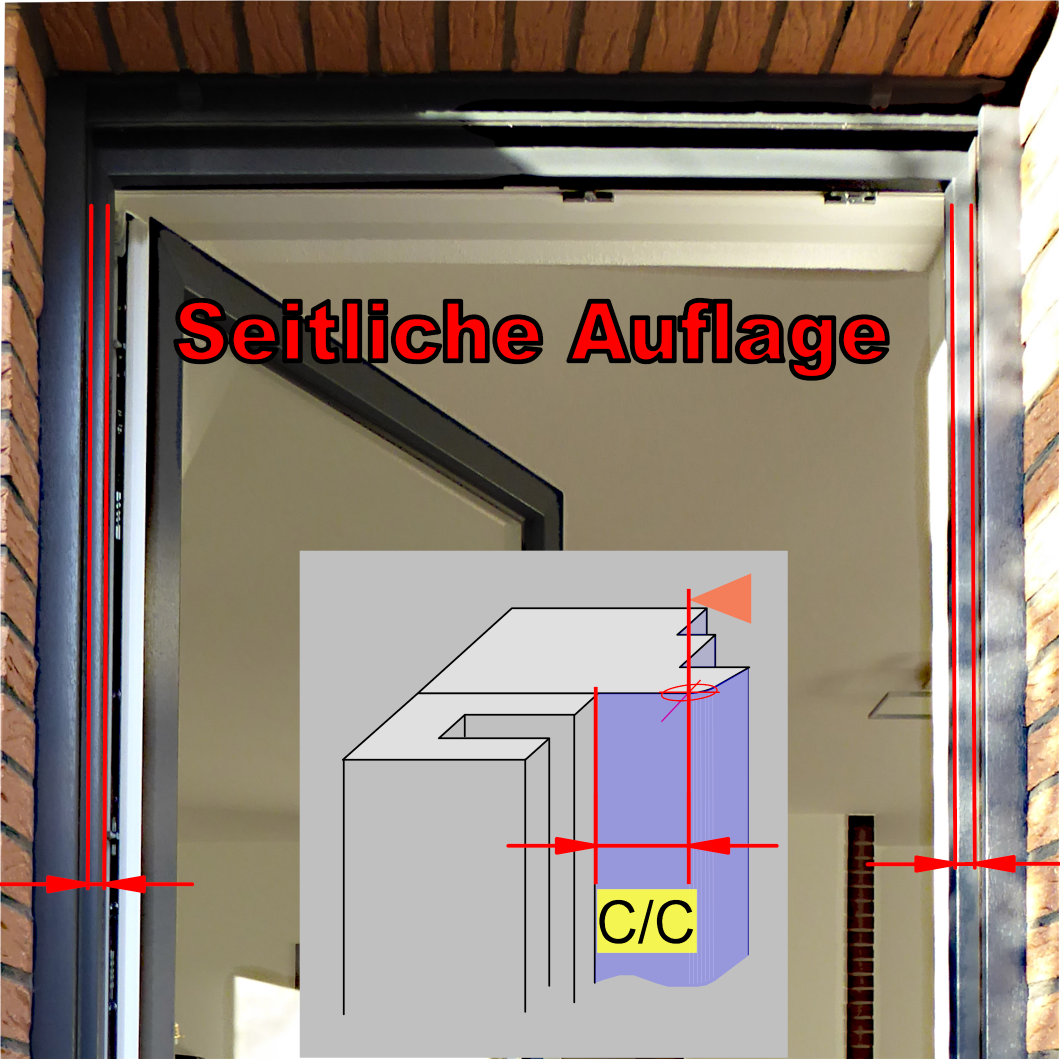

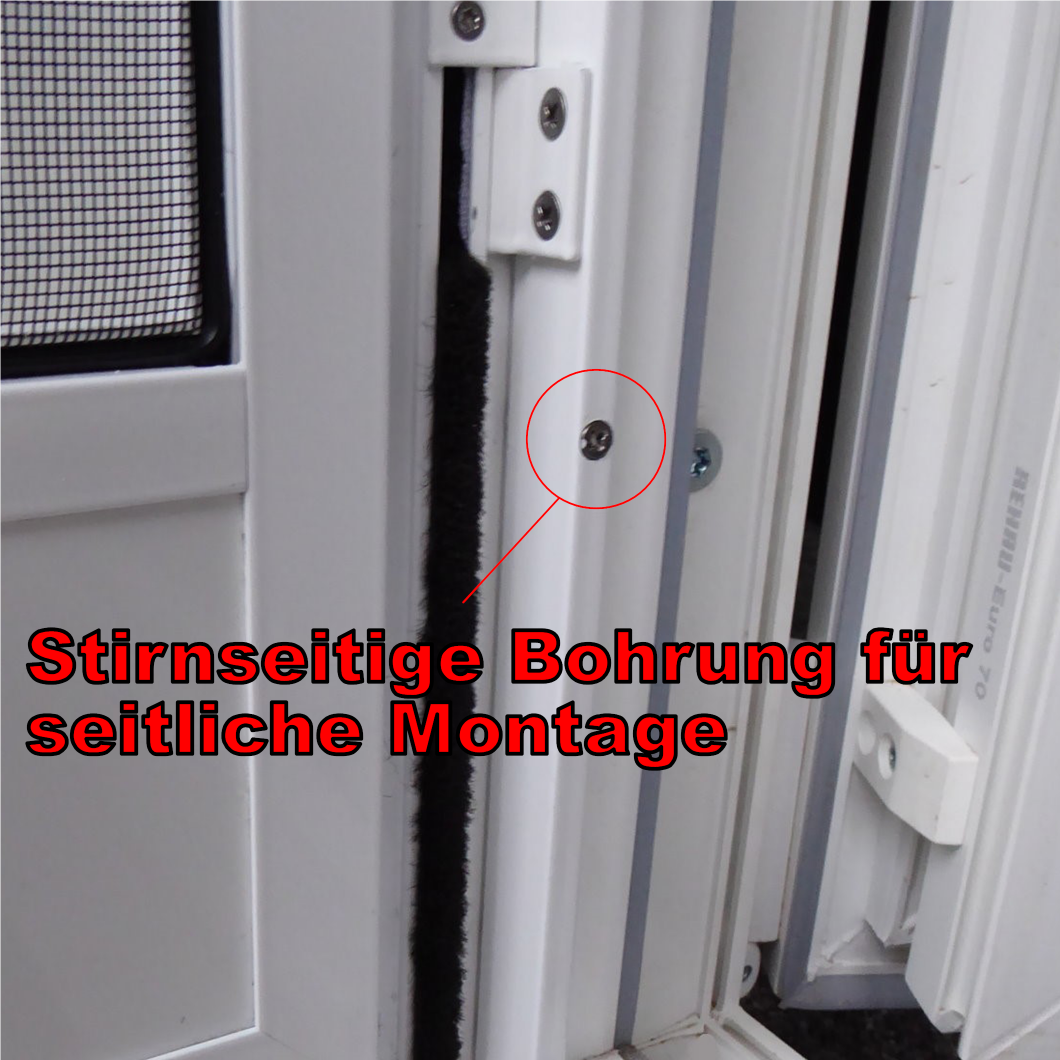

Seitliche Befestigung in Die Rolladenführung
Wählen Sie in den Optionen die Montagevariante "Bohren stirns." an!
Wählen Sie in den Optionen den 3-seitigen Montagerahmen an!
Dieses Produkt ist nicht kompatibel
Sonderausführung anfragen
Maße

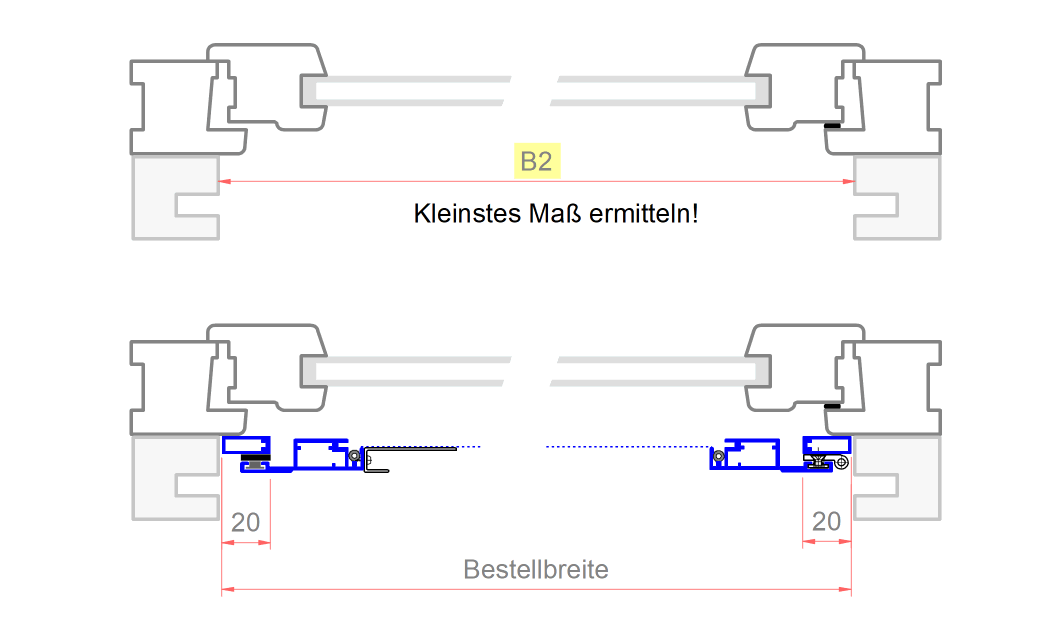

Bestellbreite ermitteln:
- Breite messen: Messen Sie die KLEINSTE Breite zwischen den seitlichen Begrenzungen, das Maß ist mit B2 angegeben.
- Bestellbreite berechnen:
B2 - min. 1 mm = Bestellmaß Breite
Bestellhöhe ermitteln

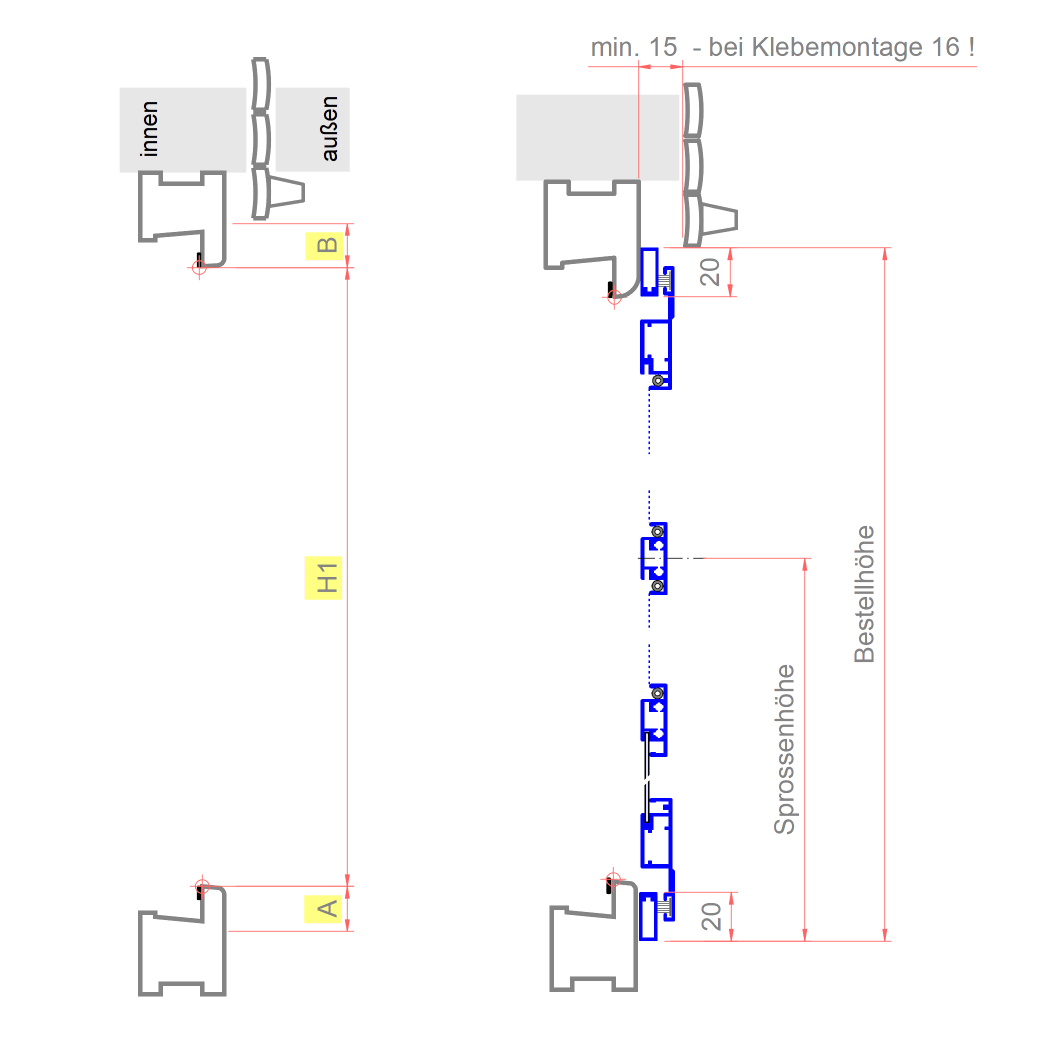

Fall 1: 4-seitiger Montagerahmen
-
Lichte Höhe messen: Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H1 angegeben.
-
Bestellmaß Höhe berechnen:
H1 + A + B= Bestellmaß Höhe
Bestellhöhe ermitteln

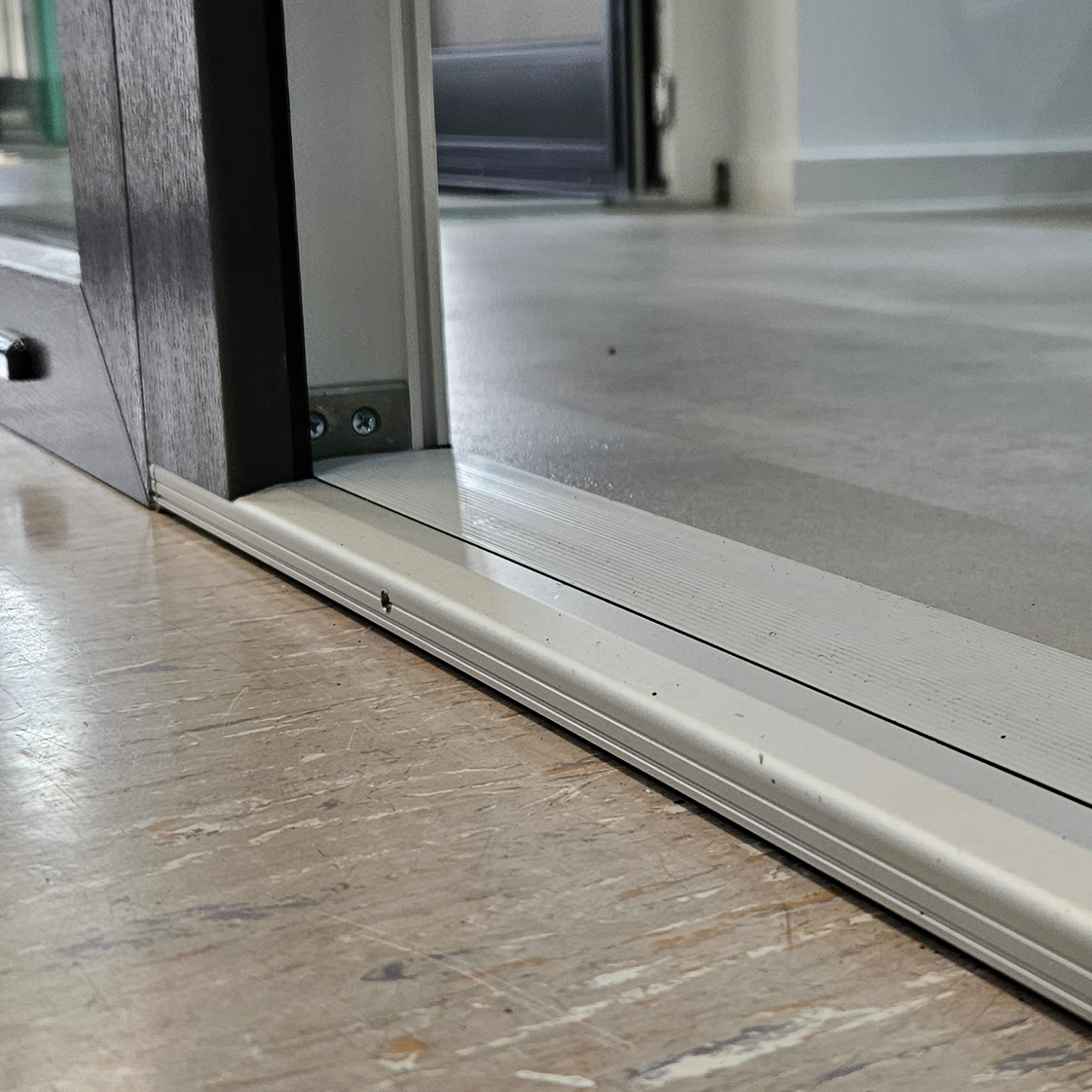

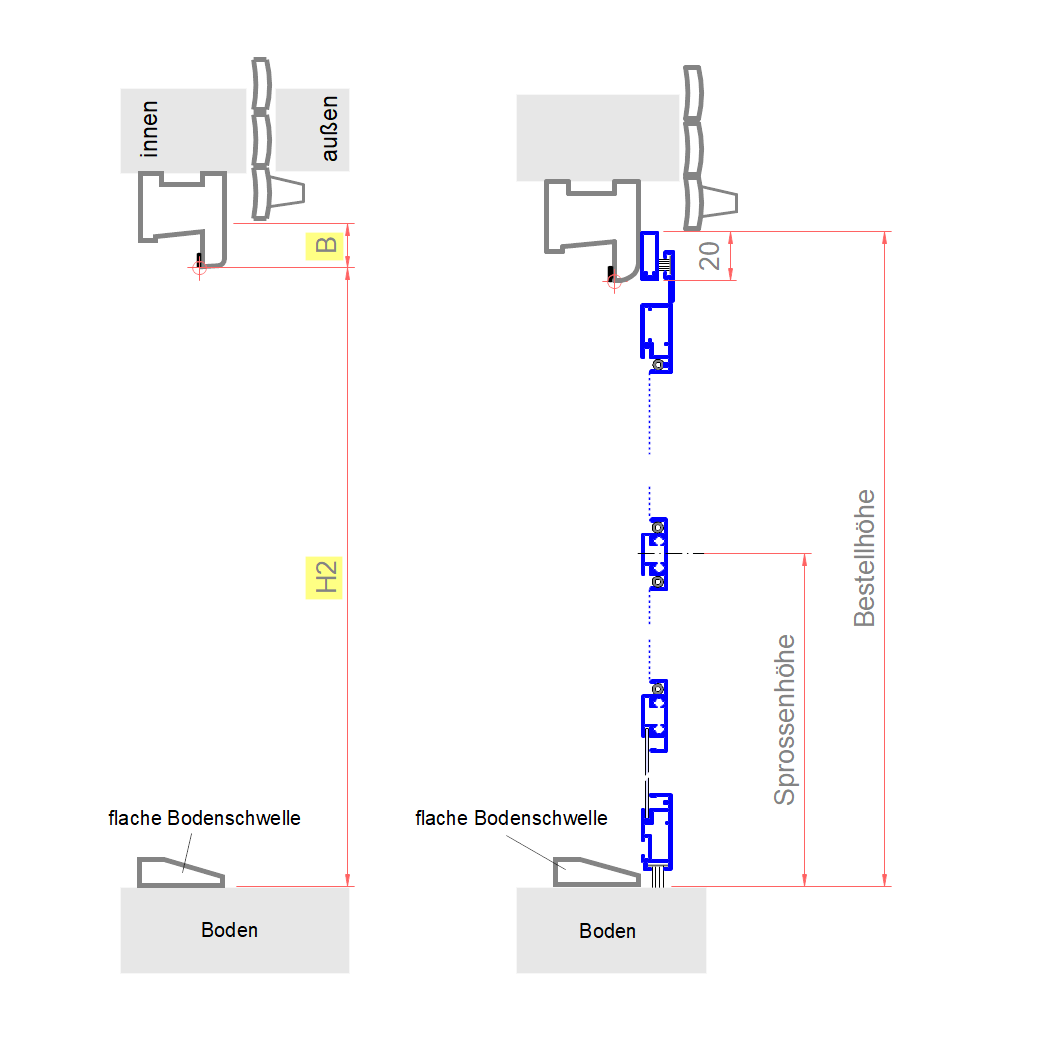

Fall 2: Für Türen mit flacher Bodenschwelle (Barrierefrei)
3-seitiger Montagerahmen
- Messen Sie die Höhe von der inneren Rahmenkante oben bis zum Boden, das Maß ist in der Zeichnung mit H2 angegeben.
- Bestellhöhe mit Bürstenprofil berechnen:
H2 + 20 mm = Bestellmaß Höhe
Achtung: Wählen Sie inden Optionen den 3-seitigen Montagerahemen an!
Optionen
Material
schwarz
grau
Hi-Trans
Polltex
Edelstahl-Ultra
Edelstahl-Natur
schwarz/PET
(oberes Gewebefeld mit schwarzem Fiberglasgewebe / unteres Gewebefeld mit PET-Screen Haustiergewebe)
Hi-Trans/Pet
(oberes Gewebefeld mit schwarzem Fiberglasgewebe / unteres Gewebefeld mit PET-Screen Haustiergewebe)
Kennzeichnung
Maße geprüft?
