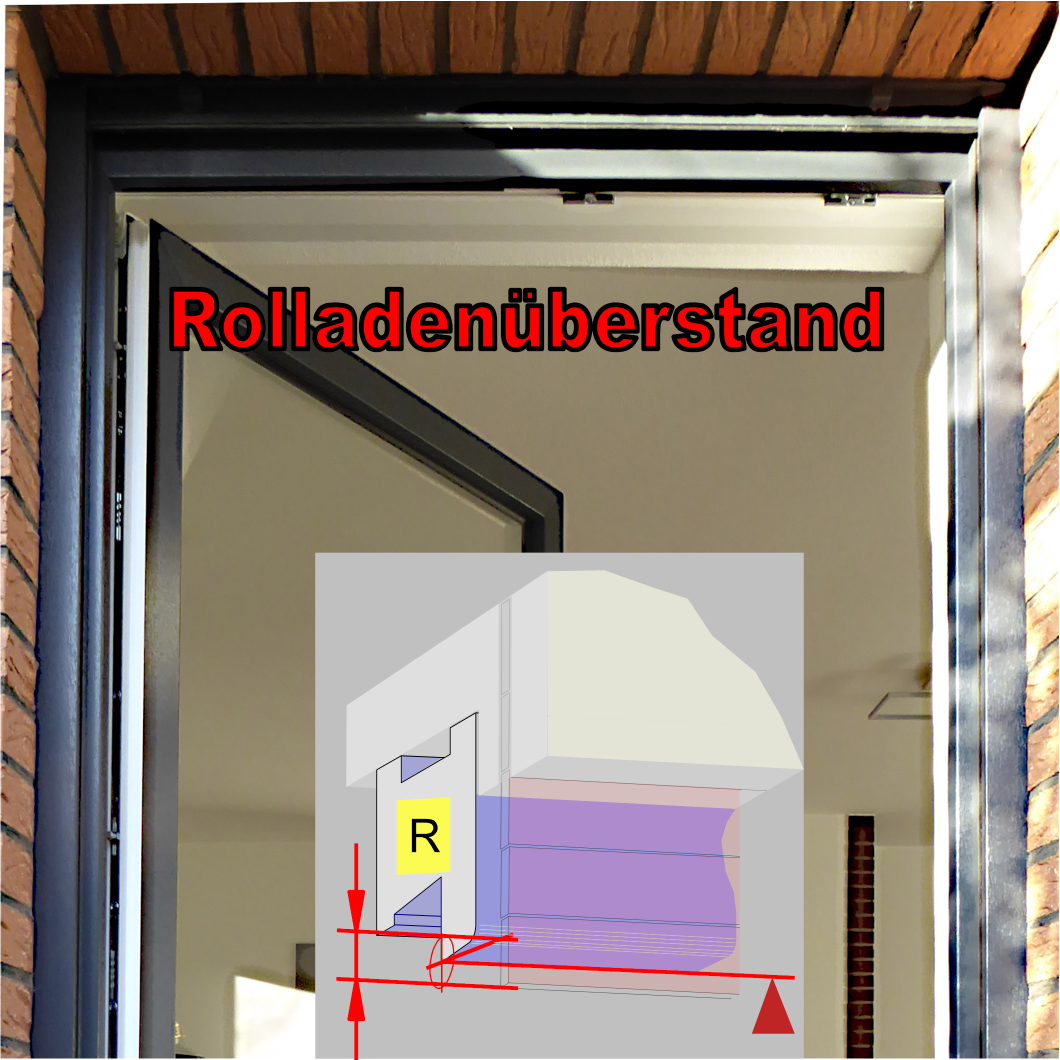

Messen Sie vom Fensterrahmen bis zum Rolladenpanzer.

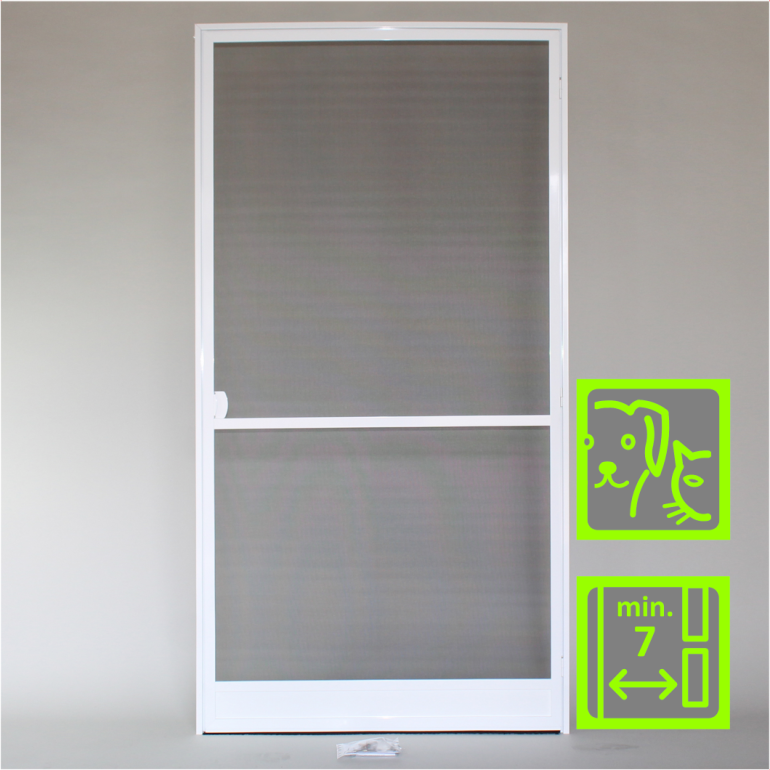

DTZR Flache Fliegengittertür | Z-Rahmen | Fertigelement
Fliegengittter-Drehtür montagefertig, mit Montagerahmen umlaufend oder 3-seitig.
- auspacken und einbauen
- mit Rahmen leicht montierbar
- Klebemontage möglich
Konfigurierbar in folgenden Rahmenfarben:
Configure DTZR Flache Fliegengittertür | Z-Rahmen | Fertigelement

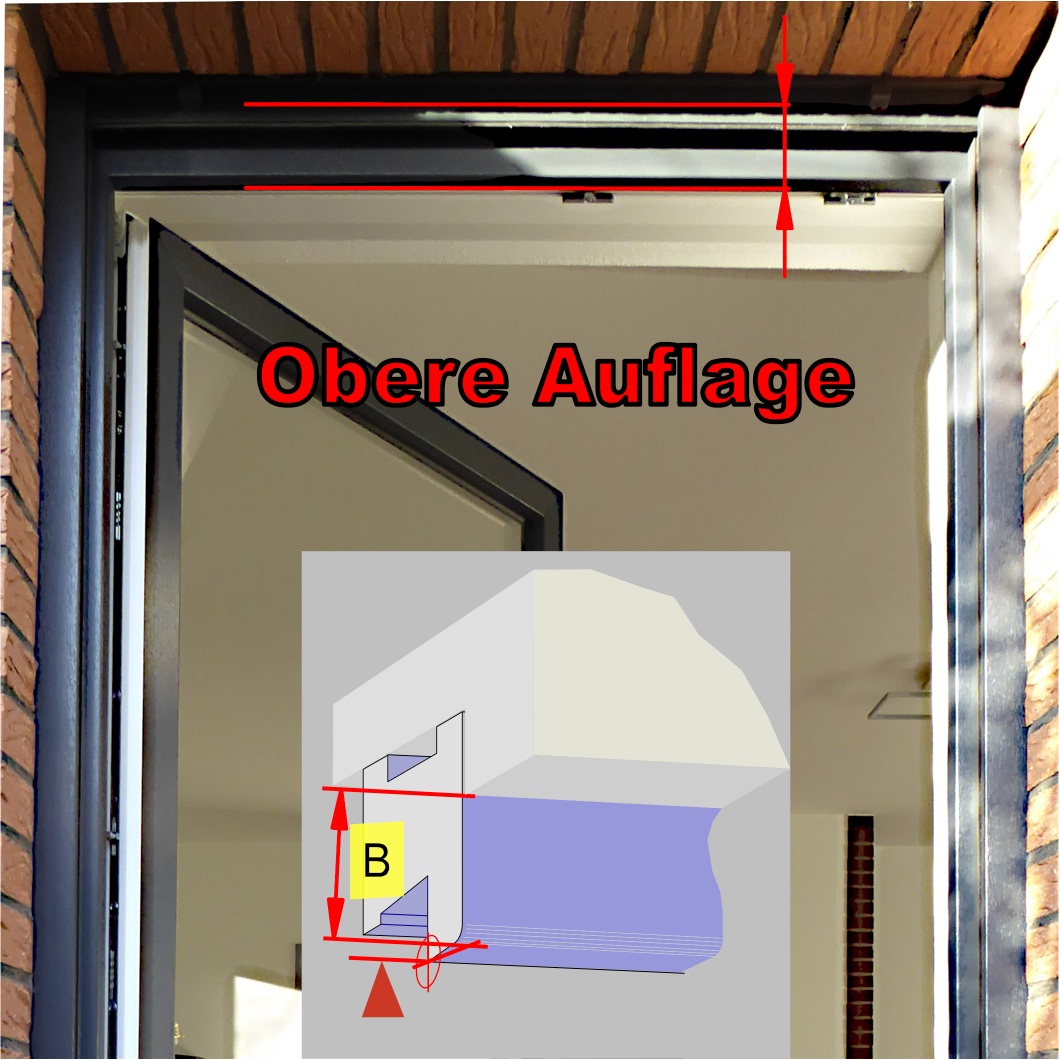

PLATZVERHÄLTNISSE PRÜFEN
Dieses Produkt ist nicht kompatibel
Kontaktieren Sie unseren technischen Service
Dieses Produkt ist nicht kompatibel
Kontaktieren Sie unseren technischen Service
Achtung!
Einbautiefe bei geschlossener Tür prüfen
Vorstehende Teile Beachten!
Dieses Produkt ist nicht kompatibel
Kontaktieren Sie unseren technischen Service
Dieses Produkt ist nicht kompatibel
Kontaktieren Sie unseren technischen Service
Dieses Produkt ist nicht kompatibel
Kontaktieren Sie unseren technischen Service
Maße

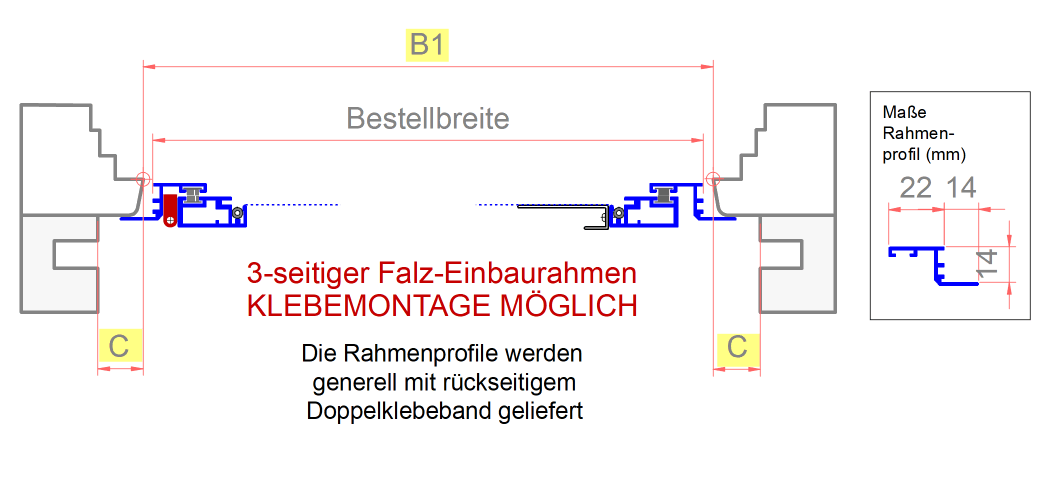

Bestellbreite ermitteln:
- Messen Sie die lichte Breite gemäß der Zeichnung, das Maß ist mit B1 angegeben.
- Bestellbreite berechnen:
B1 - 2 mm = Bestellmaß Breite
Bei sehr schrägen und tiefen Rahmenkanten ist oft kein Maßabzug erforderlich, dann am besten die Maße in der Einbauebene (1,4 cm hinter Rahmenaußenfläche) ermitteln.

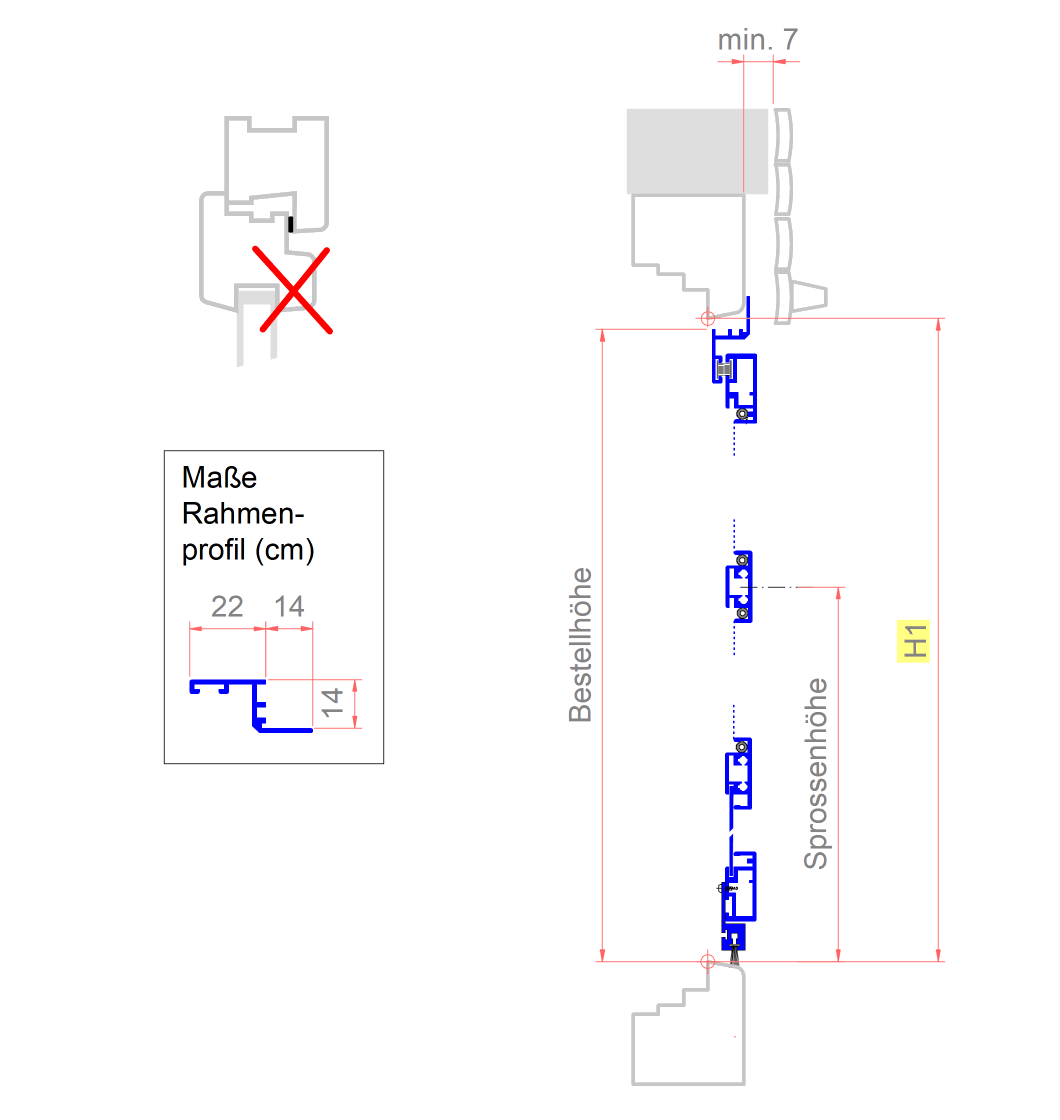

Bestellhöhe ermitteln:
- Messen Sie die lichte Breite gemäß der Zeichnung, das Maß ist mit H1 angegeben.
- Bestellhöhe berechnen:
H1 - 2 mm= Bestellmaß Höhe
Hinweis: der Abzug ist für Toleranzen bzw. für Einsatz von Dichtband vorgesehen. Bei sehr geraden Flächen kann weniger abgezogen werden.
Material
schwarz
grau
Hi-Trans
Polltex
Edelstahl-Ultra
Edelstahl-Natur
schwarz/PET
(oberes Gewebefeld mit schwarzem Fiberglasgewebe / unteres Gewebefeld mit PET-Screen Haustiergewebe)
Hi-Trans/Pet
(oberes Gewebefeld mit Hi-Trans / unteres Gewebefeld mit PET-Screen Haustiergewebe)
Optionen
Kennzeichnung
Maße geprüft?
