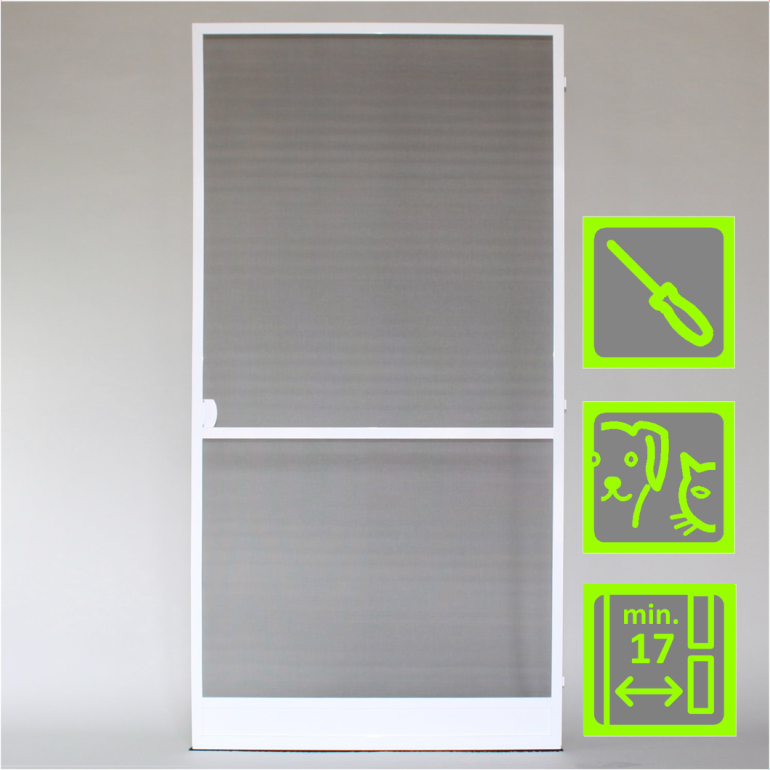

DT Fliegengittertür ohne Montagerahmen | Bausatz
Fliegengittter-Drehtür aufliegend, Maß-Bausatz. Auch für einseitige Abdeckung von Doppeltüren.
- Montage auf Türrahmen
- slide Eckverschraubung
- handliche Griffe nach Wahl
- Option: Soft-Türschließer
Achtung!: Soft-Türschließer kann erst ab eine Bestellbreite
von 720 mm angebracht werden!
Konfigurierbar in folgenden Rahmenfarben:
Downloads
Configure DT Fliegengittertür ohne Montagerahmen | Bausatz
PLATZVERHÄLTNISSE PRÜFEN
Dieses Produkt ist nicht kompatibel
Alternativprodukt:
Es ist ein zusätzliches Verbreiterungsprofil notwendig!
Wählen Sie in den Optionen das Bürstenprofil an!
Beachten Sie in der Aufmaßanleitung, die Bestellhöhe mit Bürstenprofil!
Dieses Produkt ist nicht kompatibel
Alternativprodukt:
Maße
Bestellbreite ermitteln:
- Messen Sie die Breite (Maßpunkte in der Zeichnung), das Maß ist mit B1 angegeben. Hier wird nicht das lichte Maß genommen, sondern ab Beginn der ebenen Fläche gemessen
- Bestellbreite berechnen:
B1 + 20 + 20 = Bestellmaß Breite (Standard)
Bestellbreite ermitteln:
- Messen Sie die Breite (Maßpunkte in der Zeichnung), das Maß ist mit B1 angegeben. Hier wird nicht das lichte Maß genommen, sondern ab Beginn der ebenen Fläche gemessen
- Bestellbreite berechnen:
B1 + 12 + 12 = Bestellmaß Breite (Mindestauflage)
Kontrolle: die Bestellbreite muss min. 10 mm kleiner sein als das Maß B2

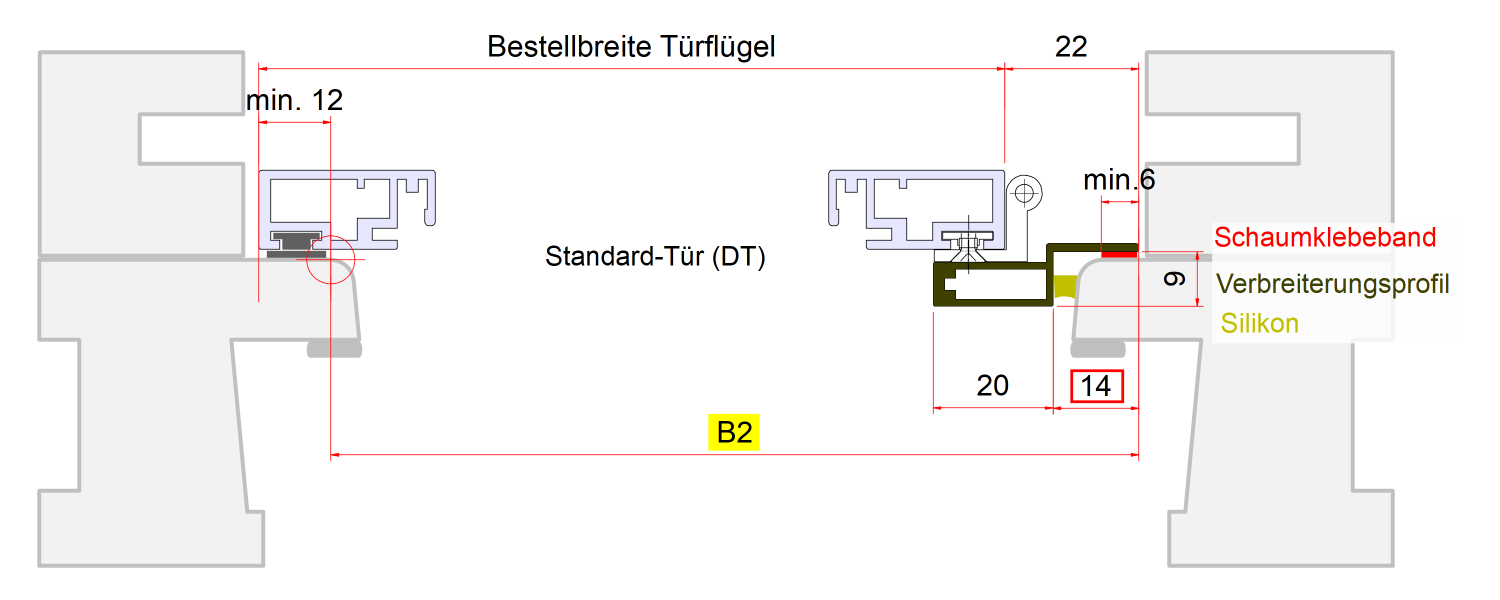

Maßberechnung Bestellbreite für normale Drehtüren:
Ermitteln Sie das Maß B2:
Punkt 1 = Magnetseite Beginn der ebenen Außenfläche des Türrahmens (roter Maßpunkt), Punkt 2 = Geplante Außenkante des Verbreiterungsprofils. Diese ist normalerweise gleich mit der seitlichen Begrenzung, sofern die max. Auflage des Profils von 14 mm nicht überschritten wird.
Bestellbreite Türflügel: Maß B2 - 10 mm*
*Die Berechnung gilt für die Mindestauflage von 12 mm an der Magnetseite, falls dort mehr Platz zur Verfügung steht, kann die Bestellbreite entsprechend erhöht werden.
Bestellhöhe ermitteln:
- Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H1 angegeben.
- Bestellmaß Höhe berechnen:
H1 + 15 + 15 = Bestellmaß Höhe (Mindestauflage)
H1 + 15 + 25 = Bestellmaß Höhe (Standard)
- Die untere Auflage kann ruhig größer sein sofern Platz vorhanden, dann ist das Sockelblech von innen weniger sichtbar
Bestellhöhe ermitteln:
Option - mit Bürstenprofil
- Messen Sie die Höhe ab Boden bzw. vorstehender Kante, das Maß ist in der Zeichnung mit H2 angegeben.
- Bestellhöhe mit Bürstenprofil berechnen:
H2 + 15 mm = Bestellmaß Höhe inkl. Bürste
Material
schwarz
grau
Hi-Trans
Polltex
Edelstahl-Ultra
Edelstahl-Natur
schwarz/PET
(oberes Gewebefeld mit schwarzem Fiberglasgewebe / unteres Gewebefeld mit PET-Screen Haustiergewebe)
Hi-Trans/Pet
(oberes Gewebefeld mit Hi-Trans / unteres Gewebefeld mit PET-Screen Haustiergewebe)
