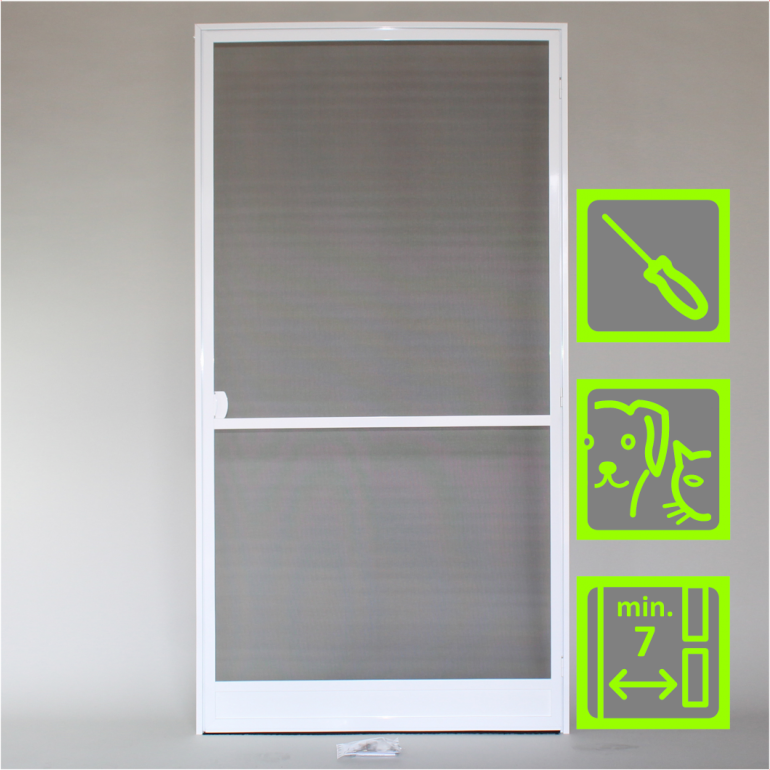

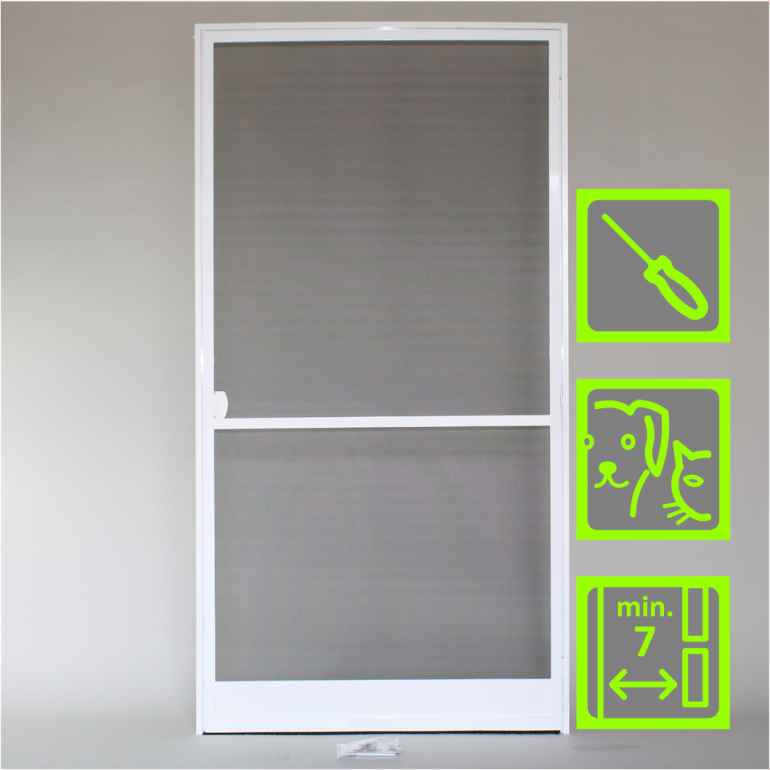

DTZR Flache Fliegengittertür | Z-Rahmen | Bausatz

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Bei den Gewebe-Kombinationen "Hi-Trans / Pet" oder "schwarz / Pet" ist für das untere Feld das Haustiergewebe vorgesehen (Pet-Screen)

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 98,5

Bestellhöhe laut Zeichnung in cm, z.B.215,4

Sprossenhöhe laut Zeichnung in cm, z.B. 90 (Standardhöhe)

Griffe (mit Ausnahme der Griffschale) werden lose mitgeliefert und erst bei Montage angeschraubt

Das Sockelblech kann bei weniger beanspruchten Türen weggelassen werden, jedoch nicht bei Türen ab 100 cm Breite.

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

DTZR Flache Fliegengittertür | Z-Rahmen | Bausatz
214,50 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 8-10 Werktage bis Versand

Fliegengittter-Drehtür Maß-Bausatz mit dreiseitigem Z-Einbaurahmen, unten mit Bürstenprofil. Durch getrennte Rahmenprofile auch halbseitig für Doppeltüren verwendbar.
Weitere Details im Produkt-Tab 'Ausführung'
- nur 7 mm Platzbedarf
- wenig seitliche Auflage
- Klebemontage möglich
- Sehr einfache Montage
zur Aufmaßzeichnung
ODER

Beschreibung

Details

Messanleitung drucken (PDF)    Bau-/Montageanleitung drucken (PDF)    Fragen und Antworten zum Produkt

Z-Rahmentür Begrenzungen

 Einbauverhältnisse prüfen nach Zeichnungsangaben:

Rolladenabstandmin. 0,7 cm
Auflage seitlich (C)min. 1,3 cm
Überhang Rolladenkante (R) max. 0,5 cm
Einbautiefe im Türrahmen (T)1,4 cm



Achtung: Einbautiefe bei geschlossener Tür prüfen, vorstehende Teile beachten (Griff, Wetterschenkel)


Messanleitung flache Insektentür

Bestellbreite ermitteln:

1.) Messen Sie die lichte Breite gemäß der Zeichnung, das Maß ist mit B1 angegeben.

Bestellmaß Breite berechnen:

Bestellmaß Breite:B1 - 0,2 cm



Bei sehr schrägen und tiefen Rahmenkanten ist oft kein Maßabzug erforderlich, dann am besten die Maße in der Einbauebene (1,4 cm hinter Rahmenaußenfläche) ermitteln.


Aufmaßanleitung Fliegenschutz-Drehtür flach

Bestellhöhe ermitteln:

2.) Messen Sie die lichte Höhe gemäß der Zeichnung, das Maß ist mit H1 angegeben.

Bestellmaß Höhe berechnen:

Bestellmaß Höhe:H1 - 0,2 cm



Anschlagrichtung: Bestimmen Sie beim Zusammenbau.



Alles über Haustierklappen (PDF)

Zusatzinformation

Montageart
versenkt
Fertigungsart
Bausatz lang
Insektenschutz-Bauart
einteilig
Lieferung als
Bausatz nach Maß
Breite der abzudeckenden Türfläche ca.
60 - 130 cm Drehtür 1Flg

Ausführung

Bausatz - Flügelprofile Aluminium 29 x 13,5 mm, mit Bürstendichtungen und Magnetband-Verschluss, Quersprosse 30 mm breit, gewebeteilend, Montagerahmenprofil 36 x 16 mm, Trittschutzsockel, Bürstenprofil unten, Profile gebohrt / gefräst, Eckverschraubung mit massiven Aluwinkeln, Gewebe nach Wahl

Lieferumfang

Montagefertiges Türelement, Befestigungsmaterial, Montageanleitung, Flacher Ziehgriff (Griffplatte) zum Austausch
