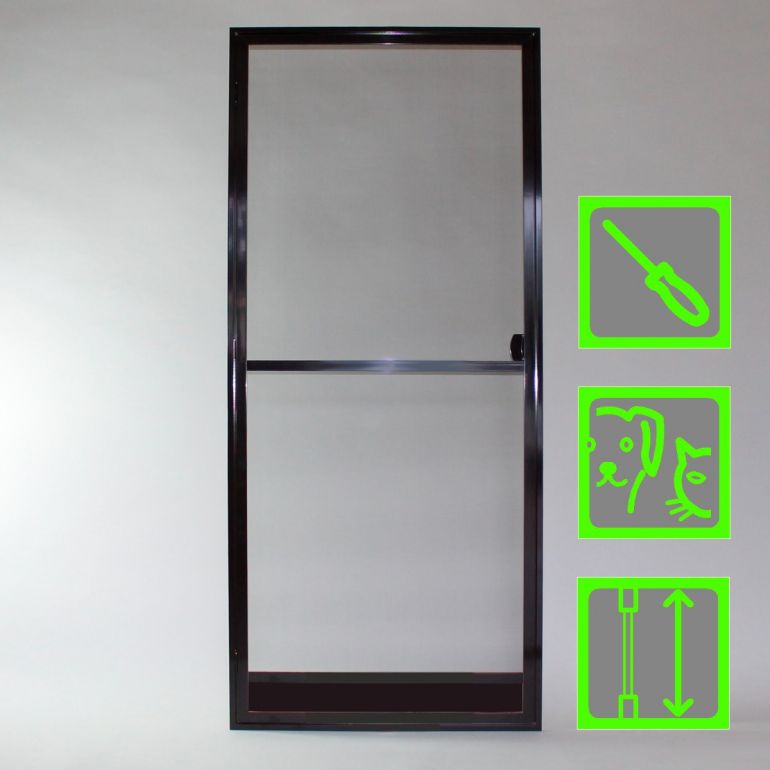

DTMR Fliegengittertür mit Montagerahmen | Bausatz

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Bei den Gewebe-Kombinationen "Hi-Trans / Pet" oder "schwarz / Pet" ist für das untere Feld das Haustiergewebe vorgesehen (Pet-Screen)

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 98,5

Bestellhöhe laut Zeichnung in cm, z.B.215,4

Sprossenhöhe laut Zeichnung in cm, z.B. 90 (Standardhöhe)

Wählen Sie zwischen zwei Rahmenausführungen (Bei 3-seitigem Rahmen hat der Türflügel unten ein verstellbares Bürstenprofil)

Montagezubehör:

Bei dreiseitigem Rahmen inkl. Schrauben und Rahmendübeln

Bei vierseitigem Rahmen inkl. Bohrlochkappen und kurzen Schrauben

Bei Klebemontage keine Verschraubung erforderlich, Spezial-Doppelklebeband rückseitig längs der Montagerahmen-Außenkanten

Griffe (mit Ausnahme der Griffschale) werden lose mitgeliefert und erst bei Montage angeschraubt

Das Sockelblech kann bei weniger beanspruchten Türen weggelassen werden, jedoch nicht bei Türen ab 100 cm Breite.

Alle Details zum Türschließer finden Sie im Textlink (pdf) unter der Zeichnung

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

* Pflichtfelder

DTMR Fliegengittertür mit Montagerahmen | Bausatz

Regulärer Preis: 192,80 €

Special Price 181,23 €

Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 7-11 Werktage

Fliegengittter-Drehtür als Maß-Bausatz, mit Montagerahmen umlaufend oder 3-seitig.
Weitere Details im Produkt-Tab 'Ausführung'

- Solide Eckverschraubung
- mit Rahmen leicht montierbar
- Klebemontage möglich
- Option: Soft-Türschließer
zur Aufmaßzeichnung
Beschreibung

Details

Aufmaßzeichnung drucken (PDF)  Fragen und Antworten zum Produkt

Montage in der Leibung (Montage auf Türrahmen siehe unten)

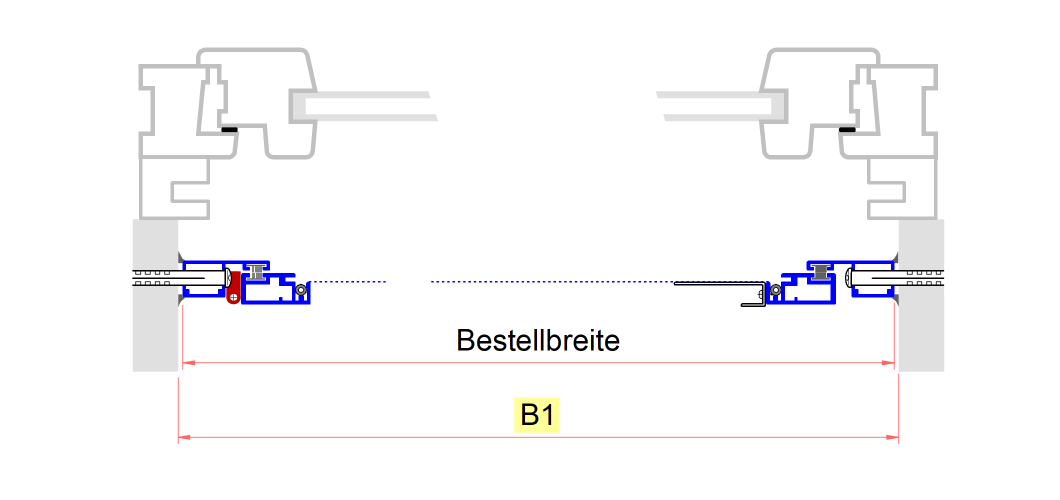

Messanleitung Drehtür Breite

1.) Einbauverhältnisse: Prüfen Sie mit einer Wasserwaage, ob die seitlichenLeibungsflächen im Lot sind,

2.) Messen Sie die kleinste Breite in der Leibung, Maß B2 in der Zeichnung. Bei nicht lotrechten Flächen muss die Abweichung noch vom Maß abgezogen und bei Montage ausgeglichen werden.

Anschlagrichtung: Bestimmen Sie beim Zusammenbau.

3.) Bestellbreite berechnen:

Bestellmaß Breite (Leibungsmontage)B2 - 0,4 cm

Der Abzug ist für Toleranzen bzw. für Einsatz von Dichtband vorgesehen. Bei sehr geraden Flächen kann weniger abgezogen werden.


Höhe ermitteln  (Leibungsmontage):

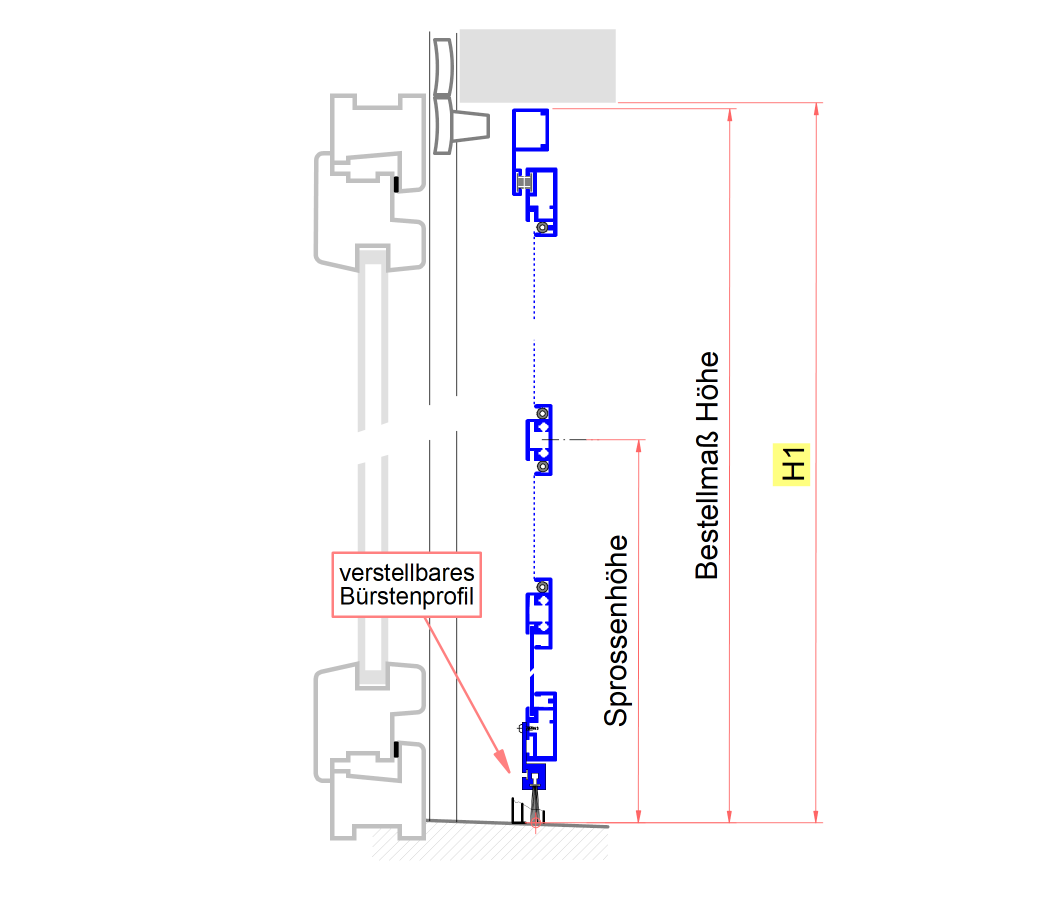

Messanleitung Höhe Drehtür DTMR

4.) Einbauverhältnisse: Prüfen Sie mit einer Wasserwaage, ob Boden und Sturz in Waage sind.

5.) Legen Sie die geplante Einbauebene fest = Abstand vom Türelement (dabei evtl vorstehende Türgriffe o.ä. berücksichtigen)

6.) Ermitteln Sie in der Einbauebene das kleinste Höhenmaß in der Leibung, das Maß ist in der Zeichnung mit H2 angegeben.

Bei nicht waagerechten Flächen muß die Abweichung noch abgezogen und bei Montage ausgeglichen werden (Die Bodenbürste des Türflügels kann um 0,5 cm nach unten verstellt werden)

7.) Bestellhöhe berechnen:

Bestellmaß Höhe (Leibungsmontage)H2 - 0,3 cm



Der Abzug ist für Toleranzen bzw. für Einsatz von Dichtband vorgesehen. Bei sehr geraden Flächen kann weniger abgezogen werden.


Montage auf dem Türrahmen - 4-seiter Montagerahmen

Messanleitung DTMR Türrahmenmontage

Einbauverhältnisse prüfen:

Rolladenabstandmin. 2,2 cmalternativ: DTFDTZR, DTFR



1a.) Messen Sie das kleinste Maß für die Breite, das Maß ist in der Zeichnung mit B2 angegeben.

2a.) Bestellbreite berechnen:

Bestellmaß Breite (Türrahmenmontage)B1 - 0,4 cm

Bei geraden und lotrechten Leibungsflächen / Rolladenschienen kann weniger abgezogen werden.


Bestellhöhe ermitteln (Türrahmenmontage, 4-seitiger Montagerahmen, auch für Klebemontage)

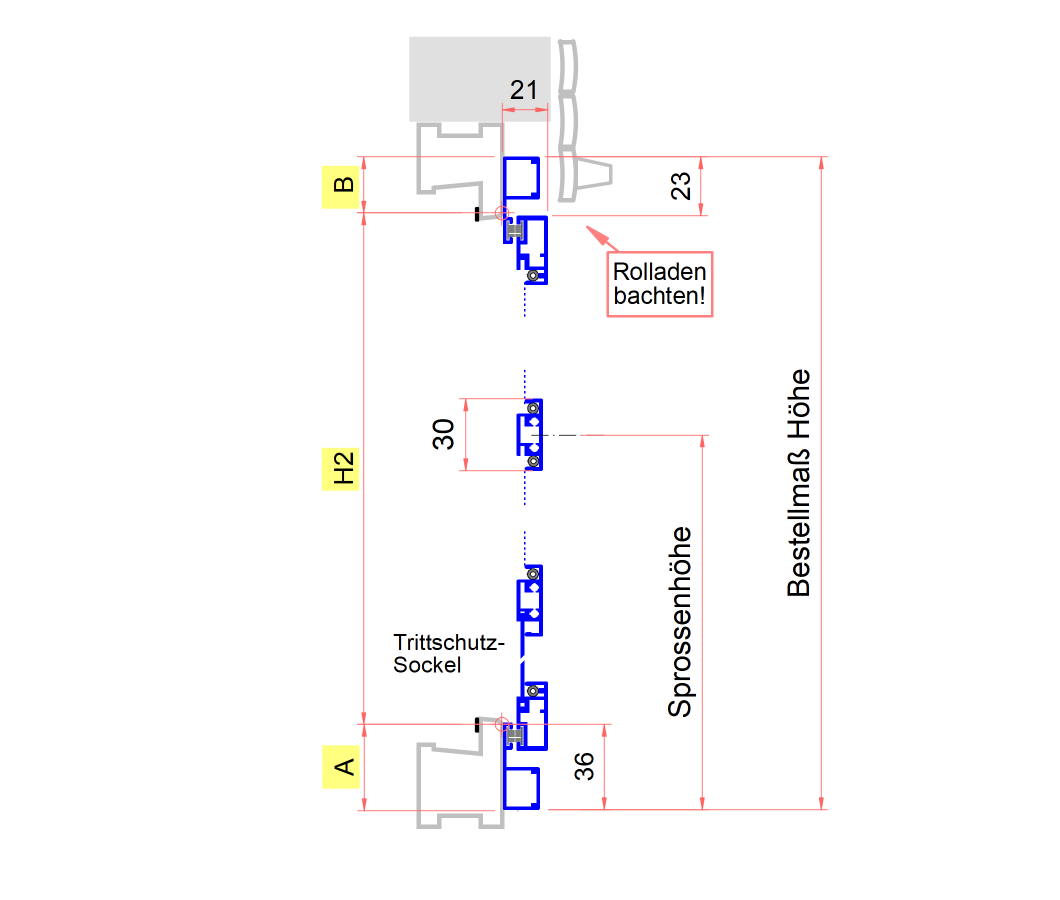

Messanleitung Höhe

3a.) Platzverhältnisse prüfen

Rolladenabstandmin. 2,2 cm alt.: DTFDTZRDTFR
Auflage u. (A) min. 3,6 cmevtl. Kappen entfernen
Auflage o. (B)1,0 cm bis 3,6 cm Rolladen beachten



Unbedingt prüfen, ob Rolladenkante nicht im Schwenkbereich der Tür ist!

4a.) Höhenmaß ermitteln: Messen Sie das Maß H1 wie in der Zeichnung angegeben (Messpunkte beachten!)

5a.) Bestellhöhe berechnen:

Bestellmaß Höhe (Türrahmenmontage)H1 + A + B



Fragen und Antworten zum Produkt

Soft-Türschließer Details (PDF)

Alles über Haustierklappen (PDF)

Zusatzinformation

Zusatzinformation

MontageartLeibung oder Türrahmen
FertigungsartBausatz lang
Profilbreite SchiebetürenNein
Insektenschutz-Bauarteinteilig
Lieferung alsBausatz nach Maß
Kantenform des FensterrahmenprofilsNein
Breite der abzudeckenden Türfläche ca.60 bis 130 cm (Drehtüren)
Ausführung
Bausatz - Flügelprofile Aluminium 29 x 13,5 mm, mit Bürstendichtungen und Magnetband-Verschluss, Quersprosse 30 mm breit, Montagerahmenprofil 36 x 16 mm, gewebeteilend, Trittschutzsockel, optional Bürstenprofil unten, Gehrungs-Eckverbindungen mit innenliegenden Eckwinkeln, mit doppelter Verschraubung und zusätzlicher Verklebung, Gewebe nach Wahl
Lieferumfang
Maß-Bausatz für Türelement, Befestigungsmaterial, Montageanleitung
