STG-W Insektenschutz-Schiebetür | Sprosse | Boden-Sturz-Montage | Fertigelement

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Bei den Gewebe-Kombinationen "Hi-Trans / Pet" oder "schwarz / Pet" ist für das untere Feld das Haustiergewebe vorgesehen (Pet-Screen)

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 112,6

Bestellhöhe laut Zeichnung in cm, z.B.215,4

In der Regel die Breite der Türfront, bzw. das Maß zwischen den seitlichen Begrenzungen (Leibung, Rolladenführungen)

Sprossenhöhe laut Zeichnung in cm, z.B. 80

Zwei Abstandsprofile 2,8 x 2,0 cm in Bestellhöhe, gebohrt, mit Kappen und Schrauben (Details siehe Zeichnung)

Nur für Sonderfälle: Zweiflügelige Terrassentüren haben manchmal in der Mitte eine Anschlagleiste, die gegenüber der Rahmenfläche einige mm zurückspringt. Wenn das der Fall ist, sollte die längere Bürstendichtung bestellt werden (und nur dann)

Die Position der verlängerten Bürste ist immer von aussen gesehen.

An welcher Seite - von außen gesehen - die Klappe eingebaut werden soll

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

STG-W Insektenschutz-Schiebetür | Sprosse | Boden-Sturz-Montage | Fertigelement
298,15 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 8-10 Werktage bis Versand

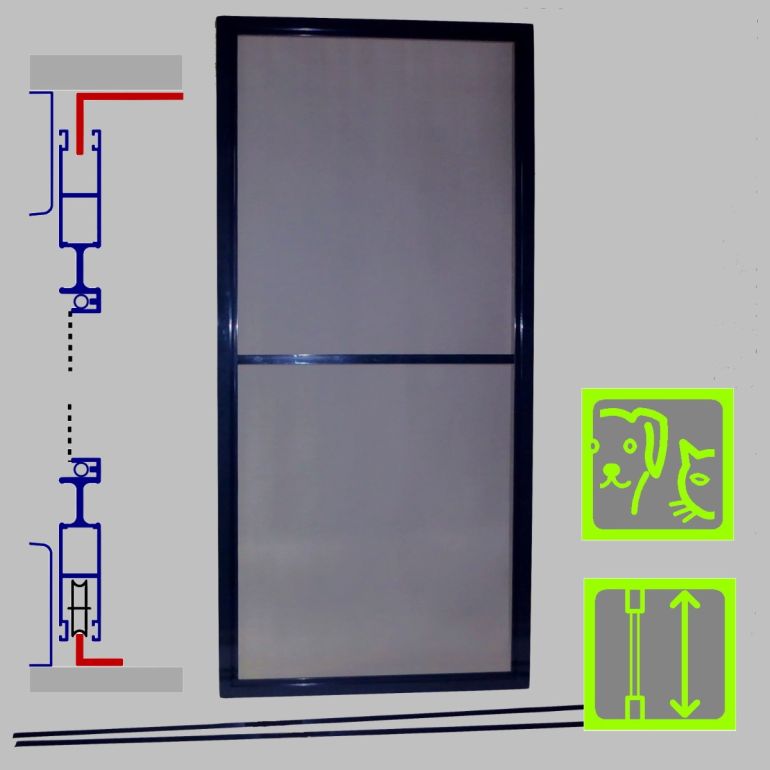

Fliegengittter-Schiebetür montagefertig, mit Quersprosse, Haustiergewebe / Klappe möglich. Auch vor geteilten Rolläden einsetzbar.
Weitere Details im Produkt-Tab 'Ausführung'

- kein Bohren am Türelement
- durchgehende Griffmulden
- niedrige Bodenlaufschiene
- grosse kugelgelagerte Rollen
zur Aufmaßzeichnung
ODER

Beschreibung

Details

Messanleitung_[PDF]   Montageanleitung_[PDF]  Fragen_und_Antworten

3D-Ansicht

Prüfkriterien für Insektenschutz-Schiebetür STG-W

1.) Platzverhältnisse prüfen nach Zeichnungsangaben:

Auflage Griffseite (D)
min. 1 cmalternativ Zusatzprofil (anfragen)

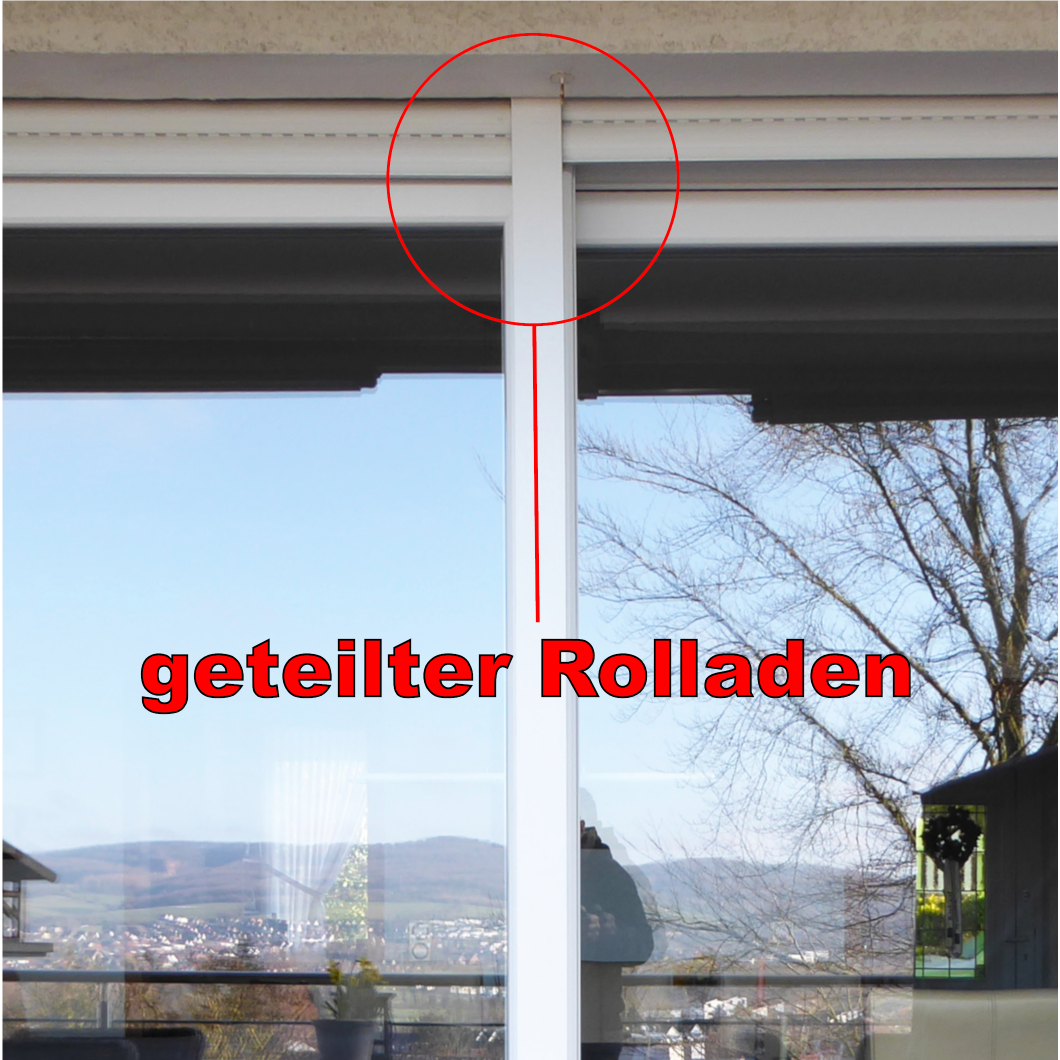

Rolladensituation nur für geteilte Rolläden (oder ohne)

Fliegengitter Messanleitung Breite

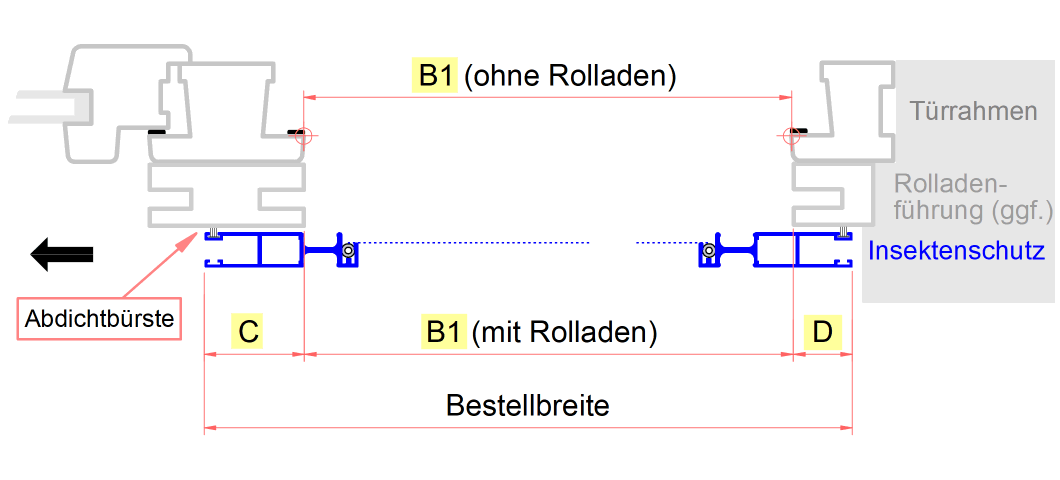

Bestellbreite ermitteln:

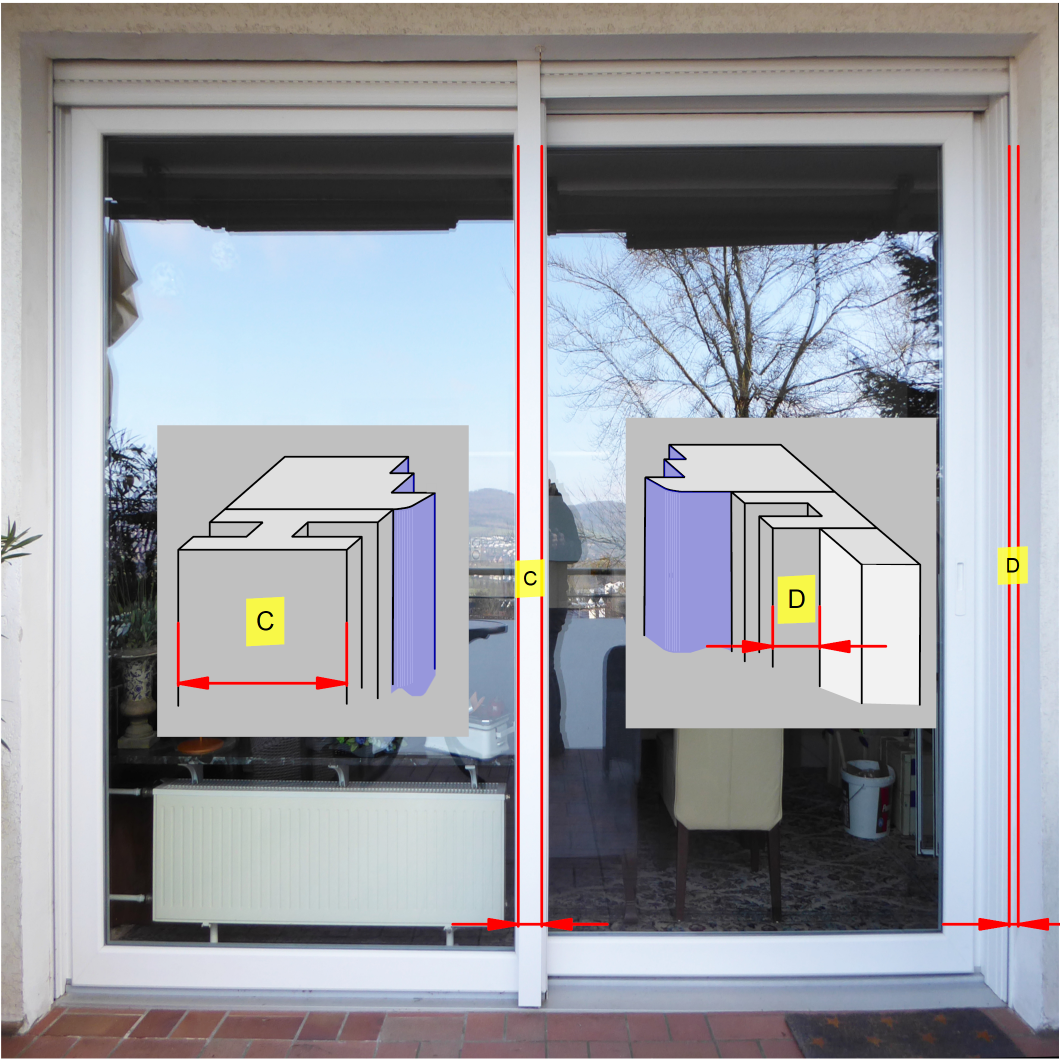

2.) Legen Sie das Maß D  fest: Auflage des Schieberahmens an der Bedienseite

Falls über 3,5 cm Platz, berechnen Sie trotzdem nur 3,5 cm, der Schieberahmen wird dann durch die mitgelieferten Stopper begrenzt, damit Innengriffmulde erreichbar bleibt.

3.) Legen Sie das Maß C.fest: Auflage des Schieberahmens in der Mitte, Empfehlung: 3,5 - 5,0 cm

4.) Lichte Breite messen: Messen Sie die Breite der lichten Rahmenöffnung bzw. zwischen den Rolladenführungen, das Maß ist in der Zeichnung mit B1 angegeben.

5.) Bestellbreite (= Flügelbreite) berechnen:

Bestellmaß BreiteB1 + C + D

Messanleitung Fliegenschutz-Schiebetür

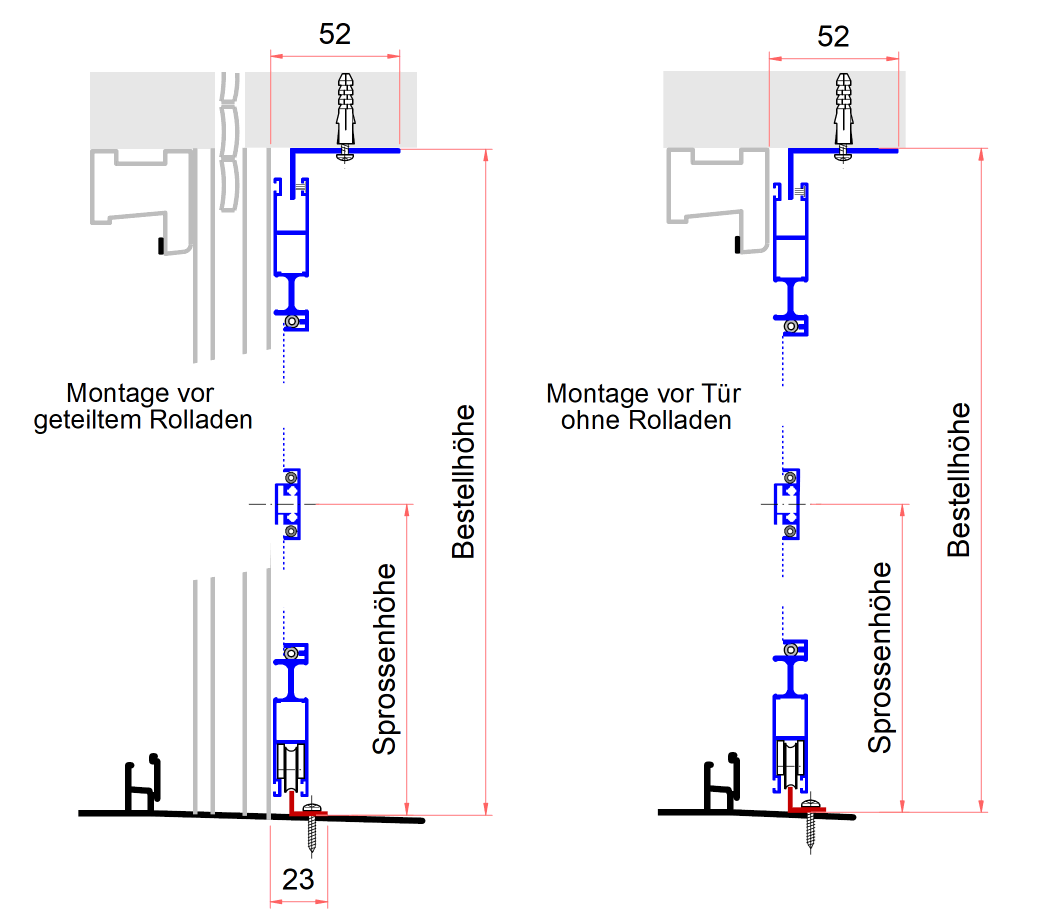

Bestellhöhe ermitteln:

6.) Messen Sie die Höhe vom Boden bzw. der Fensterbank bis unter den Sturz an mehreren Stellen.

Das kleinste gemessene Maß ist die Bestellhöhe

Maßabweichungen müssen bei der Montage durch hinterlegen / versiegeln ausgeglichen werden, da die obere und untere Schiene parallel sein müssen.

7.) Sprossenhöhe bestimmen: Nehmen Sie das Maß vom Boden bis Mitte der geplanten Quersprosse (3 cm breit)

8.) Laufschienenlängen ermitteln: Nehmen Sie die in der Leibung das Maß von Wand zu Wand. Die Schienen können bei der Montage noch gekürzt werden.

Hinweise zur Montage:

Bei der unteren Laufschiene (Winkel 10 x 15 mm, silber eloxiert, mit Doppelklebeband) ist in vielen Fällen Klebemontage möglich (z.B. auf glatte Fensterbänke oder Aluschwelle).

Die obere Laufscheine (Winkel 43 x 20 mm, in Rahmenfarbe) kann an 3 - 4 Punkten unter den Sturz geschraubt werden, oder auch mit Montagekleber befestigt werden.


Abstandsprofile für überstehnede Rolladenstopper

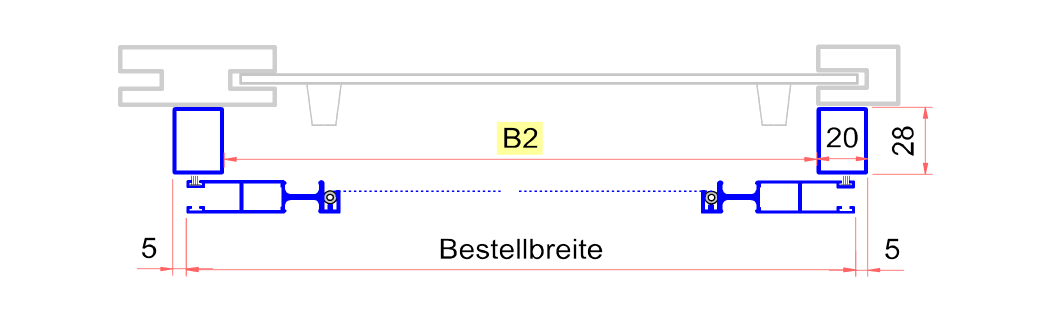

OPTION - Abstandsprofile für überstehende Rolladenstopper:

Wenn die Rolladenstopper über die Außenfläche der Rolladenführung ragen und nicht gekürtzt / entfernt werden können, müssen rechts und links vom Türdurchgang Abstandsprofile auf die Rolladenführungen montiert werden. Diese werden in Bestellhöhe mitgeliefert (Boden-Sturz)

Legen Sie zuerst die Position der Abstandsprofile fest, so das Sie das Zwischenmaß B2 bestimmen können.

Abweichende Maßberechnung für die Bestellbreite mit Abstandsprofilen:

Bestellmaß Breite =B2 + 3 cm



Fragen und Antworten zum Produkt

Zusatzinformation

Montageart
Schiebetür Boden-Sturz
Fertigungsart
Fertigelement
Insektenschutz-Bauart
einteilig
Lieferung als
Fertigelement nach Maß
Breite der abzudeckenden Türfläche ca.
60 - 210 cm Schiebetür 1Flg

Ausführung

Rahmenprofile Aluminium 60 x 13,5 mm, mit durchgehender Griffmulde innen und außen. Obere Führungsschiene Winkel 43 x 20 mm, Boden-Winkelschiene 15 mm breit, 10 mm hoch. Laufrollen mit Edelstahl-Kugellagern, austauschbar, Aushängesicherung mit Hex-Schlüssel entriegelbar. Rahmen auf Gehrung mit Eckverschraubungen, Gewebe nach Wahl

Lieferumfang

Schieberahmen, Laufschienen, zwei Anschlagstopper, Befestigungsschrauben, Montageanleitung

Bewertung

Kundenmeinungen 4 item(s)

Einfaches Aufmaß, einfache Bestellung, einfacher Einbau
Ausgemessen und bestellt.

Das Ausmessen war eine sichere Sache, weil man nur 3 Maße angeben musste:
Höhe und Breite der Laibung und die Breite des Schiebeelements.

Bei anderen Herstellern wäre das aufwändiger gewesen. Auch eine normale Online-Bestellung konnte man bei anderen Herstellern nicht selbst machen - bei einigen konnte man nur über einen Baumarkt bestellen - die aber wegen Corona alle zu hatten...

In bombensicherer Verpackung angekommen - hat etwas Mühe gekostet, die Schiebetür auszupacken ;-) (Vorsicht mit dem Cuttermesser! Nicht, dass man die Tür gleich beschädigt!)

Schienen etwas gekürzt und Löcher gebohrt.
Wenn man mit einer Säge, Bohrmaschine und Dübeln umgehen kann, ist die Montage kein Problem, weil man ja nur eine Schiene oben und eine unten anschrauben muss. Das wars.

Passt perfekt! Man kann die oberen Führungselemente mithilfe eines Innensechskantschlüssels (Inbus) in der Höhe verschieben und sie so einstellen, dass die Tür noch gut geführt wird und man sie dennoch einfach aushängen kann.

Richtig gut finde ich, dass bei dieser Schiebetür die Führungsrollen unten sind und nicht wie bei den meisten, oben. Die Tür hängt also nicht, sie steht auf den Rollen.
Gut finde ich auch, dass man, wenn man eine Mittelstrebe haben möchte, auch hier ein Maß angeben kann (OK, das waren dann 4 Maße).
Meine Balkontür hat nämlich eine Mittelstrebe. So konnte ich die Strebe der Gittertür genau darauf anpassen.
Bei anderen Herstellern hat man die Wahl gar nicht.

Jetzt muss sie sich bewähren. Ich hoffe das tut sie auch für viele Jahre.
Bewertung
Kundenmeinung von Jens aus Wolfenbüttel / (Veröffentlicht am 26.03.2021)
Die Insektenschutztür ist super!
Hallo,
wollte mal ein Feedback geben. Die Insektenschutztür ist super! Durch die Verpackung ist sie ohne Schäden bei uns angekommen. Dafür schonmal ein Lob. Nur die zwei Leisten angebohrt und die Tür eingesetzt, schon konnte die Tür leicht hin und her geschoben werden. Das war’s....? Ja! Echt klasse! Wir sind begeistert. Jetzt können wir lüften, ohne dass Insekten ins Haus kommen. Dankeschön! Unser Vermieter bestellt sich jetzt auch so eine Tür. Mit freundlichen Grüßen, Sylvia F.
Bewertung
Kundenmeinung von Sylvia F. / (Veröffentlicht am 18.07.2019)
Auch im Winter nützlich...
Hallo Firma Koritec!

wir sind froh das wir die Schiebetür schon im Winter bestellt haben! So fühlen wir uns immer sicher, auch wenn beim Holz reinholen die Terrassentür mal einen Spalt offen bleibt, kann keine Maus ins Haus. Jetzt freuen wir uns schon auf das Frühjahr...

Mit Ihrer Unterstützung war das Ausmessen kein Problem, das Fertigelement kam sehr gut verpackt hier an, mit einem stabilen Holzrahmen und fester Pappe. Auch bei der Montage gab es keine Probleme - großes Lob für Ihre Firma!
Bewertung
Kundenmeinung von Jürgen K. aus Bergisch Gladbach / (Veröffentlicht am 23.01.2017)
Weiter so
Info: alles ok, von mir eine klare Weiterempfehlung Ihrer Firma. Jede Ebene umsichtig und professionell. Produktbeschreibung, Messanleitung, Bestellannahme, Feed back mit Korrekturmöglichkeit, Prod.zeit, Versandsystem...und letztlich das gelieferte Produkt. Weiter so.
Bewertung
Kundenmeinung von Dr. med. Andreas W. / (Veröffentlicht am 27.07.2016)
