STG-W Insektenschutz-Schiebetür | Sprosse | Boden-Sturz-Montage | Bausatz

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Bei den Gewebe-Kombinationen "Hi-Trans / Pet" oder "schwarz / Pet" ist für das untere Feld das Haustiergewebe vorgesehen (Pet-Screen)

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 112,6

Bestellhöhe laut Zeichnung in cm, z.B.215,4

In der Regel die Breite der Türfront, bzw. das Maß zwischen den seitlichen Begrenzungen (Leibung, Rolladenführungen)

Sprossenhöhe laut Zeichnung in cm, z.B. 80

Zwei Abstandsprofile 2,8 x 2,0 cm in Bestellhöhe, gebohrt, mit Kappen und Schrauben (Details siehe Zeichnung)

Nur für Sonderfälle: Zweiflügelige Terrassentüren haben manchmal in der Mitte eine Anschlagleiste, die gegenüber der Rahmenfläche einige mm zurückspringt. Wenn das der Fall ist, sollte die längere Bürstendichtung bestellt werden (und nur dann)

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

STG-W Insektenschutz-Schiebetür | Sprosse | Boden-Sturz-Montage | Bausatz
223,82 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 8-10 Werktage bis Versand

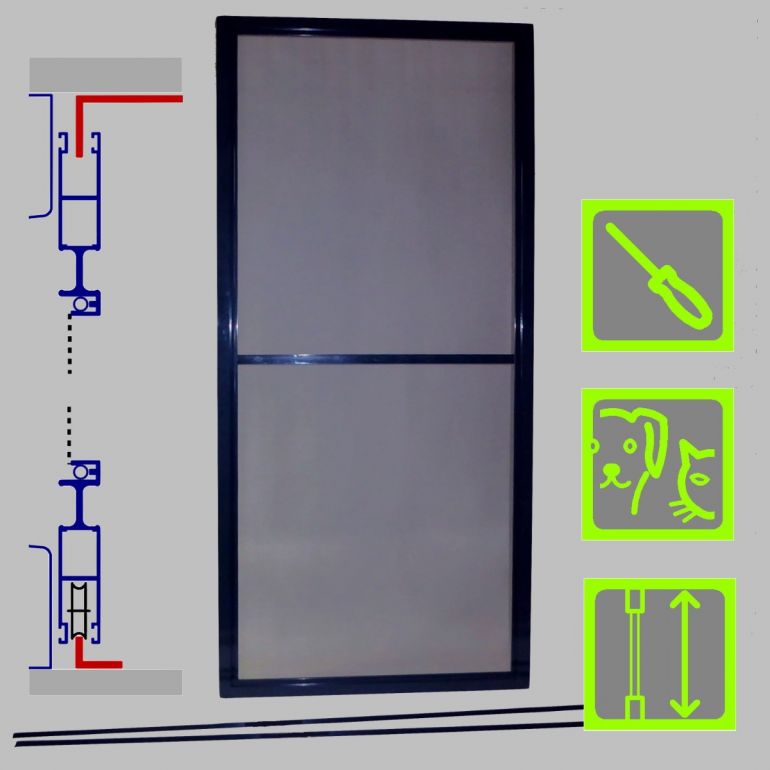

Fliegengittter-Schiebetür als Maß-Bausatz, mit Quersprosse. Haustiergewebe möglich, auch vor geteilten Rolläden einsetzbar.
Weitere Details im Produkt-Tab 'Ausführung'

- Kein Bohren am Türelement
- durchgehende Griffmulden
- niedrige Bodenlaufschiene
- leichter ruhiger Lauf
zur Aufmaßzeichnung
ODER

Beschreibung

Details

Messanleitung_[PDF]  Montageanleitung_[PDF] Fragen_und_Antworten

3D-Ansicht

Prüfkriterien für Insektenschutz-Schiebetür STG-W

1.) Platzverhältnisse prüfen nach Zeichnungsangaben:

Auflage Griffseite (D)
min. 1 cmalternativ Zusatzprofil (anfragen)
Rolladensituation nur für geteilte Rolläden (oder ohne)

Fliegengitter Messanleitung Breite


Bestellbreite ermitteln:

2.) Legen Sie das Maß D  fest: Auflage des Schieberahmens an der Bedienseite

Falls über 3,5 cm Platz, berechnen Sie trotzdem nur 3,5 cm, der Schieberahmen wird dann durch die mitgelieferten Stopper begrenzt, damit Innengriffmulde erreichbar bleibt.

3.) Legen Sie das Maß C.fest: Auflage des Schieberahmens in der Mitte, Empfehlung: 3,5 - 5,0 cm

4.) Lichte Breite messen: Messen Sie die Breite der lichten Rahmenöffnung bzw. zwischen den Rolladenführungen, das Maß ist in der Zeichnung mit B1 angegeben.

5.) Bestellbreite (= Flügelbreite) berechnen:

Bestellmaß BreiteB1 + C + D

Messanleitung Fliegenschutz-Schiebetür

Bestellhöhe ermitteln:

6.) Messen Sie die Höhe vom Boden bzw. der Fensterbank bis unter den Sturz an mehreren Stellen.

Das kleinste gemessene Maß ist die Bestellhöhe

Maßabweichungen müssen bei der Montage durch hinterlegen / versiegeln ausgeglichen werden, da die obere und untere Schiene parallel sein müssen.

7.) Sprossenhöhe bestimmen: Nehmen Sie das Maß vom Boden bis Mitte der geplanten Quersprosse (3 cm breit)

8.) Laufschienenlängen ermitteln: Nehmen Sie die in der Leibung das Maß von Wand zu Wand. Die Schienen können bei der Montage noch gekürzt werden.

Hinweise zur Montage:

Bei der unteren Laufschiene (Winkel 10 x 15 mm, silber eloxiert, mit Doppelklebeband) ist in vielen Fällen Klebemontage möglich (z.B. auf glatte Fensterbänke oder Aluschwelle).

Die obere Laufscheine (Winkel 43 x 20 mm, in Rahmenfarbe) kann an 3 - 4 Punkten unter den Sturz geschraubt werden, oder auch mit Montagekleber befestigt werden.


Abstandsprofile für überstehnede Rolladenstopper

OPTION - Abstandsprofile für überstehende Rolladenstopper:

Wenn die Rolladenstopper über die Außenfläche der Rolladenführung ragen und nicht gekürtzt / entfernt werden können, müssen rechts und links vom Türdurchgang Abstandsprofile auf die Rolladenführungen montiert werden. Diese werden in Bestellhöhe mitgeliefert (Boden-Sturz)

Legen Sie zuerst die Position der Abstandsprofile fest, so das Sie das Zwischenmaß B2 bestimmen können.

Abweichende Maßberechnung für die Bestellbreite mit Abstandsprofilen:

Bestellmaß Breite =B2 + 3 cm



Fragen und Antworten zum Produkt

Zusatzinformation

Montageart
Schiebetür Boden-Sturz
Fertigungsart
Bausatz lang
Insektenschutz-Bauart
einteilig
Lieferung als
Bausatz nach Maß
Breite der abzudeckenden Türfläche ca.
60 - 210 cm Schiebetür 1Flg

Ausführung

Bausatz, Rahmenprofile Aluminium 60 x 13,5 mm, mit durchgehender Griffmulde innen und außen. Obere Führungsschiene Winkel 43 x 20 mm, Boden-Winkelschiene 15 mm breit, 10 mm hoch. Laufrollen mit Edelstahl-Kugellagern, austauschbar, Aushängesicherung mit Hex-Schlüssel entriegelbar. Rahmen auf Gehrung mit Eckverschraubungen, Gewebe nach Wahl

Lieferumfang

Maß-Bausatz für Schieberahmen, Laufschienen, zwei Anschlagstopper, Befestigungsschrauben, Montageanleitung
