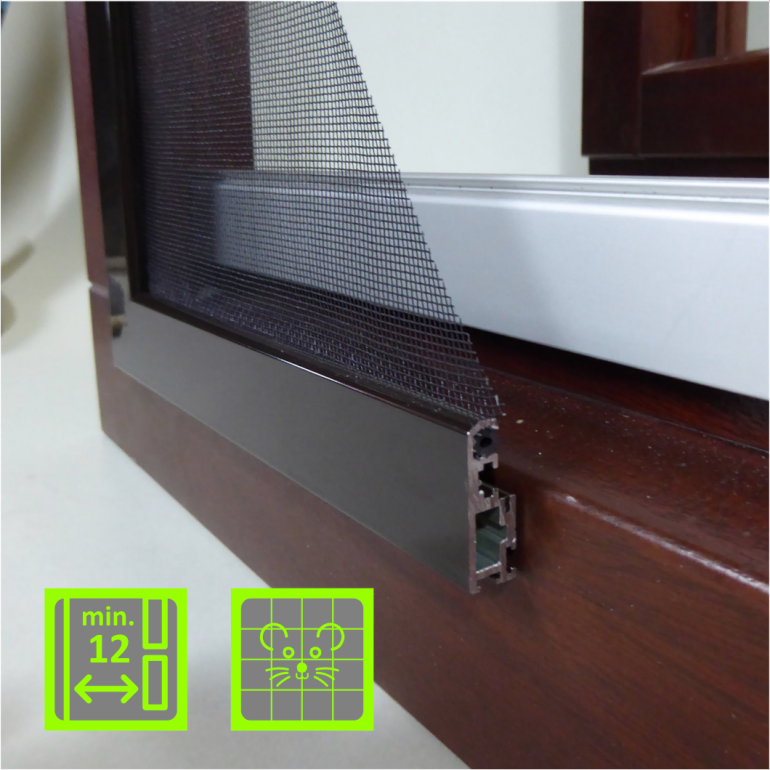

main product photo

SR-1H Kellerfenster-Insektenschutz | aufliegend | Fertigelement

Nagerschutzrahmen als Fertigelement, Edelstahlgewebe nach Wahl, für Holzfenster mit aussen bündiger Stockabdeckung
Whatsapp-Chat starten
  • stabiler Alu-Rahmen
  • absolut nagersicher
  • gut zu reinigen
  • hohe Lichtdurchlässigkeit



Konfigurierbar in folgenden Rahmenfarben:

Downloads
SR1-3_Montageanleitung (338.82 kB)
Aufmaßanleitung-SR1-H (503.75 kB)

Maximal 7 Zeichen

Sonderpreis 85,09 € Regulärer Preis 94,54 €
Inkl. 19% MwSt., exkl. Versandkosten

Aufmassanleitung

Aufmaßanleitung - Schritt für Schritt:

Bestellbreite ermitteln

Bestellbreite SR-1H

  • Messen Sie die Breite der lichten Rahmenöffnung, Maß B1 in der Zeichnung
  • Bestellmaß Breite berechnen:
    B1 + max. 30 mm
  • Kontrolle: die Bestellbreite muss kleiner sein als das kleinste Maß zwischen den seitlichen Begrenzungen. Pro Seite darf die Auflage ab Innenkante 15 mm nicht überschreiten.

Bestellhöhe ermitteln

Bestellhöhe SR-1H

  • Messen Sie die Höhe der lichten Rahmenöffnung, Maß H2 in der Zeichnung
  • Bestellmaß Höhe berechnen:
    H1 + 30 mm

Maß X und Xu ermitteln

  • Maß X ermitteln: Messen Sie die Dicke der äußeren Rahmenkante (inkl. Dichtung, falls vorhanden), das Maß ist in der Zeichnung mit X angegeben.

  • Maß Xu ermitteln: Das Maß von der Rahmenaußenfläche bis Innenkante Regenschiene, das Maß ist in der Zeichnung mit Xu angegeben.

Hinweise



Fragen und Antworten zum Spannrahmen SR-1H

Thema: Holzfenster, Details

Muss die Höhe der Regenschiene berücksichtigt werden?

Nein, die unteren Einhängewinkel lassen sich stufenlos in der Höhe einstellen und können beim Einsetzen des Rahmens optimal eingestellt werden.

Was sind die Vorteile der Drehgriffhalter?

Bei dem Spannrahmen SR1 und SR2 sind an den seitlichen drehbaren Haltegriffen Haltewinkel (Maß X wie oben und unten) angebracht, die zusätzlich den Rahmen an diesen Stellen an den Fensterrahmen heranziehen.

Damit ist es in der Regel nicht mehr erforderlich, die Spannrahmenprofile an evtl. verzogene Fenster durch Nachbiegen anzupassen, was sonst in der Praxis sehr häufig erforderlich ist.
Ausführung

Rahmen aus Aluminiumprofilen 30 x 10 mm, mit massiven Alu-Eckwinkeln verpresst, rückseitige Bürstendichtungen, 6-Punkt-Befestigung mit rostfreien verstellbaren Beschlägen (von aussen nicht zu sehen), Gewebe nach Auswahl

Lieferumfang

Fertigelement + Beschläge (werden lose mitgeliefert) + Montageanleitung
