PTR-CL Pendeltür 'City-Line' | aufliegender Rahmen | Fertigelement

PTR-CL Pendeltür 'City-Line' | aufliegender Rahmen | Fertigelement

Mehr Ansichten

*Farbe: Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:
Sonderfarbe zum Warenkorb hinzufügen
*Gewebe: Hinweis: Bei den Gewebe-Kombinationen "Hi-Trans / Pet" oder "schwarz / Pet" ist für das untere Feld das Haustiergewebe vorgesehen (Pet-Screen)

*Breite

Bestellbreite laut Zeichnung in cm, z.B. 96,3

*Höhe

Bestellhöhe laut Zeichnung in cm, z.B.215,4

*Sprossenhöhe

Sprossenhöhe laut Zeichnung in cm, Empfehlung: ca 110 cm = ca. Ellbogenhöhe zum leichten Öffnen der Tür

*Anschlag

Die Grafik zeigt die Fliegengitter-Tür in der Draufsicht.

Bürstenoption

mit Bürstenprofil +6,50 €

Selbstklebendes Bürstenprofil zur Abdichtung von Spalten an der Regenschiene bei Holztüren

Montagevariante

Rahmentrennung +18,50 €
KS-Ausgleich +2,85 €

Montagevarianten für einseitige Abdeckung von Doppeltüren sowiebei Alu-Kantenschutzwinkeln an Kunststofftüren

Rahmentrennung: Für Montage vor einem zweiflügeligem Türelement wird das auf der Anschlagleiste des feststellbaren Flügels zu montierende Rahmenteil abgetrennt, so das dieser problemlos bei Bedarf geöffnet werden kann.

Kantenschutz-Ausgleich: Viele Kunststofftüren haben vorstehende Aluwinkel auf der Schwelle, die bei der Pendeltür-Montage stören. Wenn möglich, sollten diese entfernt werden, die Schraublöcher werden nachher durch den Einbaurahmen verdeckt.
Wenn der Winkel nicht entfernt werden soll, muss seine Stärke ausgeglichen werden, dazu liefern wir rückseitig an den senkrechten und am oberen Rahmenprofil ein 2 mm dickes Schaum-Klebeband. Es kann auch zur Klebemontage genutzt werden, wenn die Schutzfolie entfernt wird.
Achtung: Mit dieser Option muss der Rolladenabstand min. 17 mm betragen!
.

Zusatzoption

Bequeme Montage mit vorgebohrten Rahmenprofilen (nur für die auf den Türrahmen zu montierenden Teile)

Stufenbohrungen unten/oben: Wenn die senkrechten Rahmenprofile wegen Platzmangel nicht auf dem Türrahmen montiert werden, sondern seitlich in der Rolladenführung.

Stufenbohr. unten/oben, seitl. Klebeband: In den meisten Fällen die ideale Montageart, da auf die senkrechten Profile kaum Kräfte wirken, können sie einfach mit Doppelklebeband befestigt werden.
Das Band ist 9 mm breit und wird rückseitig entlang der Aussenkante aufgeklebt.

Stufenbohrungen komplett: Wenn Sie nicht kleben möchten, haben Sie hiermit eine solide Verschraubung an 10 Punkten. Seitliche Mindestauflage 1,5 cm.

Stufenbohrungen 3-seitig: Nur für Pendeltüren mit Rahmentrennung, falls scharnierseitig weniger als 1,5 cm Auflage vorhanden ist. Die Bohrungen befinden sich dann unten, oben sowie am abgetrennten Rahmenteil, das in jedem Fall auf der Mittelleiste verschraubt werden muß.

Position

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

*Maße O.K.

Ich habe die unten stehende Aufmaßanleitung gelesen und verstanden

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

PTR-CL Pendeltür 'City-Line' | aufliegender Rahmen | Fertigelement

Regulärer Preis: 435,80 €

Special Price 414,01 €

Inkl. 19% USt., zzgl. Versandkosten

2 Kundenmeinung(en) | Kundenmeinung hinzufügen

Verfügbarkeit: Auf Lager

Lieferzeit: ca. 7-12 Werkktage bis Versand

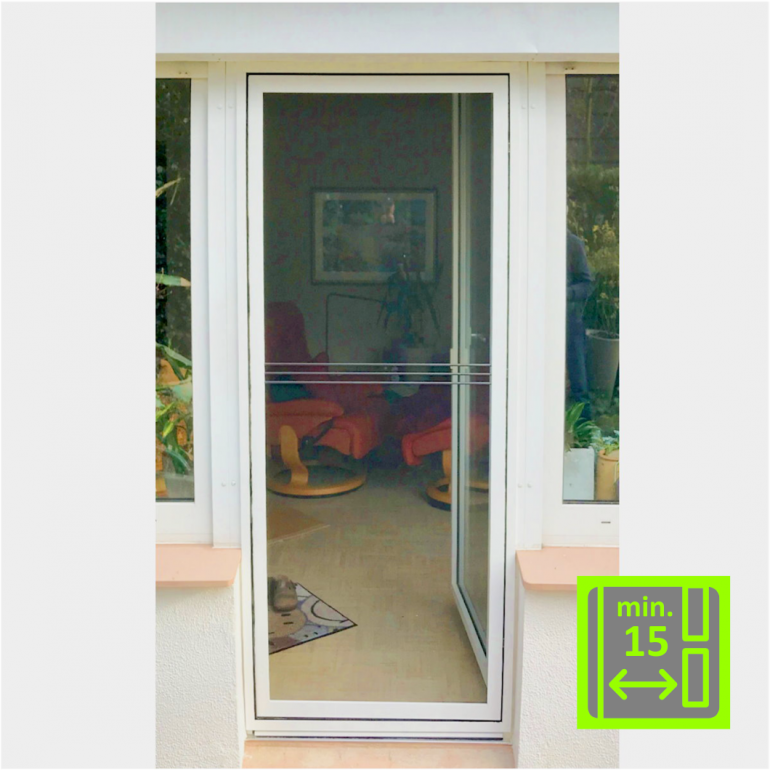

NEU! Die Pendeltür-Serie 'CITY-LINE' in filigraner Optik - wenn es besonders unauffällig sein soll. Anstelle der sonst massiven Griffsprosse sind drei schlanke Stäbe aus Carbon eingesetzt. Die Tür wird zudem ohne Trittschutz-Sockel geliefert, der oft bei bodentiefer Verglasung optisch stört. Ein einstellbarer Stahlwinkel im Profil hält den Türflügel im Winkel. Bionik-Federscharniere mit 5 Jahren Garantie.

- Filigranes, unauffälliges Design

- hochwertige Ausführung

- Carbonstäbe als Bedienfläche

- stabil ohne Trittschutz

zur Aufmaßzeichnung

Menge

ODER

Beschreibung

Details

Aufmaßzeichnung_drucken_[PDF] Rahmentrennung_für_Doppeltüren_(PDF) Montageanleitung_drucken_(PDF) Fragen_und_Antworten Produktvideos Aushängen_(PDF)

Pendeltür Begrenzungen

1.) Platzverhältnisse prüfen nach Zeichnungsangaben

	Grenzmaß	Alternative
Rolladenabstand	min. 1,5 cm	Falzpendeltür PTF
Auflage unten (A)	1,5 bis 2,8 cm	m. Bodenprofil PTR-3
Auflage oben (B)	1,5 bis 2,5 cm	Falzpendeltür PTF
Auflage seitlich (C/D)	0 bis 3,0 cm

Achtung - starke Magnete, Rolladenendstäbe dürfen nicht magnetisch anziehend sein!

Bestellbreite ermitteln Fall 1: Seitliche Auflage (C/D) mindestens 3 cm

Pendeltür Aufmaß Breite

2-1.) Messen Sie die kleinste lichte Breite der Türrahmenöffnung = Maß B1 in der Zeichnung

3-1.) Bestellmaß Breite berechnen:

Bestellmaß Breite Fall 1

B1 + 6,0 cm

4-1.) Kontrolle: Bestellbreite darf nicht größer sein als B1 + 6 cm

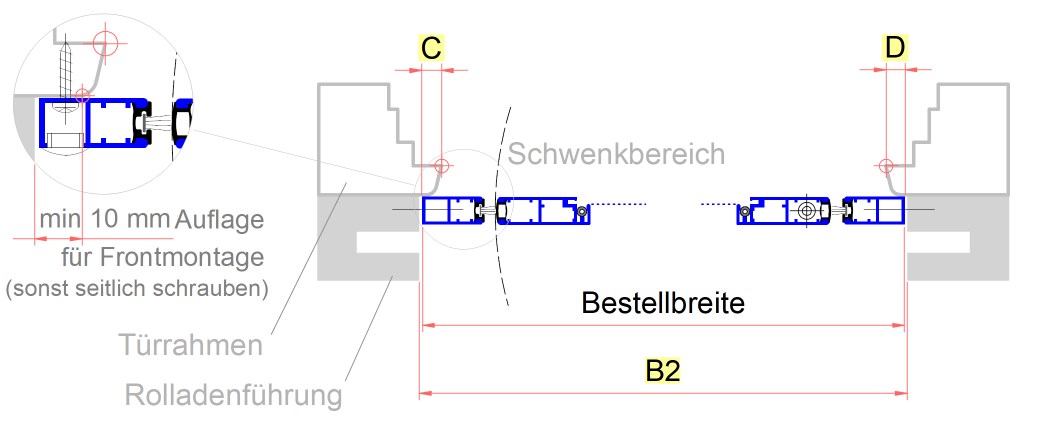

Bestellbreite ermitteln Fall 2: Seitliche Auflage (C/D) weniger als 3 cm

Pendeltür Aufmaß Breite

2-2.) Messen Sie die Breite zwischen den seitlichen Begrenzungen (kleinstes Maß), siehe Zeichnung, das Maß ist mit B2 angegeben

3-2.) Bestellmaß Breite berechnen:

Bestellmaß Breite Fall 2

B2 - 0,2 cm

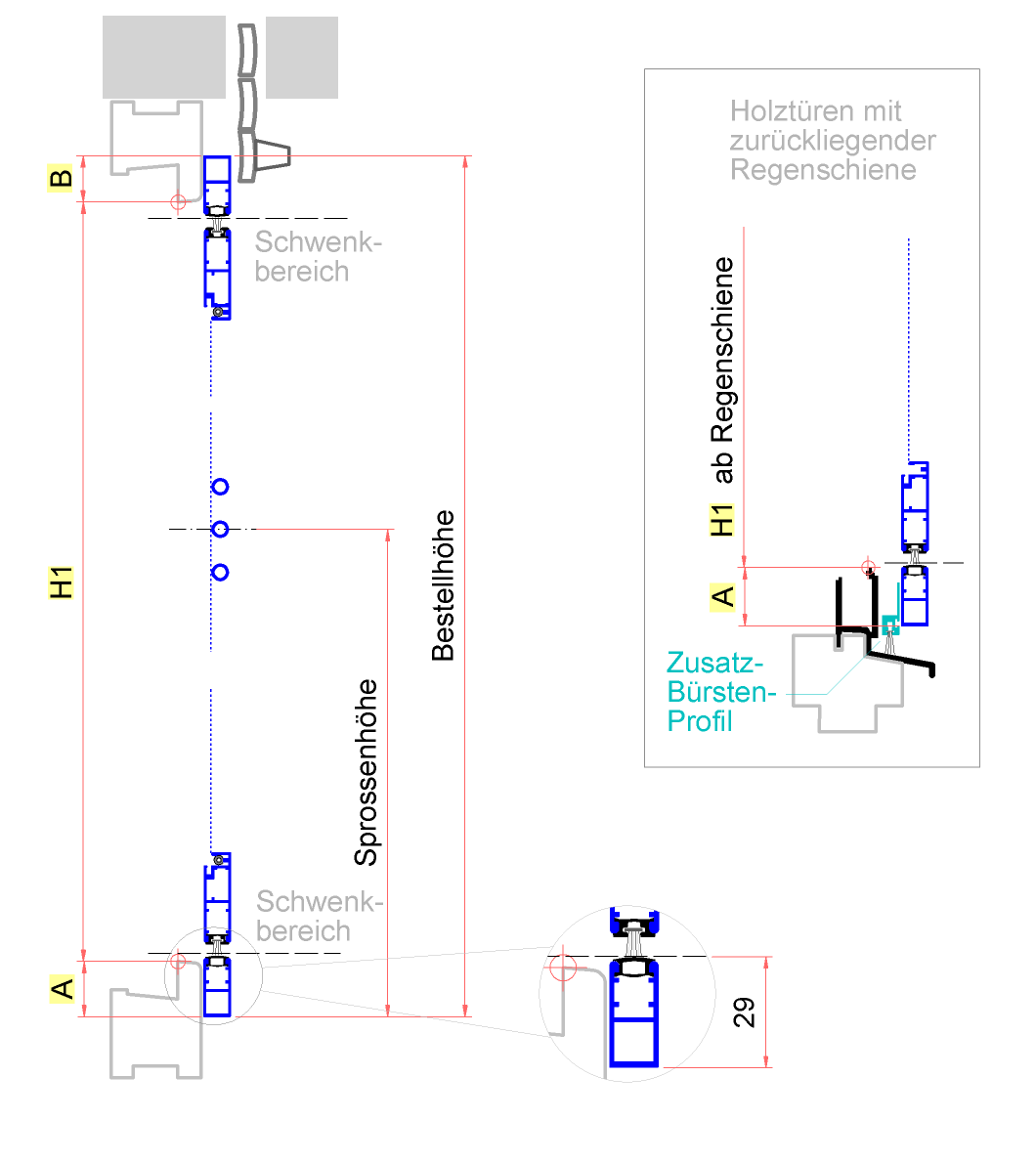

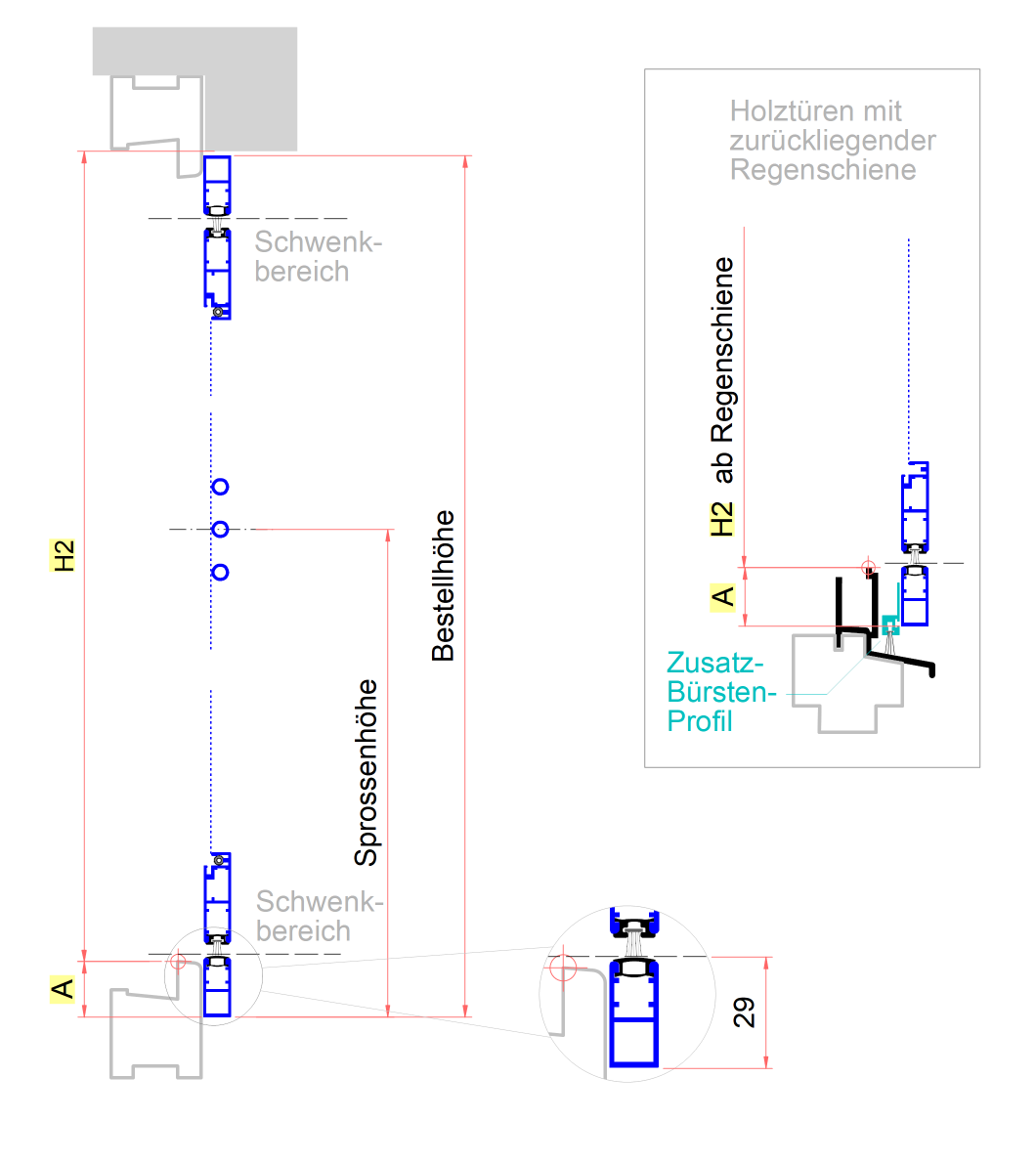

Bestellhöhe ermitteln:

Pendeltür Aufmaß Höhe

4.) Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H1 angegeben.

5.) Bestellmaß Höhe berechnen:

Bestellmaß Höhe

H1 + A (max. 2,8) + B (max. 2,5)

(Maß B beinhaltet einen Sicherheitsabzug)

6.) Kontrolle: Bestellhöhe darf nicht größer sein als H1 + 5,3 cm

Pendeltür Befestigungsarten

Befestigungsart wählen:

Die waagerechten Rahmenprofile oben und unten können in jedem Fall vor den Türrahmen geschraubt werden. Dazu können wir für Sie die erforderlichen Stufenbohrungen (4 / 7,5 mm) für Schrauben und Kappen bereits anbringen (Option siehe Eingabefelder oben)

Die senkrechten Rahmenprofile können wahlweise geklebt werden (Option Stufenbohr. o/u seitl. Klebeband), dazu wird eine Auflagebreite von 9 mm benötigt.

Wenn diese ebenso geschraubt werden sollen, muss die seiltiche Auflagefläche min. 1,5 cm betragen. Bitte dann Option "Stufenbohrungen komplett" wählen.

Ansonsten wird seitlich in die Rolladenführungen geschraubt, die Bohrungen dazu sind bei Montage auszuführen. Die Verschraubung ist unsichtbar, da sie hinter den Abdeckprofilen des Rahmens liegt.

Kantenschutz:

Siehe Option KS-Ausgleich - Wenn der Alu-Kantenschutz nicht demontiert wird, müssen die Profile rechts, links und oben entsprechend mit Schaumband hinterlegt werden.

Pendeltür mit Rahmentrennung für Doppeltüren

Option für zweiflügelige Türen (Stulptüren)

Der Montagerahmen wird an der Magnetseite aufgetrennt, so das dieser Teil separat mit der Anschlagleiste verschraubt werden kann.

Wenn die Profile vorgebohrt werden sollen, steht dafür die Option Stufenbohrungen 3-seitig oder bei ausreichend Auflage scharnierseitig die Option Stufenbohrungen komplett zur Verfügung.

Fragen und Antworten zum Produkt

Wichtige Hinweise zur Pendeltür - bitte beachten

Schwenkbereich

Um nach innen durchschwingen zu können, muß der Türflügel in jedem Fall kleiner sein als Ihre Türöffnung. Daher dürfen die in der Zeichnung angegebenen maximalen Auflagebreiten des Pendeltürrahmens (A,B,C,D) nicht überschritten werden.

Bitte beachten, das der Bezugspunkt für diese Maße die innere Kante des Türrahmens ist, was besonders bei stark abgerundeten oder abgeschrägten Türprofilen wichtig ist. Bei Holztüren muss unten die Oberkante der Regenschiene angenommen werden!

Sprossenhöhe

Für besonders bequeme Bedienung bei Hauptdurchgängen ist es sinnvoll, die Griffsprosse etwa in Ellbogenhöhe zu platzieren (ca. 110 bis 125 cm)
Dabei muß allerdings beachtet werden, dass die Sprosse nicht für kleinere Kinder zu hoch sitzt, in dem Fall muss ein Kompromiss gefunden werden.

Wenn optische Gründe wichtiger sind, kann die Sprosse auch auf die Höhe evtl. vorhandener Sprossen gesetzt werden, bitte beachten das die Bestellhöhe ab Unterkante Einbaurahmen gilt!

Das öffnen der Tür kann durch Druck gegen die Griffsprosse, das senkrechte Flügelprofil oder das Sockelblech (mit dem Fuß) erfolgen.

Haustiere / Kleinkinder

Wir bieten die Tür auch mit hochwertigem Edelstahl-Durchsichtgewebe an (nur Fertigelemente), dieses ist kratzfest und wenig druckempfindlich. Hunde können damit selbst die Tür von beiden Seiten öffnen, aber es muß mit Kratzspuren und Nachlassen der Spannung durch Haustiereinwirkung gerechnet werden. Es ist sehr wahrscheinlich, das auch ausgewachsene Katzen die Pendeltür selbst öffnen können.

Neuerdings bieten wir auch das Haustiergewebe "Pet-Screen" (für das untere Feld) an, dieses ist billiger und auch für Bausätze geeignet.

Da kleinere Kinder Insektenschutztüren häufig durch Druck gegen das Gitter zu öffnen versuchen, ist auch dafür das Edelstahlgewebe besser geeignet.

Vorstehende vorhandene Türgriffe

Aussengriffe die über die Aussenfläche des Türrahmens herausstehen, stören in den meisten Fällen. Sofern der Rolladenabstand ausreicht oder kein Rolladen vorhanden ist, darf der Griff die Pendeltür um einige mm herausdrücken, wenn die Terassentür geschlossen wird. Wenn es allerdings zu viel ist, besteht die Gefahr das die Magnete nicht mehr ausreichend halten und die Tür bei Sturm aufweht und beschädigt wird.

Wir empfehlen, überstehende Griffe zu demontieren und ggf. durch eine flache Platte zu ersetzen, deren zur Glasfläche überstehende Kante auch gut als Griff dienen kann. Bei Bestellung einer Falzpendeltür wir der Ersatzgriff immer benötigt und von uns gleich mitgeliefert.

Vorstehende Trittschutzwinkel bei Kunststofftüren

Häufig gibt es bei Kunststoff-Terrassentüren Metallwinkel auf der Schwelle, die 1-3 mm vorstehen können, so das keine ebene Montagefläche für den Pendeltür-Einbaurahmen vorhanden ist.

Wenn möglich, kann dieser Winkel demontiert werden, da das untere Rahmenprofil des Einbaurahmens ohnehin auf Höhe der Türschwelle oder sogar etwas höher ist, und so die Kunststoffkante schützt.

Falls der Winkel nicht entfernt werden kann oder soll, muss der Rahmen davor montiert werden, wobei der Abstand der seitlichen und des oberen Rahmenprofils durch Unterlegen dünner Plättchen und Versiegelung ausgeglichen werden muss.

Zusatzinformation

Montageart: aufliegend
Fertigungsart: Fertigelement
Insektenschutz-Bauart: einteilig
Lieferung als: Fertigelement nach Maß
Breite der abzudeckenden Türfläche ca.: 60 - 110 cm Pendeltür 1Flg

Ausführung

Flügelprofil Aluminium 45 x 13 mm, Rahmenprofil 28 x 13 mm, umlaufende Bürstendichtungen und Magnet-Verschluss, Griffprosse 65 mm breit, gewebeteilend, Trittschutzsockel, Rahmen komplett montiert, auf Gehrung doppelt verpresst, Gewebe nach Wahl

Lieferumfang

Montagefertiges Türelement, Befestigungsschrauben, Montageanleitung
