PTR-3-CL Pendeltür 'City-Line' | flache Bodenschiene | Fertigelement
NEU! Die Pendeltür-Serie 'CITY-LINE' in filigraner Optik - wenn es besonders unauffällig sein soll. Anstelle der sonst massiven Griffsprosse sind drei schlanke Stäbe aus Carbon eingesetzt. Die Tür wird zudem ohne Trittschutz-Sockel geliefert, der oft bei bodentiefer Verglasung optisch stört. Ein einstellbarer Stahlwinkel im Profil hält den Türflügel im Winkel. Bionik-Federscharniere für gleichmäßige Kraftwirkung - kein Flattern des Türflügels.
- Filigranes, unauffälliges Design
- hochwertige Ausführung
- Carbonstäbe als Bedienfläche
- stabil ohne Trittschutz
- flache Bodenschiene
Configure PTR-3-CL Pendeltür 'City-Line' | flache Bodenschiene | Fertigelement
PLATZVERHÄLTNISSE PRÜFEN
Dieses Produkt ist nicht kompatibel
Kontaktieren Sie unseren Kundenservice
Höchster Punkt im Schwenkbereich innen und außen
Messen Sie den höchsten Punkt des Schwenkbereis.
Dieses Produkt ist nicht kompatibel
Kontaktieren Sie unseren Kundenservice
Wählen Sie in den Optionen die 15 mm Bodenschiene an!
Beachten Sie in der Aufmaßanleitung, die Bestellhöhe mit 15 mm Bodenschiene
Dieses Produkt ist nicht kompatibel
Kontaktieren Sie unseren Kundenservice
Masse
Bestellbreite ermitteln:

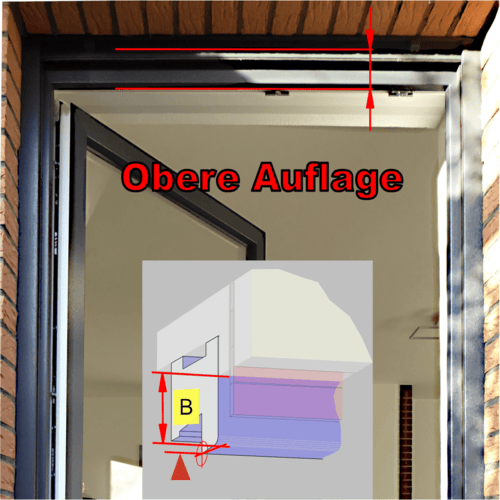

Fall 1: Platz auf Rahmen beidseitig mehr als 30 mm
- Messen Sie die kleinste lichte Breite der Türrahmenöffnung = Maß B1 in der Zeichnung
- Bestellmaß Breite berechnen:
B1 + 60 mm = Bestellbreite
- Kontrolle: Bestellbreite darf nicht größer sein als B1 + 60 mm
Bestellbreite ermitteln:

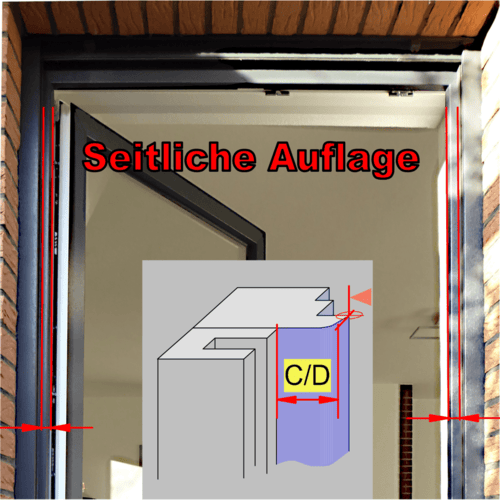

Fall 2: Platz auf Rahmen beidseitig weniger als 30 mm
- Messen Sie die Breite zwischen den seitlichen Begrenzungen (kleinstes Maß), siehe Zeichnung, das Maß ist mit B2 angegeben.
- Bestellmaß Breite berechnen:
B2 - 2 mm = Bestellbreite
Bestellbreite ermitteln:
Fall 3: Platz auf Rahmen einseitig weniger als 30 mm
- Messen Sie die Breite zwischen der seitlichen Begrenzung und der Innenkante der Gegenseite, das Maß ist mit B3 angegeben. Mehrere Stellen messen und das kleinste Maß annehmen.
- Bestellmaß Breite berechnen:
B3 + 28 mm = Bestellbreite
Bestellhöhe ermitteln:
Fall 1: Platz auf Rahmen oben mehr als 15 mm

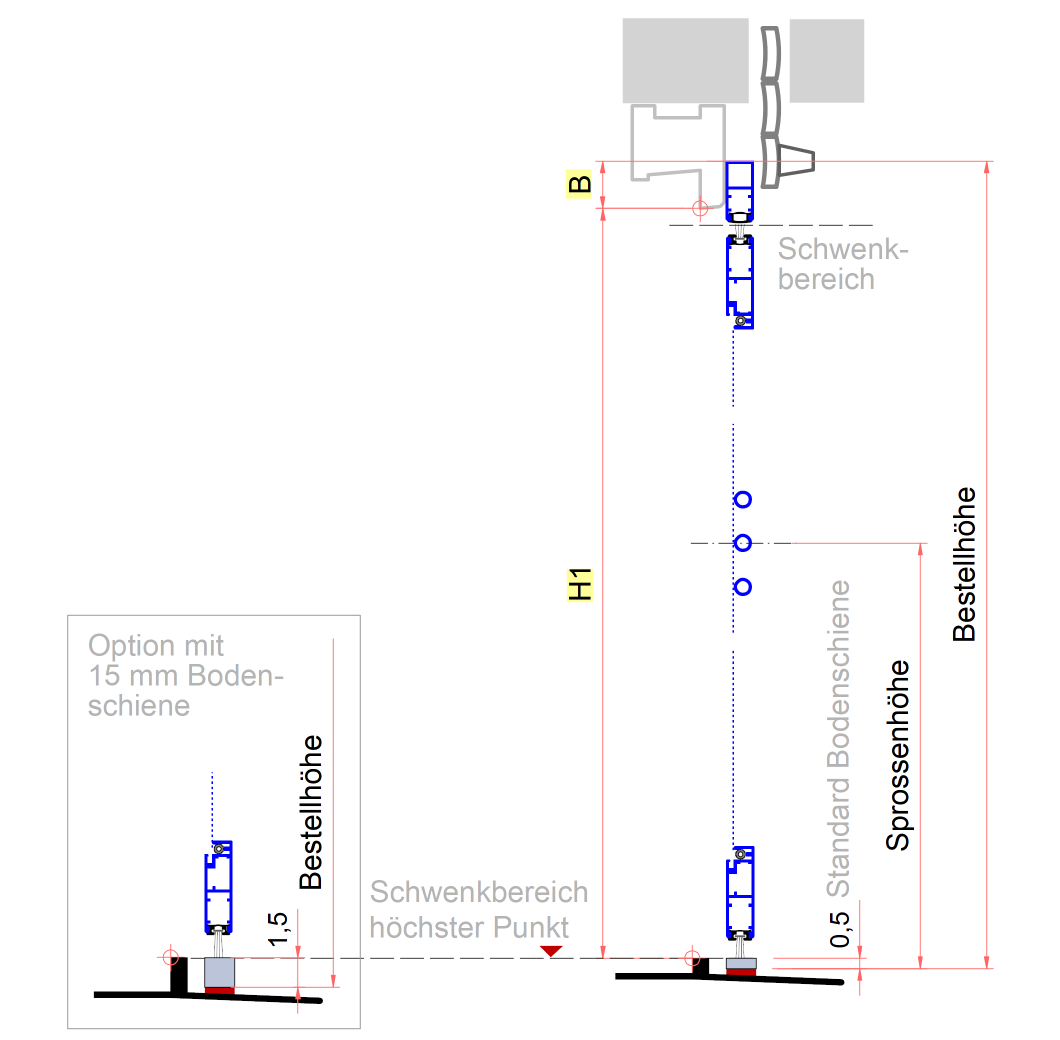

- Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H1 angegeben.
- Bestellmaß Höhe berechnen:
H1+B (max. 25mm) + 5 mm (oder 15 mm) = Bestellhöhe(Maß B beinhaltet einen Sicherheitsabzug)
Bestellhöhe ermitteln:
Fall 2: Platz auf Rahmen oben weniger als 15 mm

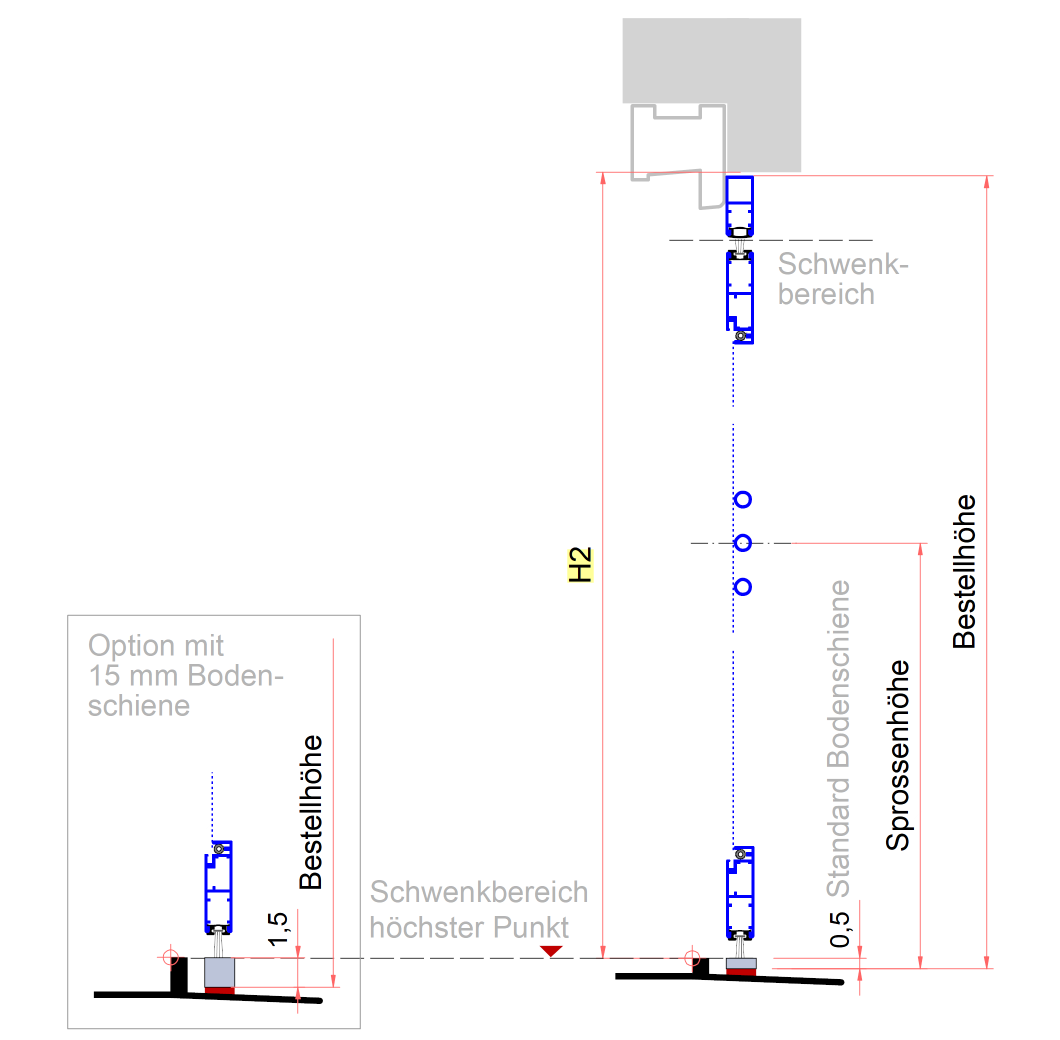

- Messen Sie die Höhe vom Höchsten Punkt der Türschwelle bis zum Sturz oben. Das Maß ist in der Zeichnung mit H2 angegeben.
- Bestellmaß Höhe berechnen:
H2 + 5 mm (oder 15 mm) - 2 mm Luft oben = Bestellhöhe
Optionen
Material

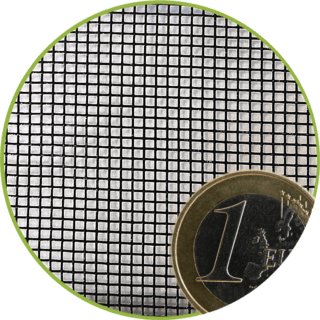

schwarz

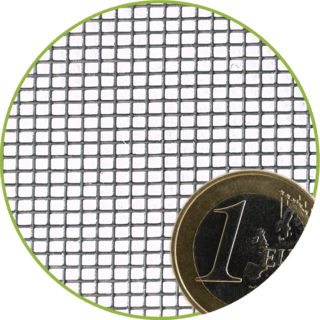

grau

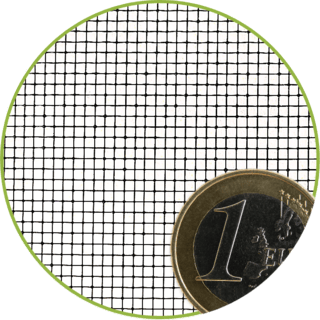

Hi-Trans

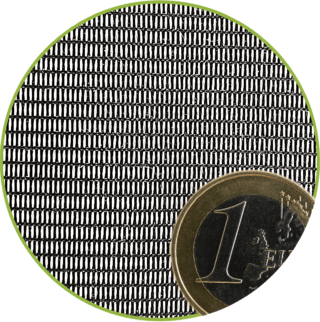

Polltex
Kennzeichnung
Maße überprüft?
