PL-F Insektenschutz-Türplissee | Frontmontage | ohne Bohren
Plissee für Türrahmenmontage, ohne bohren montierbar
- Leichter Lauf, gute Optik
- hochwertiges Produkt
- integrierte Griffmulden
- braucht wenig seitl. Auflage
Konfigurierbar in folgenden Rahmenfarben:
Configure PL-F Insektenschutz-Türplissee | Frontmontage | ohne Bohren
Maße

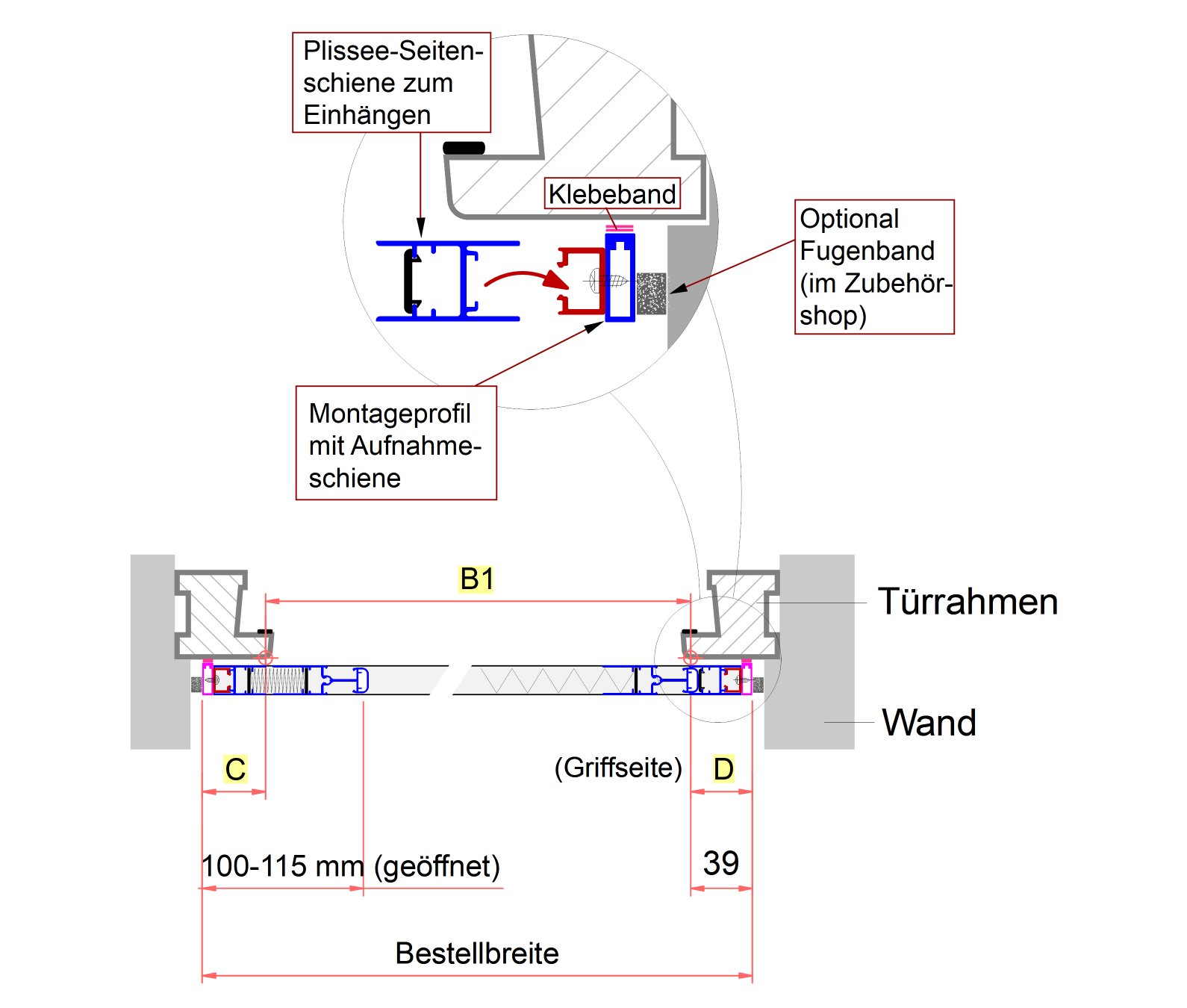

Bestellbreite ermitteln
- Messen Sie das Maß B1, welches in der Zeichnung zu finden ist.
Auchtung: Das Maß B1 ist nicht die lichte Rahmenöffnung, sondern das Maß ohne Schräge/Rundung ab Beginn der Fläche! - Bestellmaß Breite berechnen:
B1+ C (10 bis 100 mm) + D (10 bis 39 mm) = Bestellbreite
- Kontrolle: Die Bestellbreite darf nicht Größer als die Laibungsbreite sein
Bestellhöhe ermitteln

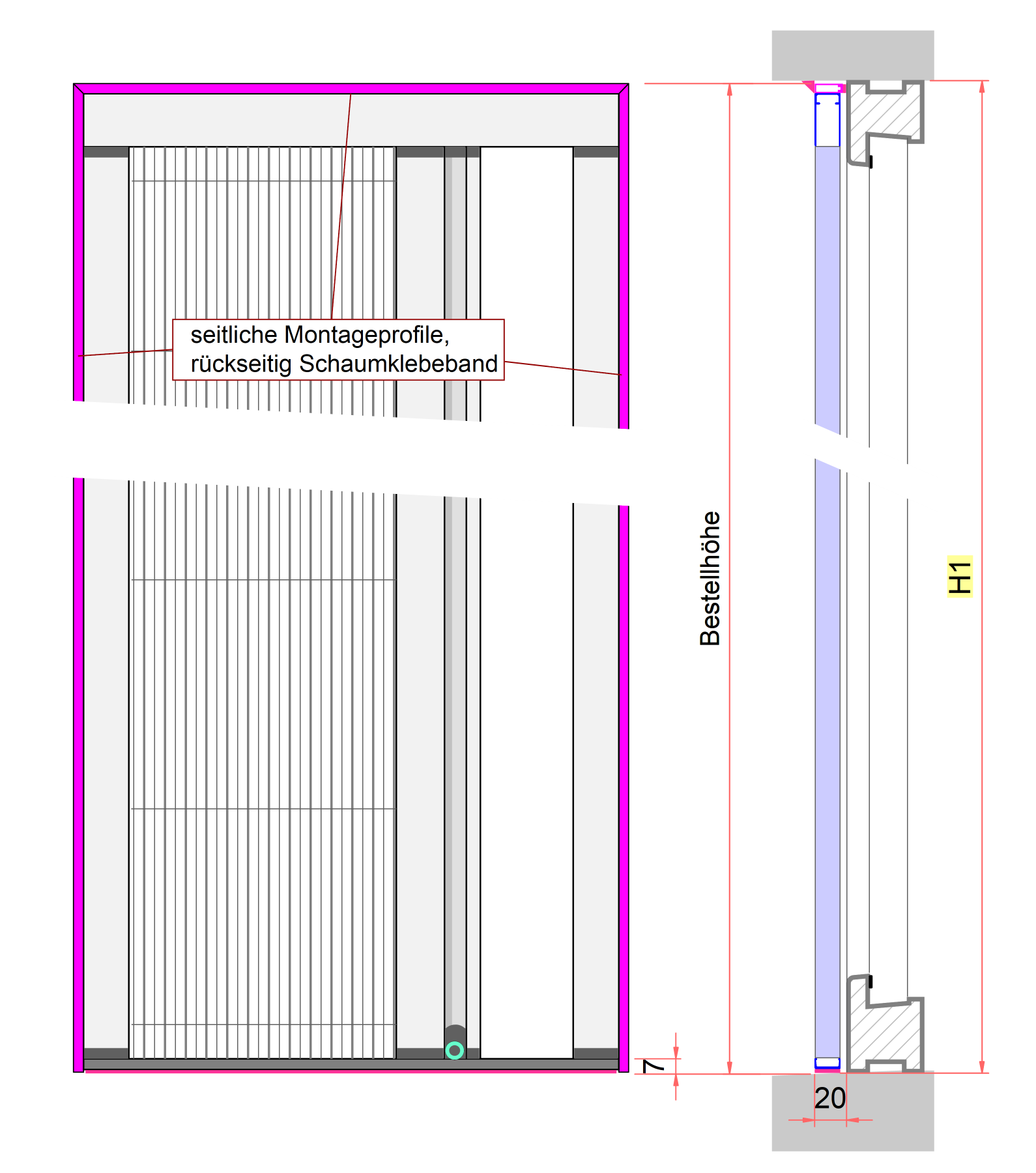

Fall 1: Zwischen der Laibung (Sturz und Boden)
- Messen Sie die Höhe vom Laibung (Sturz und Boden), das Maß ist in der Zeichnung mit H1 angegeben. Bei Abweichungen nehmen Sie das kleinste Maß an.
- Bestellmaß Höhe berechnen:
H1 - 3 mm = Bestellhöhe
- Kontrolle: Bestellhöhe darf nicht größer sein als H1 - 3 mm

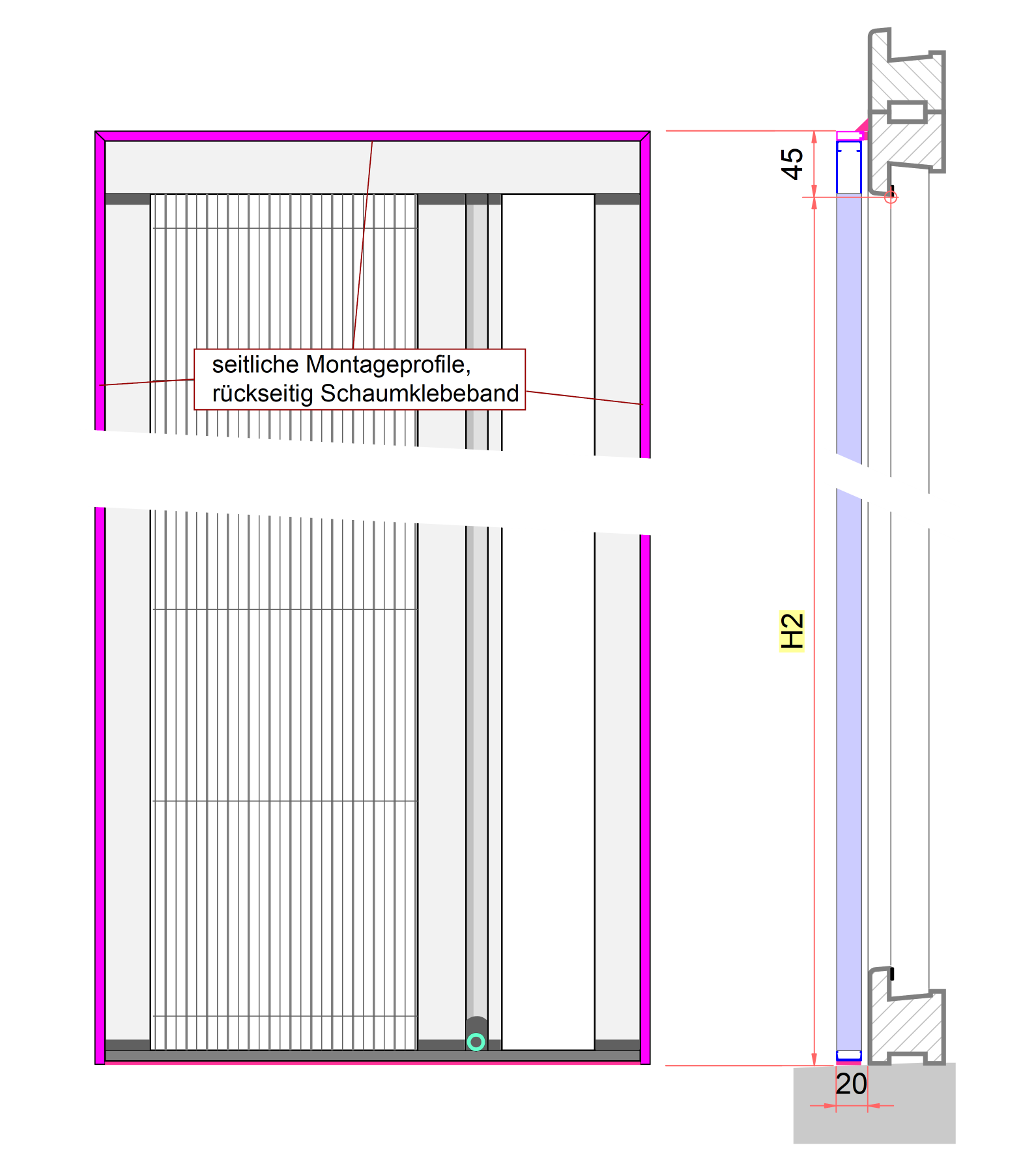

Fall 2: Türrahmen und Boden (Beispiel: Wintergarten)
- Messen Sie die Höhe vom Boden bis zur oberen Innenkante des Türrahmens. Das Maß ist in der Zeichnung mit H2 angegeben.
- Bestellmaß Höhe berechnen:
H2 + 45 mm = Bestellhöhe

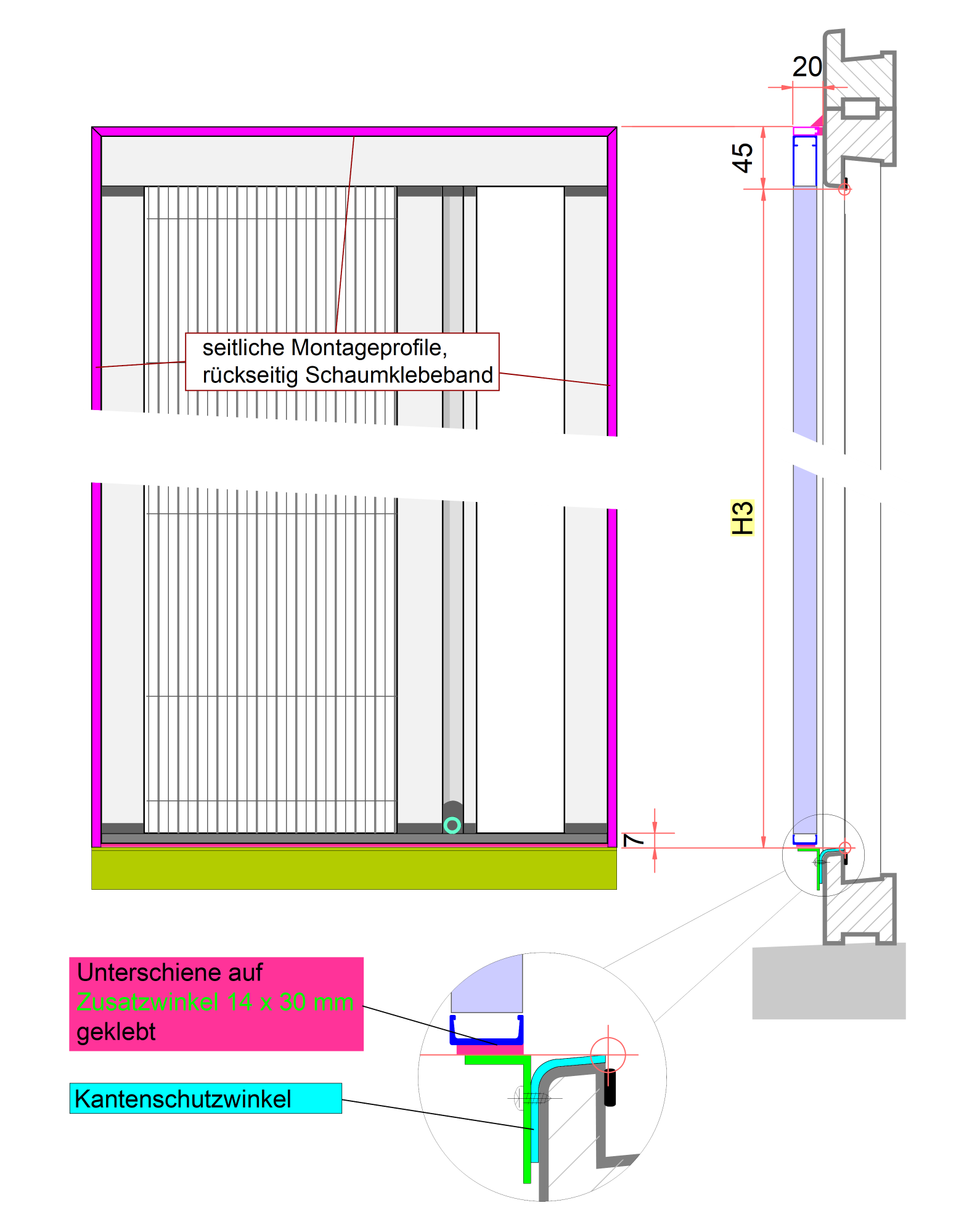

Fall 3: Türrahmen und Zusatzprofil unten (Beispiel: Wintergarten)
- Messen Sie die Höhe von der geplanten Oberkannte des Zusatzprofils bis zur oberen Innenkante des Türrahmens. Das Maß ist in der Zeichnung mit H3 angegeben.
- Bestellmaß Höhe berechnen:
H3 + 45 mm = Bestellhöhe
- Achtung!
Prüfen Sie ob auf dem unteren Türrahmen genügend Auflagefläche für das Zusatzprofil vorhanden ist. Die Höhe des Zusatzprofils beträgt 30 mm.
