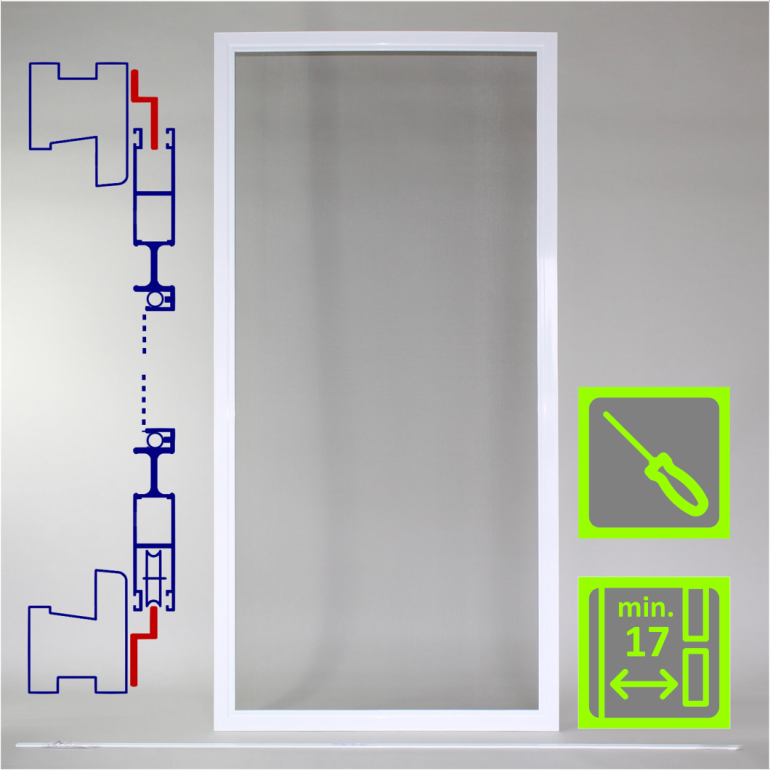

STF Insektenschutz-Schieberahmen | Türrahmenmontage | Bausatz

Fliegengittter-Schieberahmen als Maß-Bausatz, ohne Quersprosse.
Whatsapp-Chat starten
  • solide Eckverschraubung
  • durchgehende Griffmulden
  • Klebemontage möglichgrosse
  • kugelgelagerte Rollen



Konfigurierbar in folgenden Rahmenfarben:

Downloads
Aufbauanleitung-Schiebeflügel (4.17 MB)
Montageanleitung-STF (3.65 MB)
Anleitung-bespannen (1.63 MB)

Maximal 7 Zeichen

Sonderpreis 139,36 € Regulärer Preis 154,84 €
Inkl. 19% MwSt., exkl. Versandkosten

Aufmassanleitung

Aufmaßanleitung - Schritt für Schritt mit sämtlichen Einbaufällen:

Bestellbreite ermitteln

  • Legen Sie das Maß D fest: Auflage des Schieberahmens an der Bedienseite.Dafür max. 35 mm berechnen, die mitgelieferten Stopper begrenzen die Endposition
  • Legen Sie das Maß C fest: Auflage des Schieberahmens in der Mitte, Empfehlung : 35 - 50 mm
  • Bestellmaß Breite (Flügelbreite) berechnen:
B1 + C + D
Beispiel: 900 + 35 + 35 mm (Maß D min 35) oder 900 + 35 + 15 mm ( Maß D =15 mm)

Bestellhöhe ermitteln

Fall 1: Z-Schiene oben und unten

  • Legen Sie das Maß A fest, dabei Position der Wasserabläufe beachten - Hinweise Zeichnung weiter unten. Bei der OptionWinkelschiene auf Schwelle entfällt das Maß A.
  • Legen Sie das Maß B fest: Die Auflage so wählen, das die Montage der oberen Schiene hinter dem Rolladen möglich ist. Bei Türen ohne Rolladen nicht bis unter den Sturz messen, min. 1 cm Toleranz lassen.
  • Messen Sie die lichte Höhe H1
  • Berechnen Sie die Bestellhöhe:
Bestellhöhe= H1 + A + B

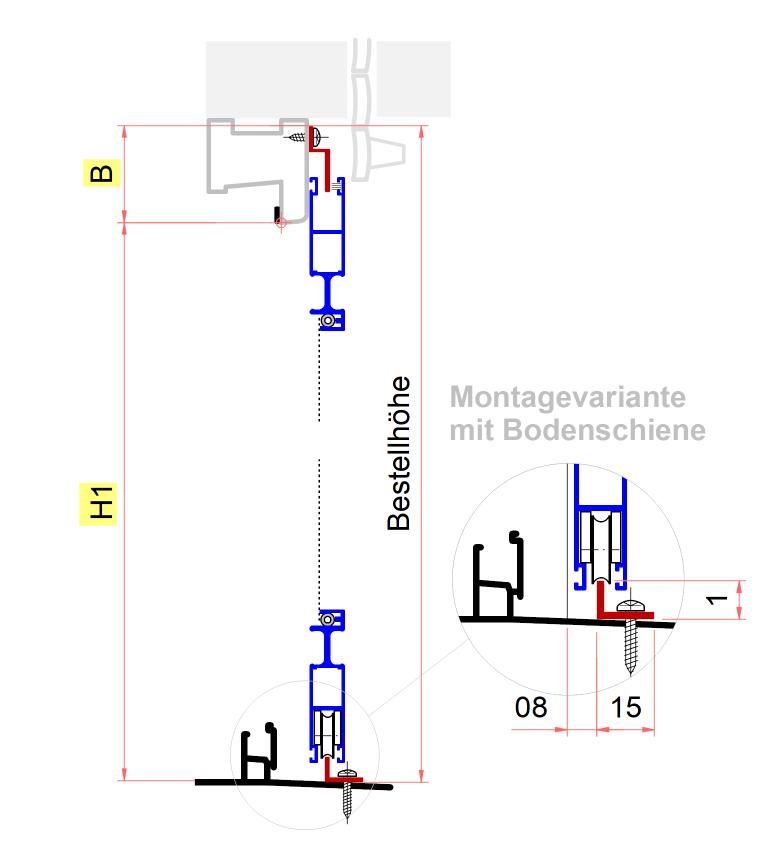

Fall 2: mit flacher Bodenschiene



Bestellhöhe mit Bodenschiene= H1 + B

Laufschienenlänge messen



  • Messen Sie die Breite der Türfront bzw. den Abstand zwischen den Rolladenschienen bzw. der Leibung. Die Schienen können ggf. gekürzt werden.

Problemlösung für Wasserabläufe:

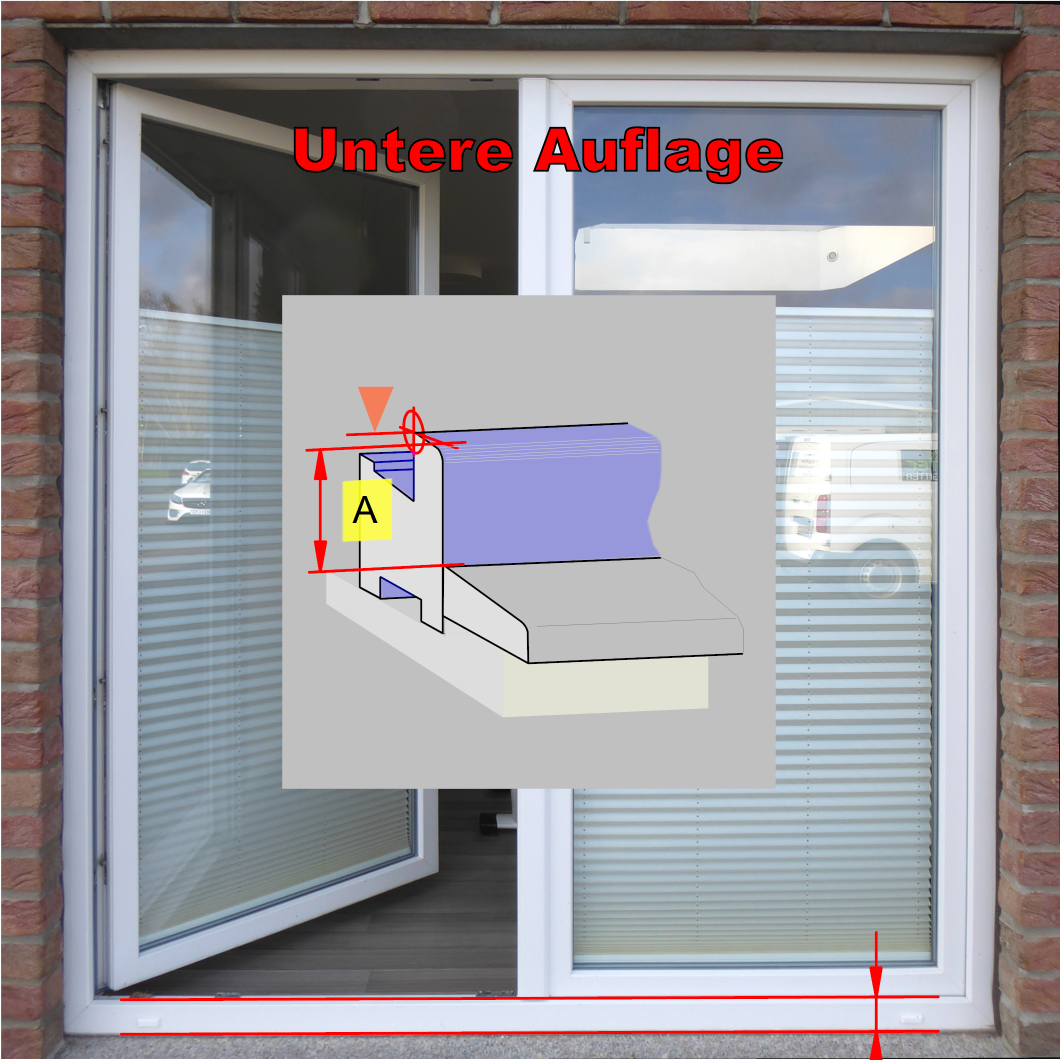

  • Zum Bestimmen der Position der unteren Laufschiene die Kappen der Wasserschlitze abnehmen und das Maß A entsprechend festlegen.

Problemlösung bei überstehenden Alu-Kantenschutz bei Kunststofftüren:

  • Messen Sie wie weit der Winkel vorsteht - bis zu 2 mm können überbrückt werden, indem an den Schraubpunkten 1-2 mm Plättchen untergelegt werden.
  • Bei größeren Überständen muss der Winkel demontiert werden, oder beide Laufschienen müssen entsprechend hinterlegt werden. Dann sind jedoch auch längere Abdichtbürsten rückseitig im Schieberahmen erforderlich (Auf Anfrage)



Ausführung

Maß-Bausatz, Rahmenprofile Aluminium 60 x 13,5 mm, mit durchgehender Griffmulde innen und außen. Führungsschienen 26 x 9 mm, optional Boden-Winkelschiene 15 mm breit, 10 mm hoch. Laufrollen mit Edelstahl-Kugellagern, austauschbar, Aushängesicherung mit Hex-Schlüssel entriegelbar. Rahmen auf Gehrung mit Eckverschraubungen, Gewebe nach Wahl

Lieferumfang

Schieberahmen, Laufschienen, zwei Anschlagstopper, Befestigungsschrauben, Montageanleitung
