FSR Fliegengitter-Spannrahmen | versenkt | Fertigelement

Mehr Ansichten

Hinweis: Farbdarstellung kann abweichen! Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Spannrahmen mit Edelstahl-Ultra-Gewebe finden Sie unter "Kellerfenster-Insektenschutz"

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 89,4

Bestellhöhe laut Zeichnung in cm, z.B. 89,4

Dicke der Rahmenkante inkl. Dichtung

Bei Rahmen über 160 cm Höhe sind die Zusatzriegel zu empfehlen (6-Punkt-Befestigung)

In seltenen Fällen kann der Rahmen nur direkt vor den Fensterrahmen geschraubt werden. Dafür bitte "ohne Beschläge" wählen (für das X-Maß bitte trotzdem einen beliebigen Wert wählen, da es sich um eine Plichtangabe handelt)

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

* Pflichtfelder

FSR Fliegengitter-Spannrahmen | versenkt | Fertigelement

Regulärer Preis: 93,42 €

Special Price 84,08 €

Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 6-10 Werktage

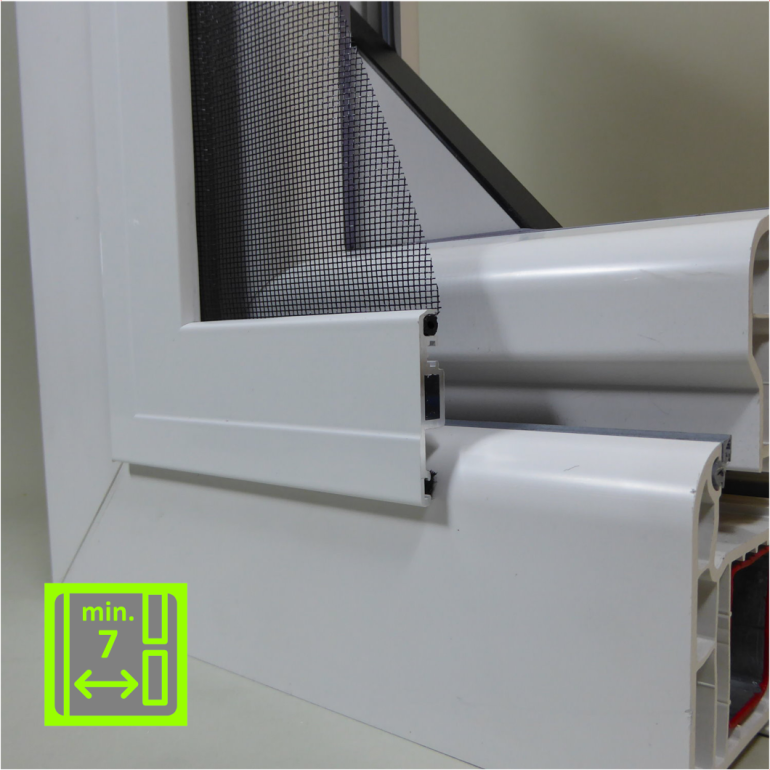

Neu - Der Alleskönner! - Spannrahmen mit Falzprofil, für enge Rolläden. Für die meisten schwierigen Einbausituaionen geeignet.

Qualitätsmerkmale:
- 46 mm breites Profil, auch türhohe Rahmen ohne Sprosse
- variable Auflagebreite 1,0 - 1,8 cm
- Schieberiegel seitlich von innen
- schwenkbare Haltegriffe
- rückseitige Bürstendichtungen

Wie ausmessen? | Zeichnung Häufige Fragen

Beschreibung

Details

Aufmaßzeichnung drucken (PDF)

Bestellmaß Breite ermitteln:

Insektenschutz-Spannrahmen versenkter Einbau

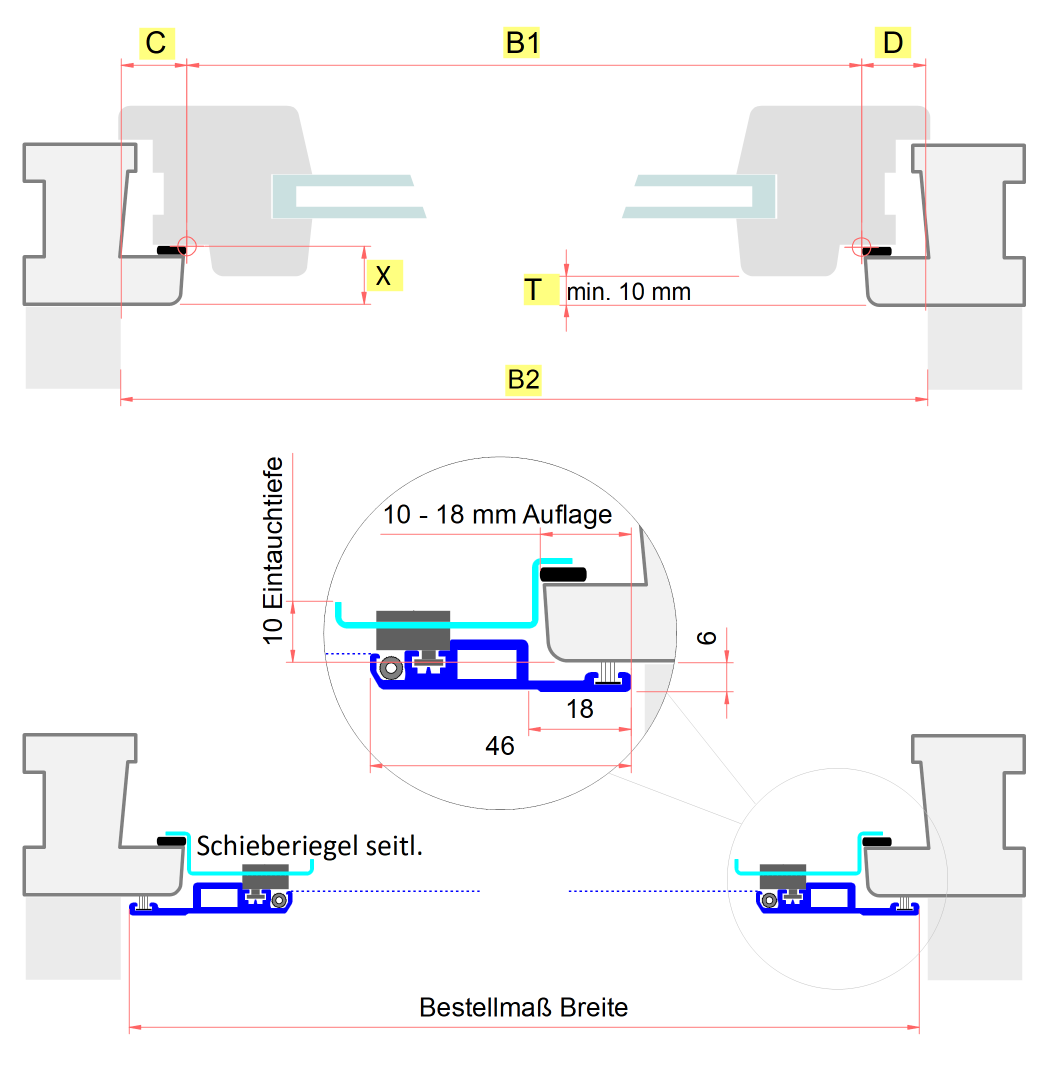

1.) Prüfen Sie anhand der Zeichnung ob folgende Maße eingehalten werden können:

   Grenzmaß Alternative
Rolladenabstand min. 0,7 cm SR-BZ
Maße C und D (seitl. Auflage ab Innenkante) 1,0 - 1,8 cm SR-BZ

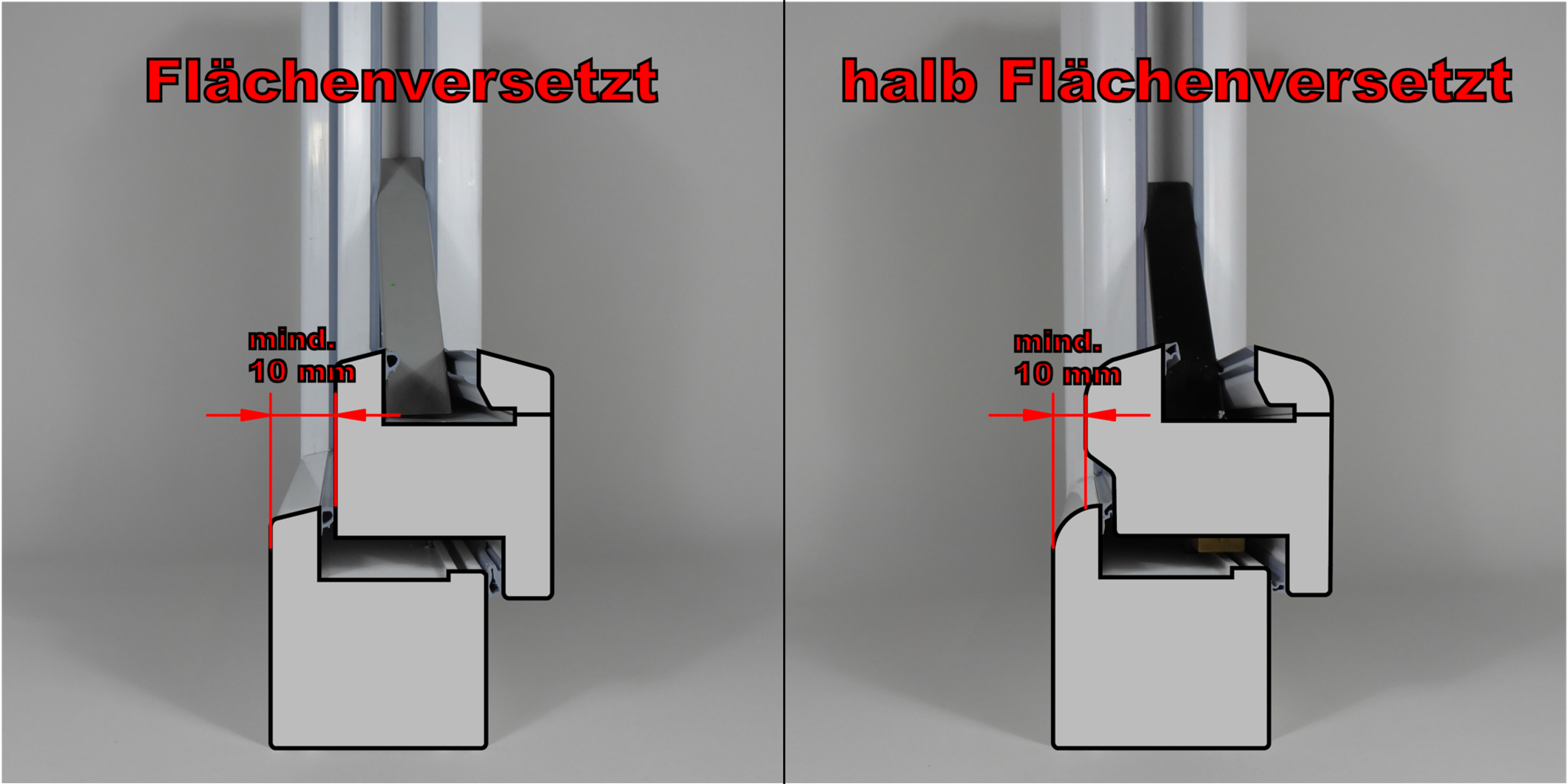

Maß T (Einbautiefe bei geschlossenem Fenster)
min 1,0 cm


2.) Messen Sie die Breite der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit B1 angegeben.

3.) Ermitteln Sie die Maße C und D (diese können auch unterschiedlich sein, z.B. Doppelfenster, eine Seite Rolladenführung)

4.) Bestellmaß Breite berechnen:

Bestellbreite B1 + C  + D
Standard bei ausreichend Platz: B1 + 1,8 + 1,8

Kontrolle: Die Bestellbreite muss kleiner sein als das kleinste Maß zwischen den seitlichen Begrenzungen (B2). Pro Seite darf die Auflage ab Innenkante 1,8 cm nicht überschreiten.

Maß X ermitteln:

5.) Messen Sie die Dicke der äußeren Rahmenkante inkl. Dichtung, das Maß ist in der Zeichnung mit X angegeben.

Beachten: Bei sehr weichen Dichtungen ca. 1 mm weniger rechnen.


Bestellmaß Höhe ermitteln:

Falz-Spannrahmen versenkter Einbau

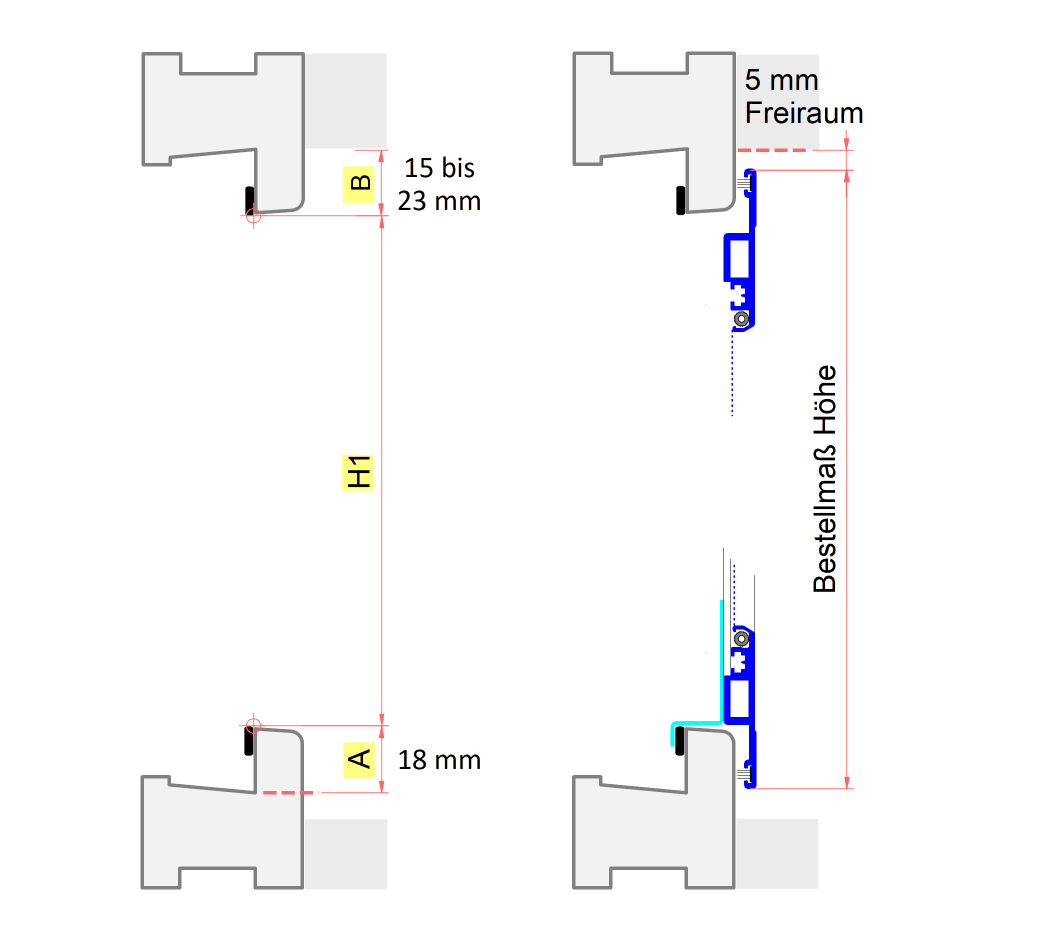

6.) Prüfen Sie anhand der Zeichnung die Platzverhältnisse oben und unten:


   Grenzmaße Alternative
Maß A (untere Auflage)
min. 1,8 cm SR-BZ
Maß B (obere Auflage + Freiraum)
2,3 cm*
SR-BZ
*gerechnet bei voller Auflage = 1,8 cm + 0,5 cm Freiraum, bei weniger Auflage kann Maß B kleiner sein (min. 1,5)

7.) Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H1 angegeben.

8.) Bestellmaß Höhe berechnen:

Bestellhöhe, obere Auflage 1,8 cm:
 H1 + 1,8 + 1,8 cm
Bestellhöhe, obere Auflage 1,0 cm:  H1 + 1,8 + 1,0 cm

Je nach vorhandenem Platz kann die obere Auflage auch zwischen diesen Werten liegen!

Fragen und Antworten zum Produkt

Zusatzinformation

Zusatzinformation

Fertigungsart Fertigelement
Ausführung
Rahmen aus Aluminiumprofilen 46 x 10 mm, mit massiven Alu-Eckwinkeln verpresst, rückseitige Bürstendichtungen, 4-Punkt bzw. 6-Punkt-Befestigung mit rostfreien verstellbaren Beschlägen (von aussen kaum zu sehen), Gewebe nach Auswahl
Lieferumfang

Fertigelement + Beschläge (werden lose mitgeliefert) + Montageanleitung

Bewertung

Kundenmeinungen 1 item(s)

Passt perfekt
Hallo KoriTec-Team,

wollt noch schnell DANKE sagen, die zweite Lieferung ist wohlbehalten bei uns angekommen, super verpackt....und, der Spannrahmen passt, perfekt!!!

Wir empfehlen Sie gerne weiter! :)

Bis dahin...

Gruß
Martin W.
Kundenmeinung von Martin W. / (Veröffentlicht am 29.11.2017)
