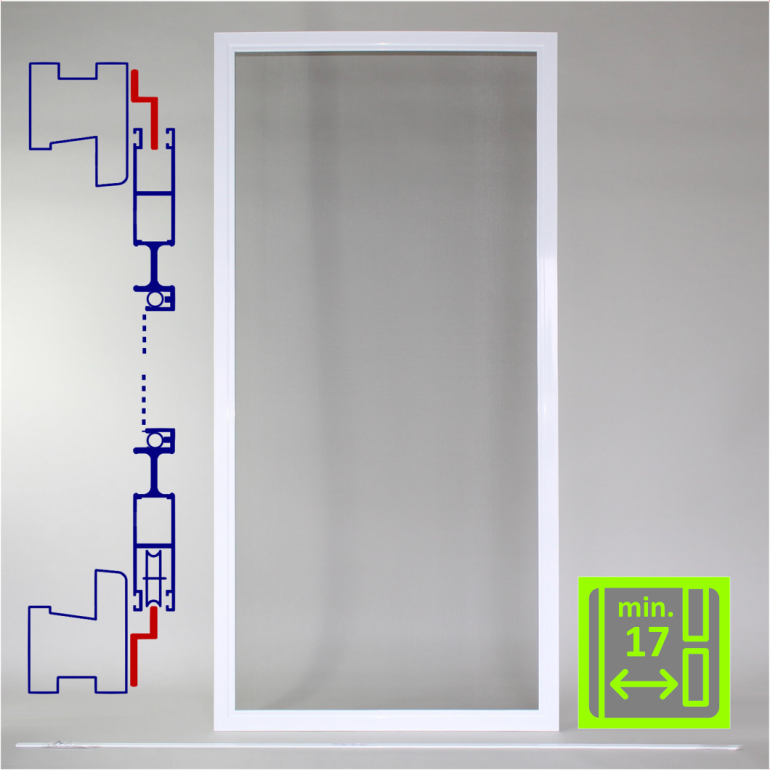

main product photo

STF Insektenschutz-Schieberahmen für Fensterrahmenmontage

Fliegengittter-Schieberahmen montagefertig, ohne Quersprosse.
Whatsapp-Chat starten
  • auspacken und einbauen
  • durchgehende Griffmulden
  • Klebemontage möglichgrosse
  • kugelgelagerte Rollen



Konfigurierbar in folgenden Rahmenfarben:

Seien Sie der Erste, der dieses Produkt bewertet

Montageanleitung-STF (3.65 MB)

Maximal 7 Zeichen

Sonderpreis 176,80 € Regulärer Preis 196,44 €
Inkl. 19% MwSt. , exkl. Versandkosten
Aufmassanleitung

Aufmaßanleitung - Schritt für Schritt mit sämtlichen Einbaufällen:

Bestellbreite ermitteln

  • Legen Sie das Maß D fest: Auflage des Schieberahmens an der Bedienseite.Dafür max. 35 mm berechnen, die mitgelieferten Stopper begrenzen die Endposition
  • Legen Sie das Maß C fest: Auflage des Schieberahmens in der Mitte, Empfehlung : 35 - 50 mm
  • Bestellmaß Breite (Flügelbreite) berechnen:
B1 + C + D
Beispiel: 900 + 35 + 35 mm (Maß D min 35) oder 900 + 35 + 15 mm ( Maß D =15 mm)

Bestellhöhe ermitteln

Fall 1: Z-Schiene oben und unten

  • Legen Sie das Maß A fest, dabei Position der Wasserabläufe beachten - Hinweise Zeichnung weiter unten. Bei der OptionWinkelschiene auf Schwelle entfällt das Maß A.
  • Legen Sie das Maß B fest: Die Auflage so wählen, das die Montage der oberen Schiene hinter dem Rolladen möglich ist. Bei Türen ohne Rolladen nicht bis unter den Sturz messen, min. 1 cm Toleranz lassen.
  • Messen Sie die lichte Höhe H1
  • Berechnen Sie die Bestellhöhe:
Bestellhöhe= H1 + A + B


Fall 2: mit flacher Bodenschiene



Bestellhöhe mit Bodenschiene= H1 + B

Laufschienenlänge messen



  • Messen Sie die Breite der Türfront bzw. den Abstand zwischen den Rolladenschienen bzw. der Leibung. Die Schienen können ggf. gekürzt werden.

Problemlösung für Wasserabläufe:

  • Zum Bestimmen der Position der unteren Laufschiene die Kappen der Wasserschlitze abnehmen und das Maß A entsprechend festlegen.

Problemlösung bei überstehenden Alu-Kantenschutz bei Kunststofftüren:

  • Messen Sie wie weit der Winkel vorsteht - bis zu 2 mm können überbrückt werden, indem an den Schraubpunkten 1-2 mm Plättchen untergelegt werden.
  • Bei größeren Überständen muss der Winkel demontiert werden, oder beide Laufschienen müssen entsprechend hinterlegt werden. Dann sind jedoch auch längere Abdichtbürsten rückseitig im Schieberahmen erforderlich (Auf Anfrage)



Ausführung

Rahmenprofile Aluminium 60 x 13,5 mm, mit durchgehender Griffmulde innen und außen. Führungsschienen 26 x 9 mm, optional Boden-Winkelschiene 15 mm breit, 10 mm hoch. Laufrollen mit Edelstahl-Kugellagern, austauschbar, Aushängesicherung mit Hex-Schlüssel entriegelbar. Rahmen auf Gehrung mit Eckverschraubungen, Gewebe nach Wahl

Lieferumfang

Schieberahmen, Laufschienen, zwei Anschlagstopper, Befestigungsschrauben, Montageanleitung
