STG2 Insektenschutz-Doppelschiebetür | 60 mm-Profil | Fertigelement

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Max. Elementbreite für Hi-Trans: 160 cm

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 256,3

Bestellhöhe laut Zeichnung in cm, z.B.215,4

Wählen Sie für Montage in der Leibung am besten 3-seitigen Rahmen mit flacher Bodenschiene, für Frontmontage auf umlaufenden Rahmenflächen (Wintergärten) ist ein 4-seitiger Montagerahmen geeignet.

Option mit verbreitertem Rahmen und Magnetrastung: Siehe Beschreibung ganz unten - Angabe von Laufschienenlänge und Öffnungsrichtung erforderlich!

Nur für Sonderausführung mit verbreitertem Einbaurahmen, siehe Zeichnung ganz unten!

Nur für Sonderausführung mit verbreitertem Einbaurahmen, siehe Zeichnung ganz unten! Öffnungsrichtung erforderlich wegen Anordnung der Magnete

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

STG2 Insektenschutz-Doppelschiebetür | 60 mm-Profil | Fertigelement

Regulärer Preis: 489,36 €

Special Price 440,42 €

Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 8-10 Werktage bis Versand

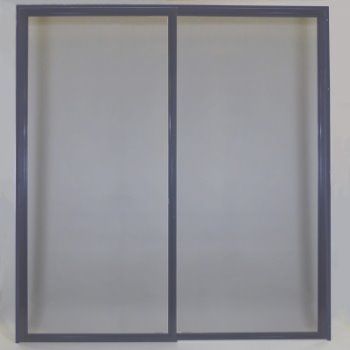

Zweiflügelige Schiebetür als Fertigelement, ohne Quersprosse. Stabil auch in großen Abmessungen.
Weitere Details im Produkt-Tab 'Ausführung'

- Flügel einhängefertig
- 60 mm breites Profil
- integrierte Griffmulden
- kugelgelagerte Laufrollen
zur Aufmaßzeichnung
ODER

Beschreibung

Details

Messanleitung drucken (PDF)    Montageanleitung (PDF)     Fragen und Antworten zum Produkt

Montage in der Leibung (Montage auf Türrahmen bzw. Wintergärten siehe unten)

Messanleitung Fliegenschutz-DoppelSchiebetür



1a)  Kontrollieren Sie inwieweit die Flächen der Leibung lotrecht und waagerecht sind.

2a)  Messen Sie die kleinste Breite der Leibung, Maß B2 in der Zeichnung. Dabei evtl. Lotabweichungen berücksichtigen.

3a) Bestellmaß Breite berechnen:

Bestellmaß Breite (Leibungsmontage)B2 - 0,4 cm

Messanleitung Fliegenschutz-Schiebetür



4a) Messen Sie die kleinste Höhe in der Leibung in der geplanten Einbauebene, das Maß ist mit H2 angegeben.

Dabei evtl. Abweichungen von der Waagerechten berücksichtigen.

5a) Bestellmaß Höhe berechnen:

Bestellmaß Höhe (Leibungsmontage)H2 - 0,4 cm

Montage auf Türrahmen:

Messanleitung Insekten-Doppelschiebetür

1b) Prüfen Sie ob umlaufend mindestens 2 cm freie Fläche um die Türrahmenöffnung vorhanden ist.

2b) Messen Sie die lichte Breite des Türrahmens (Maßpunkte in der Zeichnung), das Maß ist mit B1 angegeben

3b) Bestellbereite berechnen:

Bestellmaß Breite (Rahmenmontage)B1 + 6 cm (min. 4 cm)



Bei seitlichen Begrenzungen kontrollieren ob die errechnete Breite dazwischen passt!


Aufmaßblatt Doppelschiebetür



4b) Messen Sie die lichte Höhe des Türrahmens (Maßpunkte beachten), das Maß ist in der Zeichnung mit H1 angegeben.

5b) Bestellmaß Höhe berechnen:

Bestellmaß Höhe (Rahmenmontage)H1 + 6 cm (min. 4 cm)



Bei angrenzenden Bauteilen kontrollieren ob die errechnete Höhe dazwischen passt!


Rahmenverbreiterung für Doppelschiebetür

Sonderausführung mit Rahmenverbreiterung

Bei entsprechendne Platzverhältnissen kann der Einbaurahmen breiter ausgeführt werden, so das die Schiebeflügel in eine Parkstellung neben dem Durchgang geschoben werden können.

Das ist sinnvoll, wenn zeitweise die gesamte Öffnungsbreite benötigt wird, ohne erst die Schieberahmen auszuhängen.

Damit der mittlere Flügel (der in der Regel meistens geschlossen ist) in seiner Position bleibt, ist dafür eine Magnetrastung vorgesehen. So wird er nicht beim Bewegen des Haupt-Durchgangsflügels mit weggezogen und kann bei Bedarf trotzdem zu jeder Seite verschoben werden.

Für die Ausführung mit Rahmenverbreiterung gilt folgende Maßangabe für die Bestellbreite, bitte unbedingt die Zeichnung beachten:

Bestellmaß BreiteBestellbreite (beide Flügel bis Rahmen)
LaufschienenlängeGesamt-Rahmenbreite



Zusätzlich muss die Öffnungsrichtung angegeben werden, das ist die Seite, zu der die Flügel in Parkstellung geschoben werden sollen, von außen gesehen.



Zusatzinformation

Montageart
Leibung oder Türrahmen
Fertigungsart
Fertigelement doppel
Profilbreite Schiebetüren
60 mm
Insektenschutz-Bauart
zweiteilig
Lieferung als
Fertigelement nach Maß
Breite der abzudeckenden Türfläche ca.
120 - 400 cm Schiebetür 2Flg 60 mm

Ausführung

Rahmenprofile Aluminium 60 x 13,5 mm, mit durchgehender Griffmulde innen und außen. Einbaurahmen 32 x 28 mm, Boden-U-Schiene 10 mm hoch. Laufrollen mit Edelstahl-Kugellagern, austauschbar, Aushängesicherung mit Hex-Schlüssel entriegelbar. Rahmen auf Gehrung verpresst, Einbaurahmen verschraubt, Gewebe nach Wahl

Lieferumfang

Zwei Schieberahmen, Einbaurahmen zerlegt, Befestigungsmaterial, Montageanleitung
