STG2 Insektenschutz-Doppelschiebetür | 60 mm-Profil | Sprosse

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

STG2 Insektenschutz-Doppelschiebetür | 60 mm-Profil | Sprosse | Bausatz

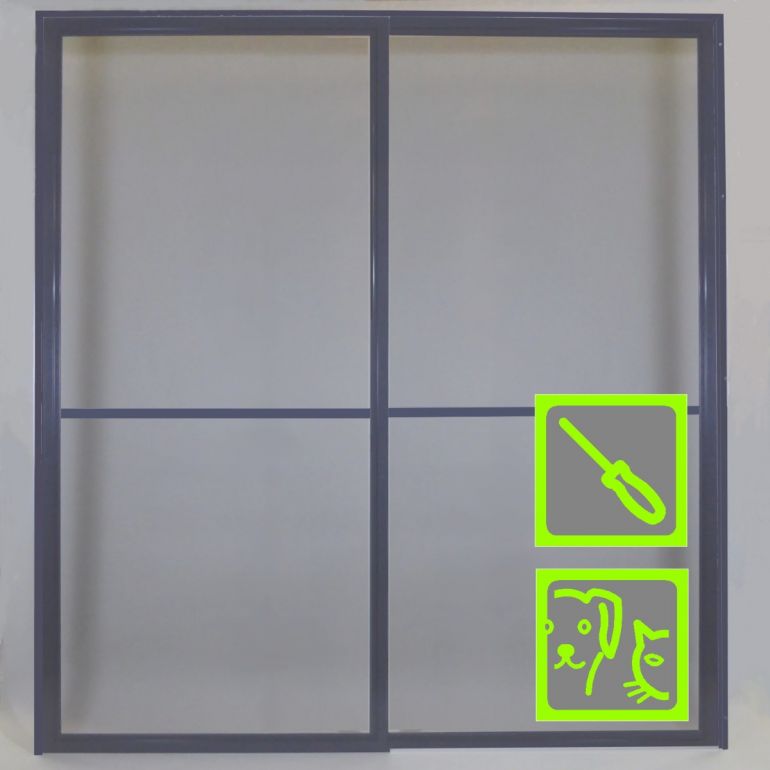

Zweiflügelige Schiebetür als Maß-Bausatz, mit Quersprosse. Stabil auch in großen Abmessungen.

Metall-Eckverschraubung
60 mm breites Profil
integrierte Griffmulden
kugelgelagerte Laufrollen

Konfigurierbar in folgenden Rahmenfarben:

Downloads

Anleitung-bespannen (1.63 MB)

Montageanleitung-STG2 (63.94 kB)

Bestellbreite ermitteln

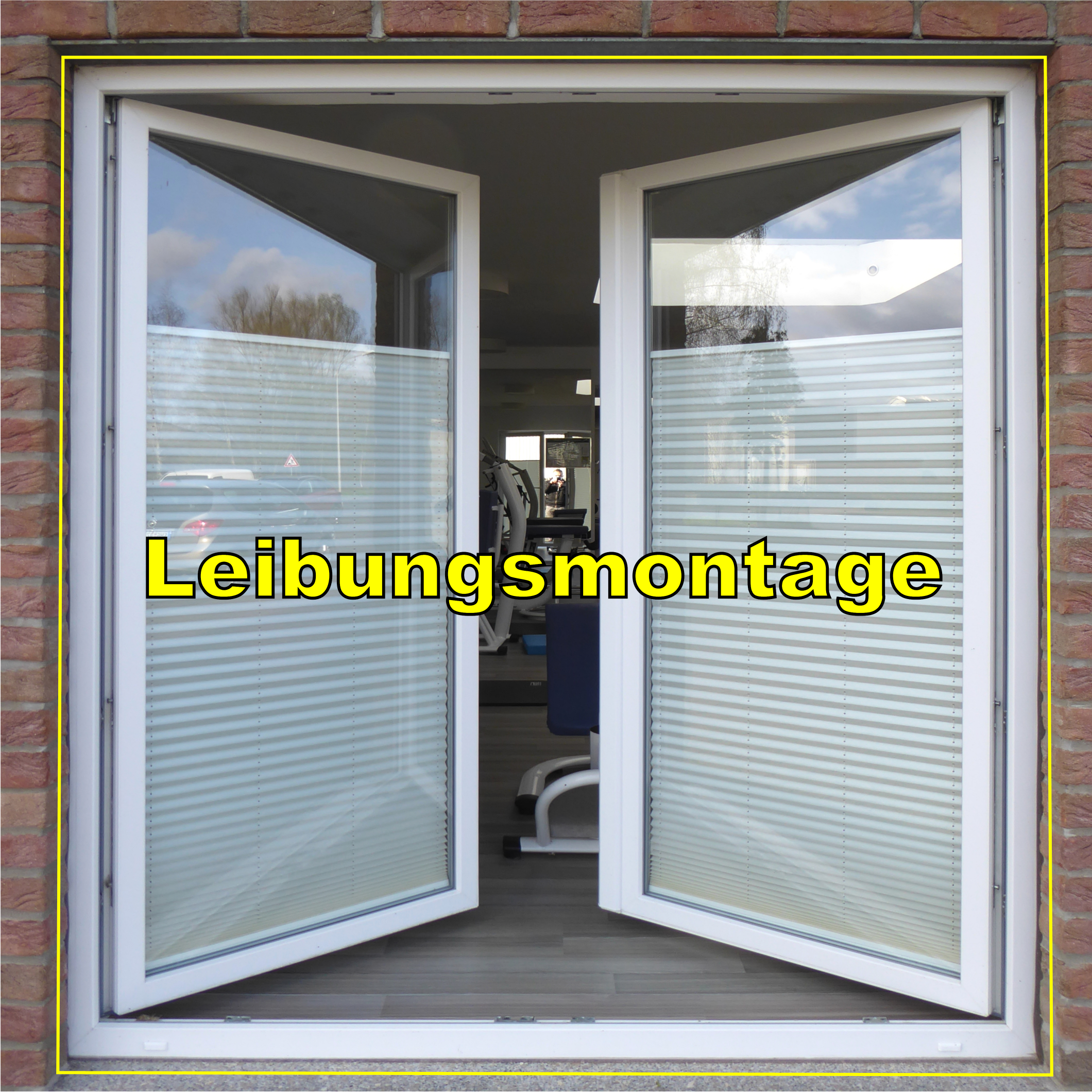

Fall 1: Montage in der Laibung

Kontrollieren Sie in wie weit die Flächen der Laibung lotrecht und waagerecht sind.

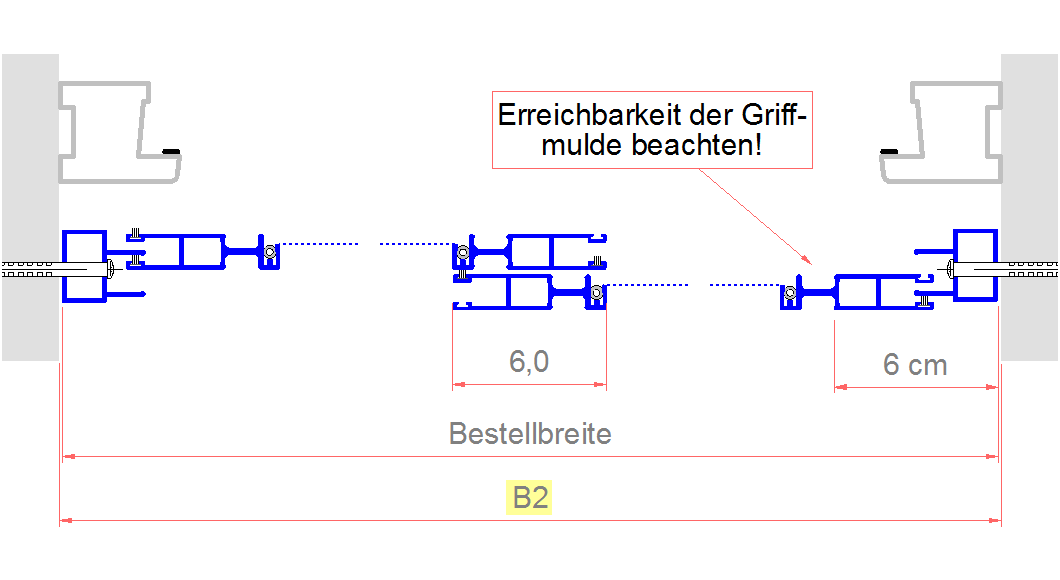

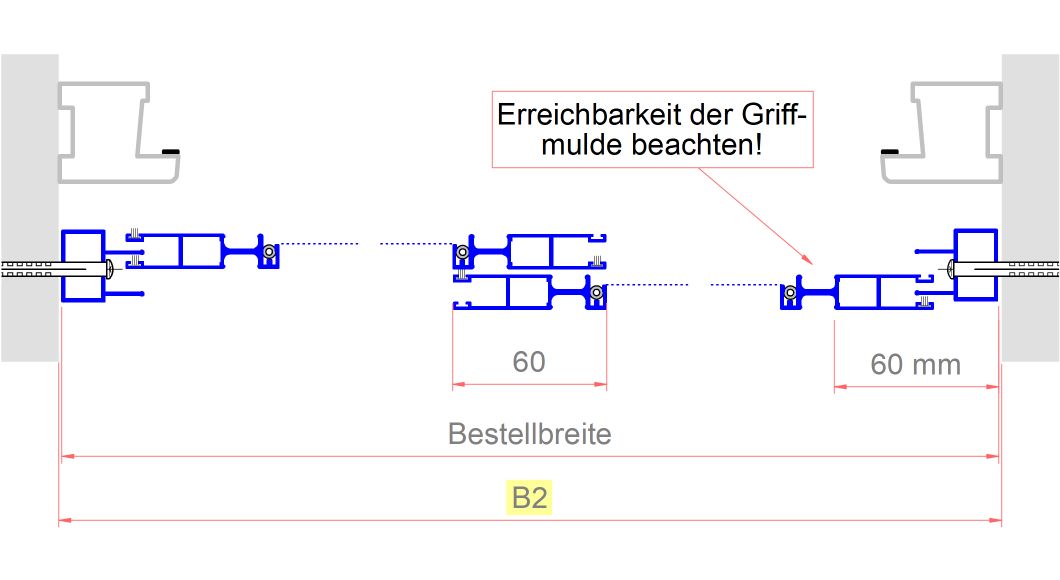

Messen Sie die kleinste Breite der Leibung, Maß B2 in der Zeichnung
Bestellmaß Breite berechnen

B2 - 4 mm = Bestellmaß Breite

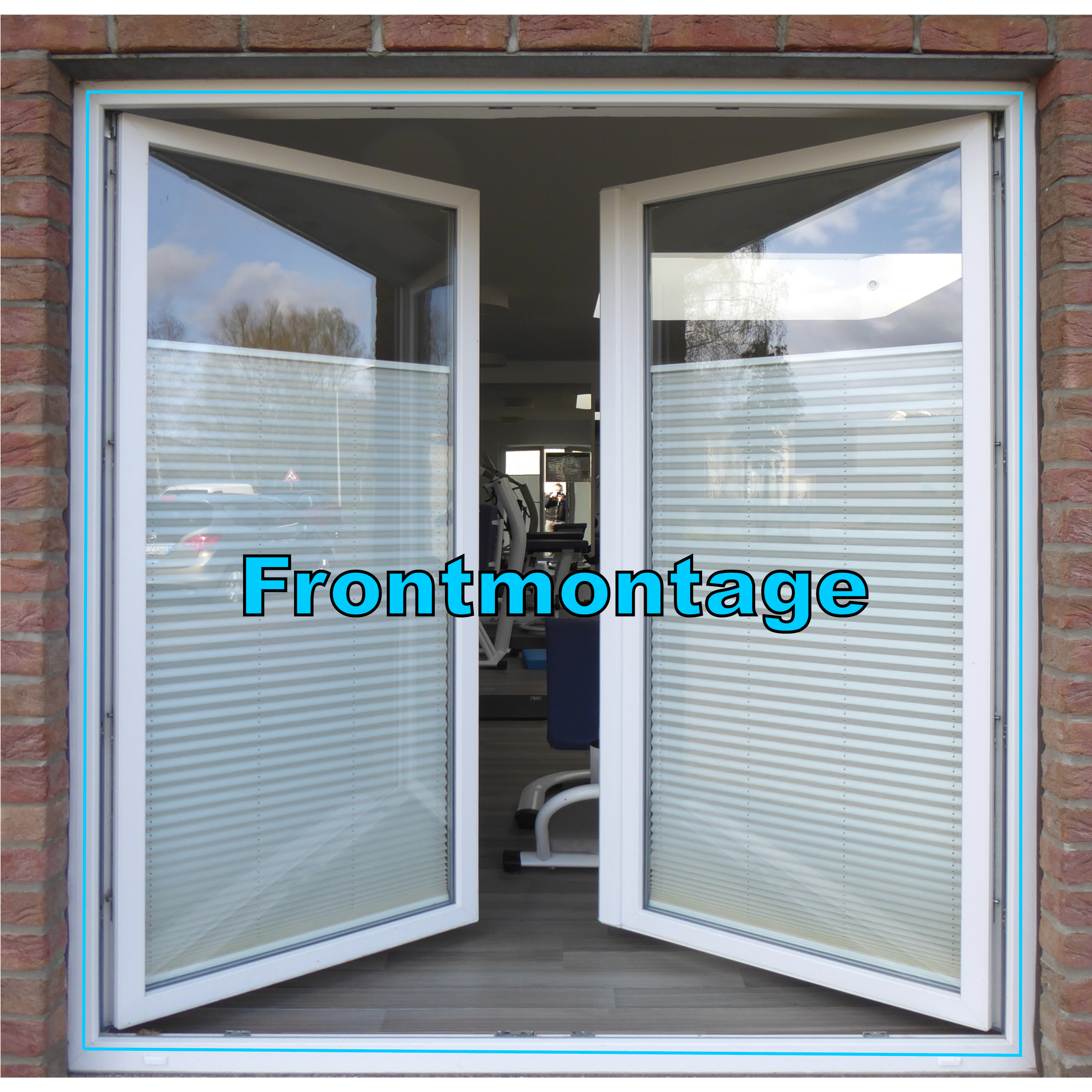

Fall 2: Montage auf Türrahmen

Prüfen Sie ob umlaufend mindestens 2 cm freie Fläche um die Türrahmenöffnung vorhanden ist.

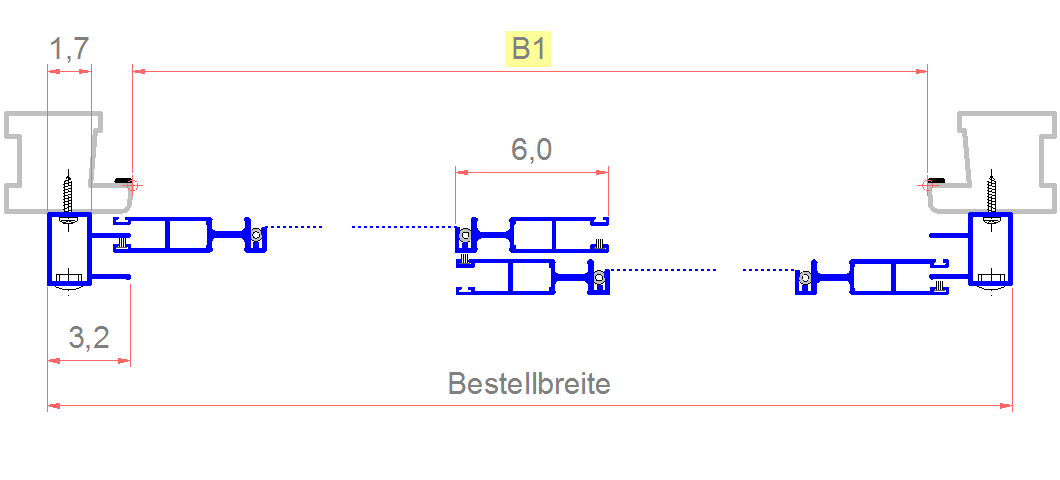

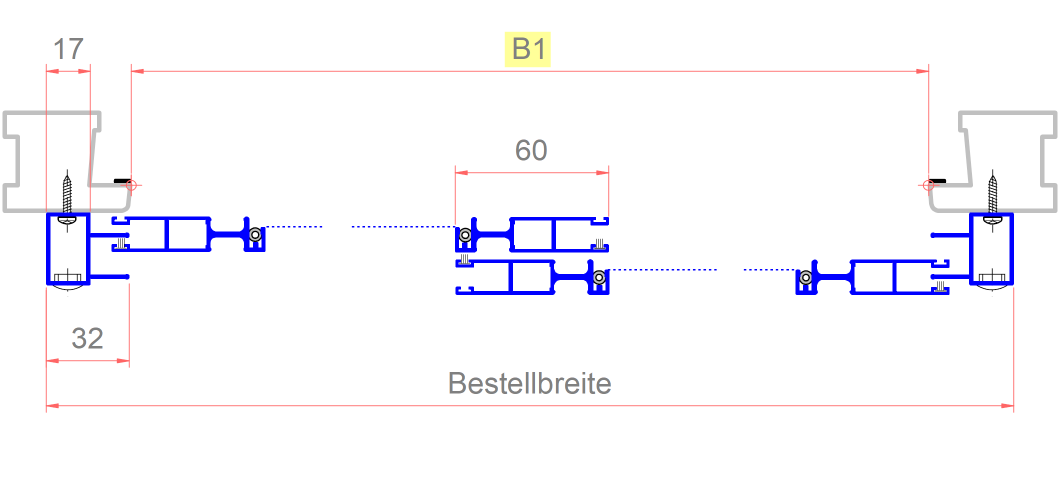

Messen Sie die lichte Breite des Türrahmens (Maßpunkte in der Zeichnung), das Maß ist mit B1 angegeben
Bestellmaß Breite berechnen

B1 + 60 mm (mind. 40 mm)= Bestellmaß Breite (Rahmenmontage)

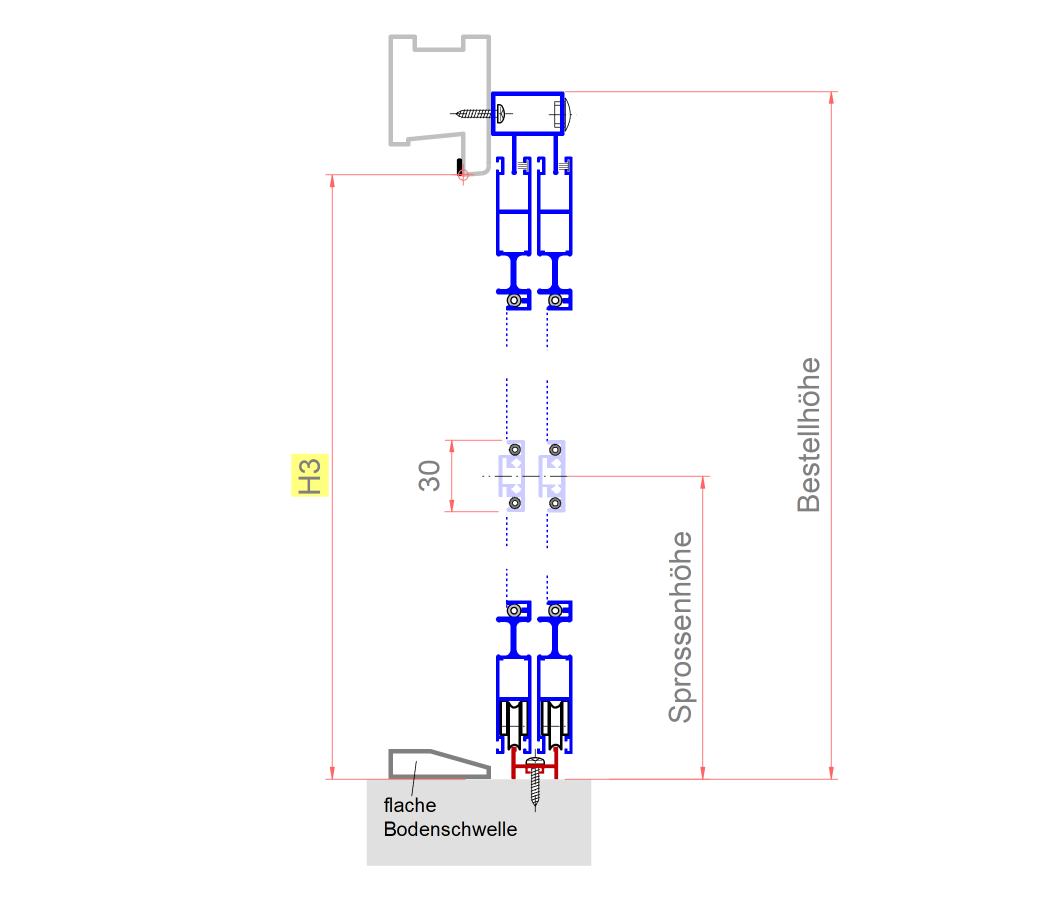

Bestellhöhe ermitteln

Fall 1: Montage in der Laibung

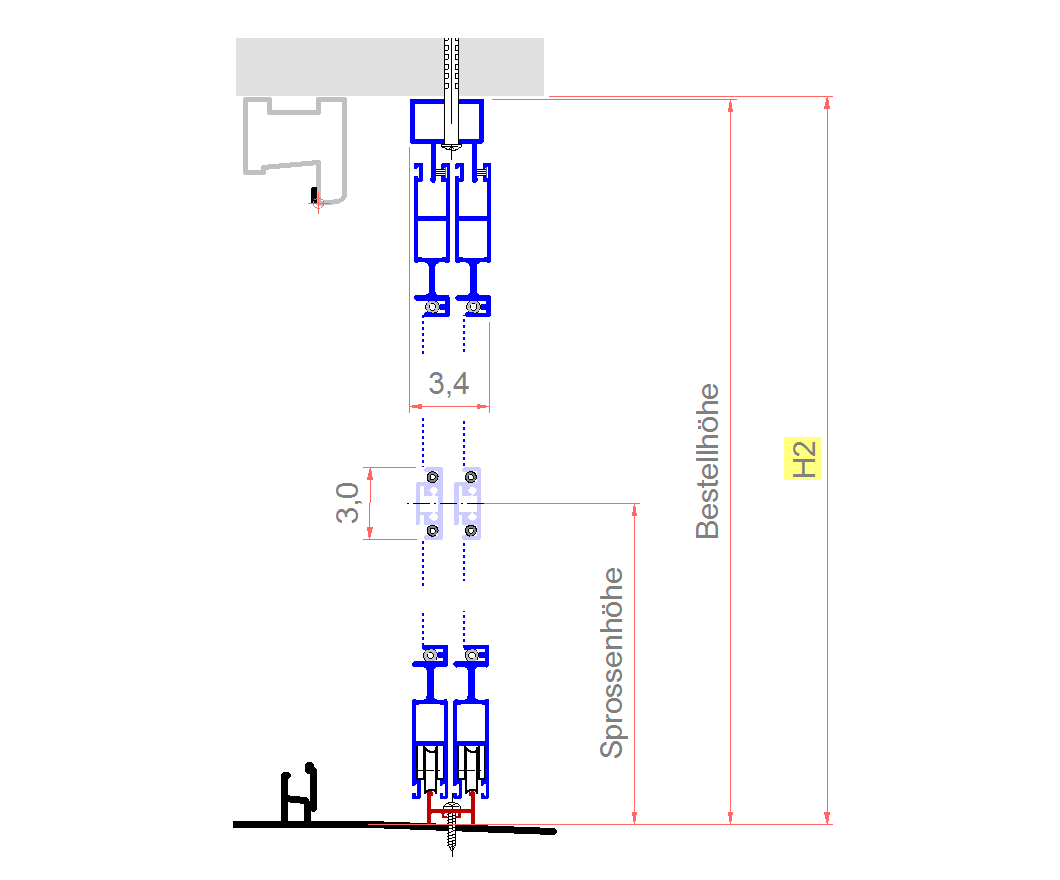

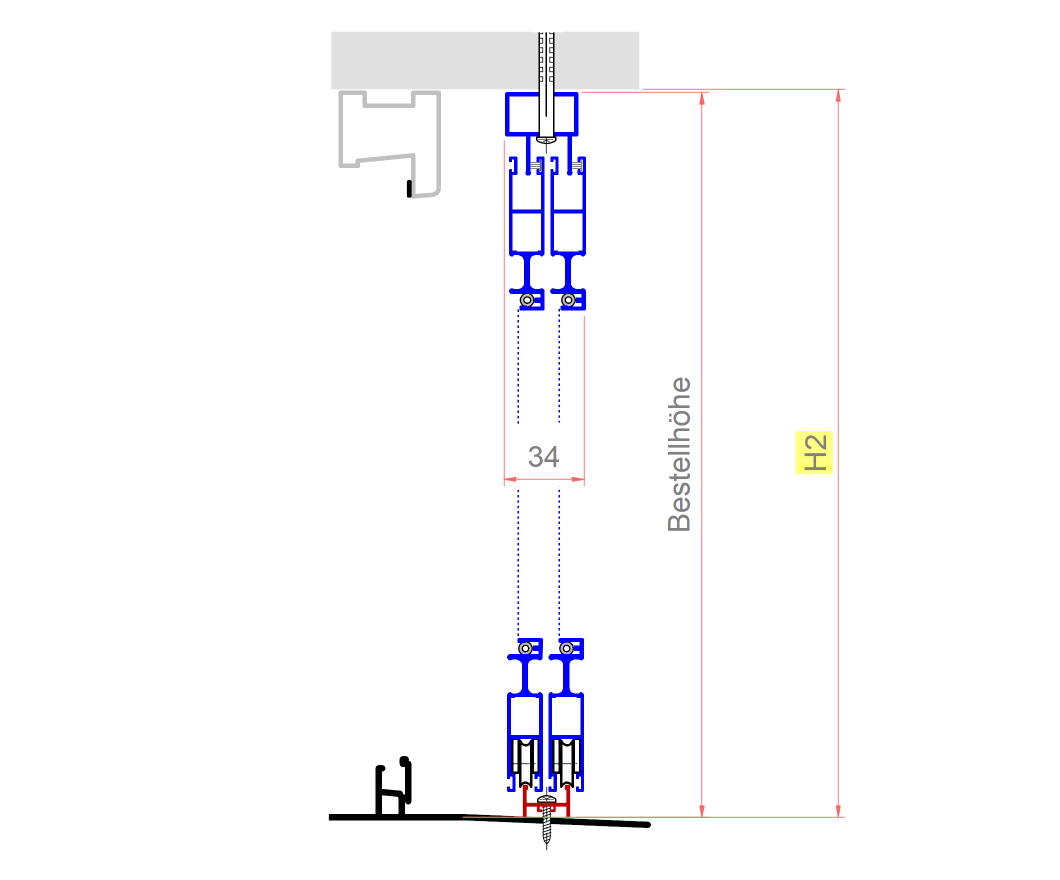

Messen Sie die kleinste Höhe in der Leibung in der geplanten Einbauebene, das Maß ist mit H2 angegeben. Dabei evtl. Abweichungen von der Waagerechten berücksichtigen.
Bestellmaß Breite berechnen

H2 - 4 mm = Bestellmaß Höhe (Leibungsmontage)

Fall 2: Montage auf Türrahmen

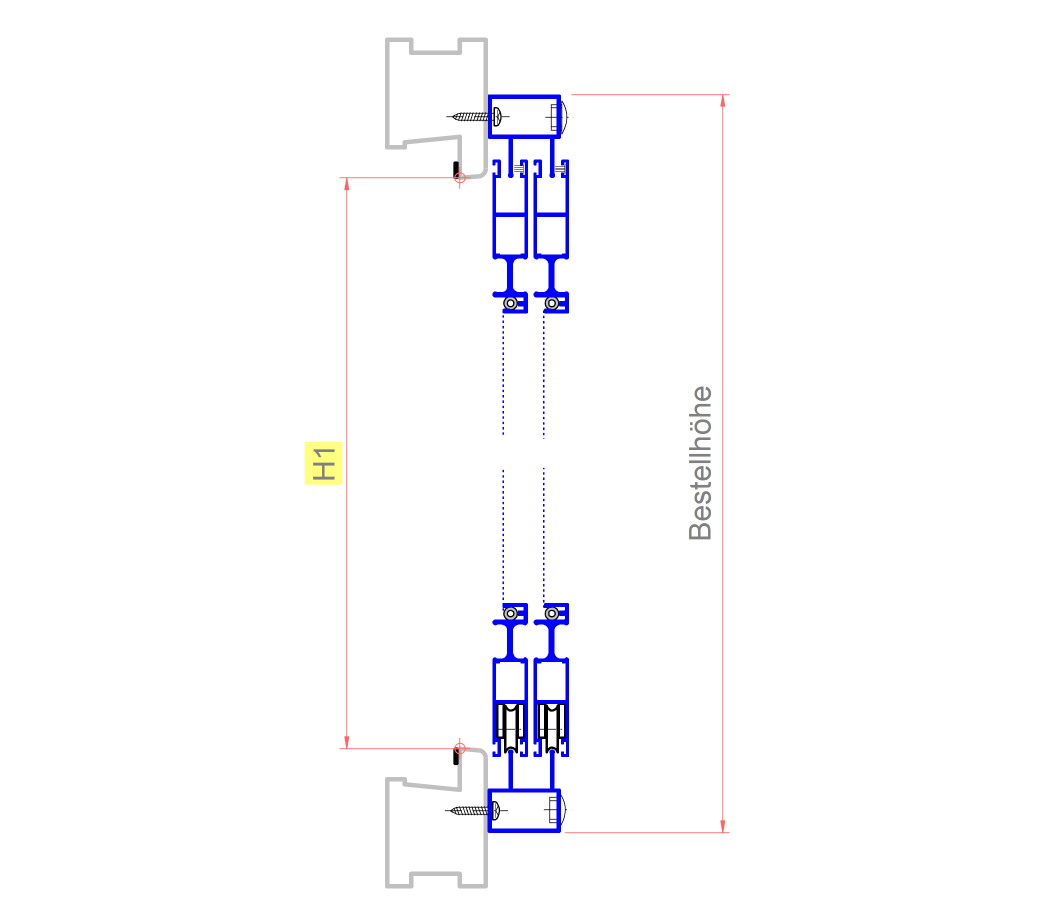

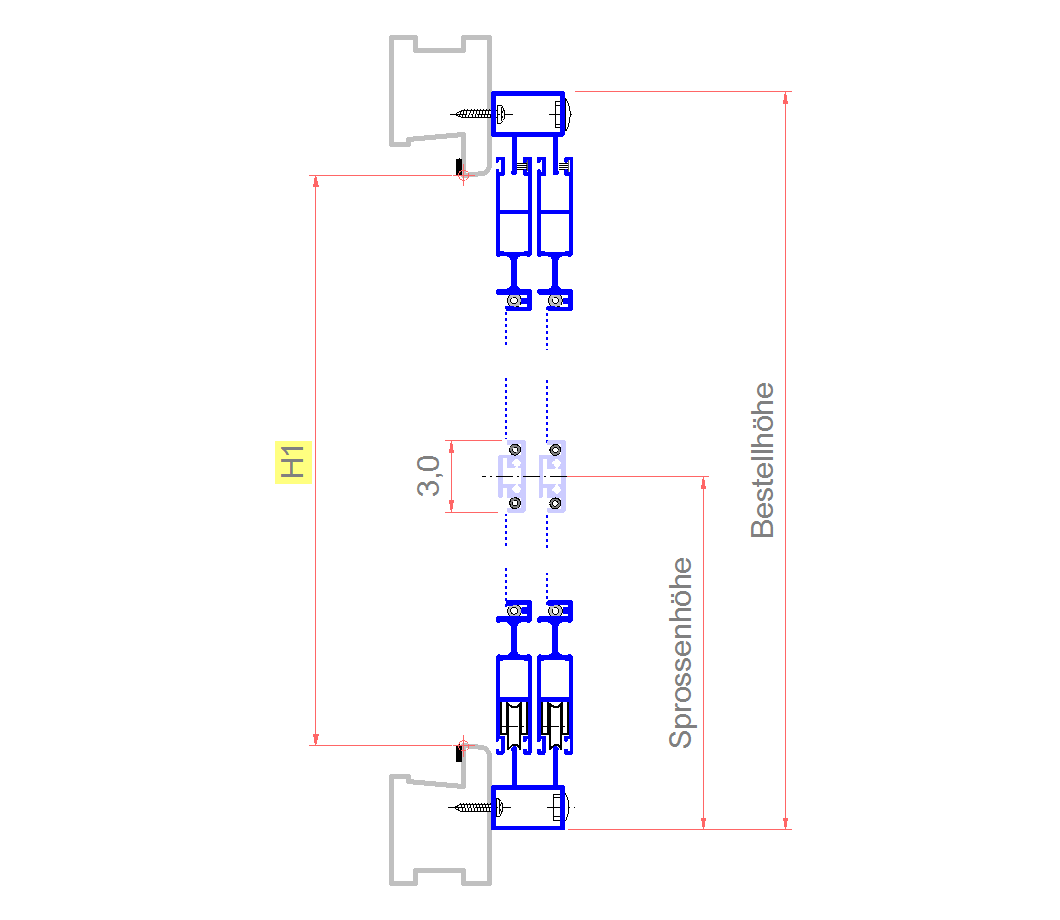

Messen Sie die lichte Höhe des Türrahmens (Maßpunkte beachten), das Maß ist in der Zeichnung mit H1 angegeben.
Bestellmaß Breite berechnen

H1 + 60 mm (mind. 40 mm)= Bestellmaß Höhe (Rahmenmontage)

Sonderausführung mit Rahmenverbreiterung

Bei entsprechendne Platzverhältnissen kann der Einbaurahmen breiter ausgeführt werden, so das die Schiebeflügel in eine Parkstellung neben dem Durchgang geschoben werden können.

Das ist sinnvoll, wenn zeitweise die gesamte Öffnungsbreite benötigt wird, ohne erst die Schieberahmen auszuhängen.

Damit der mittlere Flügel (der in der Regel meistens geschlossen ist) in seiner Position bleibt, ist dafür eine Magnetrastung vorgesehen. So wird er nicht beim Bewegen des Haupt-Durchgangsflügels mit weggezogen und kann bei Bedarf trotzdem zu jeder Seite verschoben werden.

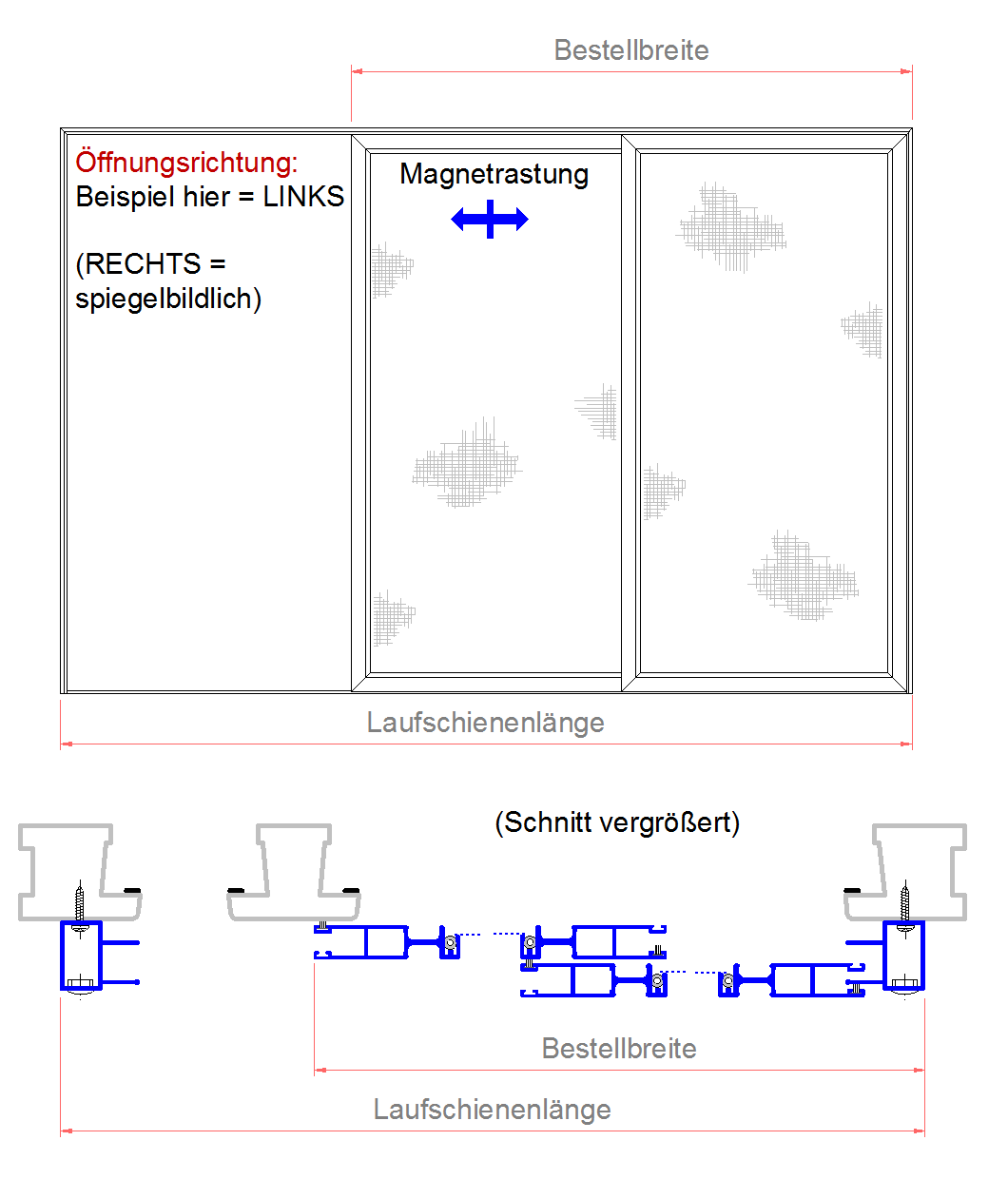

Für die Ausführung mit Rahmenverbreiterung gilt folgende Maßangabe für die Bestellbreite, bitte unbedingt die Zeichnung beachten:

Bestellbreite (beide Flügel bis Rahmen) = Bestellbreite (beide Flügel bis Rahmen)

Gesamt-Rahmenbreite = Laufschienenlänge
