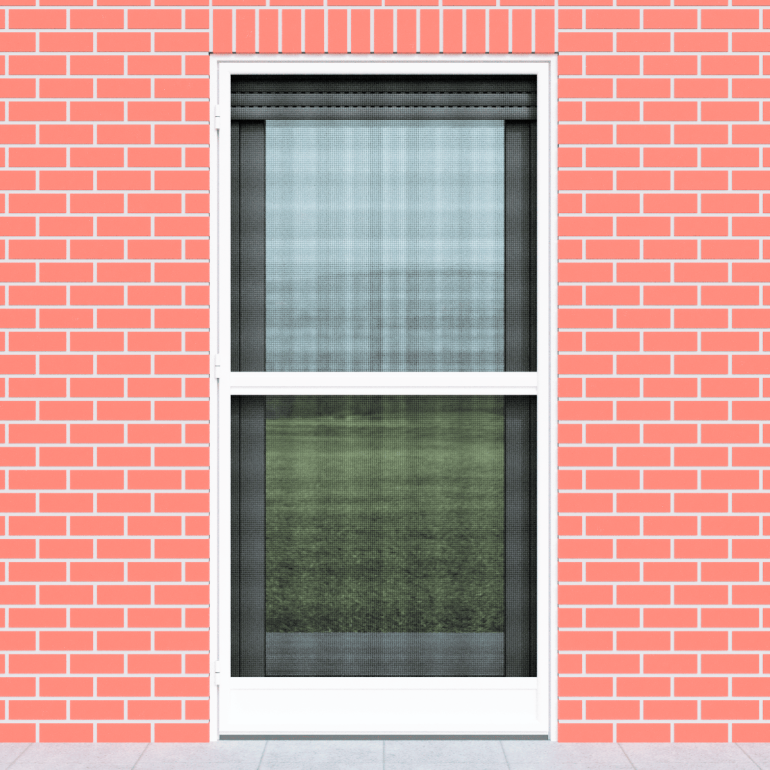

Stabila Fliegengittertür mit Montagerahmen | Fertigelement

Fliegengittter-Stabil-Tür montagefertig, mit Montagerahmen 3-seitig.

auspacken und einbauen
mit Montageahmen leicht montierbar
stabile Profilquerschnitte
kein Bodenprofil

Konfigurierbar in folgenden Rahmenfarben:

Bestellbreite ermitteln

Einbauverhältnisse: Prüfen Sie mit einer Wasserwaage, ob die seitlichen Leibungsflächen im Lot sind

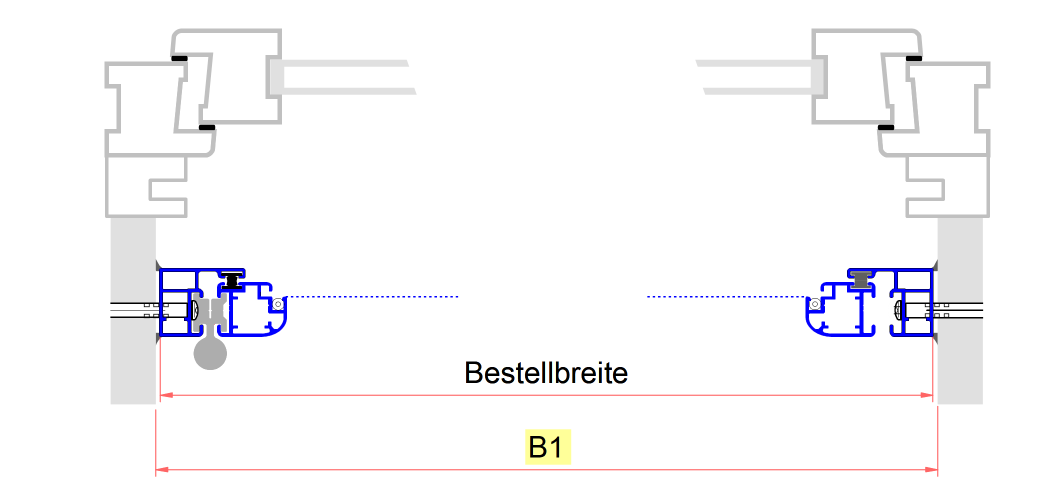

Messen Sie die kleinste Breite in der Leibung, Maß B2 in der Zeichnung. Bei nicht lotrechten Flächen muss die Abweichung noch vom Maß abgezogen und bei Montage ausgeglichen werden.

Bestellbreite berechnen:

B1 - 4 mm = Bestellmaß Breite (Leibungsmontage)

Hinweis: der Abzug ist für Toleranzen bzw. für Einsatz von Dichtband vorgesehen. Bei sehr geraden Flächen kann weniger abgezogen werden.

Bestellhöhe ermitteln

Fall 1: Leibungsmontage

Einbauverhältnisse: Prüfen Sie mit einer Wasserwaage, ob Boden und Sturz in Waage sind.Legen Sie die geplante Einbauebene fest = Abstand vom Türelement (dabei evtl vorstehende Türgriffe o.ä. berücksichtigen)

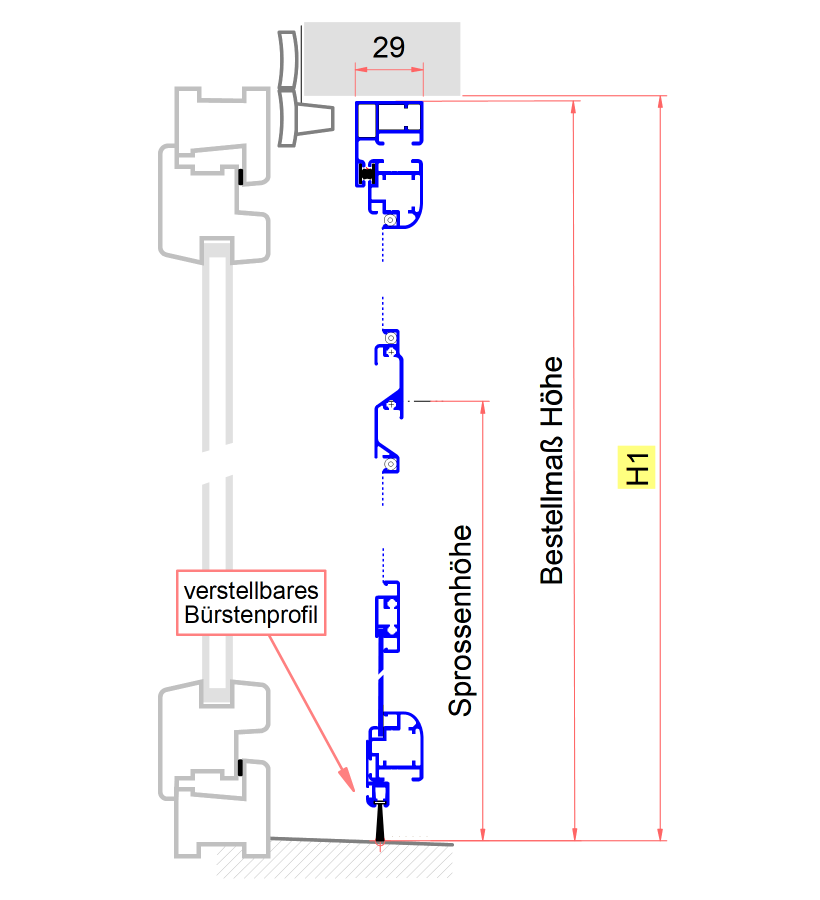

Ermitteln Sie in der Einbauebene das kleinste Höhenmaß in der Leibung, das Maß ist in der Zeichnung mit H1 angegeben. Bei nicht waagerechten Flächen muß die Abweichung noch abgezogen und bei Montage ausgeglichen werden (Die Bodenbürste des Türflügels kann um 5mm nach unten verstellt werden)
Bestellhöhe berechnen:

H1 - 3 mm= Bestellmaß Höhe (Laibungsmontage)

Hinweis: der Abzug ist für Toleranzen bzw. für Einsatz von Dichtband vorgesehen. Bei sehr geraden Flächen kann weniger abgezogen werden.
