SR-BZ Fliegengitter-Spannrahmen | umlaufende Bürsten | Fertigelement

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Spannrahmen mit Edelstahl-Ultra-Gewebe finden Sie unter "Kellerfenster-Insektenschutz"

Gewebeübersicht

Bestellbreite in cm (z.B. 103,7) = Lichte Breite minus Abzug, siehe Zeichnung unten

Bestellhöhe in cm (z.B. 115,3) = Lichte Höhe minus Abzug, siehe siehe Zeichnung unten

Ab 170 cm Höhe (bei Pollenschutz ab 140 cm) bitte mit Stabi-Sprosse bestellen. Die Sprosse kann in der Höhe verstellt werden und besteht aus einem 15 x 4 mm Alustab, mattschwarz.

Wenn eine Sprosse nicht erwünscht ist, bitte die unsichtbare Profilverstärkung wählen (nur Standardgewebe bis 210 cm Höhe)

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

SR-BZ Fliegengitter-Spannrahmen | umlaufende Bürsten | Fertigelement
83,32 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 6 bis 9 Werktage

Spezial-Insektenschutzrahmen montagefertig, mit umlaufenden Bürsten.
Fast überall einsetzbar wo andere Rahmen nicht passen.
Weitere Details im Produkt-Tab 'Ausführung'

- verpresste Gehrungsecken
- für enge Platzverhältnissen
- Durchsteckmontage
- klemmt in der Rahmenöffnung
zur Aufmaßzeichnung
ODER

Beschreibung

Details

Messanleitung drucken (PDF)   Montageanleitung drucken (PDF)   Fragen und Antworten zum Produkt3D-Ansicht


Spannrahmen Klemm-Montage

1.) Prüfen sie anhand der Zeichnung ob die Angaben in folgender Tabelle eingehalten werden können:

Rolladenabstandkann null sein, da versenkter Einbau
Fenstertypflächenversetzt, ohne Wasserschenkel
RahmenkanteSchräge / Rundung max. 3 auf 9 mm



Beachten, das bei geschlossenem Fensterflügel nichts in die Einbauebene des Spannrahmens ragt. Dieser liegt später umittelbar aussen vor dem Flügel.

Die Form der Rahmenkante ist entscheidend für die Dichgtigkeit und die Klemmwirkung. Bei fast rechtwinkligen Rahmenkanten ist die Klemmwirkung sehr gering, bei zu schrägen oder abgerundeten Profilen liegt die Bürste nicht richtig an. Ein Abfall der Kante von nicht mehr als 3 mm auf einer Tiefe von 9 mm (gemessen inkl. Dichtung (soweit vorhanden) liegt gerade noch im möglichen Bereich.


Spannrahmen für Durchsteck-Montage

Bestellmaße festlegen:

Sehr genaue Maßermittlung erforderlich - mehrere Stellen messen und bei Toleranzen das kleinste Maß annehmen!

2.) Messen Sie die Breite der lichten Rahmenöffnung, Maß  B1 in der Zeichnung

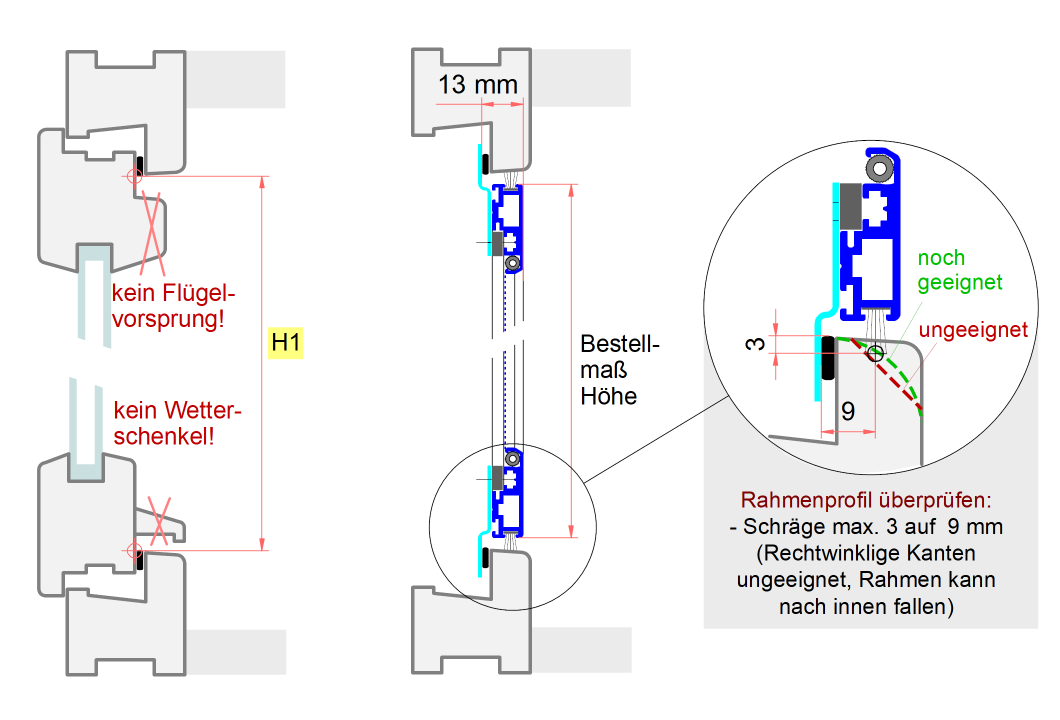

3.) Messen Sie die Höhe der lichten Rahmenöffnung, Maß H1  in der Zeichnung.

4.) Bestellmaße berechnen:

Bestellmaß BreiteB1 minus 0,4 cm
Bestellmaß HöheH1 minus 0,3 cm



Zusatzinformation

Montageart
versenkt
Fertigungsart
Fertigelement
Lieferung als
Fertigelement nach Maß
Kantenform des Fensterrahmenprofils
normal

Ausführung

Rahmen aus Aluminiumprofilen 30 x 10 mm, mit massiven Alu-Eckwinkeln verpresst, umlaufende Bürstendichtungen, rostfreie verstellbare Beschlägen (von aussen nicht zu sehen), Gewebe nach Auswahl

Lieferumfang

Fertigelement montagefertig
