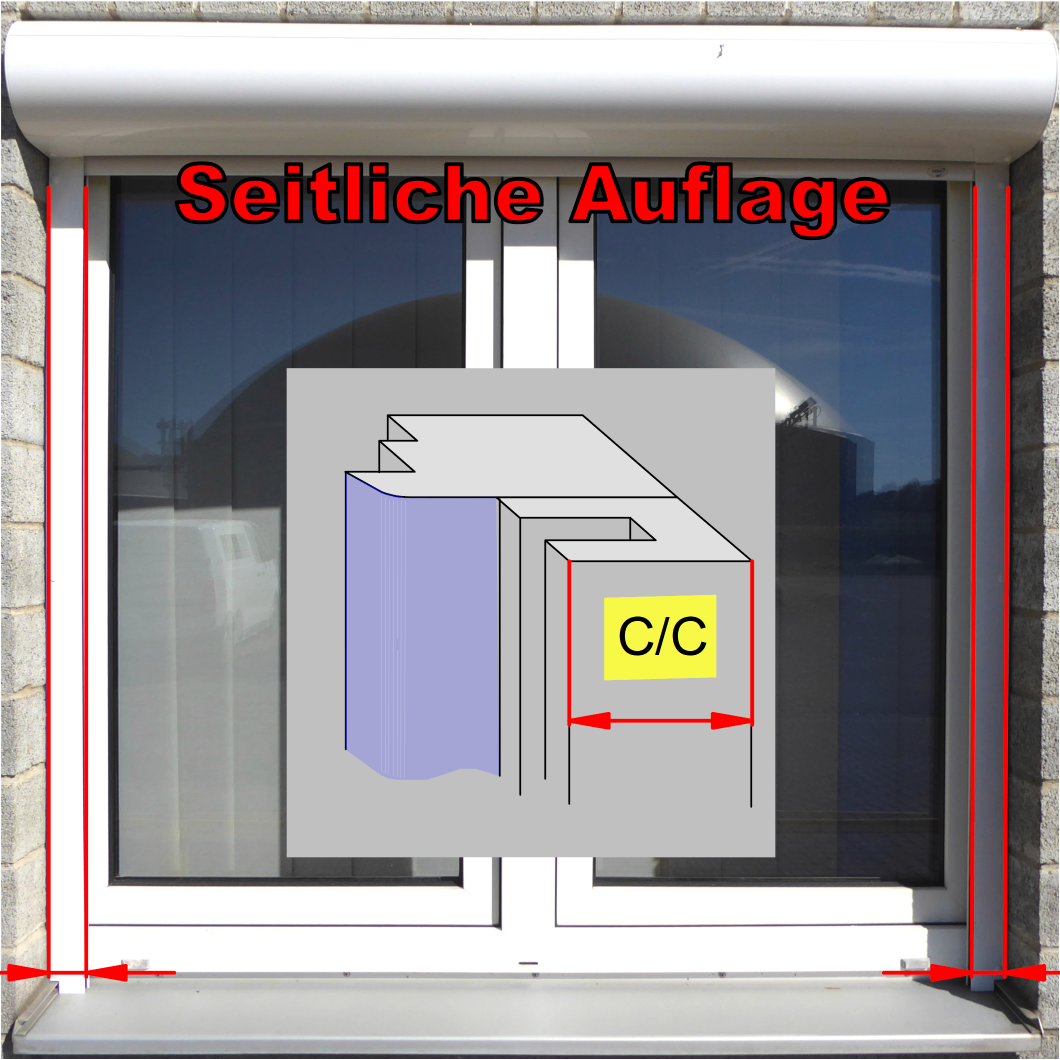

Messen Sie die seitl. Auflage.
SR-5R Fliegengitter-Spannrahmen | breite Auflage | Fertigelement
Spezial-Insektenschutzrahmen für Montage außen auf der Rolladenführung. Für Fenster mit engem Vorbau-Rolladen, bei denen kein versenkter Einbau eines Spannrahmens möglich ist (Flächenbündiger Flügel oder Wasserschenkel)
- Problemlösung bei Vorbaurolladen
- vier Drehgriffhalter

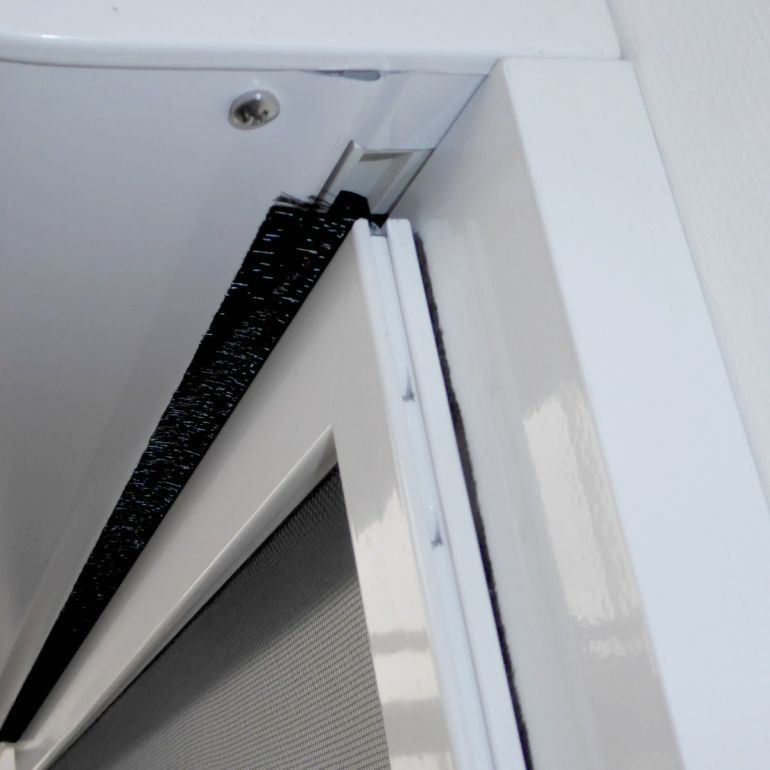

- Bürstendichtung unten
- Spaltabdichtung oben
Konfigurierbar in folgenden Rahmenfarben:
Downloads
Configure SR-5R Fliegengitter-Spannrahmen | breite Auflage | Fertigelement
PLATZVERHÄLTNISSE PRÜFEN
Dieses Produkt ist nicht kompatibel
Rolladenstopper
Dieses Produkt ist nicht kompatibel.Bitte Sonderausführung anfragen
Masse

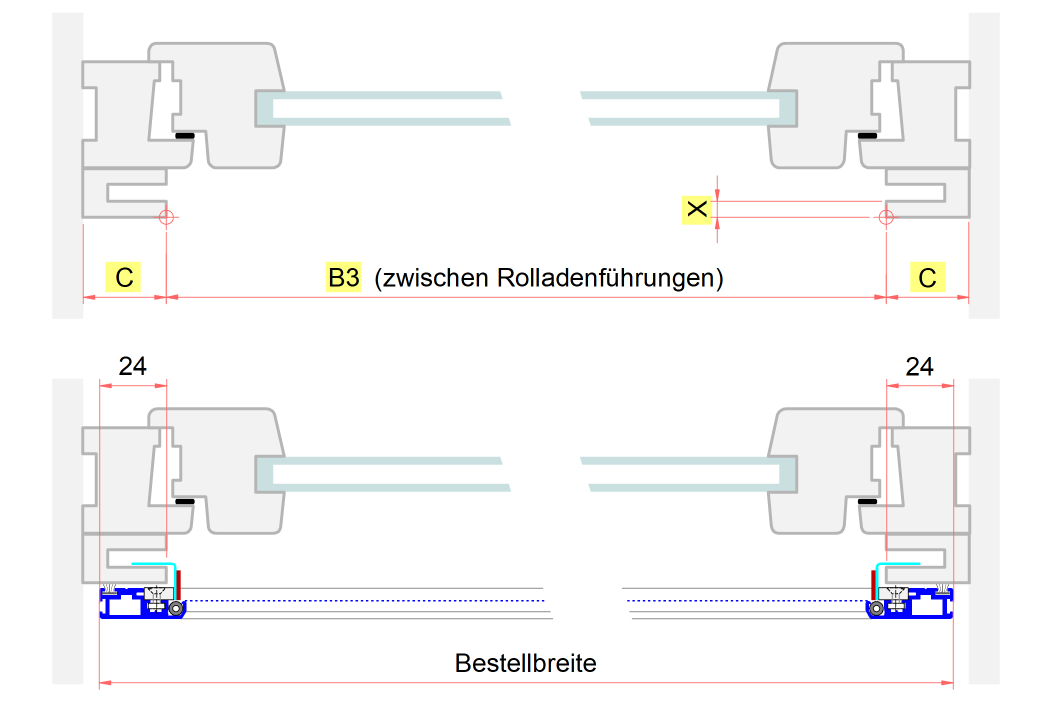

Bestellbreite ermitteln:
Achten Sie da drauf, dass die Rolladenstopper nicht über die Führungsschine hervorsteht!
- Messen Sie die lichte Breite zwischen den Rolladenführungen, Maß B3 in der Zeichnung. Mehrere Stellen messen, bei Abweichungen vom kleinsten Maß ausgehen.
- Bestellbreite berechnen:
B3 + 48 mm = Bestellbreite

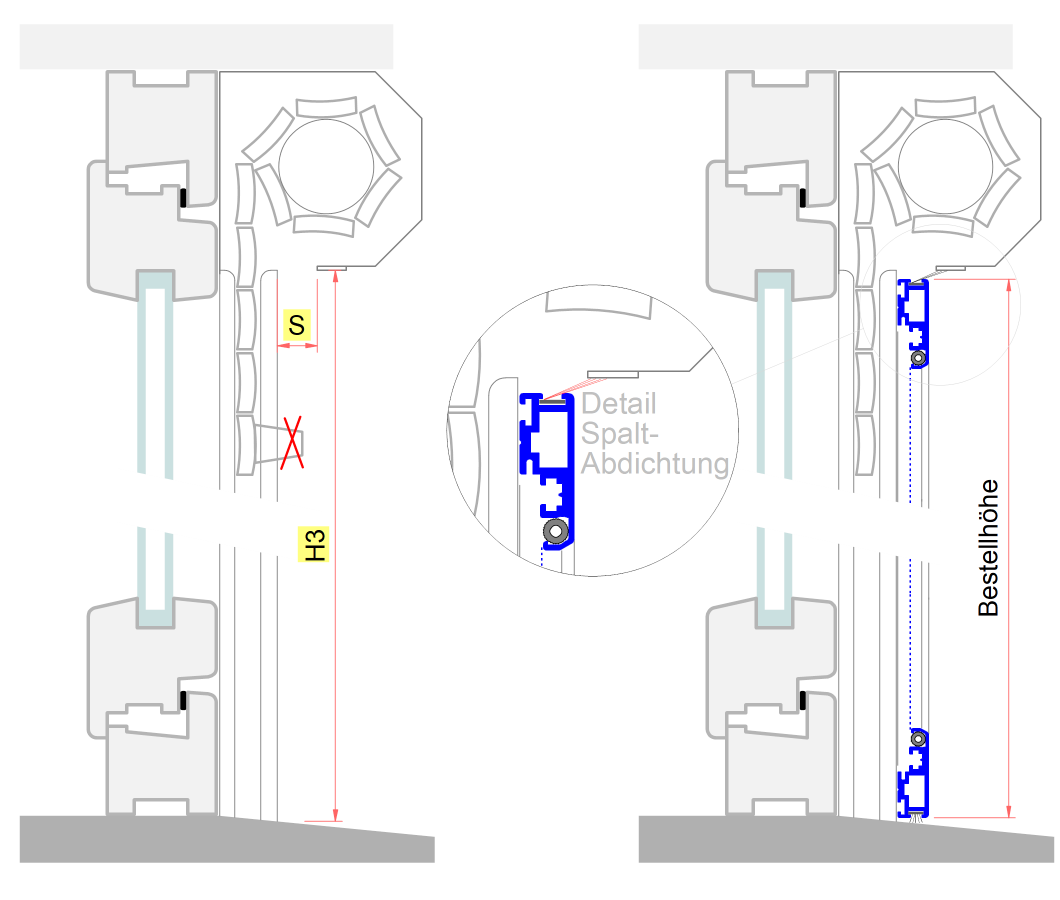

Bestellhöhe ermitteln:
Achten Sie da drauf, dass die Rolladenstopper nicht über die Führungsschine hervorsteht!
- Messen Sie vor der Rolladenführung die Höhe ab Fensterbank bis unter den Rolladenkasten, Maß H3 in der Zeichnung.
- Bestellhöhe berechnen:
H3 - 6 mm = Bestellhöhe
Befestigung
Optionen
Profilverstärkung: Die seitlichen Profile werden vorgespannt, damit sie sich beim Bespannen nicht nach innen durchbiegen. So können große Rahmen mit schlankem Profil ohne sichtbare Verstärkung gefertigt werden.
Diese Option wird ab einer Bestellhöhe von 1700 mm empfohlen!
Material
schwarz
grau
Hi-Trans
Polltex
Kennzeichnung
Maße geprüft?
