SR-5R Spannrahmen vor-Rolladen-Montage - Bausatz

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Spannrahmen mit Edelstahl-Ultra-Gewebe finden Sie unter "Kellerfenster-Insektenschutz"

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 89,4

Bestellhöhe laut Zeichnung in cm, z.B. 89,4

Dicke der Rahmenkante inkl. Dichtung

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

SR-5R Spannrahmen vor-Rolladen-Montage - Bausatz

Regulärer Preis: 84,67 €

Special Price 76,20 €

Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 8-10 Werktage bis Versand

Spezial-Insektenschutzrahmen für Montage außen auf der Rolladenführung.

Für Fenster mit engem Vorbau-Rolladen, bei denen kein versenkter Einbau eines Spannrahmens möglich ist (Flächenbündiger Flügel oder Wasserschenkel)

- Problemlösung bei Vorbaurolladen
- vier Drehgriffhalter
- Bürstendichtung unten

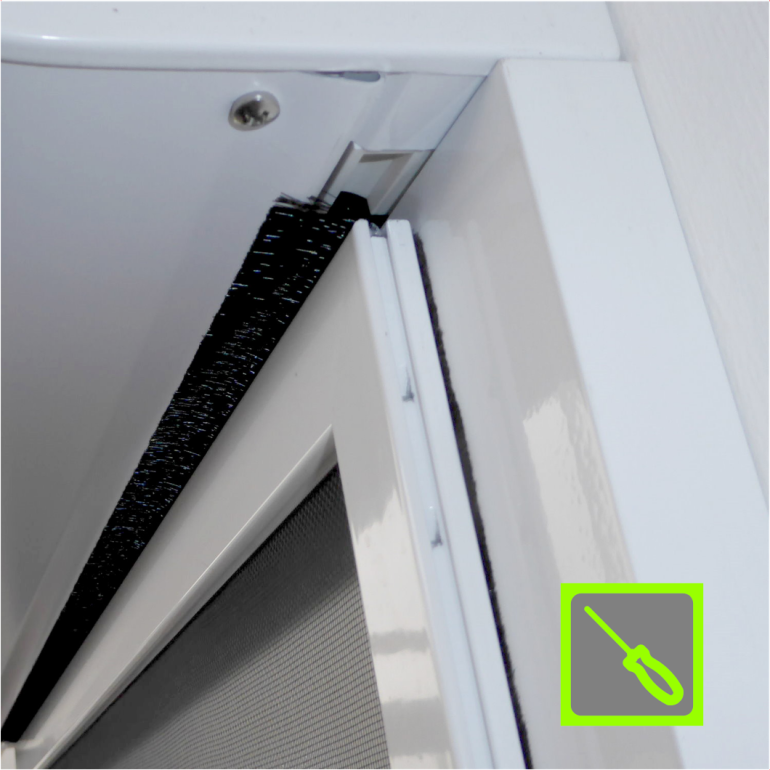

- Spaltabdichtung oben
zur Aufmaßzeichnung
ODER

Beschreibung

Details

Messanleitung drucken (PDF)   Montageanleitung drucken (PDF)   Fragen und Antworten zum Produkt


1.) Prüfen sie anhand der Zeichnung ob die Angaben in folgender Tabelle eingehalten werden können:

Rolladenstopperdürfen außen nicht über die Führungen herausstehen
seitl. Auflagen (C)min. 2,4 cm auf den Rolladenführungen
Spalt oben (S)max. 2 cm Spalt am Rolladenkasten

Spannrahmen Klemm-Montage

Bestellmaß Breite ermitteln:

2.) Messen Sie die lichte Breite zwischen den Rolladenführungen, Maß  B3 in der Zeichnung. Mehrere Stellen messen, bei Abweichungen vom kleinsten Maß ausgehen.

3.) Bestellbreite berechnen:

Bestellmaß BreiteB3 + 4,8 cm



4.) Maß X ermitteln: Messen Sie die Dicke der äußeren Kante der Rolladenführung inkl. Dichtung. Die Dichtung sollte dabei leicht zusammengedrückt werden.


Spannrahmen für Durchsteck-Montage

Bestellmaß Höhe ermitteln:

5.) Messen Sie vor der Rolladenführung die Höhe ab Fensterbank bis unter den Rolladenkasten, Maß H3  in der Zeichnung.

6.) Bestellhöhe berechnen:

Bestellmaß HöheH3 - 0,6 cm



Zusatzinformation

Montageart
aufliegend
Fertigungsart
Bausatz
Lieferung als
Bausatz nach Maß

Ausführung

Rahmen aus Aluminiumprofilen 30 x 10 mm, mit massiven Alu-Eckwinkeln verpresst, rückseitige Bürstendichtungen, 4-Punkt-Befestigung mit rostfreien verstellbaren Beschlägen (von aussen nicht zu sehen), Gewebe nach Auswahl

Lieferumfang

Fertigelement + Beschläge (werden lose mitgeliefert) + Montageanleitung
