SR-5 Fliegengitter-Spannrahmen | breite Auflage | Bausatz

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Spannrahmen mit Edelstahl-Ultra-Gewebe finden Sie unter "Kellerfenster-Insektenschutz"

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 89,4

Bestellhöhe laut Zeichnung in cm, z.B. 89,4

Dicke der Rahmenkante inkl. Dichtung

Ab 170 cm Höhe (bei Pollenschutz ab 140 cm) bitte unbedingt mit Stabi-Sprosse bestellen, sonst biegt sich der Rahmen beim Bespannen durch. Die Sprosse kann in jeder Höhe angebracht werden und besteht aus einem 15 x 4 mm Alustab, mattschwarz.(siehe Foto)

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

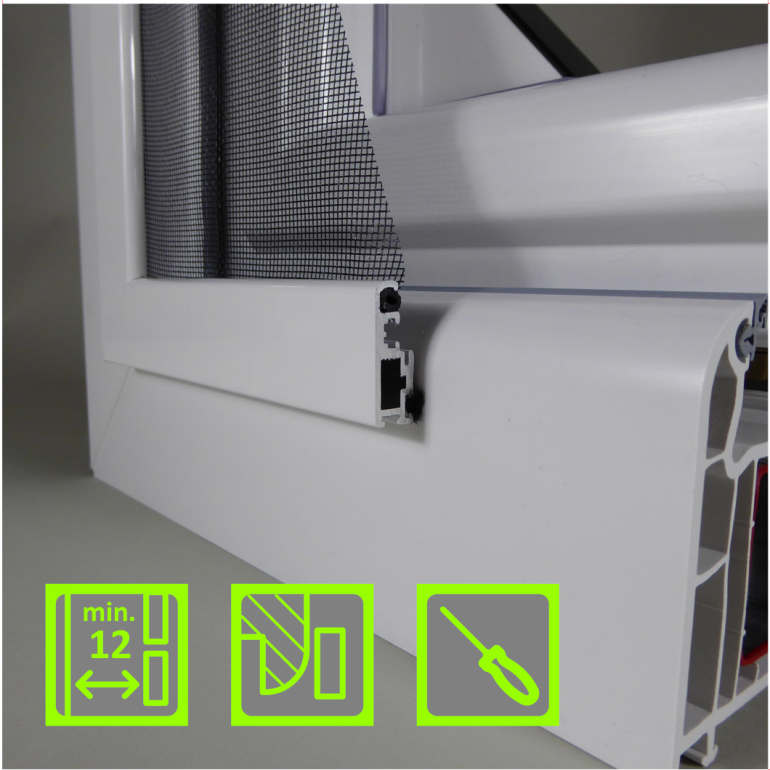

SR-5 Fliegengitter-Spannrahmen | breite Auflage | Bausatz
57,63 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 5 bis 8 Werktage

Insektenschutzrahmen als Maß-Bausatz, Einhängewinkel und Drehgriffhalter, für stark gerundete Rahmenkanten
Weitere Details im Produkt-Tab 'Ausführung'

- Schraub-Gehrungsecken
- breite Auflage
- handliche Drehgriffhalter
- auch für gefaste Kanten
zur Aufmaßzeichnung
ODER

Beschreibung

Details

Aufmaßzeichnung drucken (PDF)   Montageanleitung drucken (PDF)   Fragen und Antworten zum Produkt

Zuerst die Platzverhältnisse prüfen:

  GrenzmaßAlternative
Rolladenabstandmin. 1,2 cmbitte anfragen
Maß C (seiltiche Auflage)min. 2,4 cmSR-3B
Maß A (untere Auflage) min. 2,4 cmbitte anfragen
Maß B (obere Auflage)min. 3,0 cmbitte anfragen

Messanleitung Fliegengitter mit breiter Auflage

Beachten: Die Auflagebreite rechnet ab Innenkante des Rahmens, siehe Maßpunkte in der Zeichnung.

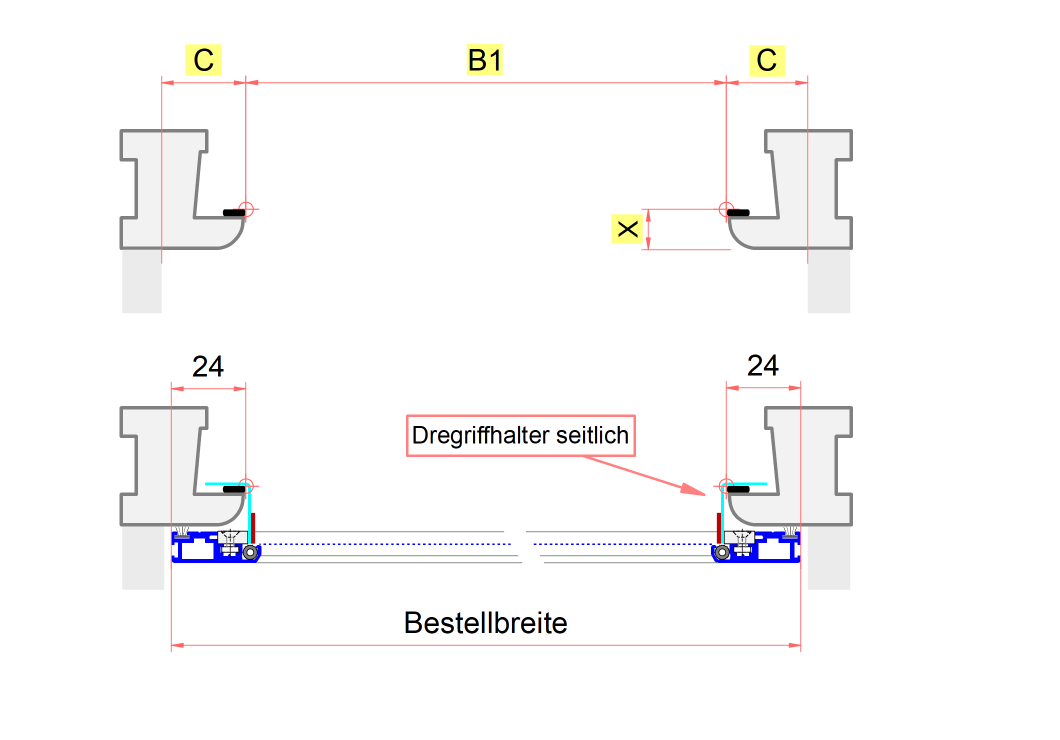

Bestellbreite ermitteln:

1.) Messen Sie die Breite der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit B1 angegeben.

2.) Bestellmaß Breite berechnen:

BestellbreiteB1 + 4,8 cm

3D-Ansicht

Messanleitung Fliegengitter breite Auflage

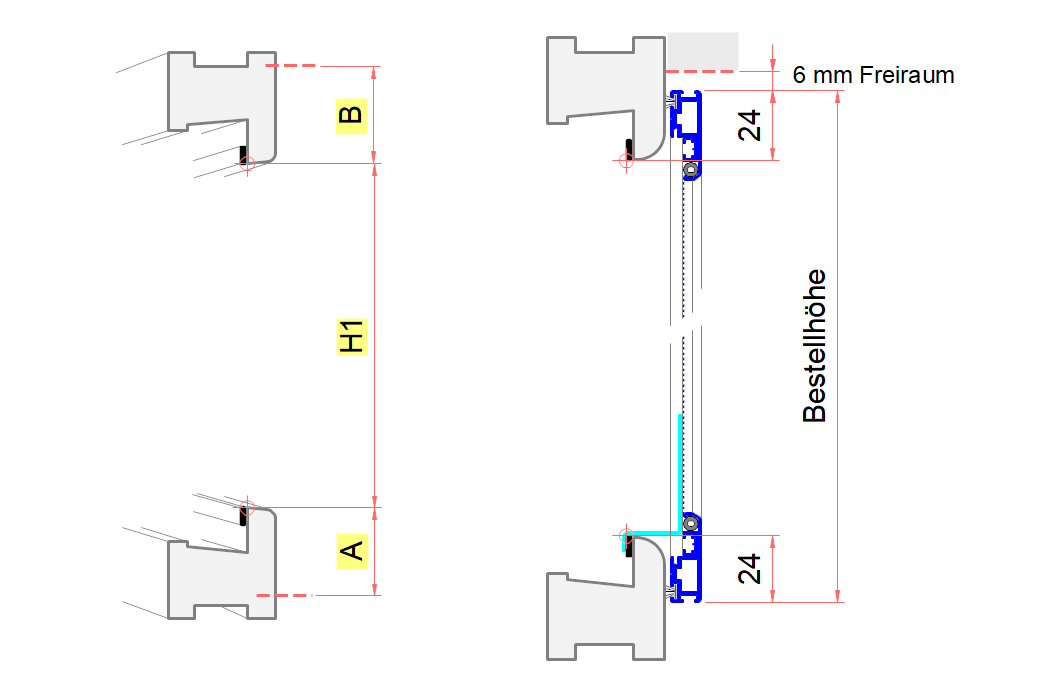

Bestellhöhe ermitteln:

3.) Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H1 angegeben.

4.) Bestellmaß Höhe berechnen:

BestellhöheH1 + 4,8 cm

Maß X ermitteln: Messen Sie die Dicke der äußeren Rahmenkante inkl. Dichtung, das Maß ist in der Zeichnung mit X angegeben.

Beachten: Bei sehr weichen Dichtungen ca. 1 mm weniger rechnen.

Zusatzinformation

Montageart
aufliegend
Fertigungsart
Bausatz
Lieferung als
Bausatz nach Maß
Kantenform des Fensterrahmenprofils
auch für starke Rundung

Ausführung

Bausatz nach Maß - Aluminiumprofile 30 x 10 mm, auf Gehrung gesägt und gebohrt, Eckverschraubung mit Aluwinkeln, rückseitige Bürstendichtungen, 4-Punkt-Befestigung mit rostfreien verstellbaren Beschlägen (von aussen nicht zu sehen), Gewebe nach Auswahl.

Rahmen mit Abmessungen von mehr als 170 cm werden mit einer Stabilisierungssprosse - 1,5 cm breit, schwarz, höhenverstellbar- geliefert. (Siehe Foto oben) Alternative ohne Sprosse siehe Fertigelemente

Lieferumfang

Maßgefertigter Bausatz mit Bauanleitung und Keder-Eindrückwerkzeug, Montageanleitung
