SR-5 Fliegengitter-Spannrahmen | breite Auflage | Fertigelement

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Spannrahmen mit Edelstahl-Ultra-Gewebe finden Sie unter "Kellerfenster-Insektenschutz"

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 89,4

Bestellhöhe laut Zeichnung in cm, z.B. 89,4

Dicke der Rahmenkante inkl. Dichtung

Ab 170 cm Höhe (bei Pollenschutz ab 140 cm) bitte mit Stabi-Sprosse bestellen. Die Sprosse kann in der Höhe verstellt werden und besteht aus einem 15 x 4 mm Alustab, mattschwarz.

Wenn eine Sprosse nicht erwünscht ist, bitte die unsichtbare Profilverstärkung wählen (nur Standardgewebe bis 210 cm Höhe)

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

SR-5 Fliegengitter-Spannrahmen | breite Auflage | Fertigelement

Regulärer Preis: 98,48 €

Special Price 91,59 €

Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 6 bis 9 Werktage

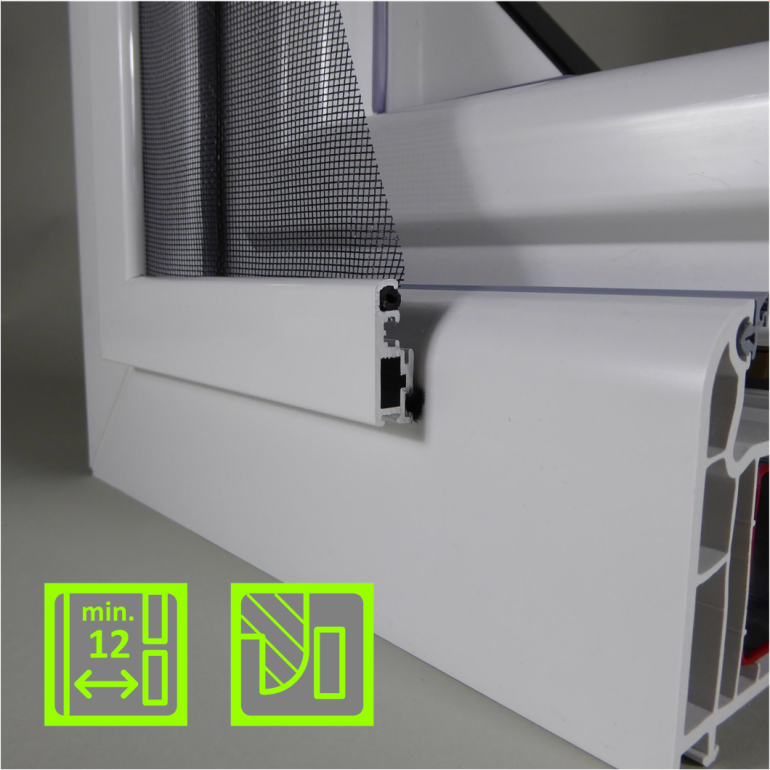

Spezial-Insektenschutzrahmen als Fertigelement, mit Einhängewinkeln und Drehgriffhaltern, für stark gerundete Fensterrahmenkanten
Weitere Details im Produkt-Tab 'Ausführung'

- stabiler Rahmen mit verpressten Gehrungsecken
- breite Auflage trotz schlanker Profile
- handliche Drehgriffhalter seitlich
- auch für Fensterrahmen mit stark gefasten Kanten
zur Aufmaßzeichnung

Beschreibung

Details

Aufmaßzeichnung drucken (PDF)   Montageanleitung drucken (PDF)   Fragen und Antworten zum Produkt

Zuerst die Platzverhältnisse prüfen:

  GrenzmaßAlternative
Rolladenabstandmin. 1,2 cmbitte anfragen
Maß C (seiltiche Auflage)min. 2,4 cmSR-3B
Maß A (untere Auflage) min. 2,4 cmbitte anfragen
Maß B (obere Auflage)min. 3,0 cmbitte anfragen

Messanleitung Fliegengitter mit breiter Auflage

Beachten: Die Auflagebreite rechnet ab Innenkante des Rahmens, siehe Maßpunkte in der Zeichnung.

Bestellbreite ermitteln:

1.) Messen Sie die Breite der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit B1 angegeben.

2.) Bestellmaß Breite berechnen:

BestellbreiteB1 + 4,8 cm

3D-Ansicht

Messanleitung Fliegengitter breite Auflage

Bestellhöhe ermitteln:

3.) Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H1 angegeben.

4.) Bestellmaß Höhe berechnen:

BestellhöheH1 + 4,8 cm

Maß X ermitteln: Messen Sie die Dicke der äußeren Rahmenkante inkl. Dichtung, das Maß ist in der Zeichnung mit X angegeben.

Beachten: Bei sehr weichen Dichtungen ca. 1 mm weniger rechnen.

Zusatzinformation

Montageart
aufliegend
Fertigungsart
Fertigelement
Lieferung als
Fertigelement nach Maß
Kantenform des Fensterrahmenprofils
auch für starke Rundung

Ausführung

Rahmen aus Aluminiumprofilen 30 x 10 mm, mit massiven Alu-Eckwinkeln verpresst, rückseitige Bürstendichtungen, 4-Punkt-Befestigung mit rostfreien verstellbaren Beschlägen (von aussen nicht zu sehen), Gewebe nach Auswahl

Lieferumfang

Fertigelement + Beschläge (werden lose mitgeliefert) + Montageanleitung
