SR-1 Fliegengitter-Spannrahmen | aufliegend | Fertigelement

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Spannrahmen mit Edelstahl-Ultra-Gewebe finden Sie unter "Kellerfenster-Insektenschutz"

Gewebeübersicht

Bestellbreite in cm (z.B. 123,7) = Lichte Breite + Zugaben, siehe Zeichnung unten

Bestellhöhe in cm (z.B. 185,3) = Lichte Höhe + Zugaben, siehe siehe Zeichnung unten

Dicke der Rahmenkante inkl. Dichtung

Standard - Transparentgriff, für kleinere Rahmen


Drehgriff mit Seitenhalter für 6-Punkt-Befestigung, empfohlen für Spannrahmen ab ca. 120 cm Höhe

In seltenen Fällen kann der Rahmen nur direkt vor den Fensterrahmen geschraubt werden. Dafür bitte "ohne Beschläge" wählen (für das X-Maß bitte trotzdem einen beliebigen Wert wählen, da es sich um eine Plichtangabe handelt)

Ab 170 cm Höhe (bei Pollenschutz ab 140 cm) benötigt der Rahmen eine Verstärkung:

Stabi-Sprosse: Die unauffällige Sprosse kann in der Höhe verstellt werden und besteht aus einem 15 x 4 mm Alustab, mattschwarz.


Profilverstärkung: Die seitlichen Profile werden vorgespannt, damit sie sich beim Bespannen nicht nach innen durchbiegen. So können große Rahmen mit schlankem Profil ohne sichtbare Verstärung gefertigt werden.

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

SR-1 Fliegengitter-Spannrahmen | aufliegend | Fertigelement
77,02 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 6 bis 9 Werktage

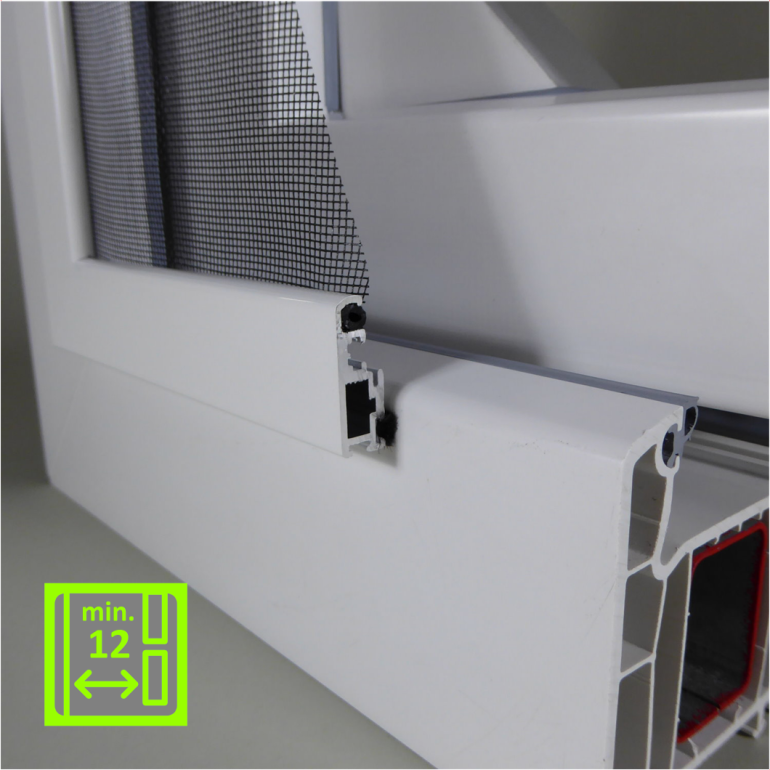

Standard-Insektenschutzrahmen als Fertigelement, mit Einhängewinkeln lang/kurz
Weitere Details im Produkt-Tab 'Ausführung'

- stabiles Alu-Element
- Drehgriffhalter optional
6-Punkt-Befestigung
- Formschöne Profile
zur Aufmaßzeichnung
ODER

Beschreibung

Details

3D-Ansicht

Spannrahmen Begrenzungen

1.) Prüfen Sie anhand der Zeichnung ob folgende Maße eingehalten werden können:

  GrenzmaßAlternative
Rolladenabstandmin. 1,2 cmSR-BZ
Maß C (seitl. Auflage)1,5 cm*SR-3B
Maß A (untere Auflage)min. 1,5 cmSR-BZ
Maß B (obere Auflage)min. 2,1 cmSR-BZ
Rundung/Schräge (S)max. 0,8 cmSR-5 FSR

*Das Maß C kann unterschritten werden, sofern min. 0,7 cm flächige Auflage bleibt. Die Bestellbreite muss dann entsprechend reduziert werden.


Spannrahmen für Kunststoff-Fenster

Bestellmaß Breite ermitteln:

2.) Messen Sie die Breite der lichten Rahmenöffnung, Maß B1 in der Zeichnung

3.) Bestellmaß Breite berechnen:

BestellbreiteB1 + max. 3,0 cm

Kontrolle: Die Bestellbreite muss kleiner sein als das kleinste Maß zwischen den seitlichen Begrenzungen. Pro Seite darf die Auflage ab Innenkante 1,5 cm nicht überschreiten.

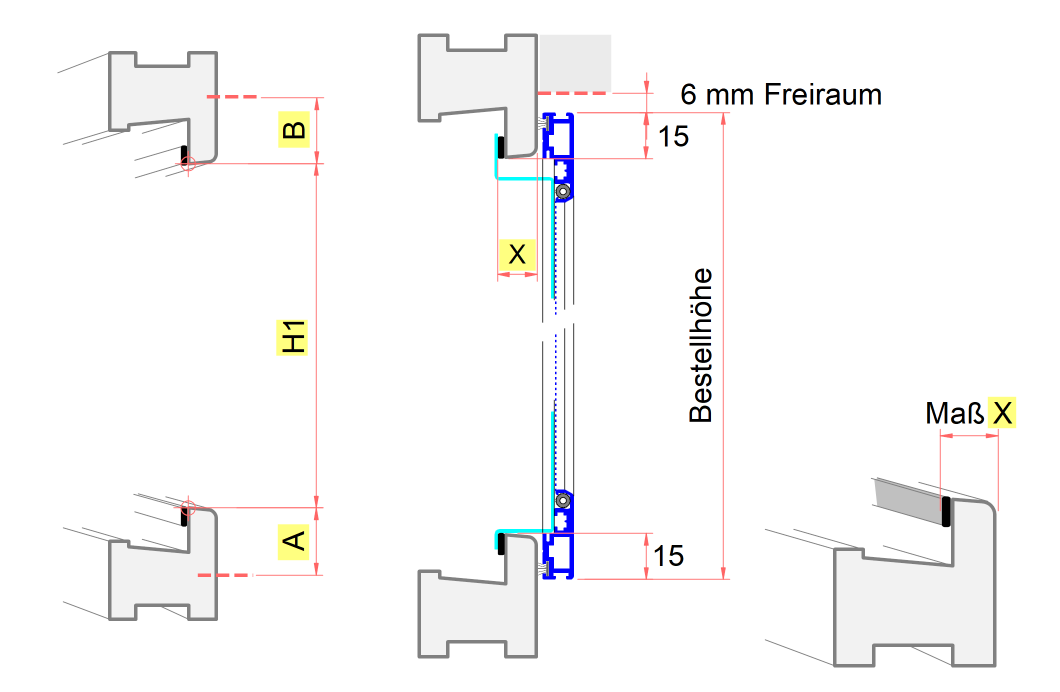

Bestellmaß Höhe ermitteln:

Insektenschutz-Spannrahmen für Fenster
4.) Messen Sie die Höhe der lichten Rahmenöffnung, Maß H1 in der Zeichnung

5.) Bestellmaß Höhe berechnen:

Bestellhöhe:H1 + 3,0 cm



Maß X ermitteln:

6.) Messen Sie die Dicke der äußeren Rahmenkante inkl. Dichtung, Maß  X in der Zeichnung

Beachten: Bei sehr weichen Dichtungen ca. 1 mm weniger rechnen.

Fragen und Antworten zum Produkt

Zusatzinformation

Montageart
aufliegend
Fertigungsart
Fertigelement
Lieferung als
Fertigelement nach Maß
Kantenform des Fensterrahmenprofils
normal

Ausführung

Rahmen aus Aluminiumprofilen 30 x 10 mm, mit massiven Alu-Eckwinkeln verpresst, rückseitige Bürstendichtungen, 6-Punkt-Befestigung mit rostfreien verstellbaren Beschlägen (von aussen nicht zu sehen), Gewebe nach Auswahl

Lieferumfang

Fertigelement + Beschläge (werden lose mitgeliefert) + Montageanleitung
