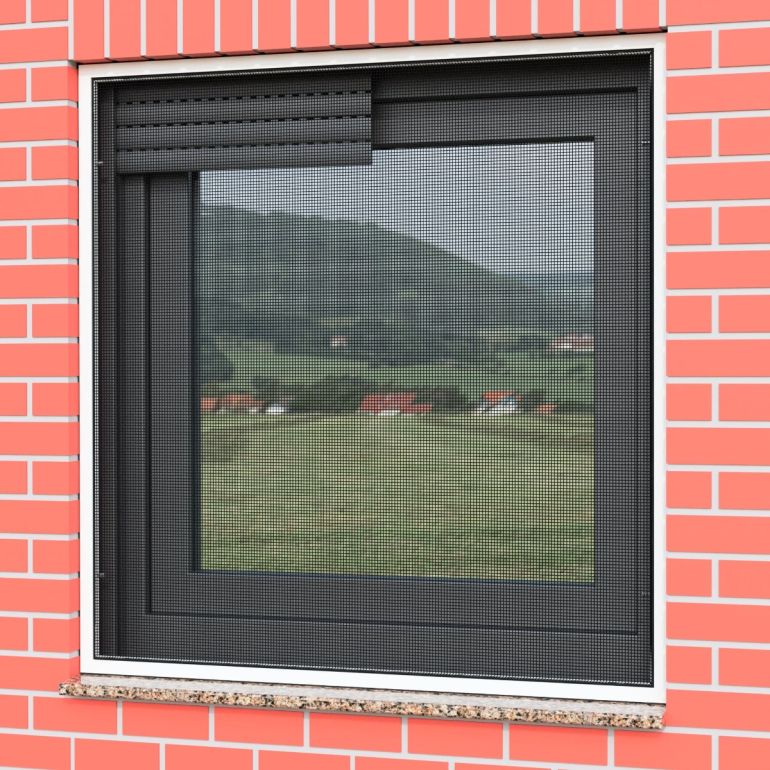

main product photo

RaB-FS Fliegengitter-Spannrahmen| Federstiftmontage | Fertigelement

Insektenschutzrahmen als Fertigelement, mit Federstiften für seitliche Befestigung
Whatsapp-Chat starten


Fast überall einsetzbar!


  • stabiles Alu-Element
  • 4-Punkt-Befestigung durch Federstifte im Rahmen

Konfigurierbar in folgenden Rahmenfarben:

Seien Sie der Erste, der dieses Produkt bewertet

RaB-FS_Montageanleitung (597.54 kB)

Maximal 7 Zeichen

Sonderpreis 105,26 € Regulärer Preis 116,96 €
Inkl. 19% MwSt. , exkl. Versandkosten
Aufmassanleitung

Aufmaßanleitung - Schritt für Schritt:

Bestellbreite ermitteln:

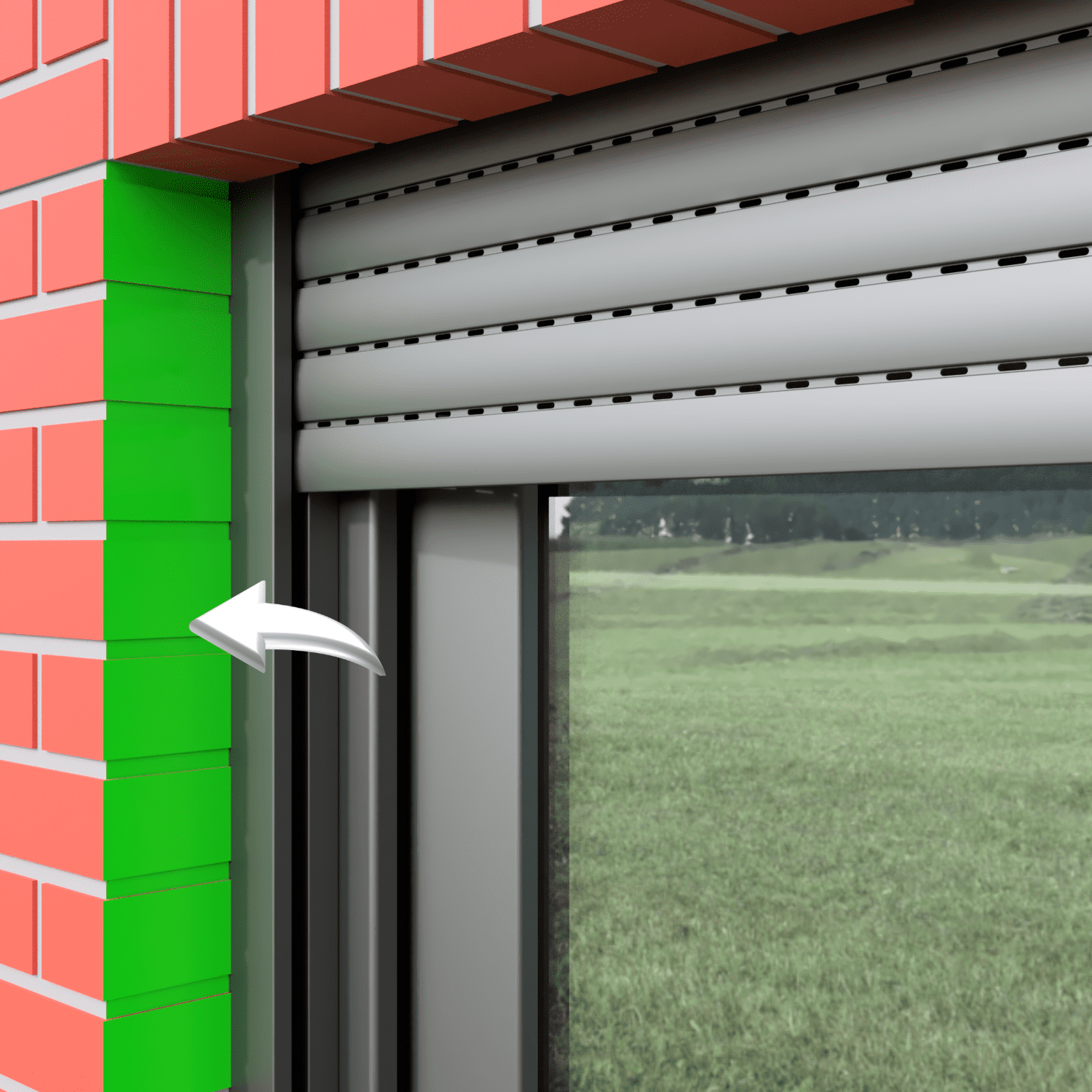

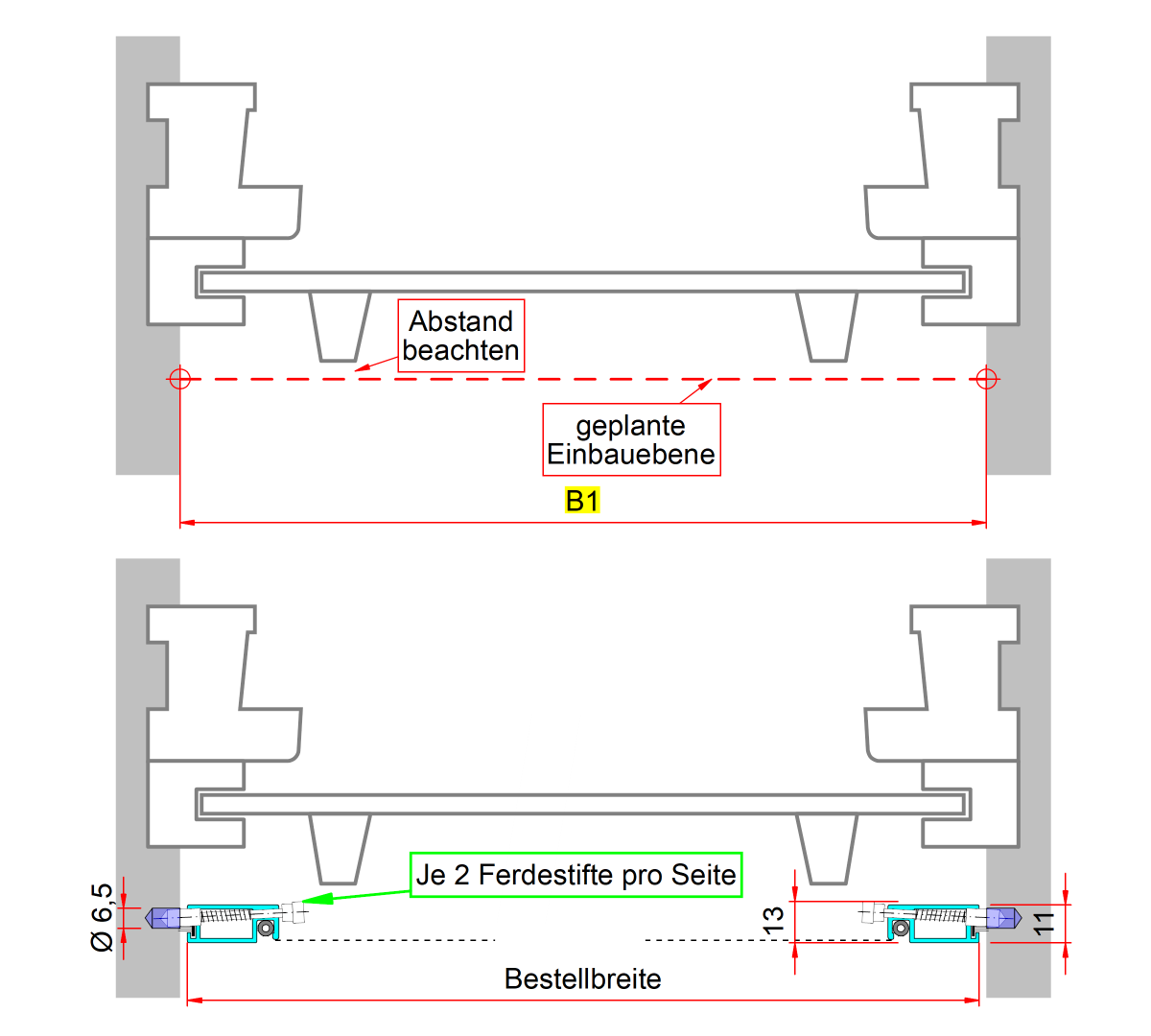

Montage in der Laibung

  • Messen Sie die Breite der Laibung an mehreren Stellen und nehmen Sie das Kleinste Maß an. Maß B1 in der Zeichnung
  • Bestellmaß Breite berechnen:
    B1 - 4 mm = Bestellbreite
  • Kontrolle: die Bestellbreite muss kleiner sein als das kleinste Maß der Laibung sein.

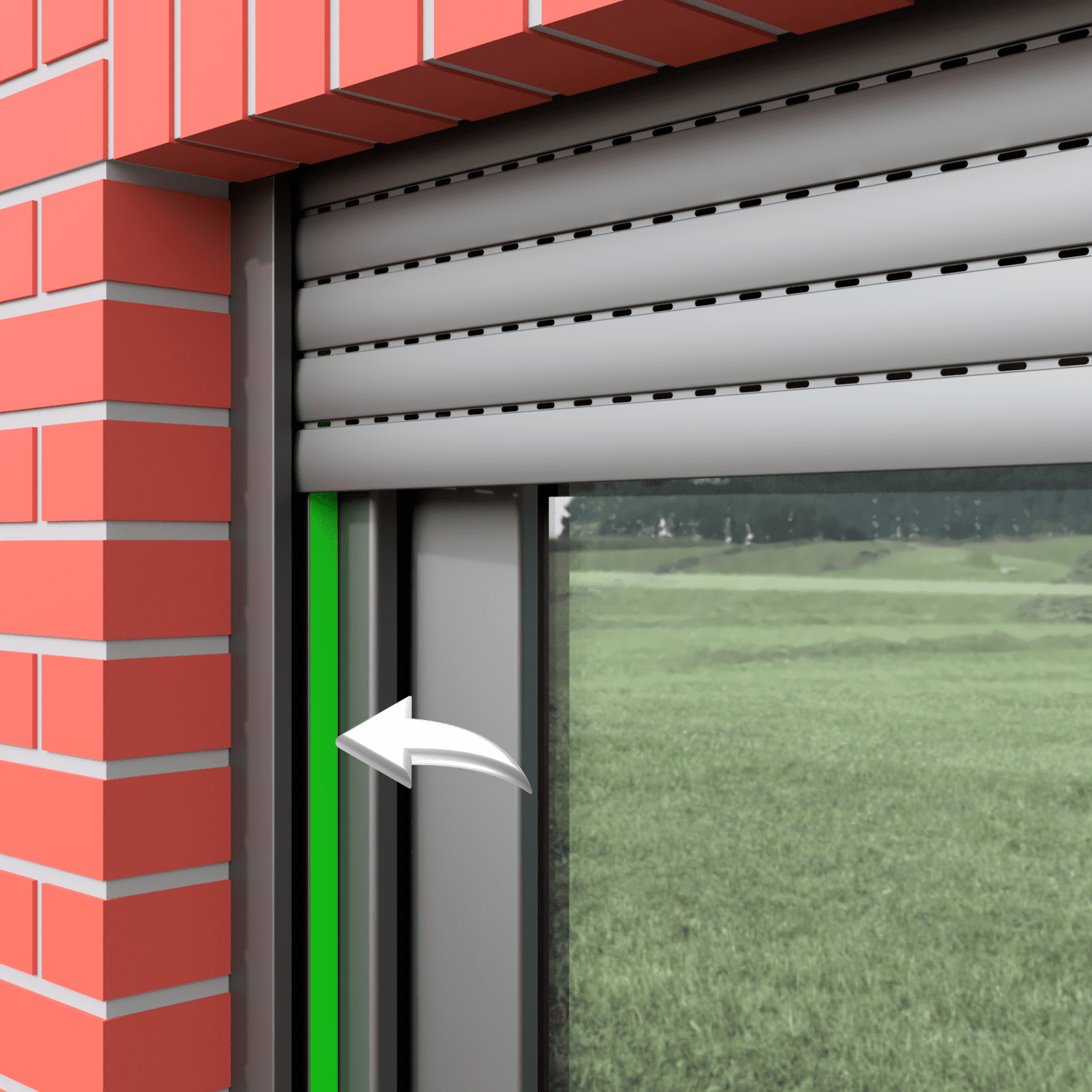

Montage in den Rolladenführungen

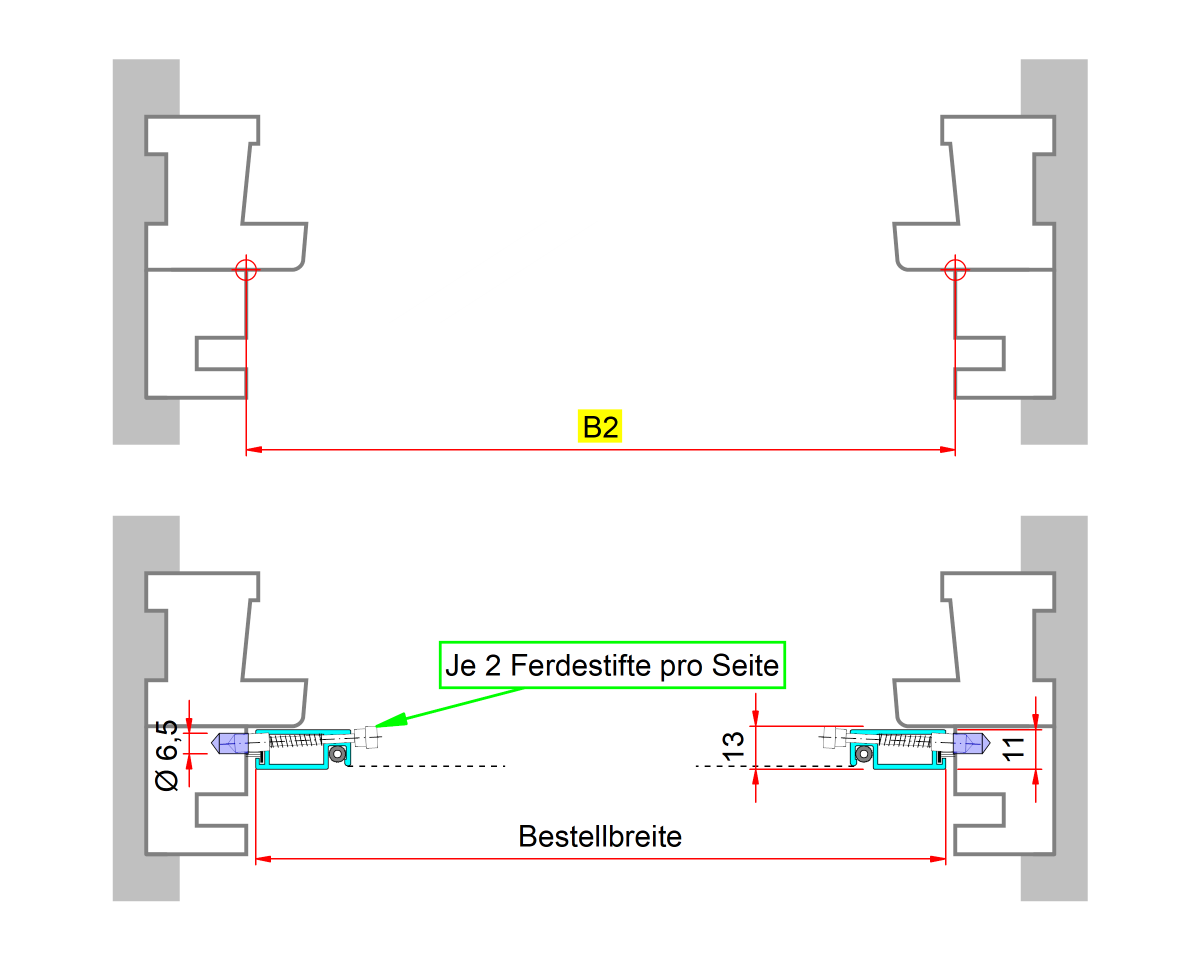

  • Messen Sie die Breite Zeischen den Rollladenführungen an mehreren Stellen und nehmen Sie das Kleinste Maß an. Maß B2 in der Zeichnung
  • Bestellmaß Breite berechnen:
    B2 - 4 mm = Bestellbreite
  • Kontrolle: die Bestellbreite muss kleiner sein als das kleinste Maß zwischen den Rollladenführungen.

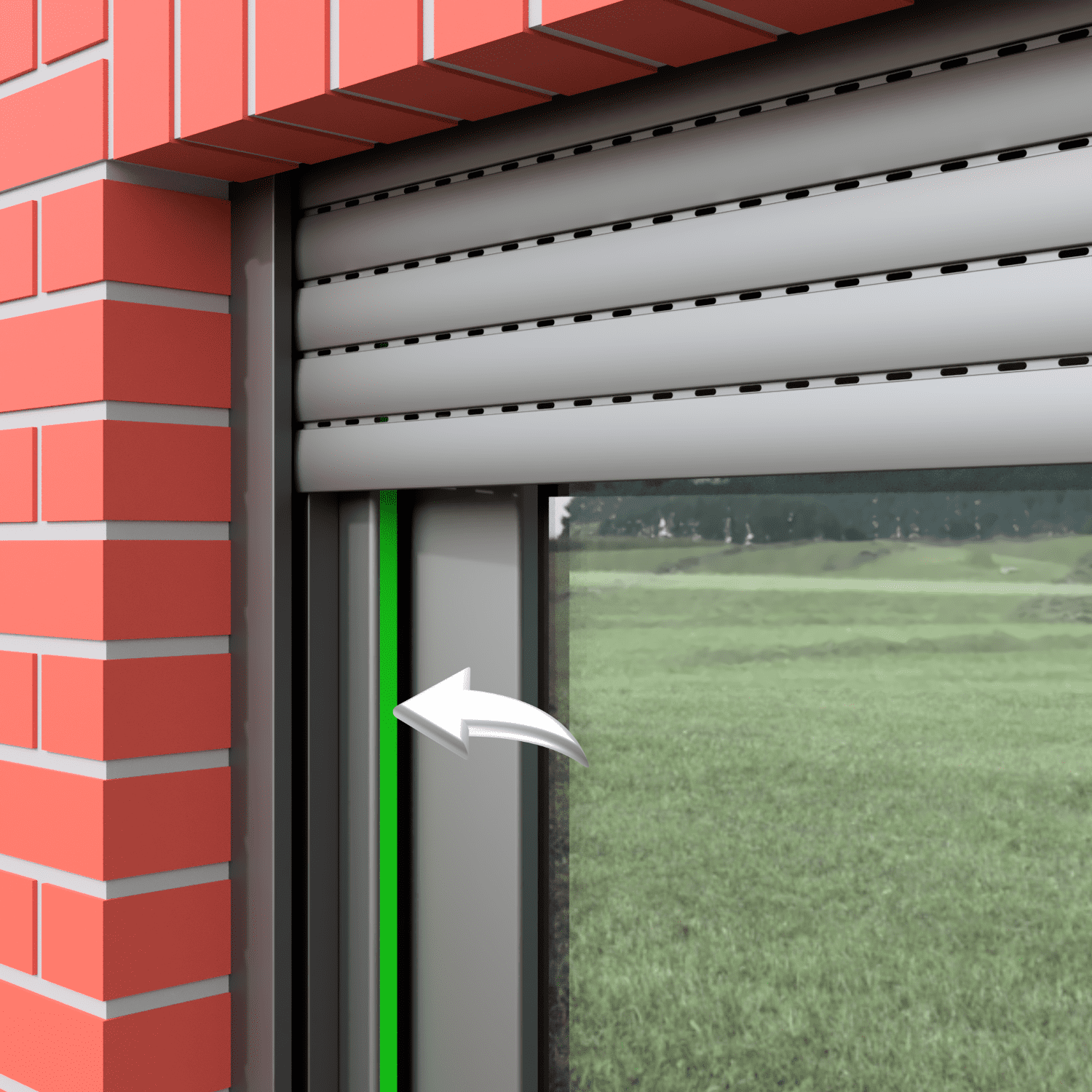

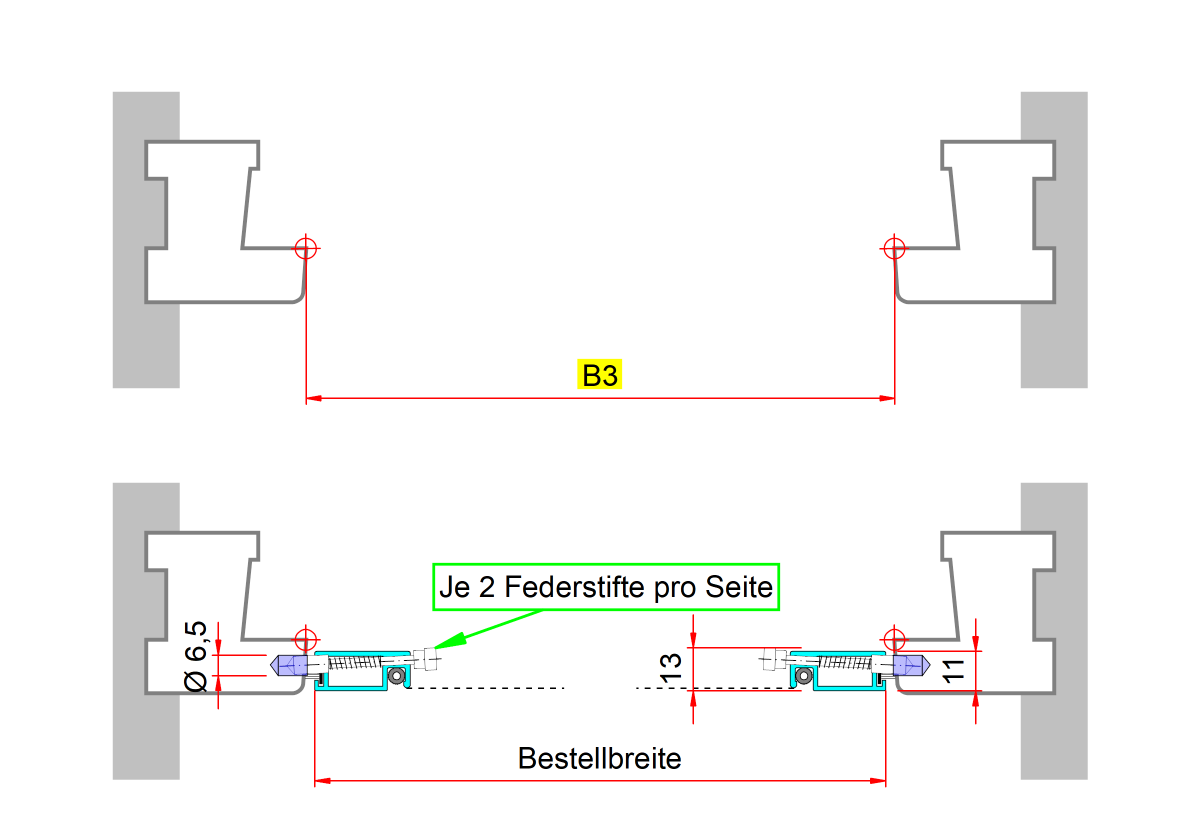

Montage in der Rahmenkante

  • Messen Sie die lichte Breite des Fensterrahmens an mehreren Stellen und nehmen Sie das Kleinste Maß an. Maß B3 in der Zeichnung
  • Bestellmaß Breite berechnen:
    B3 - 4 mm = Bestellbreite
  • Kontrolle: die Bestellbreite muss kleiner sein als das kleinste Maß der lichten Breite des Fensterrahmens.

Bestellhöhe ermitteln:

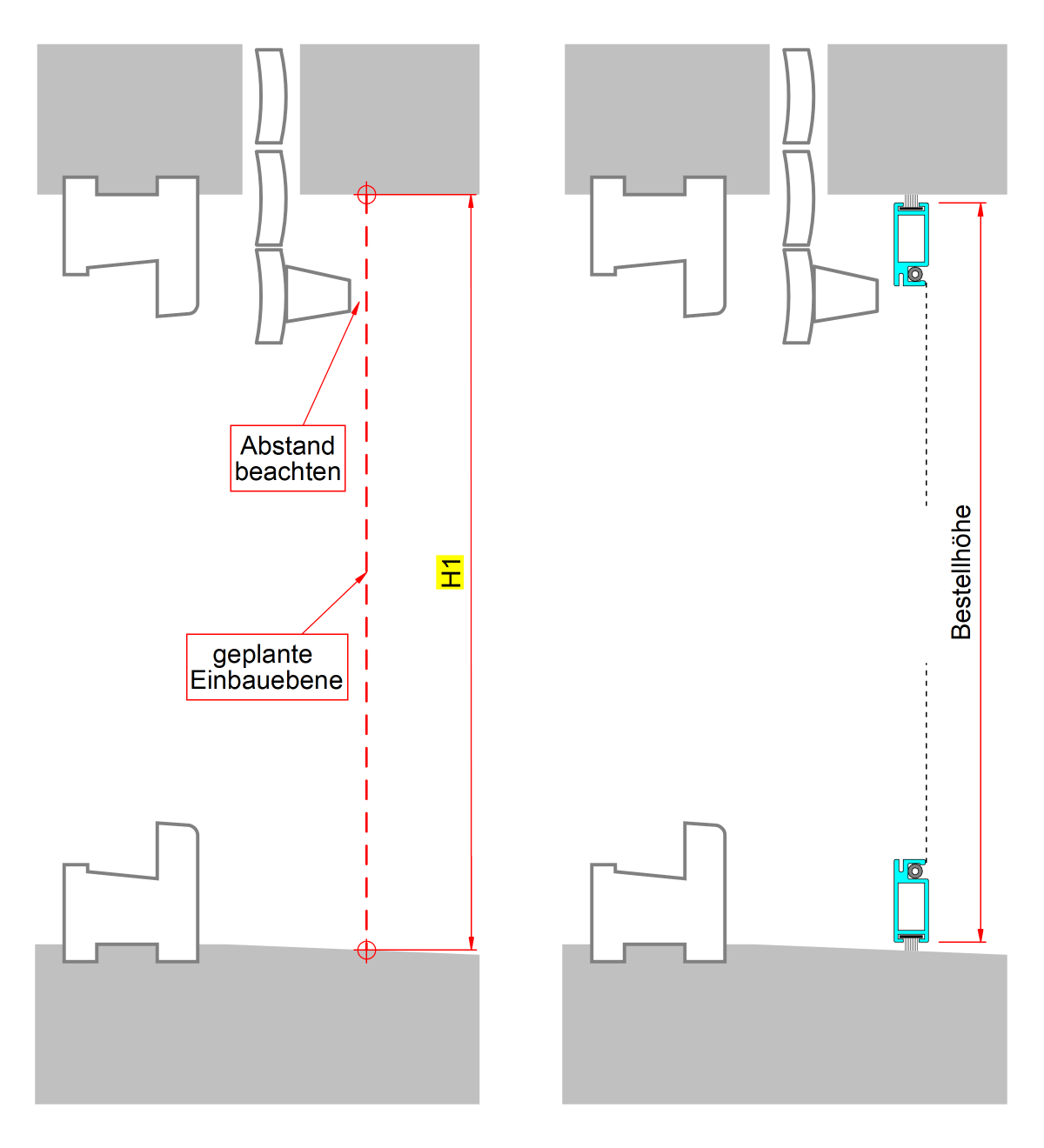

Montage in der Laibung

Insektenschutz-Spannrahmen für Fenster

  • Messen Sie die Höhe von der Fenstebank bis zum Sturz an mehreren Stellen an der geplanten Einbauebene und nehmen Sie das kleinste Maß an. Maß H1 in der Zeichnung
  • Bestellmaß Höhe berechnen:
    H1 - 4 mm = Bestellhöhe


Montage in den Rollladenführungen

Insektenschutz-Spannrahmen für Fenster

  • Messen Sie die Höhe der lichten Rahmenöffnung, Maß H2 in der Zeichnung
  • Bestellmaß Höhe berechnen:
    H2 + 24 mm = Bestellhöhe

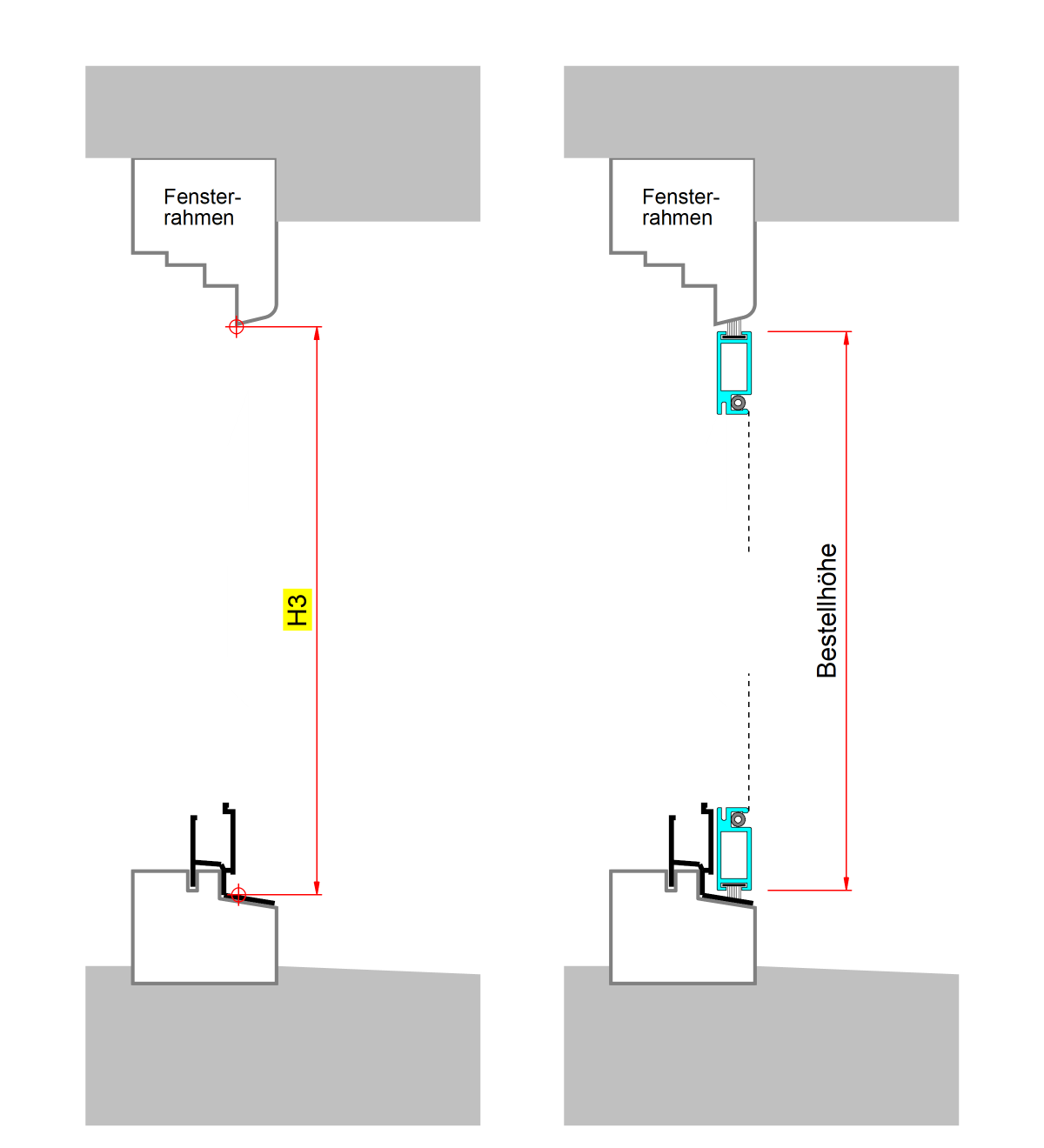

Montage in der Rahmenkante

Insektenschutz-Spannrahmen für Fenster

  • Messen Sie die Höhe der lichten Rahmenöffnung, Maß H3 in der Zeichnung
  • Bestellmaß Höhe berechnen:
    H3 - 4 mm
