RaB-FS Kellerfenster-Insektenschutz| Federstiftmontage| Fertigelement

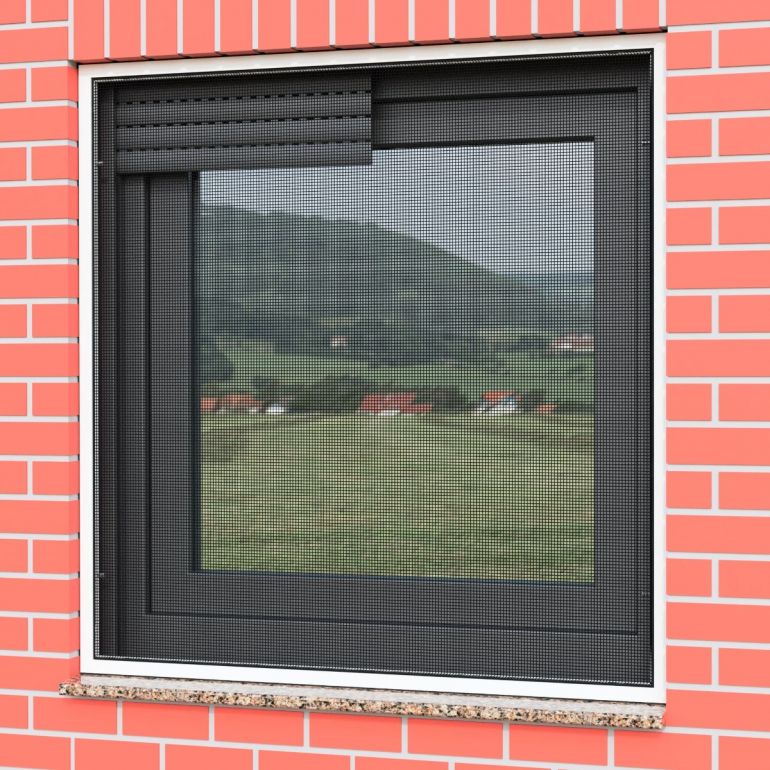

Insektenschutzrahmen als Fertigelement, mit Federstiften für seitliche Befestigung
Fast überall einsetzbar!
Fast überall einsetzbar!
- stabiles Alu-Element
- 4-Punkt-Befestigung durch Federstifte im Rahmen
Konfigurierbar in folgenden Rahmenfarben:
Downloads
Configure RaB-FS Kellerfenster-Insektenschutz | Federstiftmontage | Fertigelement
GEPLANTE EINBAUEBENE
Masse
Bestellbreite ermitteln:

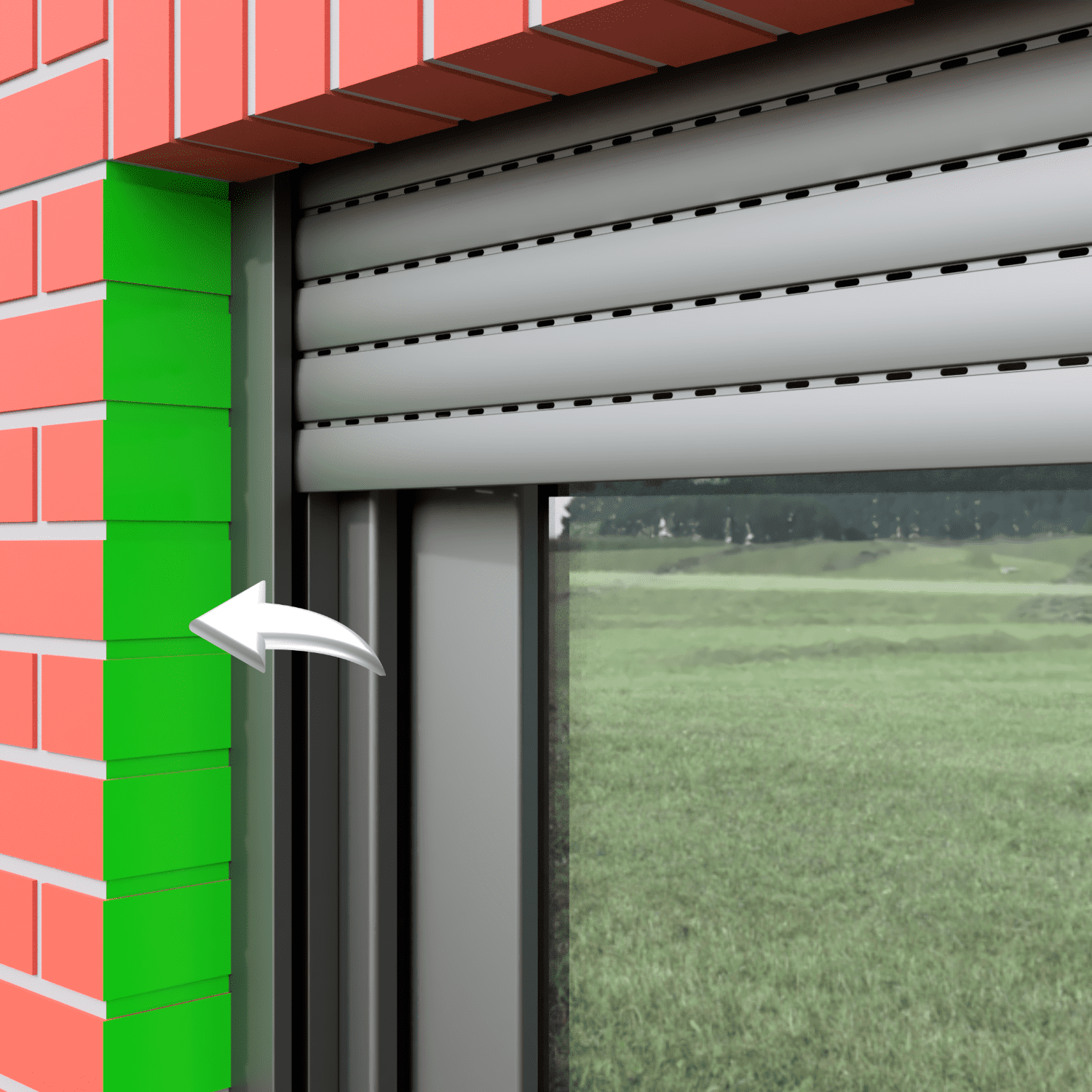

Montage in der Laibung
- Messen Sie die Breite der Laibung an mehreren Stellen und nehmen Sie das Kleinste Maß an. Maß B1 in der Zeichnung
- Bestellmaß Breite berechnen:
B1 - 4 mm = Bestellbreite
- Kontrolle: die Bestellbreite muss kleiner sein als das kleinste Maß der Laibung sein.
Bestellbreite ermitteln:
Montage in den Rolladenführungen
- Messen Sie die Breite Zeischen den Rollladenführungen an mehreren Stellen und nehmen Sie das Kleinste Maß an. Maß B2 in der Zeichnung
- Bestellmaß Breite berechnen:
B2 - 4 mm = Bestellbreite
- Kontrolle: die Bestellbreite muss kleiner sein als das kleinste Maß zwischen den Rollladenführungen.
Bestellbreite ermitteln:
Montage in der Rahmenkante
- Messen Sie die lichte Breite des Fensterrahmens an mehreren Stellen und nehmen Sie das Kleinste Maß an. Maß B3 in der Zeichnung
- Bestellmaß Breite berechnen:
B3 - 4 mm = Bestellbreite
- Kontrolle: die Bestellbreite muss kleiner sein als das kleinste Maß der lichten Breite des Fensterrahmens.
Bestellhöhe ermitteln:
Montage in der Laibung
- Messen Sie die Höhe von der Fenstebank bis zum Sturz an mehreren Stellen an der geplanten Einbauebene und nehmen Sie das kleinste Maß an. Maß H1 in der Zeichnung
- Bestellmaß Höhe berechnen:
H1 - 4 mm = Bestellhöhe
Bestellhöhe ermitteln:
Montage in den Rollladenführungen
- Messen Sie die Höhe der lichten Rahmenöffnung, Maß H2 in der Zeichnung
- Bestellmaß Höhe berechnen:
H2 + 24 mm = Bestellhöhe
Bestellhöhe ermitteln:
Montage in der Rahmenkante
- Messen Sie die Höhe der lichten Rahmenöffnung, Maß H3 in der Zeichnung
- Bestellmaß Höhe berechnen:
H3 - 4 mm
