PTR-K Insektenschutz-Pendeltür | aufliegender Rahmen | Klemmbefestigung | Bausatz

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Bei den Gewebe-Kombinationen "Hi-Trans / Pet" oder "schwarz / Pet" ist für das untere Feld das Haustiergewebe vorgesehen (Pet-Screen)

Gewebeübersicht

Errechnete BESTELLBREITE laut Zeichnung in cm, z.B. 96,3

Errechnete BESTELLHÖHE laut Zeichnung in cm, z.B. 213,6

Sprossenhöhe laut Zeichnung in cm, Empfehlung: ca 110 cm = ca. Ellbogenhöhe zum leichten Öffnen der Tür

Die Grafik zeigt die Fliegengitter-Tür in der Draufsicht.

Wählen Sie das passende X-Maß für die Klemmbefestigung = Dicke der Rahmenkante inkl. Dichtung

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

PTR-K Insektenschutz-Pendeltür | aufliegender Rahmen | Klemmbefestigung | Bausatz
322,48 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 8-10 Werktage bis Versand

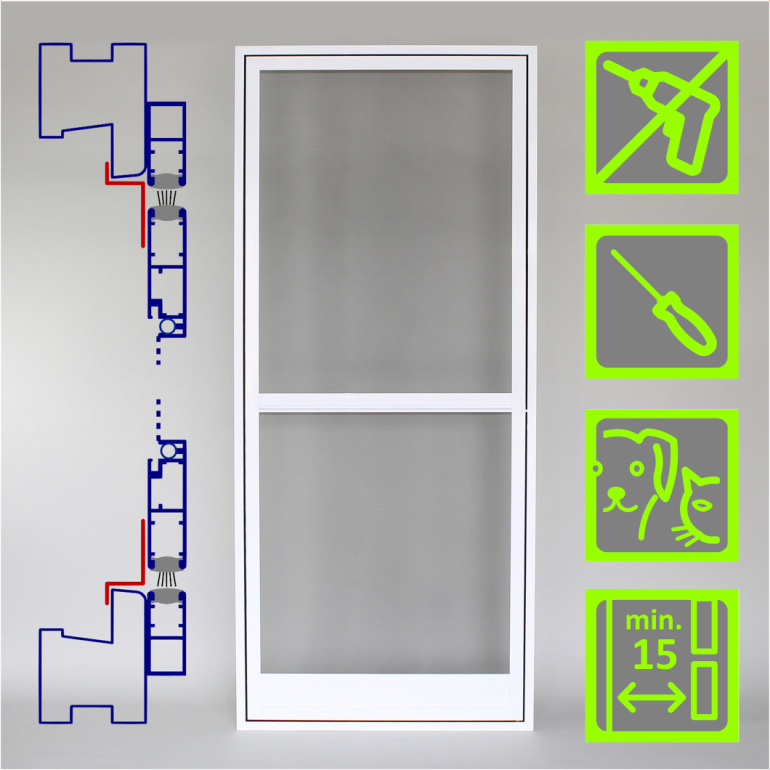

Pendeltür (Schwingtür) in beide Richtungen öffnend, montagefertig mit Klemmbefestigung. Bionik-Federscharniere für gleichmäßige Kraftwirkung - kein Flattern des Türflügels. Als Bausatz mit weitgehend vormontierten Beschlägen.
- 8 justierbare Klemmhalter
- bohrfreie Befestigung
- breite Griffsprosse
- Flügel leicht auszuhängen
zur Aufmaßzeichnung
ODER

Beschreibung

Details

Aufmaßzeichnung_drucken_[PDF]      Bau- und Montageanleitung_(PDF)      Fragen_und_Antworten

Pendeltür Begrenzungen

Platzverhältnisse prüfen nach Zeichnungsangaben:

Rolladenabstandmin. 1,5 cm
Auflage unten (A)2,8 cm
Auflage oben (B)2,5 cm
Auflage seitlich (C)2,0 cm
Schattenfuge falls flächenbündigmin.1,5 cm

Achtung - starke Magnete, Rolladenendstäbe dürfen nicht magnetisch anziehend sein!


Pendeltür ohne Bohren



Bestellbreite ermitteln:

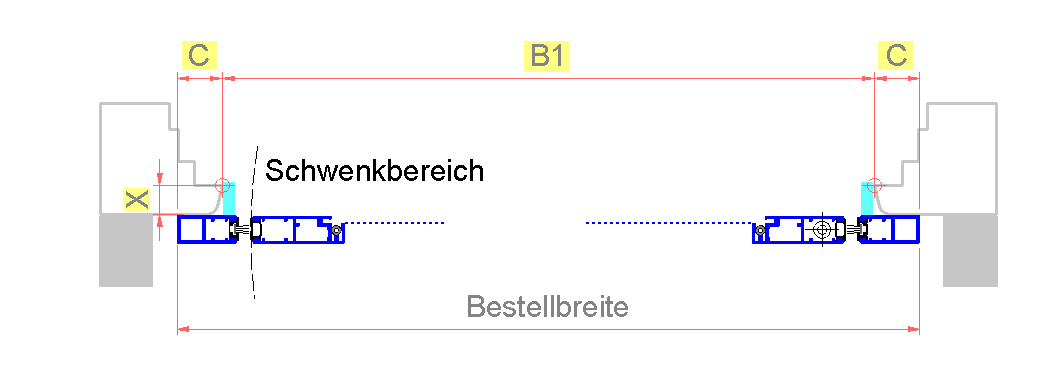

1.) Messen Sie die lichte Breite gemäß der Zeichnung, das Maß ist mit B1 angegeben.

2.) Bestellmaß Breite berechnen:

Bestellmaß BreiteB1 +4,0 cm

Kontrolle: Der Abstand zwischen den seitlichen Begrenzungen (Rolladenführungen, Wand) muss größer sein als die Bestellbreite!

Bei flächenbündigen Türen muss die Schattenfuge min. 15 mm breit sein!


Insektenschutz-Pendeltür zum klemmen

Bestellhöhe ermitteln:

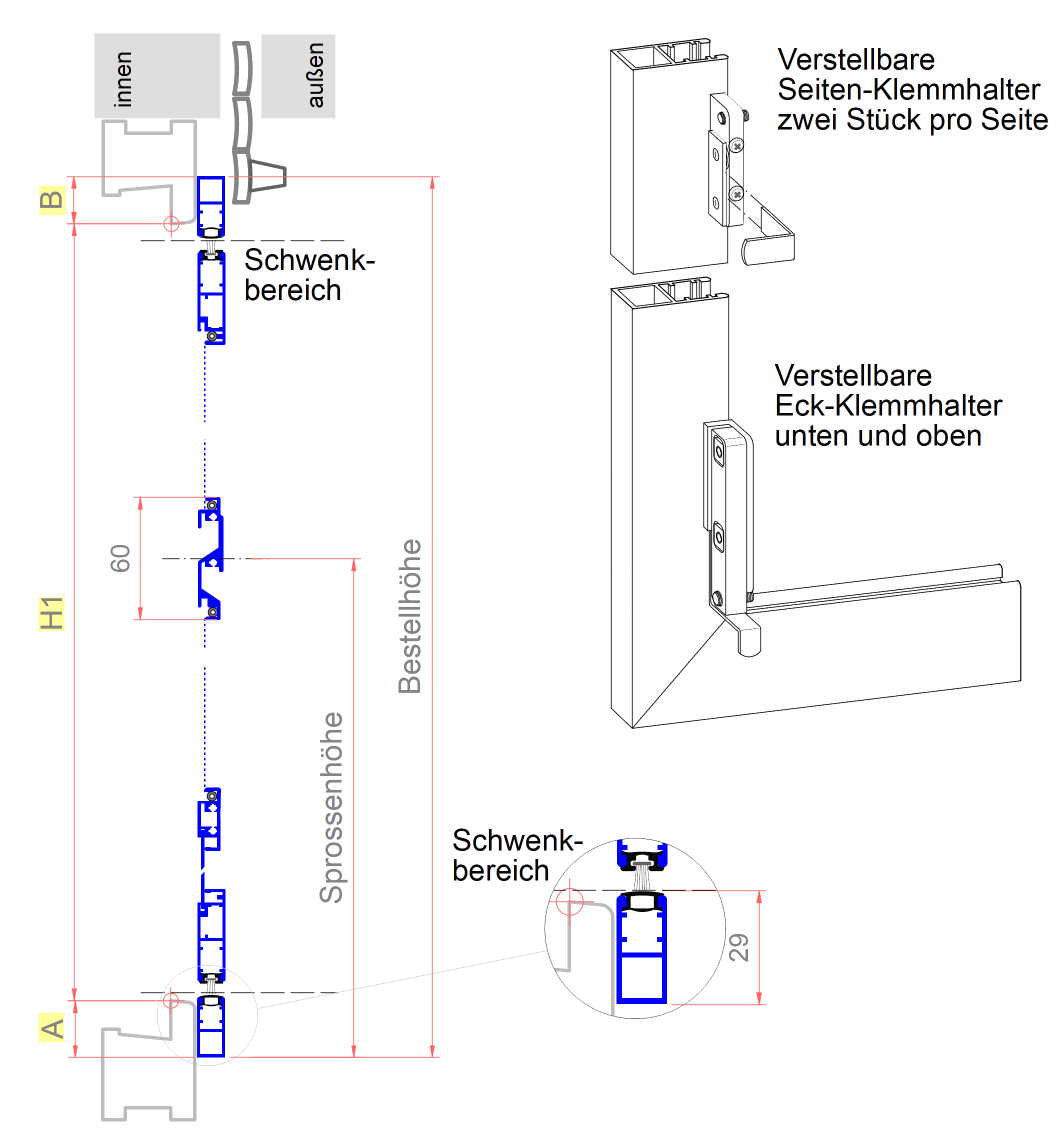

3.) Messen Sie die lichte Höhe gemäß der Zeichnung, das Maß ist mit H1 angegeben.

4.) Bestellmaß Höhe berechnen:

Bestellmaß HöheH1 + 5,3 cm

5.) Maß X für Klemmhalter: Messen Sie die dicke der äußere Kante des Türrahmens inkl. Dichtung, siehe Maß X in der Zeichnung



Zusatzinformation

Montageart
Klemmbefestigung
Fertigungsart
Bausatz lang
Insektenschutz-Bauart
einteilig
Lieferung als
Bausatz nach Maß
Breite der abzudeckenden Türfläche ca.
60 - 110 cm Pendeltür 1Flg

Ausführung

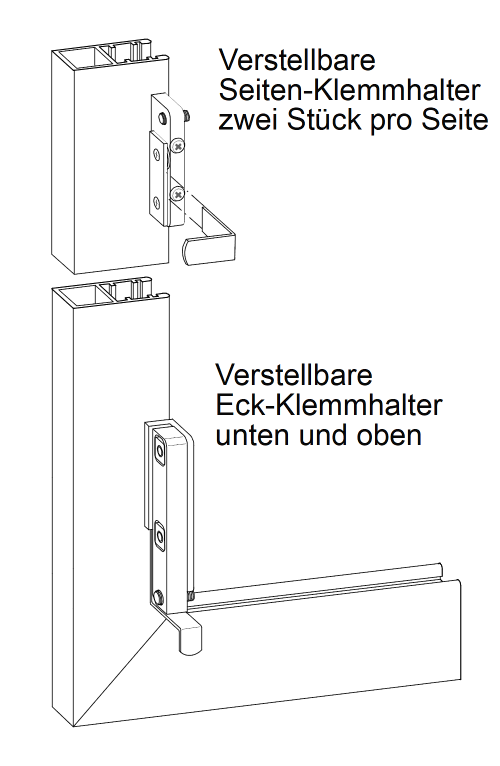

Bausatz - Flügelprofil Aluminium 45 x 13 mm, Rahmenprofil 28 x 13 mm, umlaufende Bürstendichtungen und Magnet-Verschluss, Griffprosse 65 mm breit, gewebeteilend, Trittschutzsockel, Teile nach Maß, gebohrt / gerfäst montiert, doppelte Gehrungs-Eckverschraubung, Gewebe nach Wahl, 4 verstellbare Eck-Klemmhalter, 4 Seiten-Klemmhalter, Klemmhalter werden lose mitgeliefert, Befestigungsbohren im Rahmen sind passend vorgebohrt

Lieferumfang

Maß-Bausatz für Türelement, Klemmhalter, Montageanleitung
