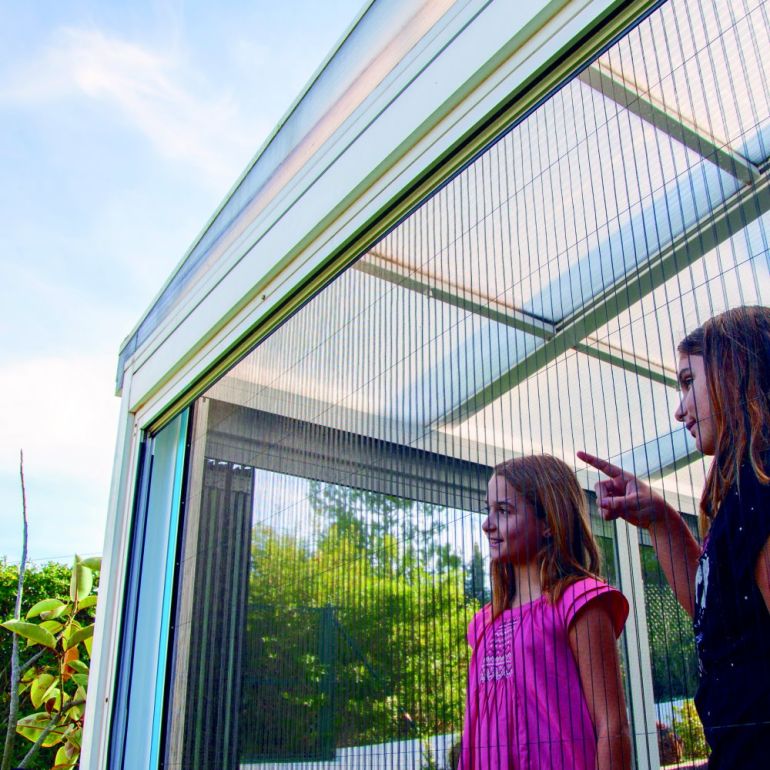

PL45 XL Insektenschutz-Türplissee | barrierefrei

Mehr Ansichten

Bestellbreite laut Zeichnung in cm, z.B. 165,4

Bestellhöhe laut Zeichnung in cm, z.B. 211,3

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).


Vorbauprofile ersetzen bzw. ergänzen eine nicht (vollständig) vorhandene Leibung.

Eckverbindung:
Wo die Profile eine Ecke bilden, werden sie auf Gehrung gesägt und mit Eckverbinder geliefert. So lassen sich auch 3-seitige oder umlaufende Vorbaurahmen herstellen.
Wenn es sich um einzelne Profile handelt, z.b. nur rechts und links, werden diese gerade gesägt.

Befestigung:
Für die Verschraubung liefern wir die Profile gebohrt, mit Stufenbohrungen, Schrauben und Abdeckkappen in weiß oder schwarz.

Maßberechnung:
Die Vorbauprofile werden immer passend zum Bestellmaß der Plisseeanlage geschnitten. Bei einem Rahmen passt das Plissee genau hinein, Einzelprofile haben die Höhe bzw Breite der Anlage. (andere Abmessungen sind im Zubehörbereich zu bestellen)
Schräge Bodenschiene:
Gefälle Standard Bodenschiene: 0 bis 2°
Gefälle schräge Bodenschiene: 5 bis 8°
Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

PL45 XL Insektenschutz-Türplissee | barrierefrei

Regulärer Preis: 510,68 €

Special Price 485,15 €

Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: ca. 15 Werktage

Plissee-Insektenschutzanlage, Bautiefe 45 mm, mit unterer Kettenführung für beste Windstabilität, 5 mm flache Unterschiene.  Die untere Panzerkette fährt beim Öffnen des Plissee ein und verschwindet in den senkrechten Profilen.

- für große Öffnungen
- bis BxH 290 x 300 cm
- quasi barrierefrei
- solide Kettenführung
zur Aufmaßzeichnung

Beschreibung

Details

Download Aufmaßzeichnung [PDF]    Download Montageanleitung [PDF]
Plisseetür für Leibungsmontage

Bestellbreite ermitteln:

1.) Auf der Zeichnung oben ist die Türleibung, der Türrahmen und das Plissee als Horizontalschnitt dargestellt. Legen sie zunächst fest, in welchem Abstand zum Türrahmen das Plissee montiert werden soll. Dabei bitte beachten, das die Griffmulde der Zugschiene auch von innen her erreichbar sein muss.

2.) Messen Sie in der geplanten Einbauebene die Breite der Leibung unten, in der Mitte und oben. Das kleinste gemessene Maß ist die Bestellbreite.

Bitte beachten:  Maßabweichungen in der Leibung müssen bei der Montage durch Hinterlegen der seitlichen Schienen ausgeglichen werden. In der Breite können die Schienen nachträglich einfach gekürzt werden.

Plisseetür für Leibungsmontage



Bestellhöhe ermitteln:

3.) Messen Sie in der geplanten Einbauebene die Höhe der Leibung links, rechts und in der Mitte. Das kleinste gemessene Maß ist die Bestellhöhe.

Bitte beachten: Unbedingt vom kleinsten Maß ausgehen, im Zweifelsfall vom gemessenen Maß noch etwas abziehen, in der Höhe lässt sich das Plissee nicht kürzen!



Schräge Fensterbank / Türschwelle:

Mit der geraden Standard-Bodenschiene darf das Gefälle max. 2° betragen, das entspricht gut 3 mm auf 10 cm.

Bei schrägen Fensterbänken oder Türschwellen kann die schräge Bodenschiene (Winkel 7,2°) verwendet werden. Diese kann eingesetzt werden in einem Bereich von 5 bis 8°.

Das entspricht 9 bis 14 mm Gefälle auf 10 cm. Wählen Sie die schräge Bodenschiene oben bei den Optionen aus.






Plisseetür für Leibungsmontage Vorbauprofile / Vorbaurahmen:

Wenn die Anlage nicht innerhalb einer Leibung, sondern vor einer Fläche montiert werden soll, sind diese Zusatzprofile erforderlich.

Beispiel Montage vor einem Wintergarten:

Es kann ein umlaufender Montagerahmen verwendet werden, oder ein dreiseitiger, sofern unten eine glatte Fläche für die Montage der Bodenschiene vorhanden ist.

Ein halber, zweiseitiger Rahmen kommt zum Einsatz, wenn an einer Seite ein vorhandener Pfosten genutzt werden kann.

Ein oder zwei Profile in der Breite können die Leibung zwischen zwei Pfosten ergänzen.

Zwei Profile vom Boden bis zum Dachüberstand bilden die seitliche Leibung.

Maßermittlung: Legen Sie am besten am Objekt die Position der 1,8 cm breiten Zusatzprofile fest. Die Zwischenmaße ergeben die Bestellmaße für die Anlage. Die Bestellmaße beinhalten nicht die Zusatzprofile!




Zusatzinformation

Montageart
Leibung oder Türrahmen
Fertigungsart
Bausatz lang
Insektenschutz-Bauart
einteilig
Lieferung als
Maßelement vormontiert / zerlegt
Breite der abzudeckenden Türfläche ca.
190 - 290 cm Kettenplissee

Ausführung

Alu pulverbeschichtet bzw. eloxiert, 45 mm Bauhöhe

Lieferumfang

Auf Maß gefertigt, inkl. Befestigungsmaterial, Montageanleitung
