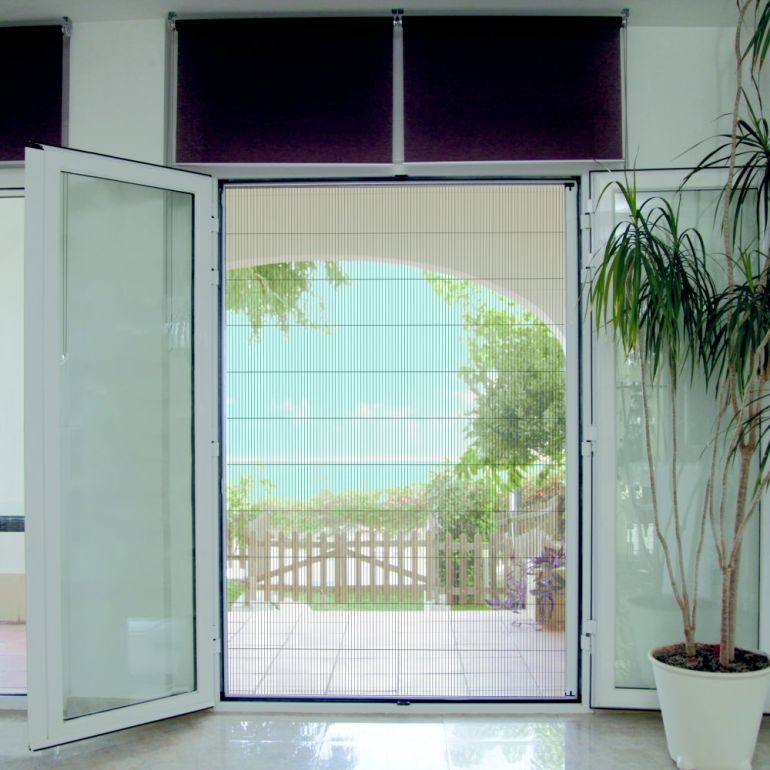

main product photo

PL45 Insektenschutz-Türplissee | barrierefrei

Plissee-Insektenschutzanlage, Bautiefe 45 mm, mit unterer Kettenführung für beste Windstabilität, 5 mm flache Unterschiene. Die untere Panzerkette fährt beim Öffnen des Plissee ein und verschwindet in den senkrechten Profilen.

Whatsapp-Chat starten
  • für große Öffnungen
  • bis BxH 1900 x 3000 mm
  • quasi barrierefrei
  • solide Kettenführung
Aktuelle Lieferzeit für dieses Produkt ca. 4 Wochen!


Konfigurierbar in folgenden Rahmenfarben:

Downloads
MontageanleitungPL45 (908.03 kB)
474,18 €
Inkl. 19% MwSt., exkl. Versandkosten

Maximal 7 Zeichen

Aufmassanleitung

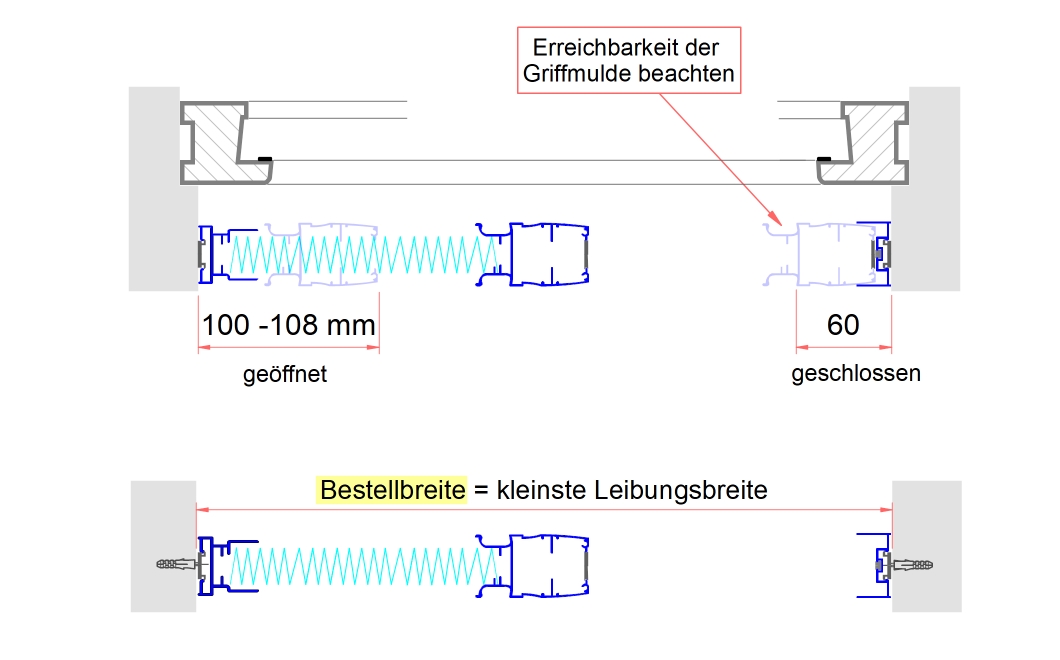

Bestellbreite ermitteln

1.) Auf der Zeichnung oben ist die Türleibung, der Türrahmen und das Plissee als Horizontalschnitt dargestellt. Legen sie zunächst fest, in welchem Abstand zum Türrahmen das Plissee montiert werden soll. Dabei bitte beachten, das die Griffmulde der Zugschiene auch von innen her erreichbar sein muss.

2.) Messen Sie in der geplanten Einbauebene die Breite der Leibung unten, in der Mitte und oben.

Das kleinste gemessene Maß ist die Bestellbreite!

Bitte beachten: Maßabweichungen in der Leibung müssen bei der Montage durch Hinterlegen der seitlichen Schienen ausgeglichen werden. In der Breite können die Schienen nachträglich einfach gekürzt werden.

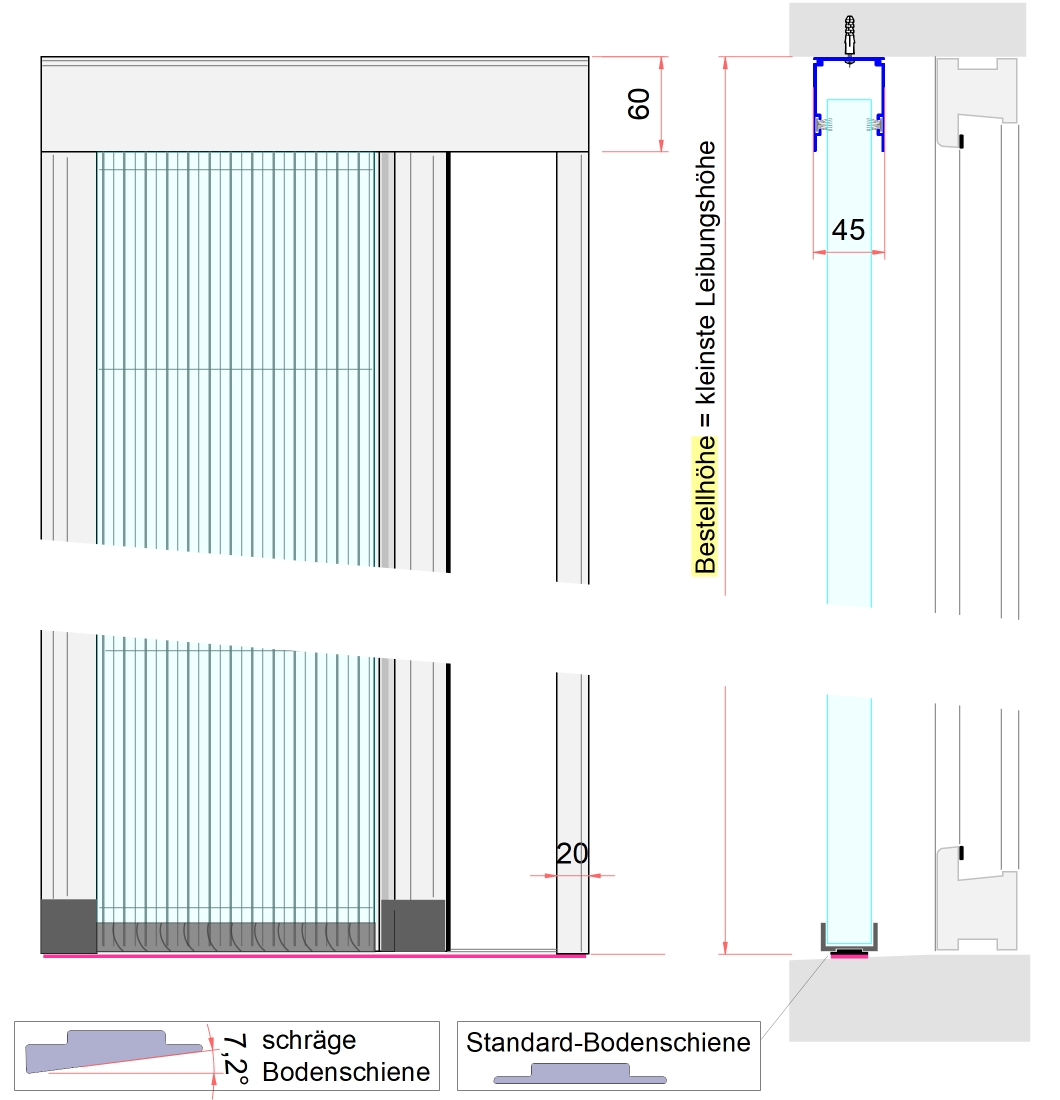

Bestellmaß Höhe ermitteln

Bestellhöhe ermitteln:

3.) Messen Sie in der geplanten Einbauebene die Höhe der Leibung links, rechts und in der Mitte.

Das kleinste gemessene Maß ist die Bestellhöhe!

Bitte beachten: Unbedingt vom kleinsten Maß ausgehen, im Zweifelsfall vom gemessenen Maß noch etwas abziehen, in der Höhe lässt sich das Plissee nicht kürzen!



Schräge Fensterbank / Türschwelle:

Mit der geraden Standard-Bodenschiene darf das Gefälle max. 2° betragen, das entspricht gut 3 mm auf 10 cm.
Bei schrägen Fensterbänken oder Türschwellen kann die schräge Bodenschiene (Winkel 7,2°) verwendet werden. Diese kann eingesetzt werden in einem Bereich von 5 bis 8°.
Das entspricht 9 bis 14 mm Gefälle auf 10 cm. Wählen Sie die schräge Bodenschiene oben bei den Optionen aus.

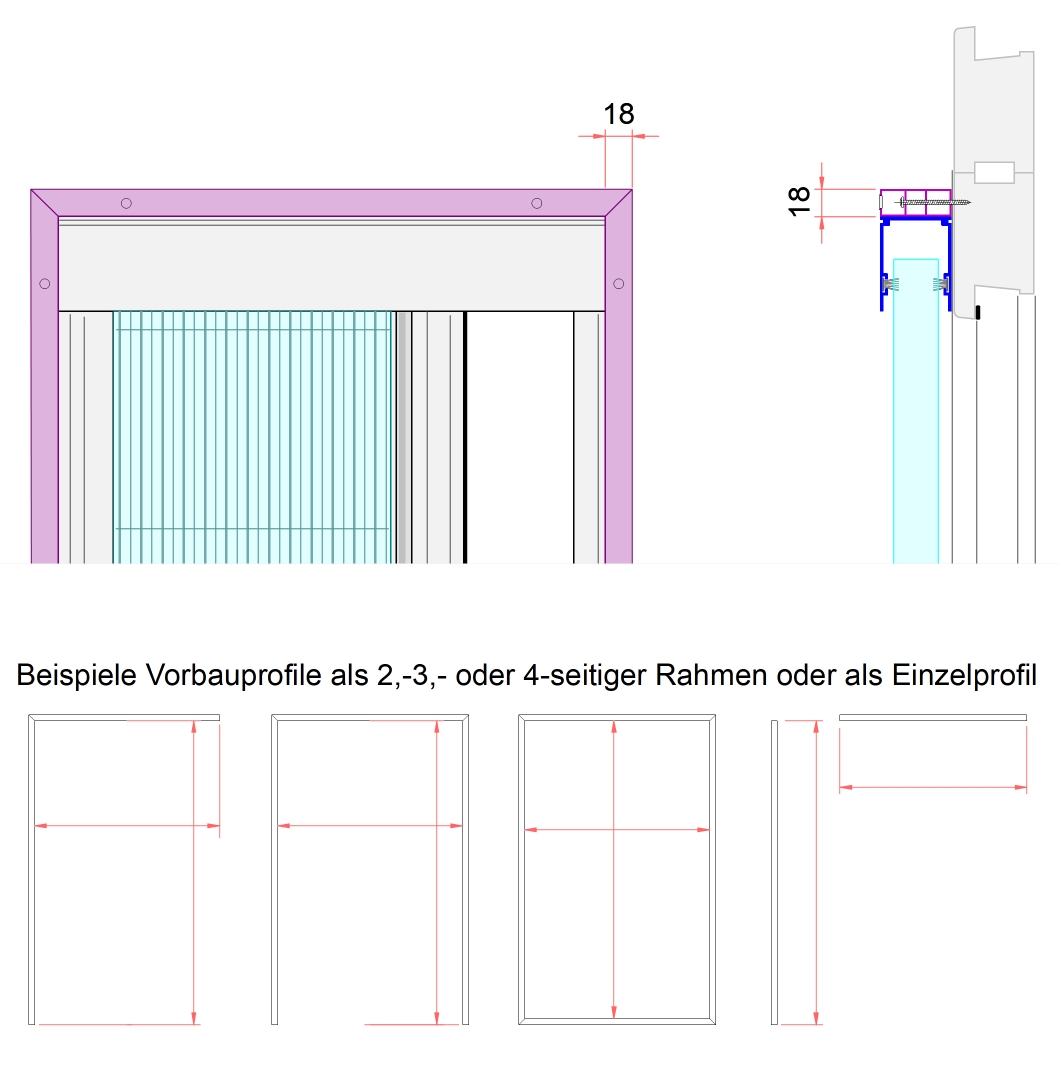

Vorbauprofile/Vorbaurahmen



Wenn die Anlage nicht innerhalb einer Leibung, sondern vor einer Fläche montiert werden soll, sind diese Zusatzprofile erforderlich.

Beispiel Montage vor einem Wintergarten:

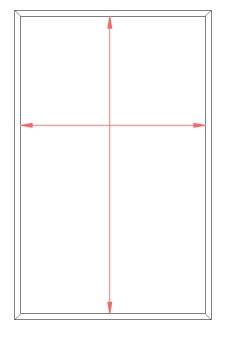

Es kann ein umlaufender Montagerahmen verwendet werden, oder ein dreiseitiger, sofern unten eine glatte Fläche für die Montage der Bodenschiene vorhanden ist.

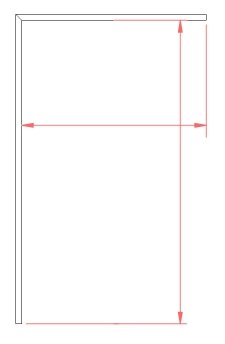

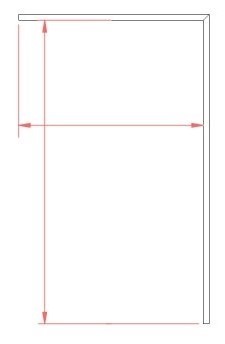

Ein halber, zweiseitiger Rahmen kommt zum Einsatz, wenn an einer Seite ein vorhandener Pfosten genutzt werden kann.
Ein oder zwei Profile in der Breite können die Leibung zwischen zwei Pfosten ergänzen.
Zwei Profile vom Boden bis zum Dachüberstand bilden die seitliche Leibung.

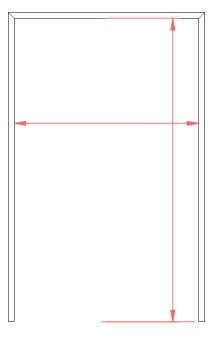

Maßermittlung: Legen Sie am besten am Objekt die Position der 18 mm breiten Zusatzprofile fest. Die Zwischenmaße ergeben die Bestellmaße für die Anlage. Die Bestellmaße beinhalten nicht die Zusatzprofile!







Ausführung

Alu pulverbeschichtet bzw. eloxiert, 45 mm Bauhöhe

Lieferumfang

Auf Maß gefertigt, inkl. Befestigungsmaterial, Montageanleitung
