main product photo

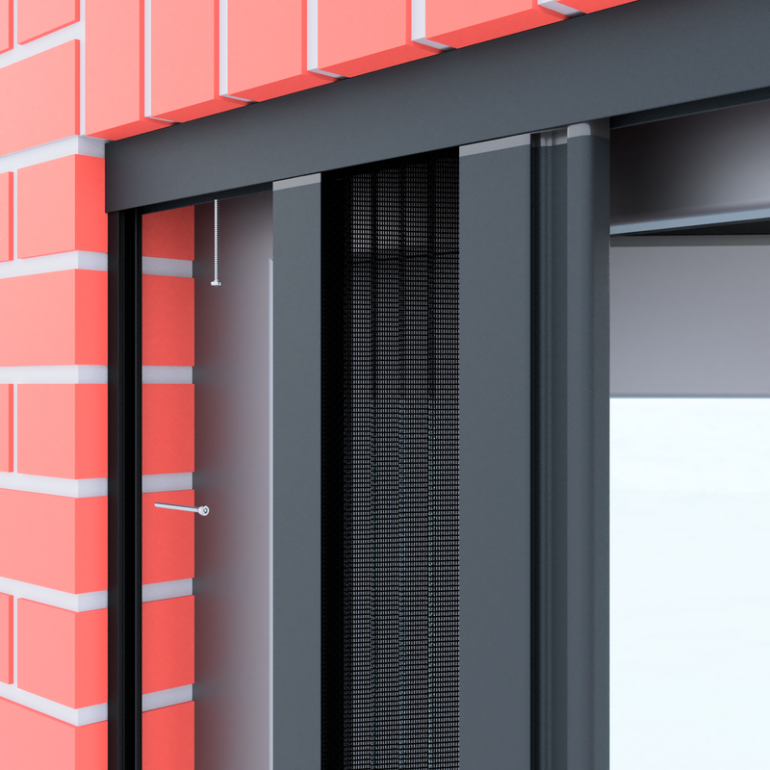

PL18-L Insektenschutz-Türplissee | Leibungsmontage

Plissee-Insektenschutz, Montage stirnseitig in der Mauer oder in die Leibung einer Hebeschiebetür

Whatsapp-Chat starten

  • Perfekte Lösung für Hebeschiebetüren
  • leichter Lauf, gute Optik
  • hochwertiges Produkt
  • integrierte Griffmulden
  • flache Bodenschiene


Konfigurierbar in folgenden Rahmenfarben:


Seien Sie der Erste, der dieses Produkt bewertet

PL18_Anleitung (966.50 kB)

Maximal 7 Zeichen

Sonderpreis 279,95 € Regulärer Preis 311,06 €
Inkl. 19% MwSt. , exkl. Versandkosten
Aufmassanleitung

Aufmaßanleitung - Schritt für Schritt:

Bestellbreite ermitteln

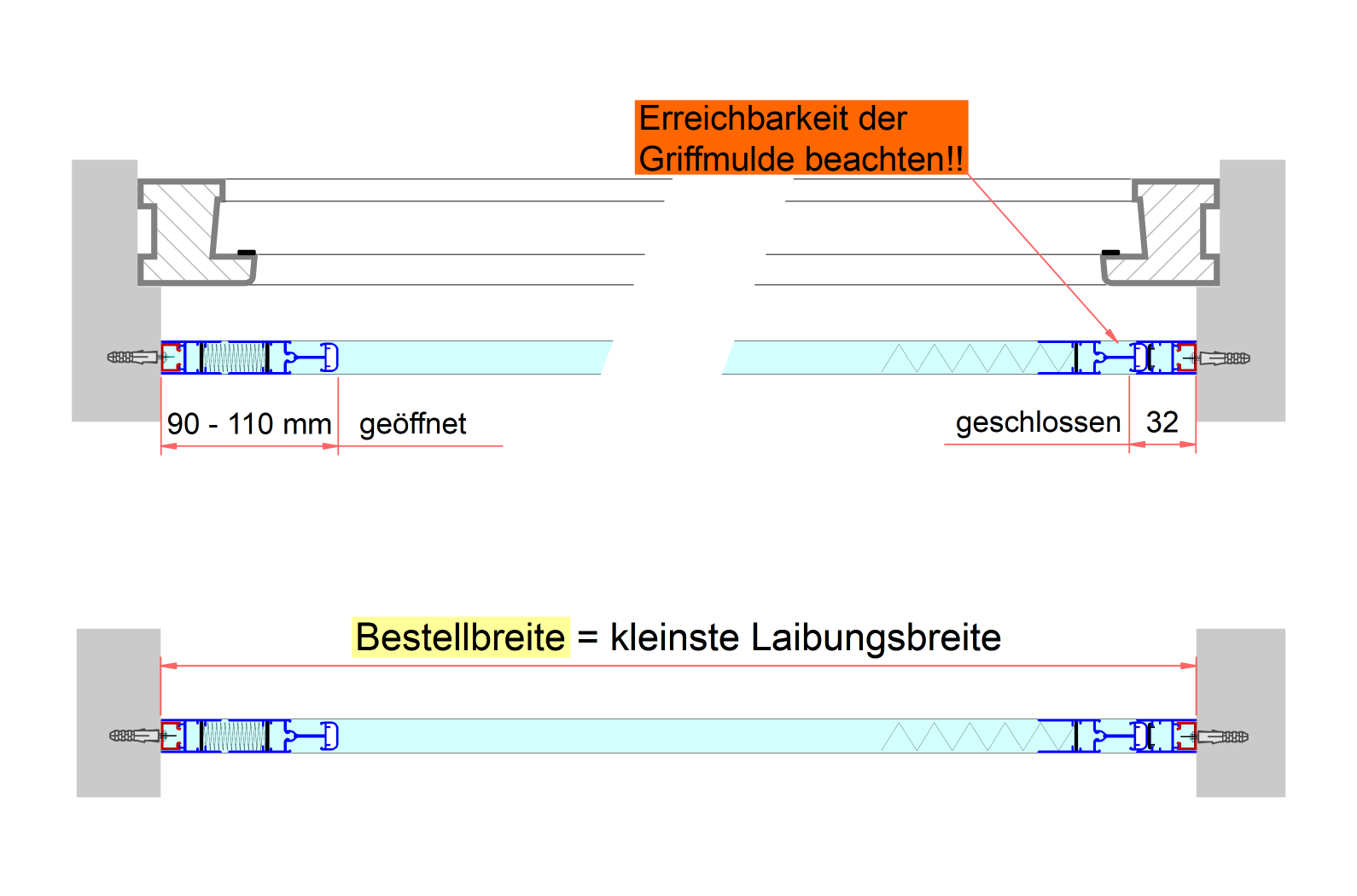

  • Auf der Zeichnung oben ist die Türleibung, der Türrahmen und das Plissee als Horizontalschnitt dargestellt. Legen sie zunächst fest, in welchem Abstand zum Türrahmen das Plissee montiert werden soll. Dabei bitte beachten, das die Griffmulde der Zugschiene auch von innen her erreichbar sein muss.
  • Messen Sie in der geplanten Einbauebene die Breite der Leibung unten, in der Mitte und oben.
Das kleinste gemessene Maß ist die Bestellbreite!

Bitte beachten: Maßabweichungen in der Leibung müssen bei der Montage durch Hinterlegen der seitlichen Schienen ausgeglichen werden. In der Breite können die Schienen nachträglich einfach gekürzt werden.

Bestellmaß Höhe ermitteln

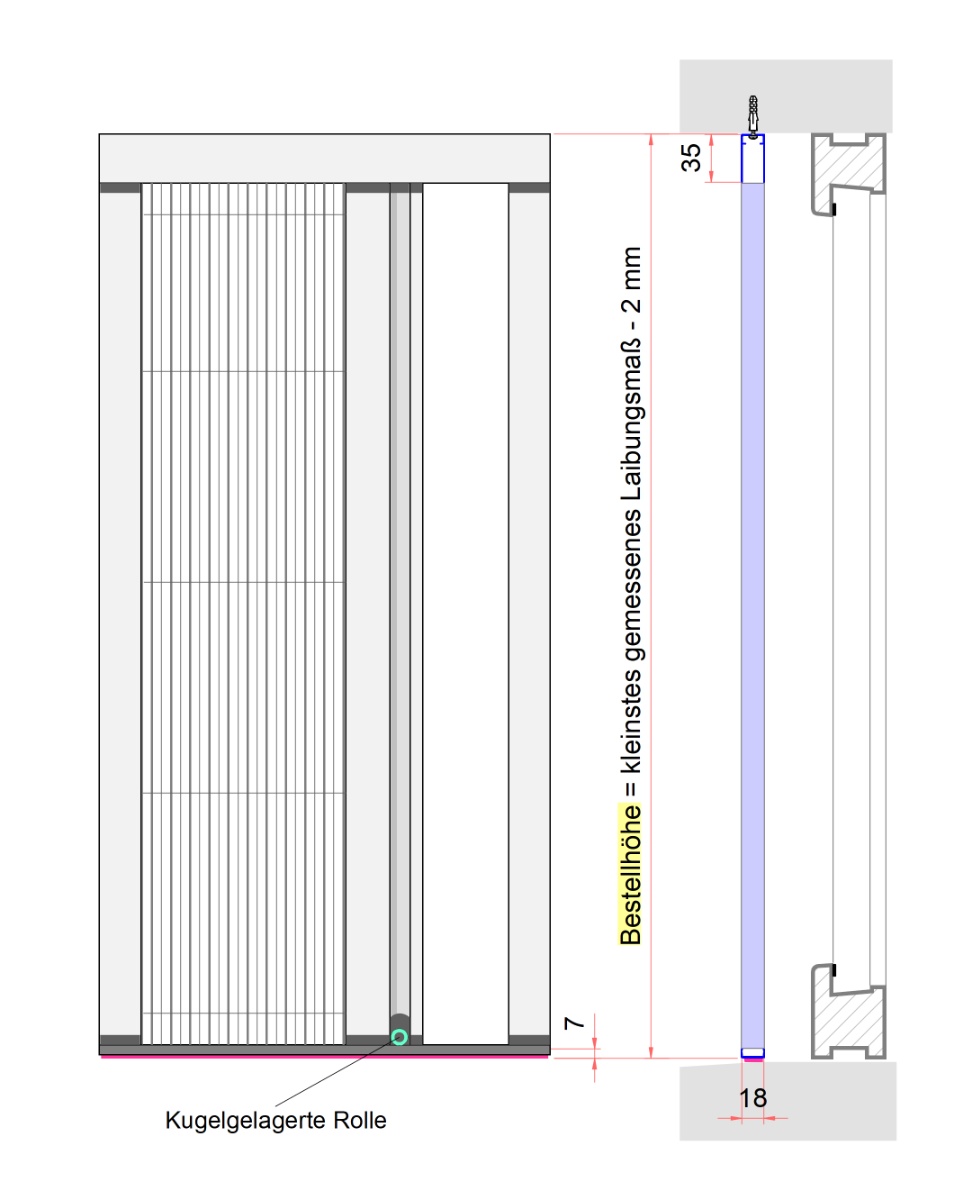

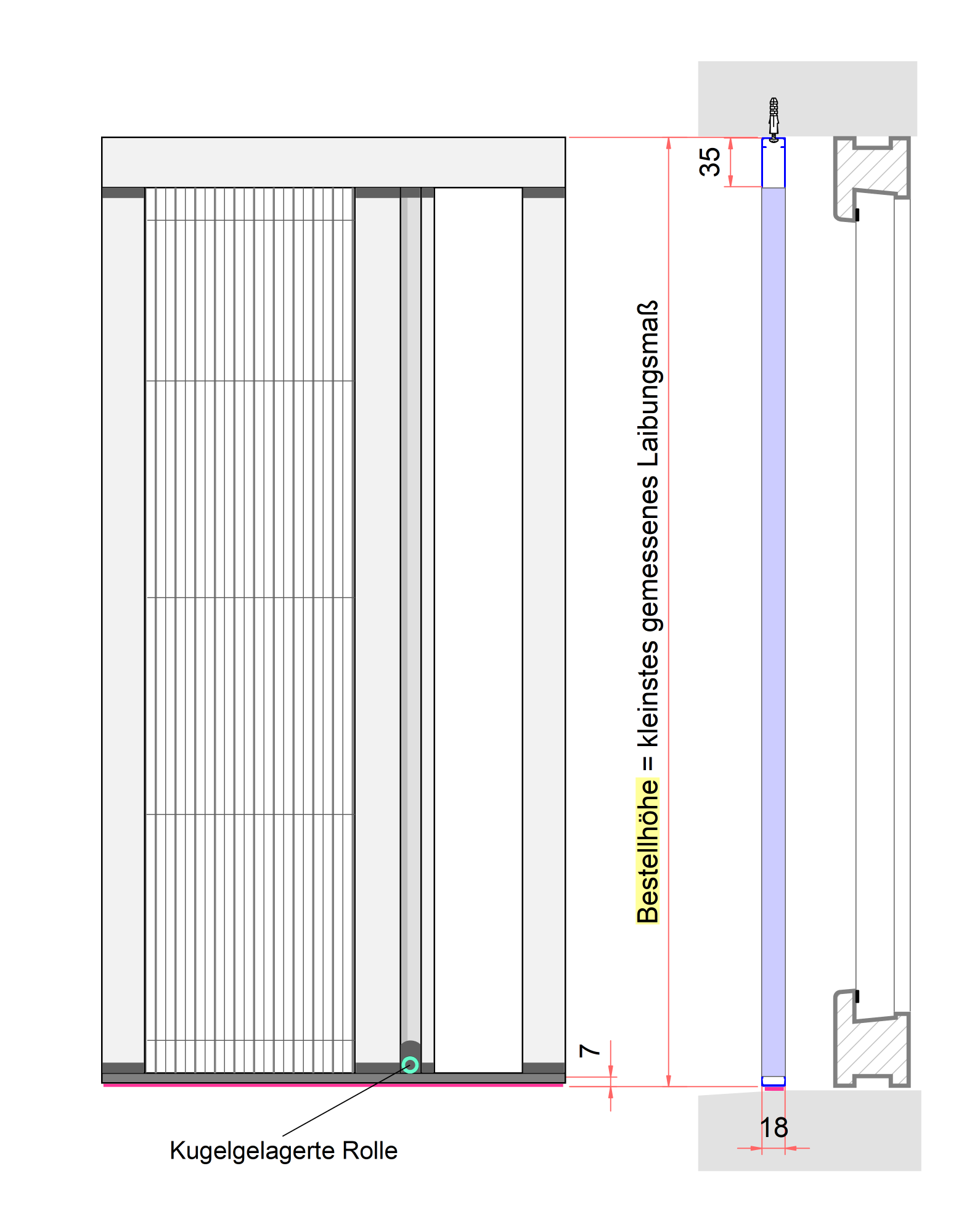

Bestellhöhe ermitteln:

  • Messen Sie in der geplanten Einbauebene die Höhe der Leibung links, rechts und in der Mitte:
Das kleinste gemessene Maß ist die Bestellhöhe!
  • Bitte beachten: Unbedingt vom kleinsten Maß ausgehen, im Zweifelsfall vom gemessenen Maß noch etwas abziehen, in der Höhe lässt sich das Plissee nicht kürzen!
  • Schräge Fensterbank / Türschwelle:

Die Bodenschiene muss bei normaler Abschrägung nicht unterlegt werden, eine leichte Schrägstellung beeinträchtigt die Funktion des Plissees nicht.

Ausführung

Alu pulverbeschichtet bzw. eloxiert, 18 mm Bautiefe

Lieferumfang

Auf Maß gefertigt, inkl. Befestigungsmaterial, Montageanleitung
