Messen Sie vom Fensterrahmen bis zum Rolladenpanzer.

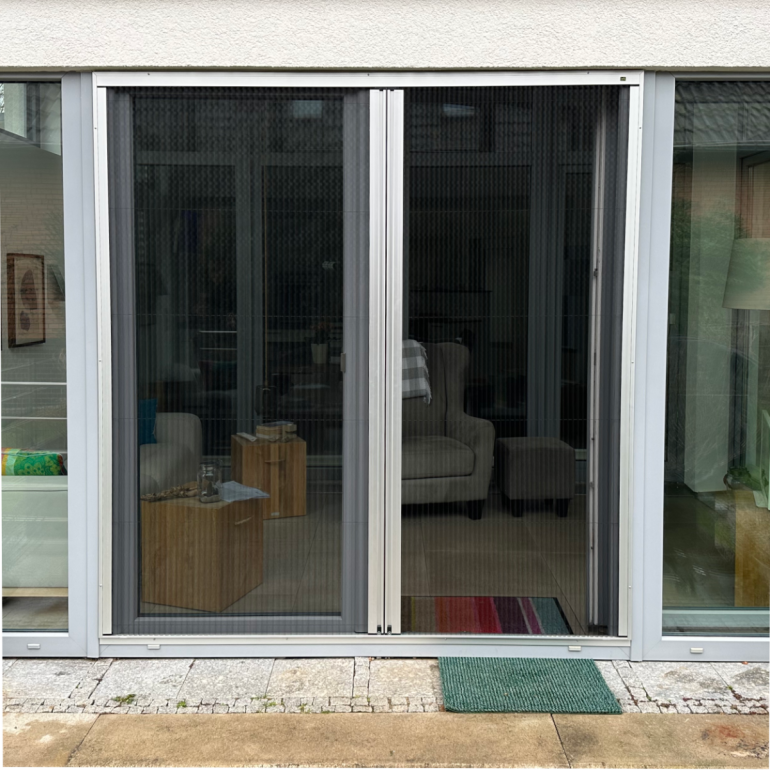

PL18-2_R Insektenschutz-Doppelplissee | Montage hinter dem Rolladen
Doppel-Plissee, von der Mitte aus zu jeder Seite zu öffnen.
Montage hinter Rolläden mit min. 19 mm Abstand, Befestigung seitl. an Rolladenführungen.
- Leichter Lauf dank kugelgelagerter Laufrolle!
- Leichter Lauf, gute Optik
- hochwertiges Produkt
- integrierte Griffmulden
- flache Bodenschiene
Konfigurierbar in folgenden Rahmenfarben:
Downloads
Configure PL18_2_R Insektenschutz-Doppelplissee | Montage hinter dem Rolladen
PLATZVERHÄLTNISSE PRÜFEN
Dieses Produkt ist nicht kompatibel!
Bitte kontaktieren Sie unseren Kundenservice
Wichtig!!
Wählen sie den Zusatzwinkel unter dem Punkt "Zusatzoptionen" aus und beachten Sie die Aufmaßzeichnung Mit Zusatzwinkel!
Maße

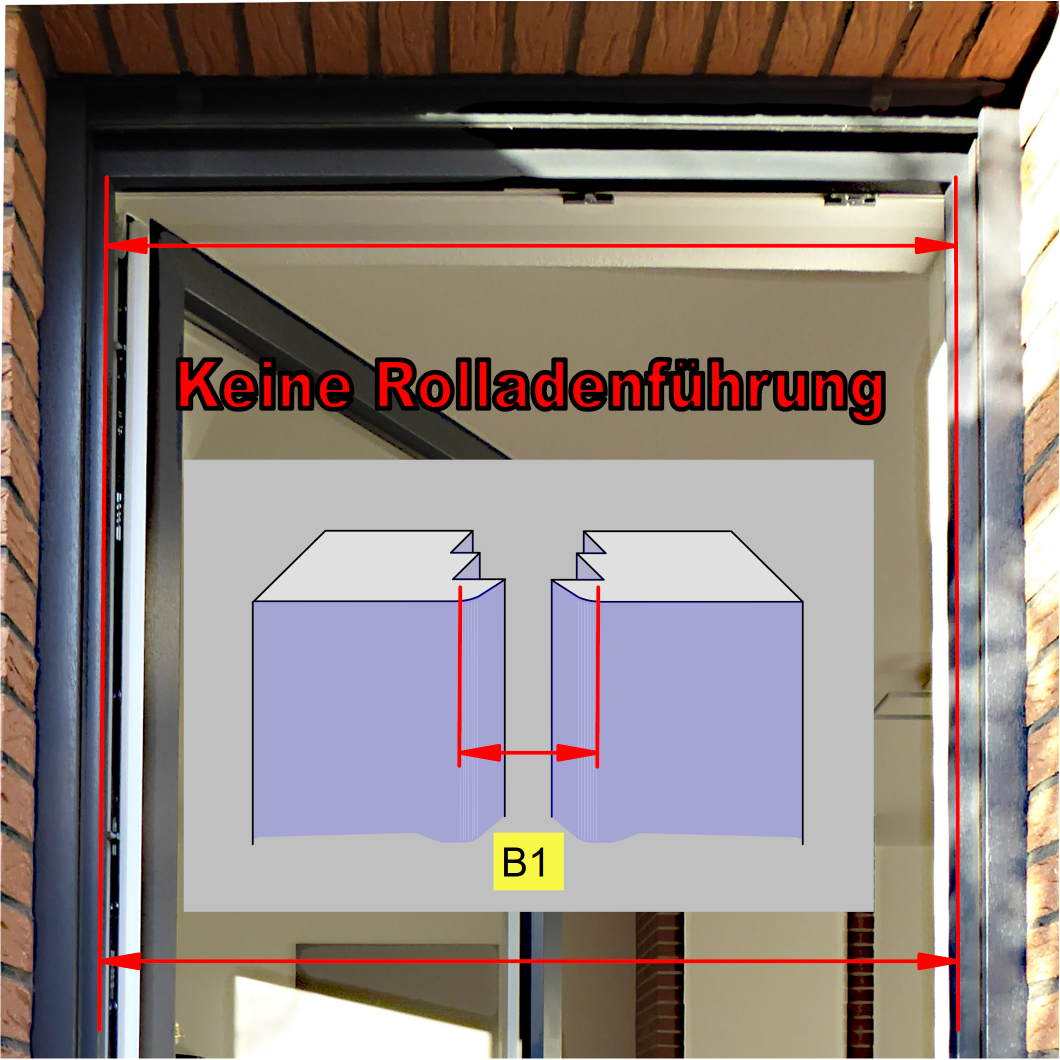

Bestellbreite ermitteln

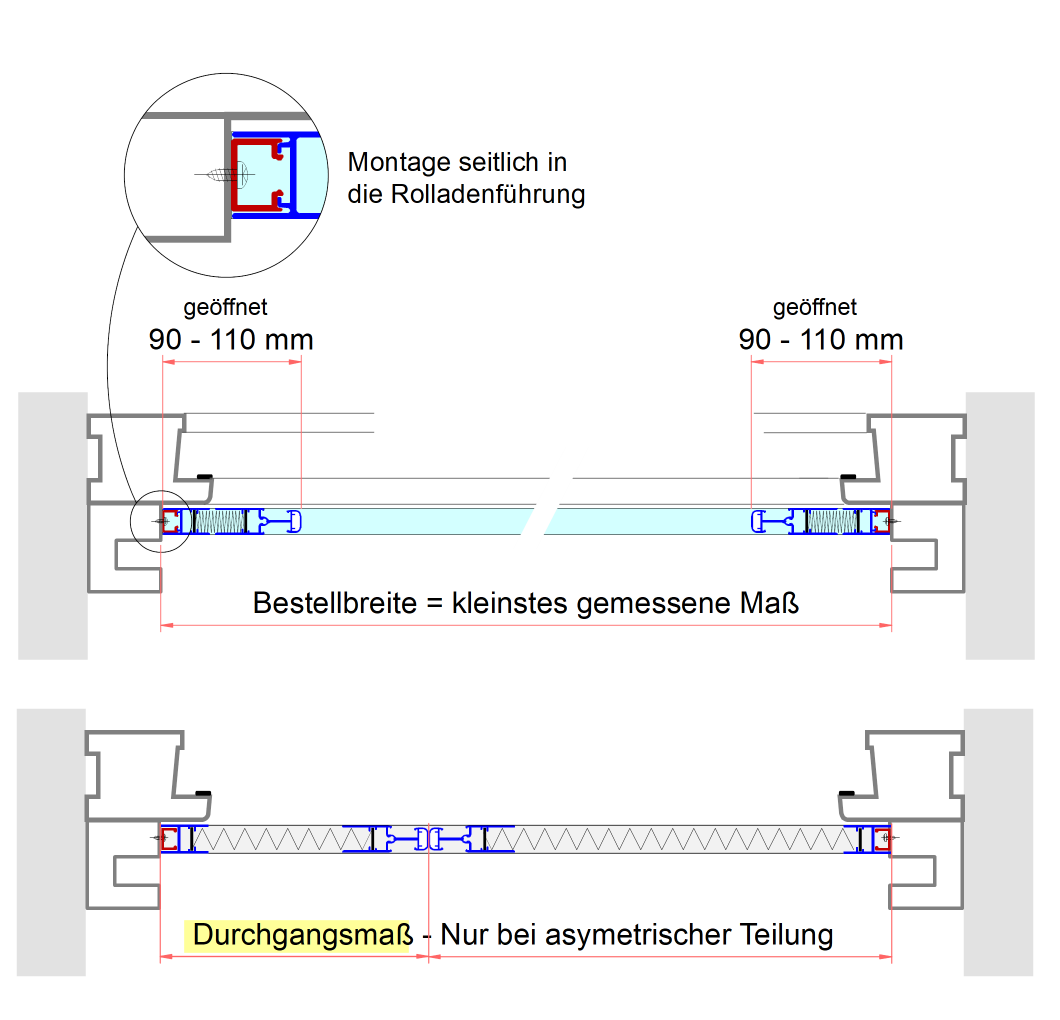

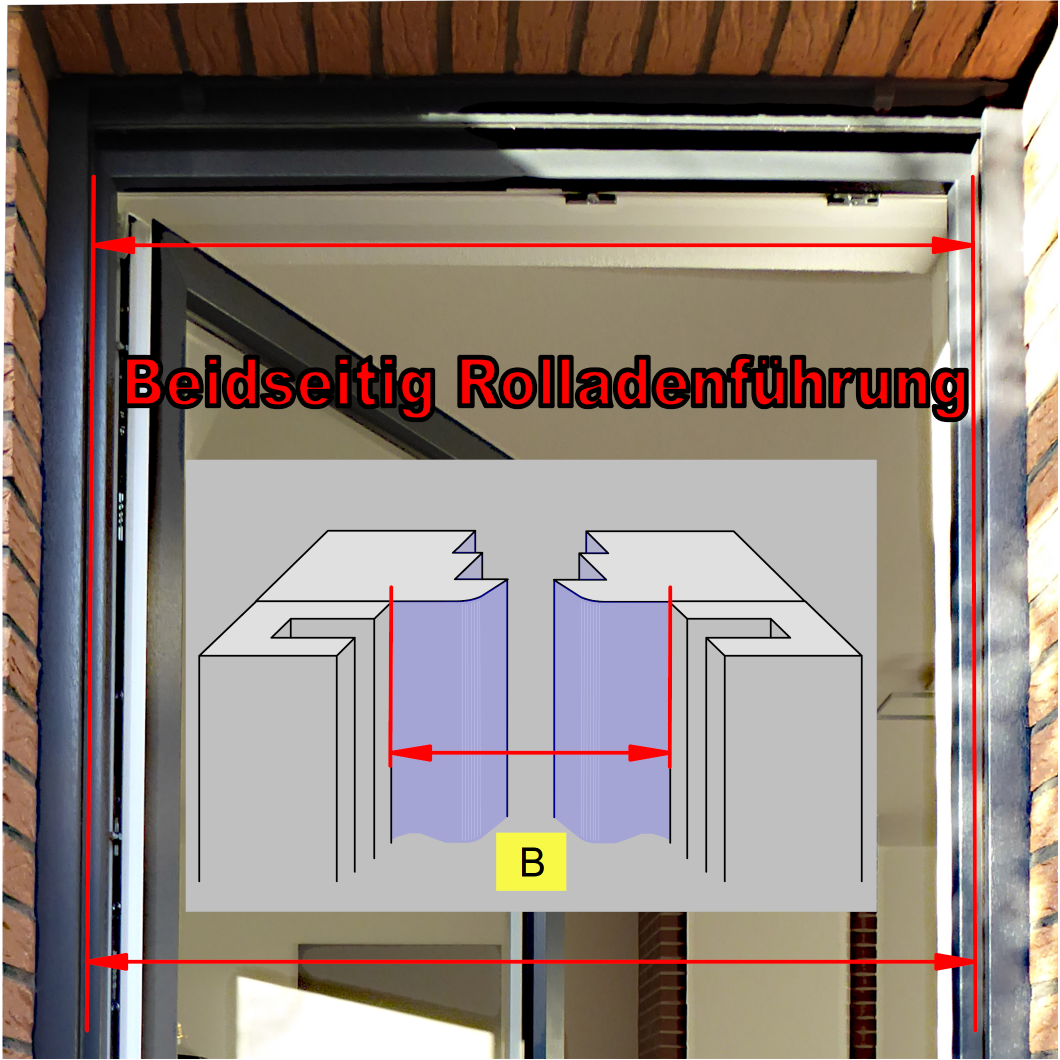

Fall 1: In die Rolladenführung geschraubt

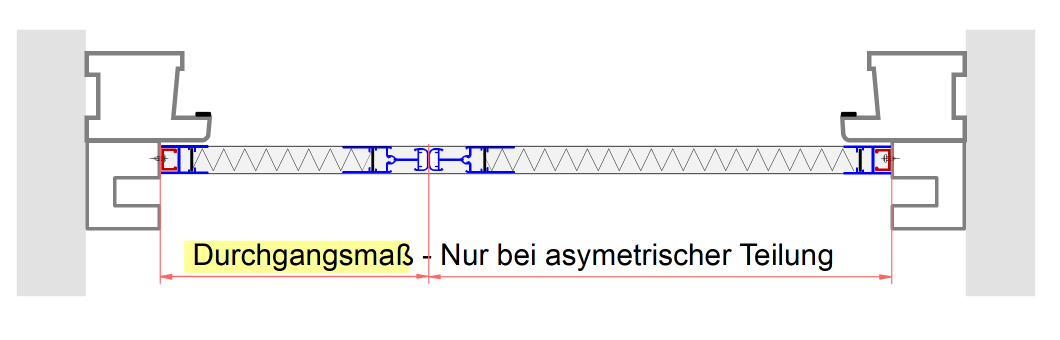

- Auf der Zeichnung ist die Rolladenfühung, der Türrahmen und das Plissee als Horizontalschnitt dargestellt. Der Fokus liegt auf den Seitenflächen der Rolladenführungen zwischen Rolladen und Türrahmen.
- Messen Sie den Abstand zwischen den Führungsschienen unten-mitte-oben.
Das kleinste gemessene Maß ist die Bestellbreite!
Bestellbreite ermitteln

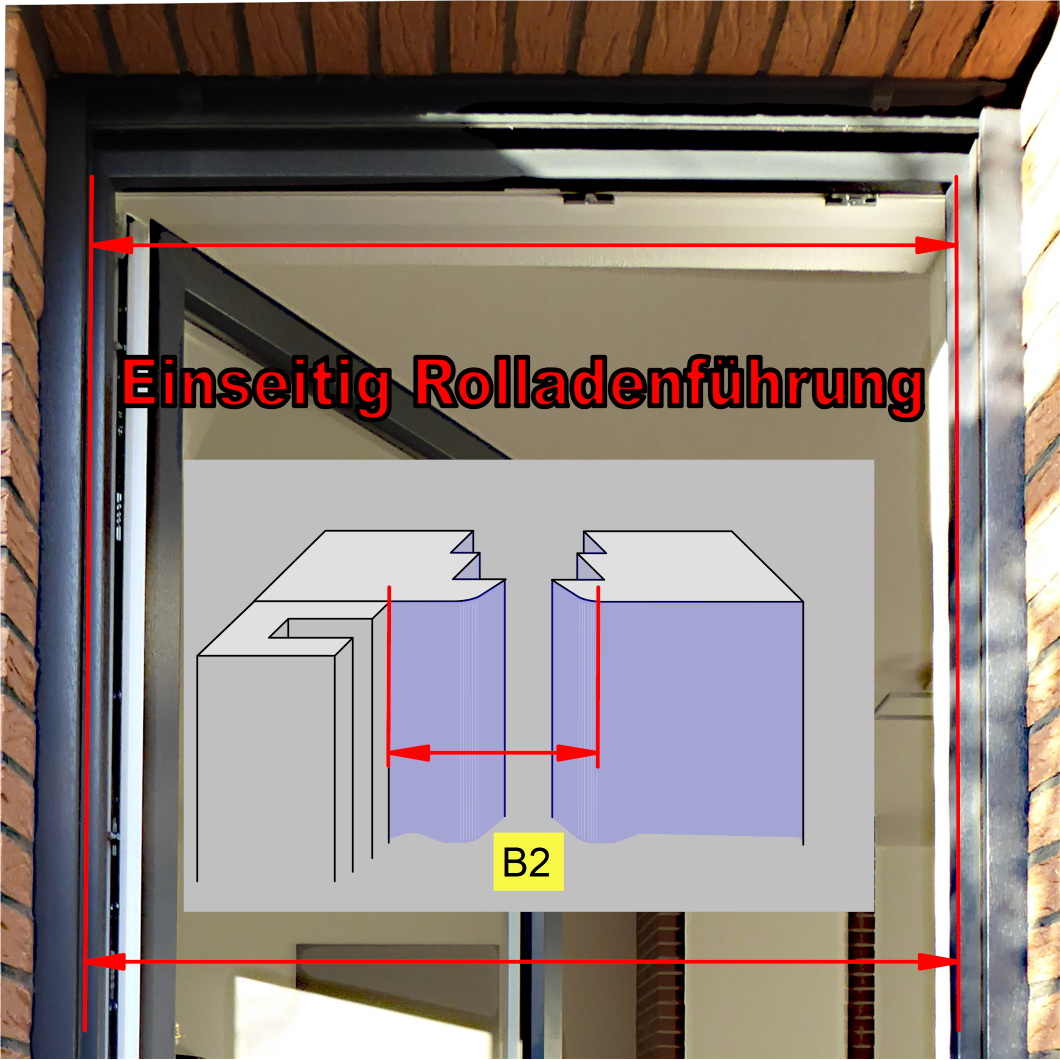

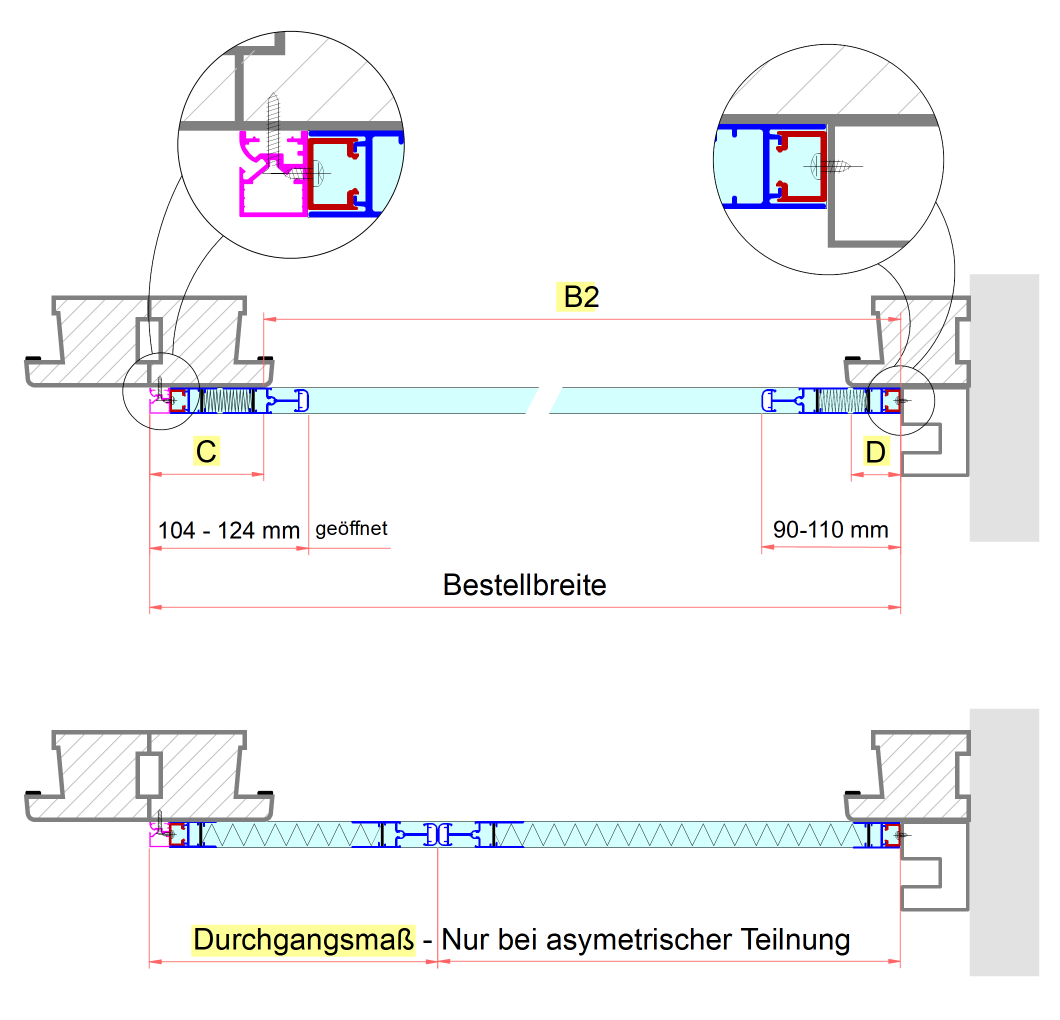

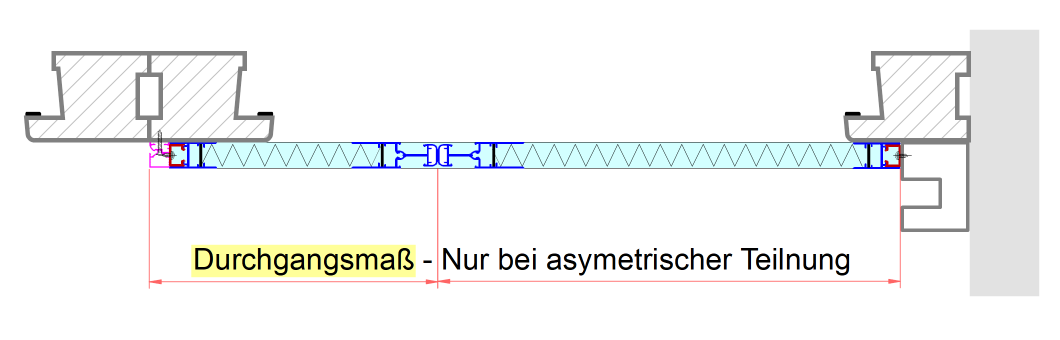

Fall 2: Frontal Montage auf den Türrahmen und seitlich in die Rolladenführung
- Messen Sie das Maß B2, welches in der Zeichnung zu finden ist.
Achtung: Das Maß B2 ist nicht die lichte Rahmenöffnung, sondern das Maß ohne Schräge/Rundung ab Beginn der geraden Fläche!
Das Maß B2 ist also ab Beginn der geraden Fläche bis zur Rolladenführung. - Bestellmaß Breite berechnen:
Bestellbreite = B2 + C (15 bis 124 mm) + D (0 bis 110 mm)
Bestellbreite ermitteln

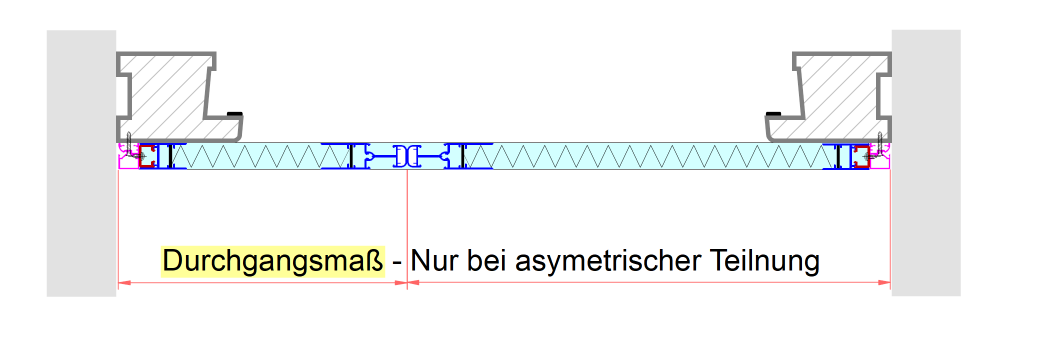

Fall 3: Frontal Montage auf den Türrahmen
- Messen Sie das Maß B3, welches in der Zeichnung zu finden ist.
Achtung: Das Maß B3 ist nicht die lichte Rahmenöffnung, sondern das Maß ohne Schräge/Rundung ab Beginn der geraden Fläche! - Bestellmaß Breite berechnen:
Bestellbreite = B3+ C (15 bis 124 mm) + D (15 bis 124 mm)
- Kontrolle: Die Bestellbreite darf nicht Größer als die Laibungsbreite sein
Bestellhöhe ermitteln

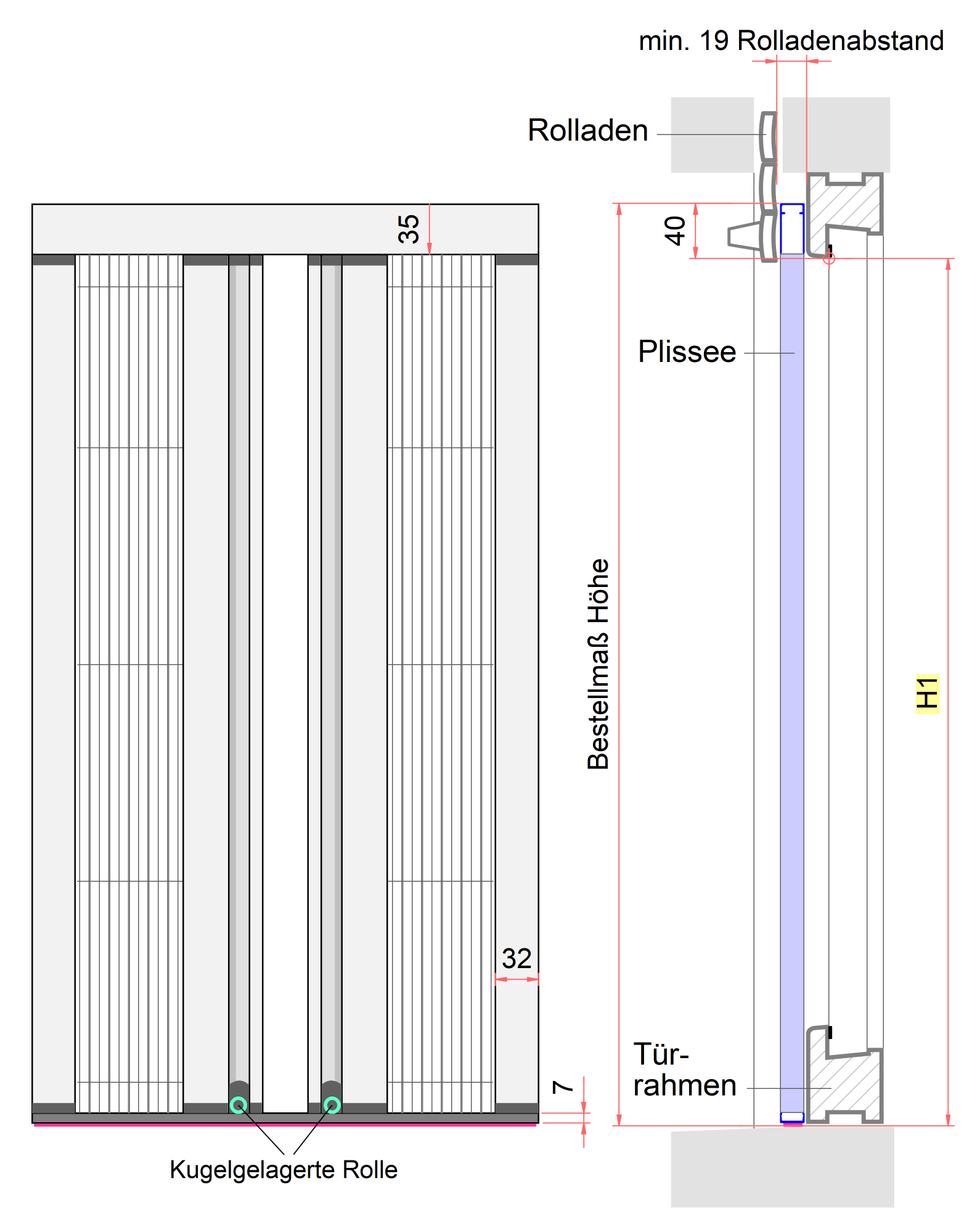

Fall 1: Oben auf den Türrahmen und unten auf den Boden geklebt
- Nehmen Sie das Maß H1 vom Boden bis unter die obere Innenkante des Türrahmens
Bestellmaß Höhe = H1 + 40 mm (20 mm Mindestauflage)

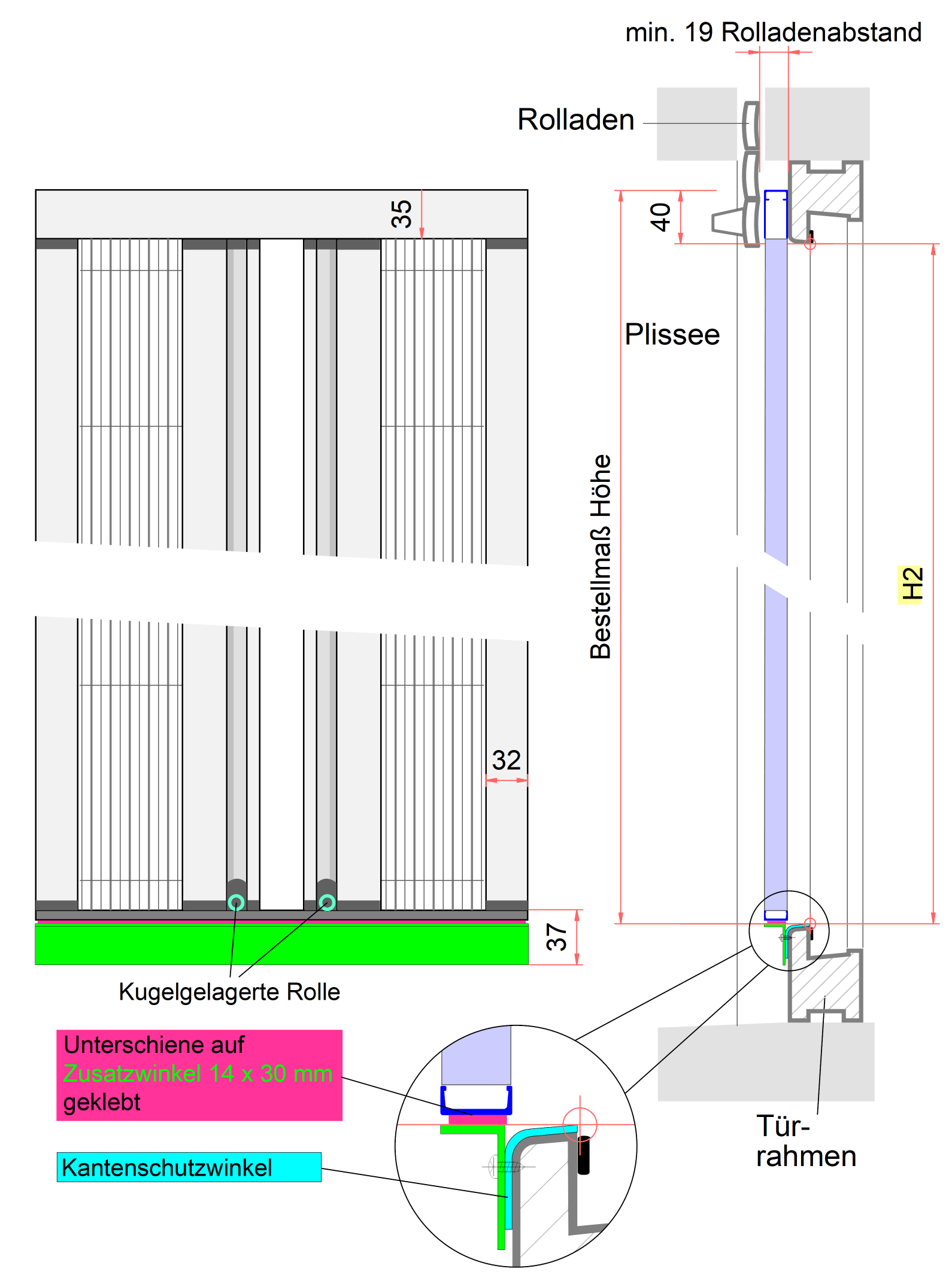

Bestellhöhe ermitteln

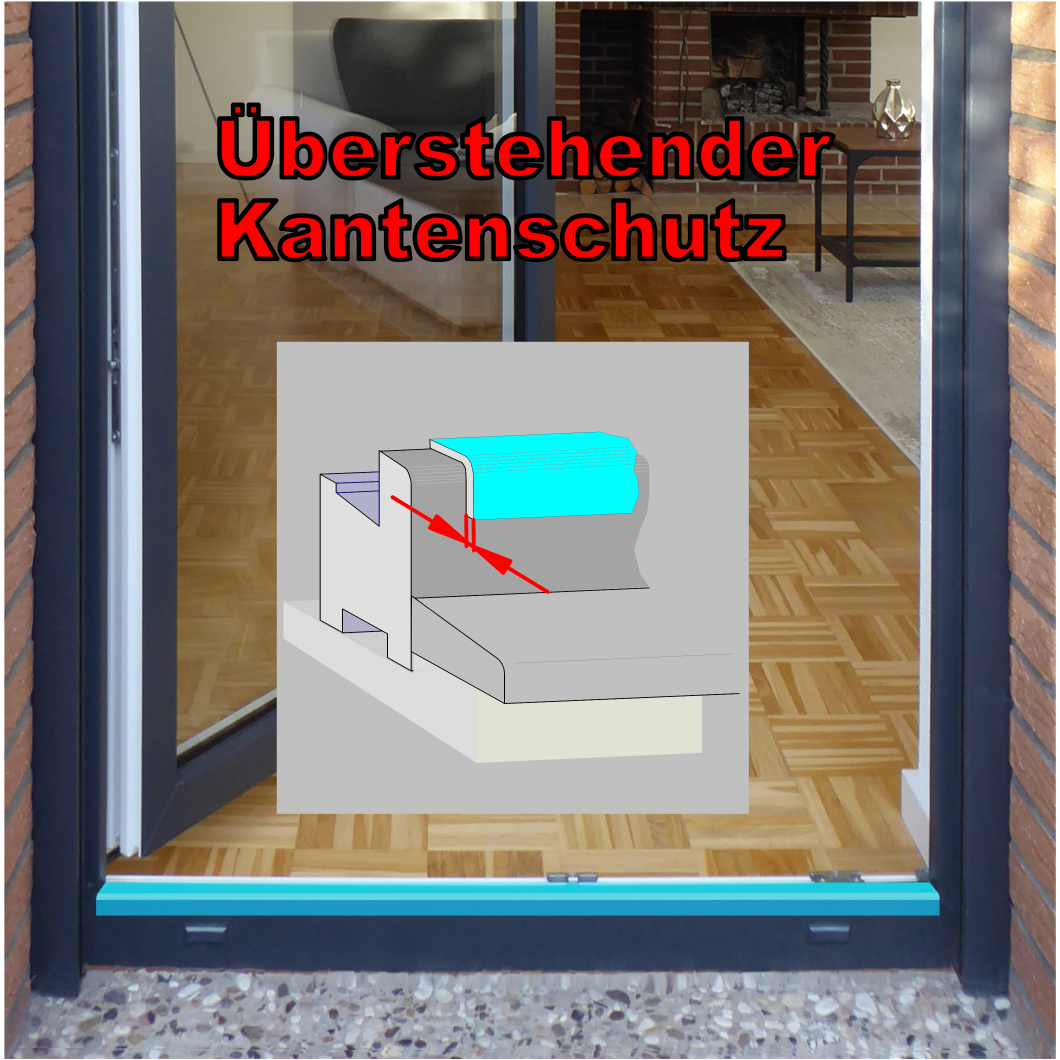

Fall 2: Kantenschutz ausgleichen
- Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H2 angegeben.
Bestellmaß Höhe = H2 + 40 mm (20 mm Mindestauflage)
- Achtung!
- Wählen Sie die Zusatzoption "Zusatzwinkel" an!
Bestellhöhe ermitteln

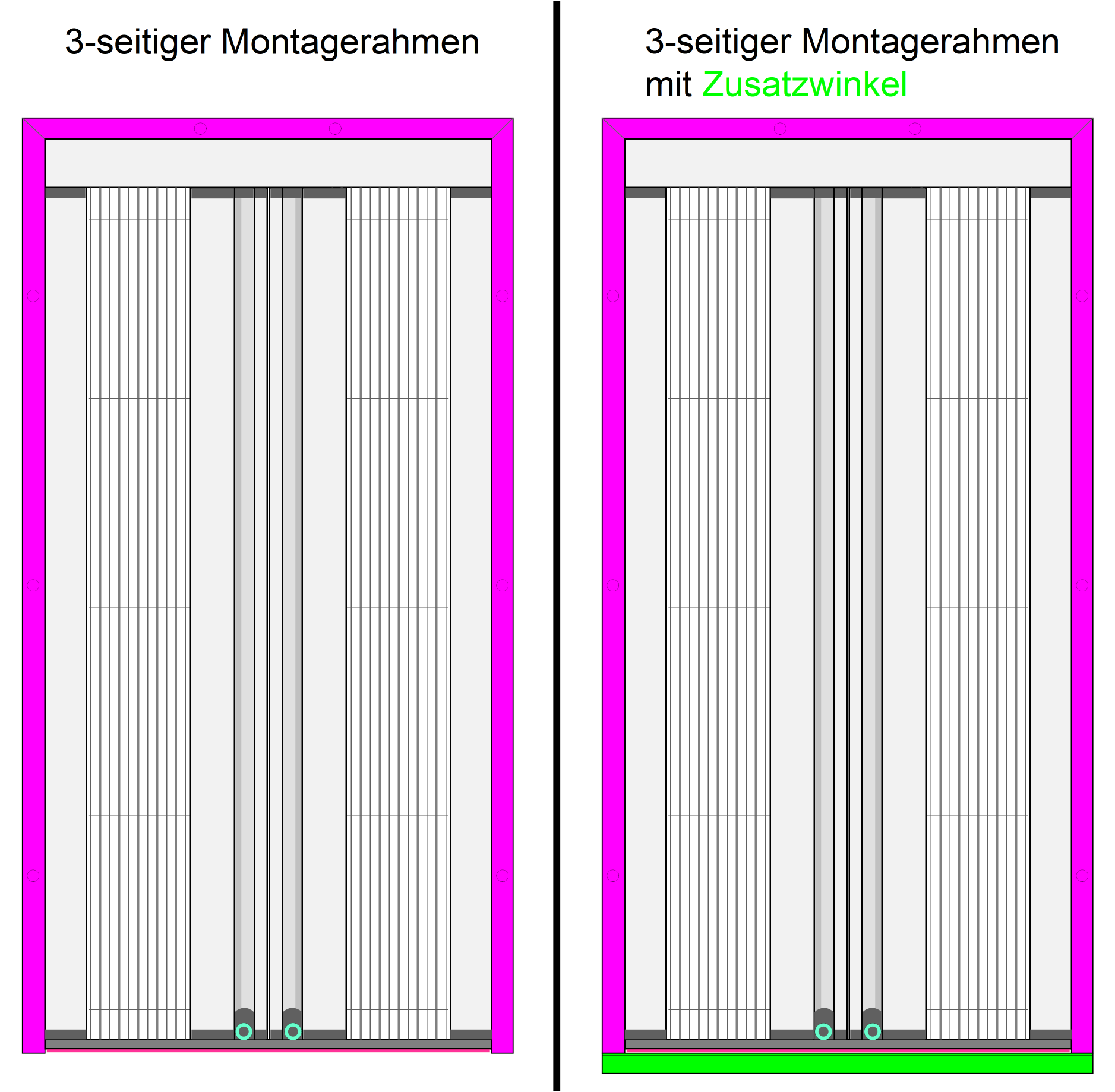

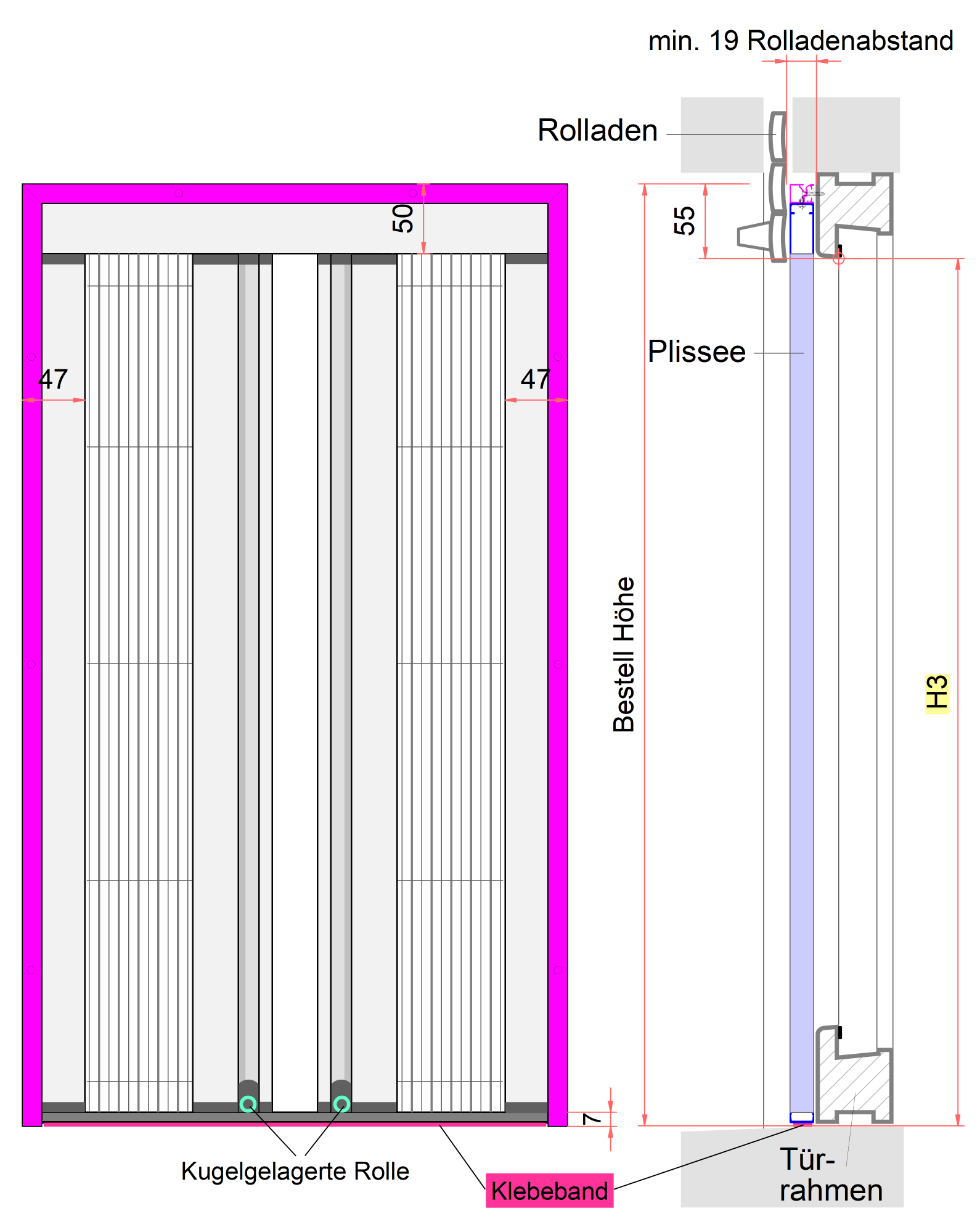

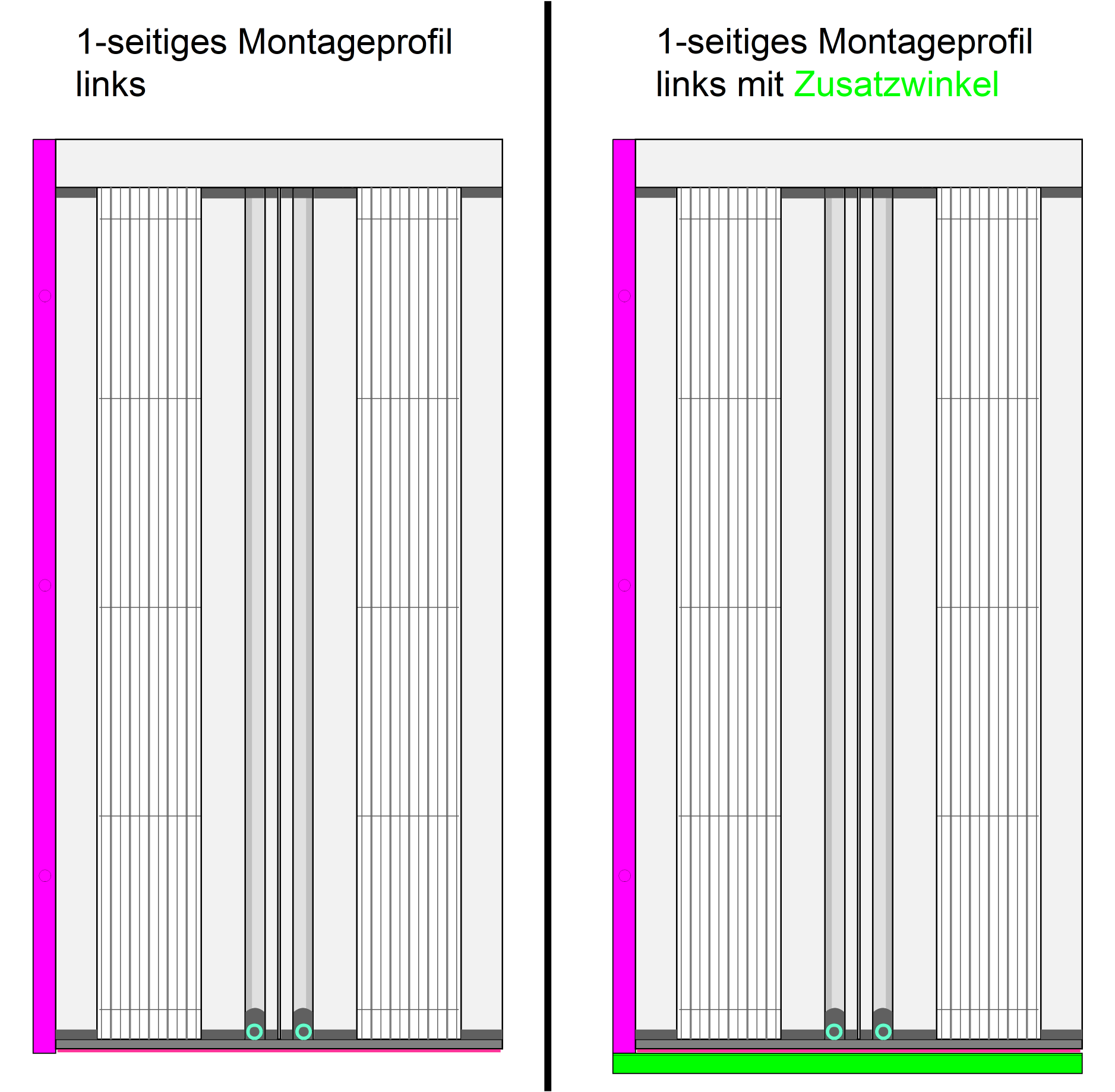

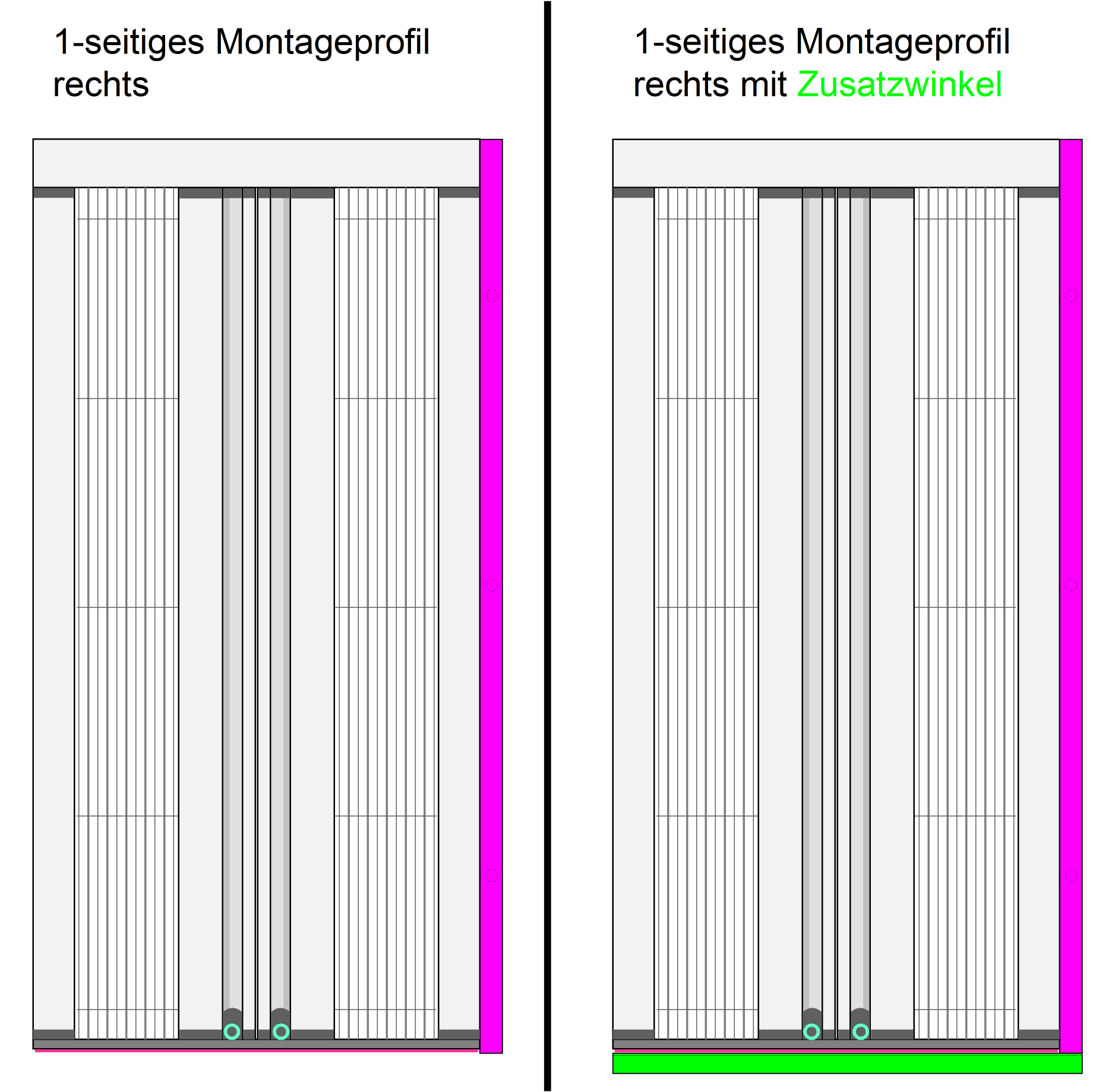

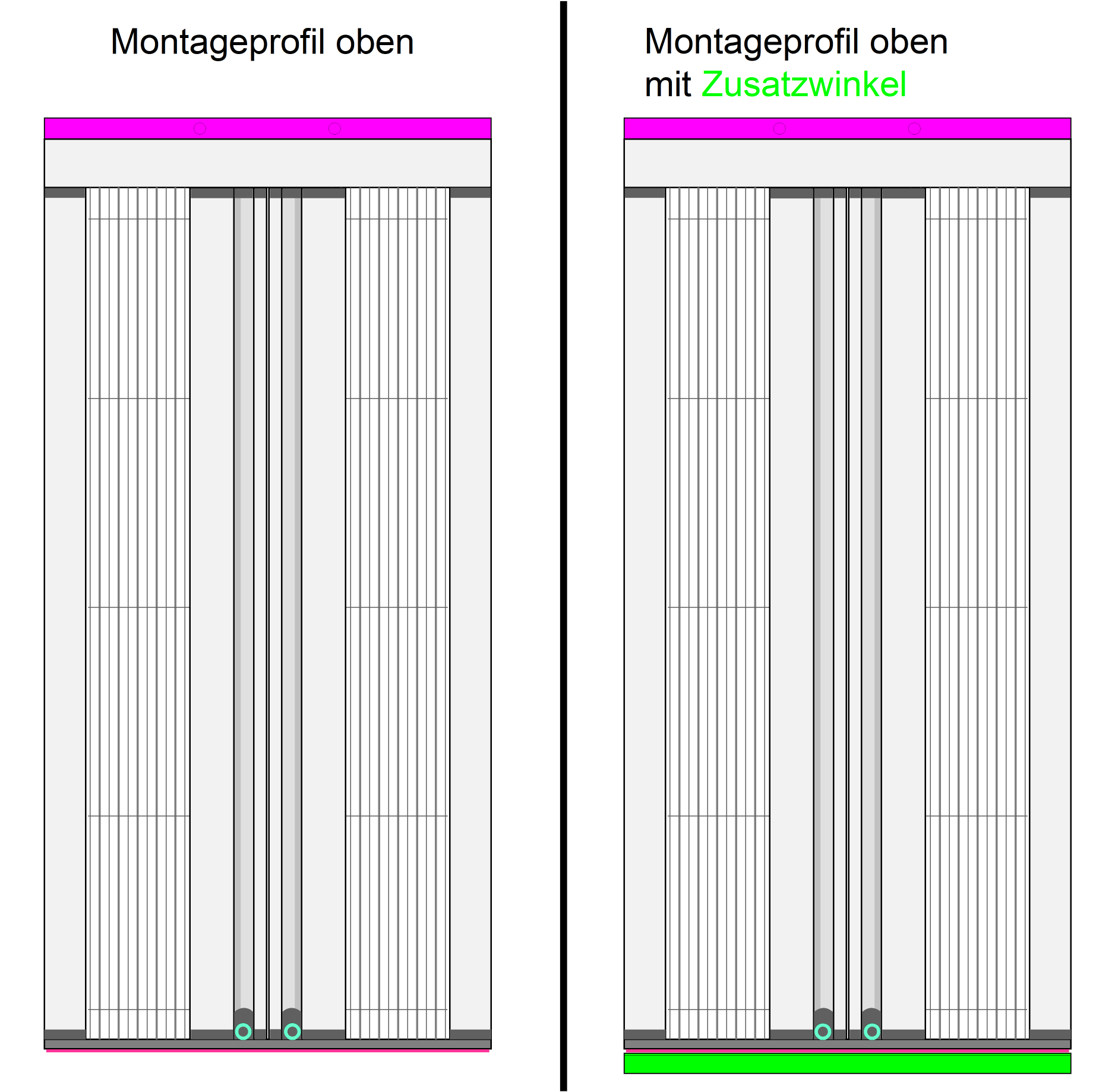

Fall 3: Mit 3-seitigen Montagerahmen zur Schraubmontage bei ebenen Boden
- Nehmen Sie das Maß H3 vom Boden bis unter die obere Innenkante des Türrahmens
Bestellmaß Höhe = H3 + 55 mm (20 mm Mindestauflage)

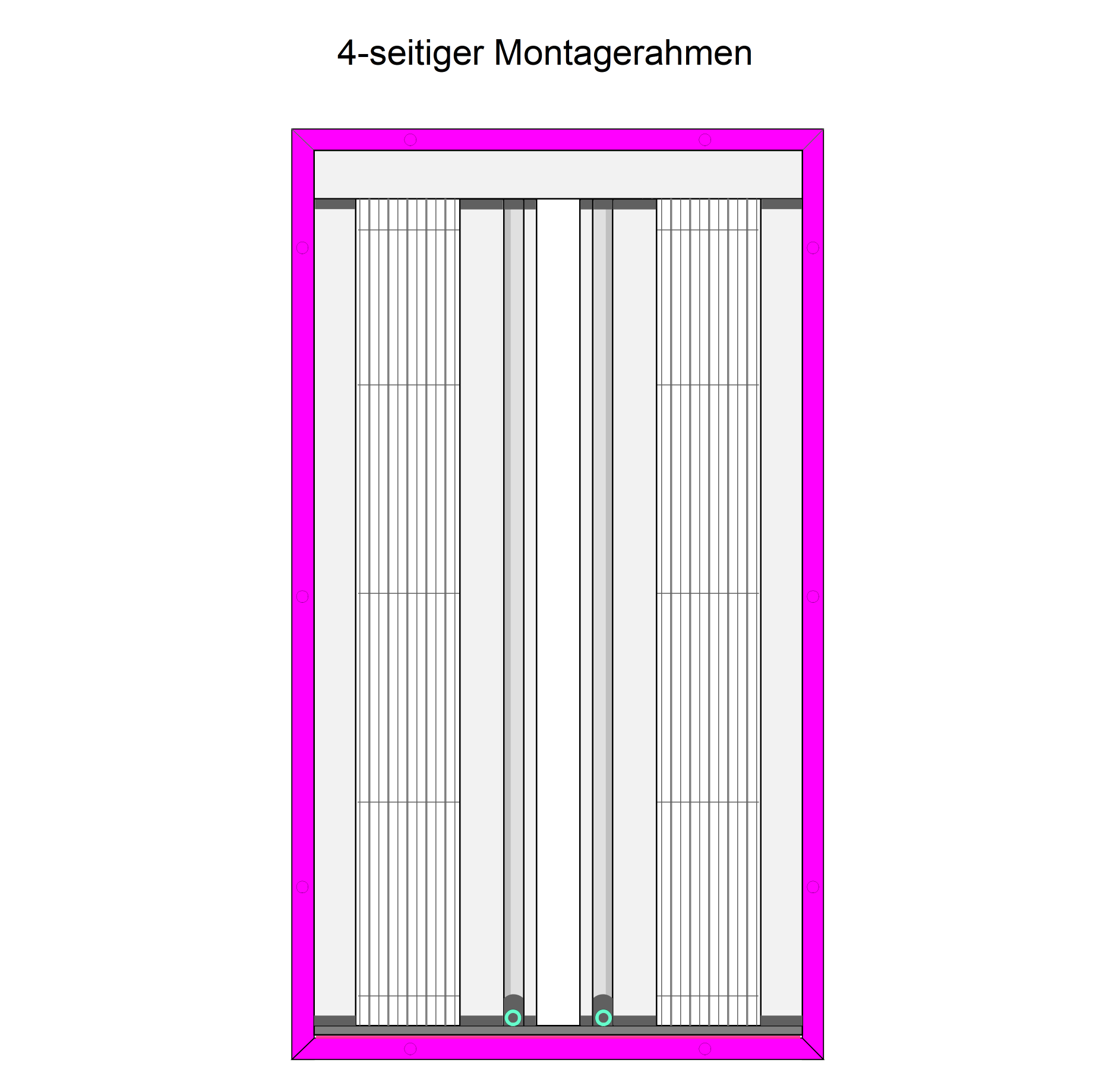

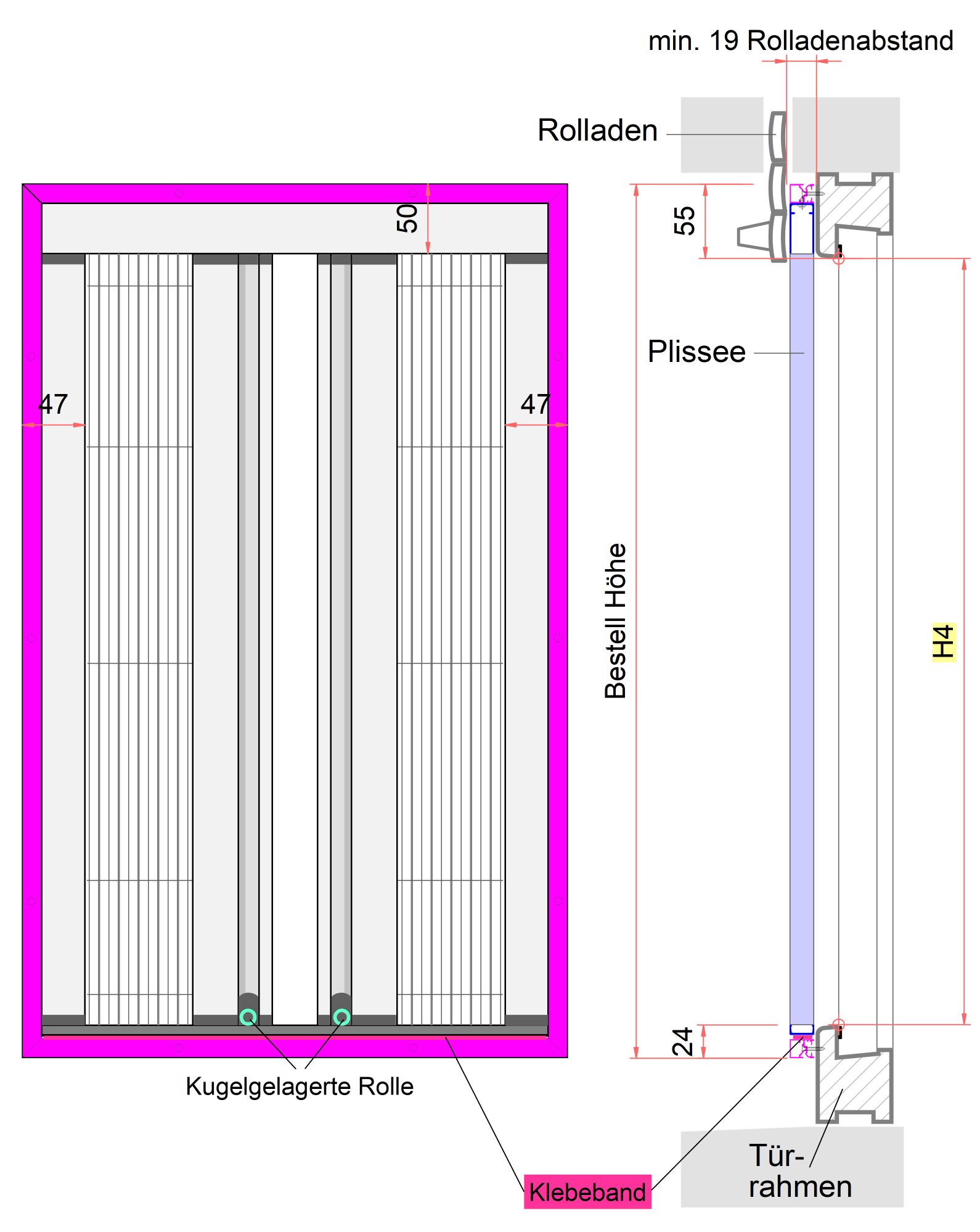

Fall 4: mit 4-seitigen Montagerahmen bei unebenem Boden
- Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H4 angegeben.
Bestellmaß Höhe = H4 + 24 mm + 55 mm (20 mm Mindestauflage)
Bestellhöhe ermitteln

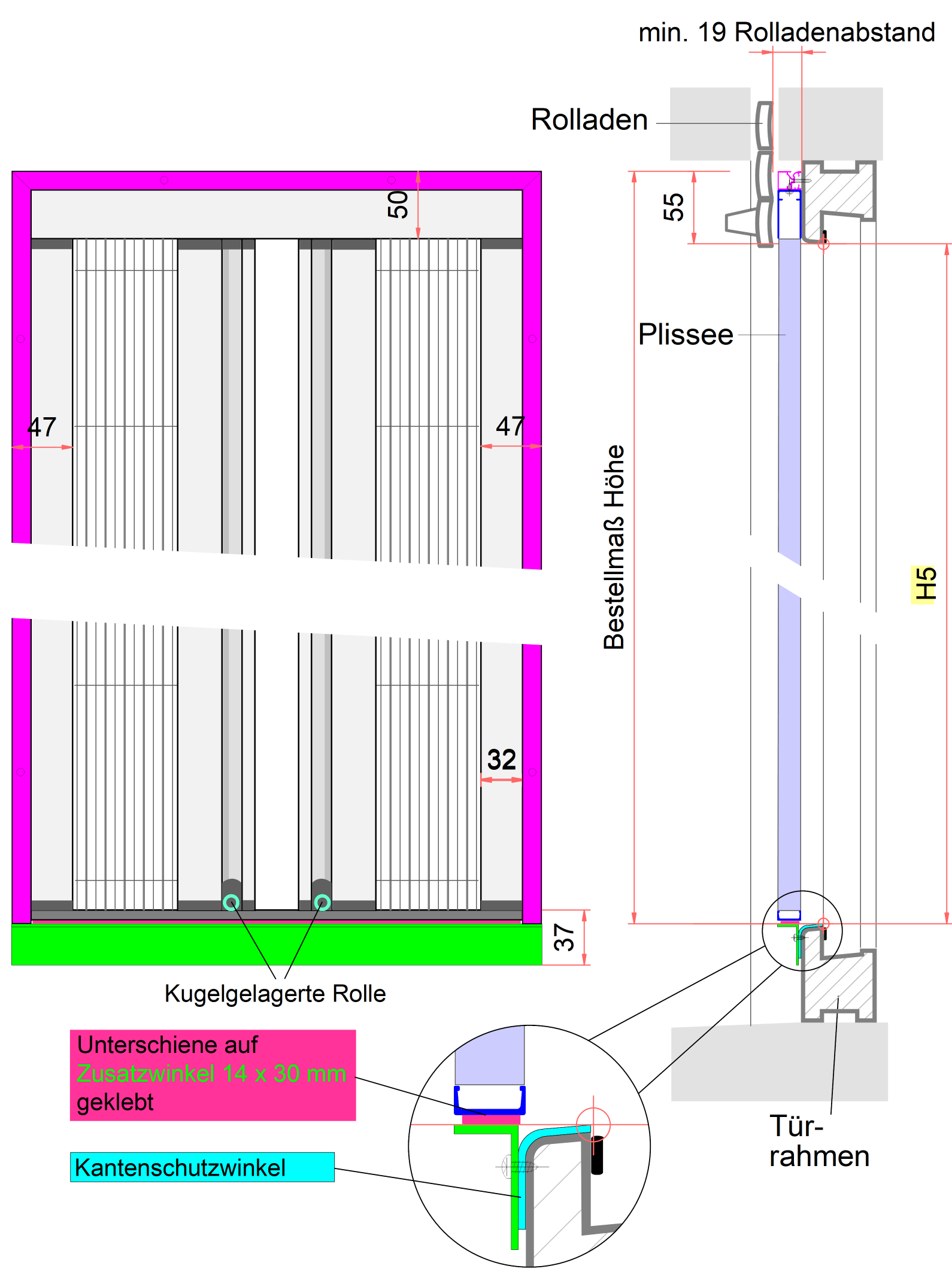

Fall 5: mit 3-seitigen Montagerahmen mit Zusatzwinkel
- Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H5 angegeben.
Bestellmaß Höhe = H5 + 55mm (20 mm Mindestauflage)
- Achtung!
- Wählen Sie die Zusatzoption "Zusatzwinkel" an!

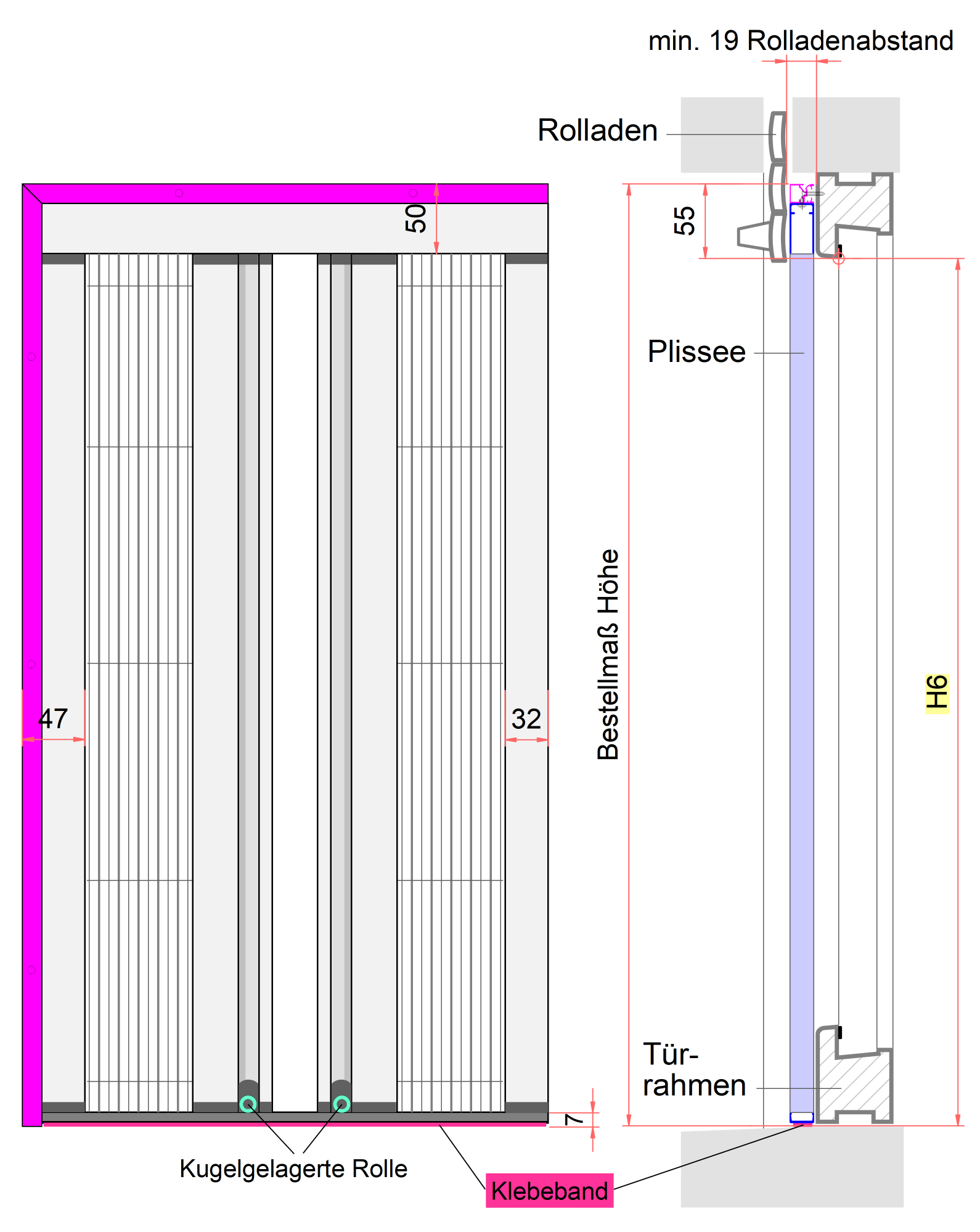

Bestellhöhe ermitteln

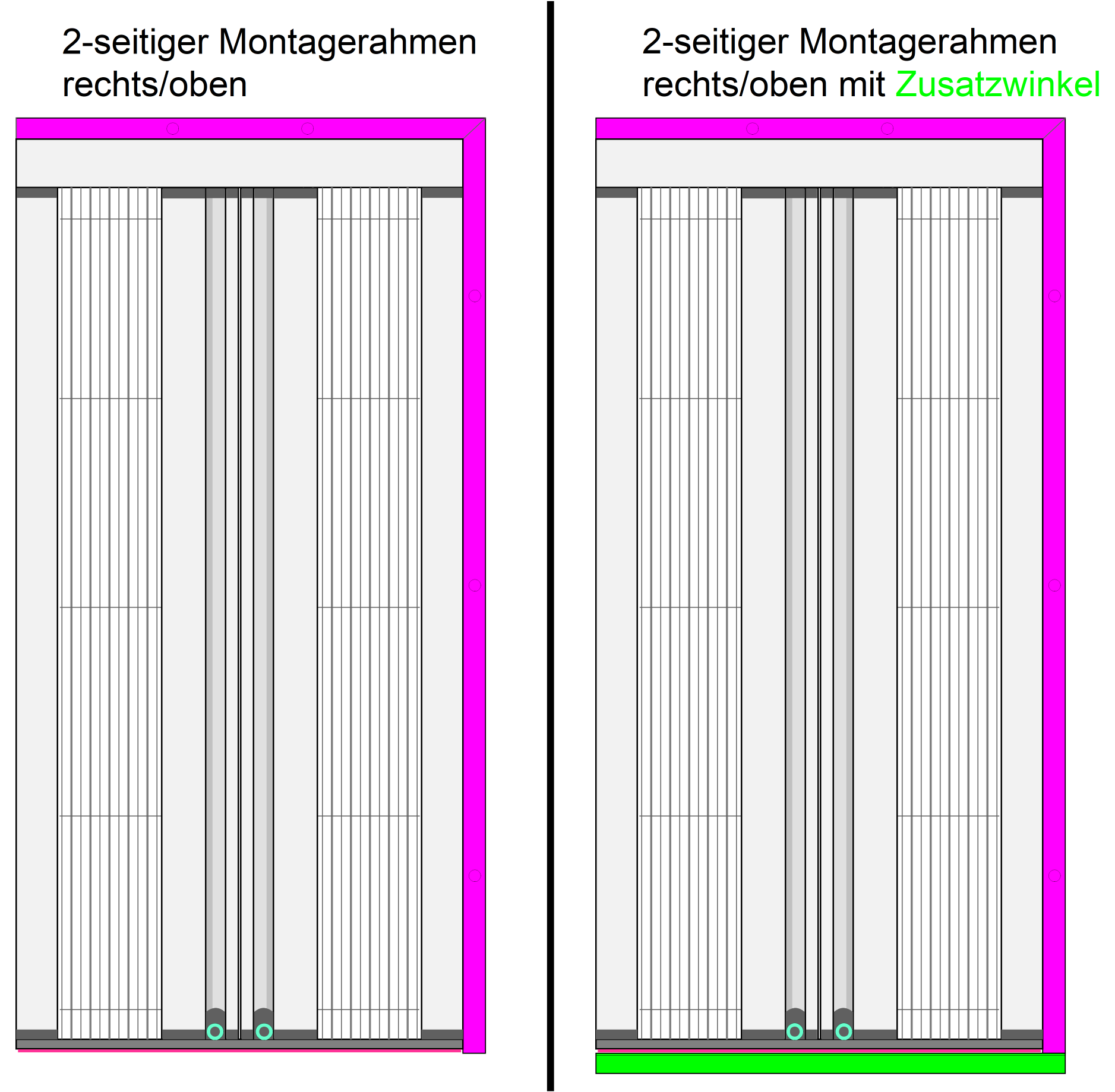

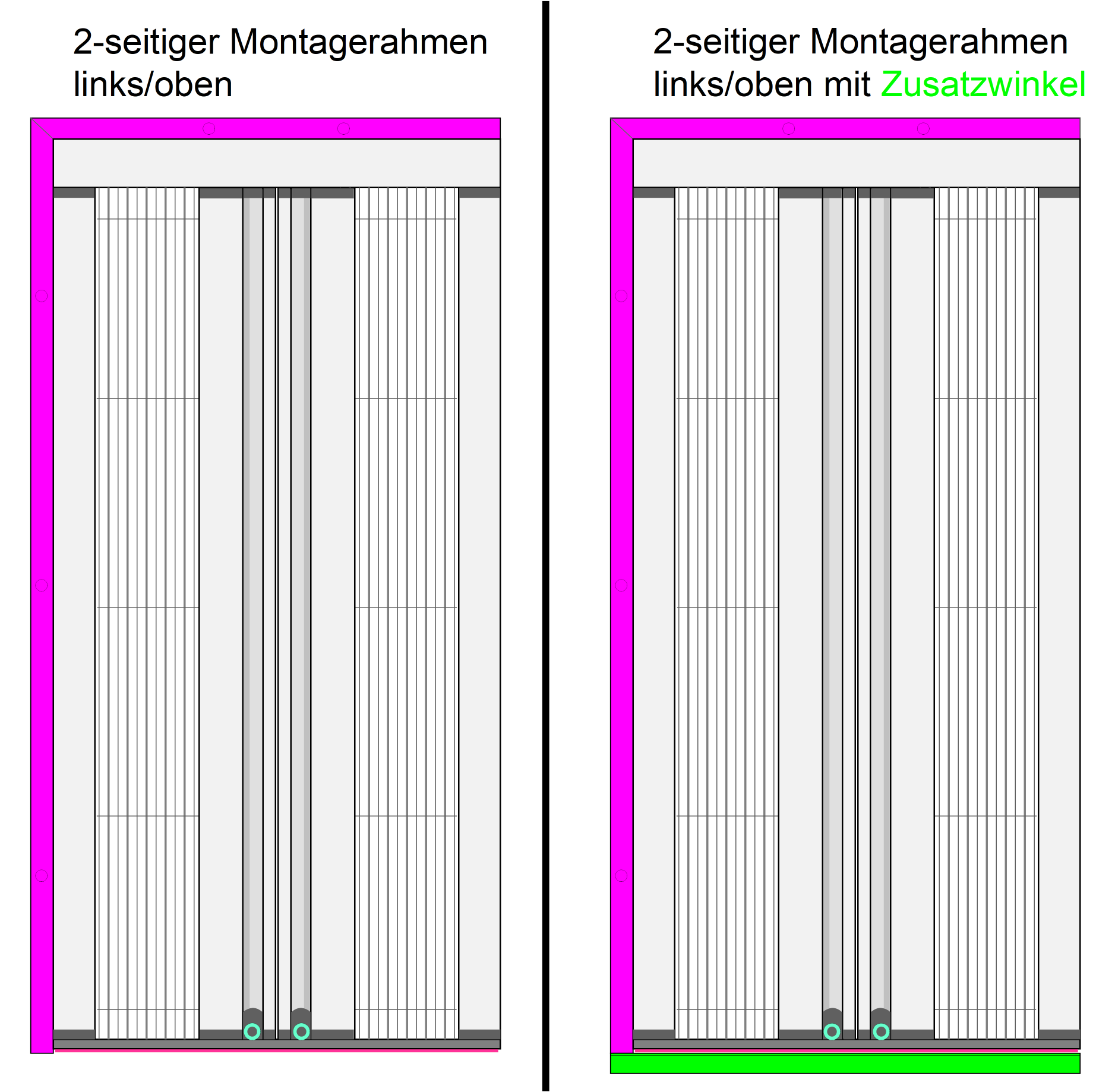

Fall 6: mit 2-seitigen Montagerahmen
(Montage in die Rolladenführung und auf dem Türrahmen)
- Nehmen Sie das Maß H6 vom Boden bis unter die obere Innenkante des Türrahmens
Bestellmaß Höhe = H6 + 55mm (20 mm Mindestauflage)
Bestellhöhe ermitteln

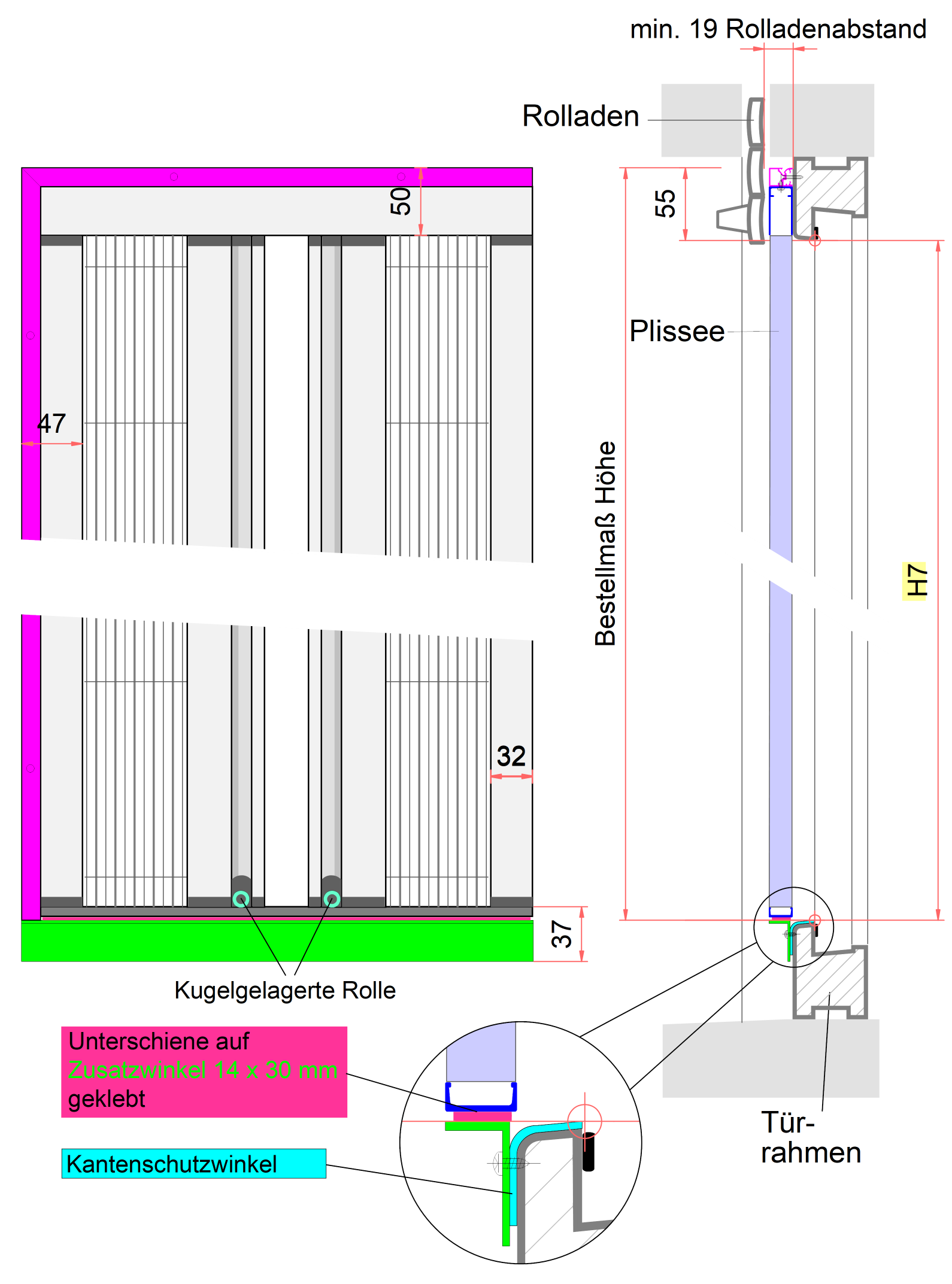

Fall 7: mit 3-seitigen Montagerahmen mit Zusatzwinkel
- Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H7 angegeben.
Bestellmaß Höhe = H7 + 55mm (20 mm Mindestauflage)
- Achtung!
- Wählen Sie die Zusatzoption "Zusatzwinkel" an!
Zusatzoption
Optionen
+14,60 €
Material
schwarz
Kennzeichnung
Maße geprüft?
