main product photo

PL18-2_L Insektenschutz-Doppelplissee | Leibungsmontage

Plissee-Insektenschutz, Montage in der Mauer

Whatsapp-Chat starten
  • Leichter Lauf, gute Optik
  • hochwertiges Produkt
  • integrierte Griffmulden
  • flache Bodenschiene

Aktuelle Lieferzeit für dieses Produkt ca. 4 Wochen!


Konfigurierbar in folgenden Rahmenfarben:

Seien Sie der Erste, der dieses Produkt bewertet

PL18-2_L_R_Anleitung (1.77 MB)

Maximal 7 Zeichen

Sonderpreis 394,86 € Regulärer Preis 438,73 €
Inkl. 19% MwSt. , exkl. Versandkosten
Aufmassanleitung

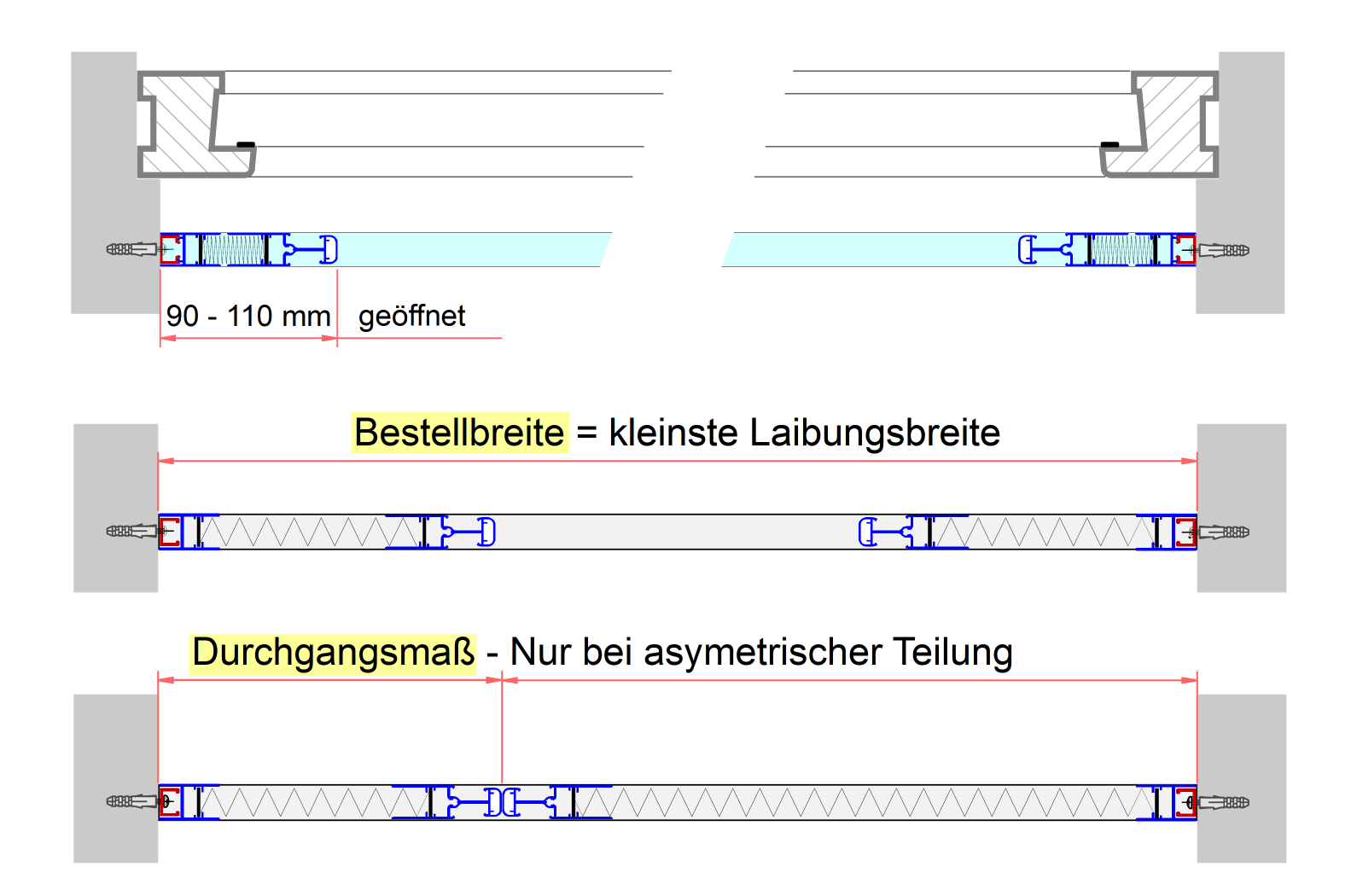

Bestellbreite ermitteln

  • Auf der Zeichnung oben ist die Türlaibung, der Türrahmen und das Plissee als Horizontalschnitt dargestellt. Legen sie zunächst fest, in welchem Abstand zum Türrahmen das Plissee montiert werden soll.
  • Messen Sie in der geplanten Einbauebene die Breite der Leibung unten, in der Mitte und oben.
Das kleinste gemessene Maß ist die Bestellbreite!

Bitte beachten: Maßabweichungen in der Laibung müssen bei der Montage durch Hinterlegen der seitlichen Schienen ausgeglichen werden. In der Breite können die Schienen nachträglich einfach gekürzt werden.

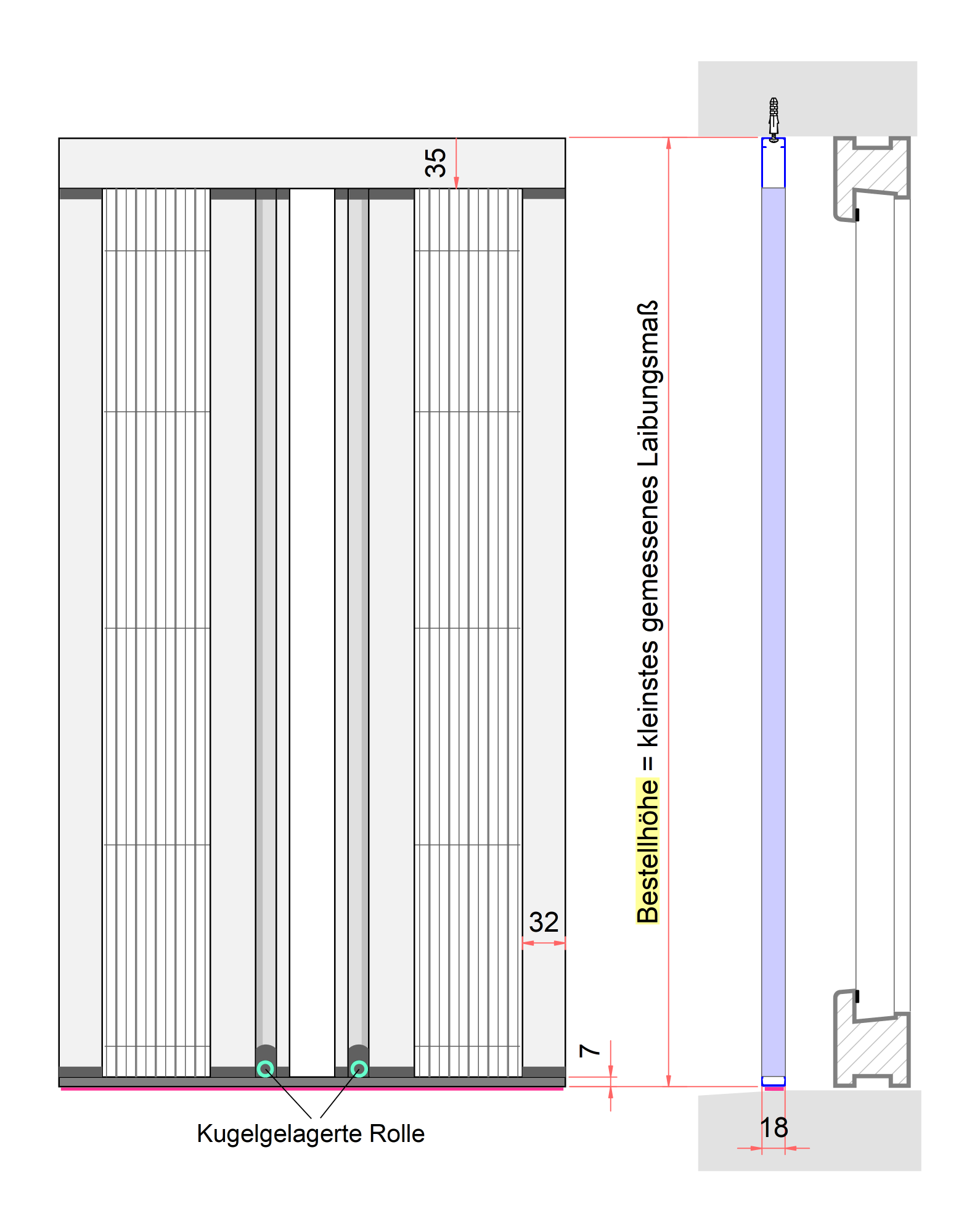

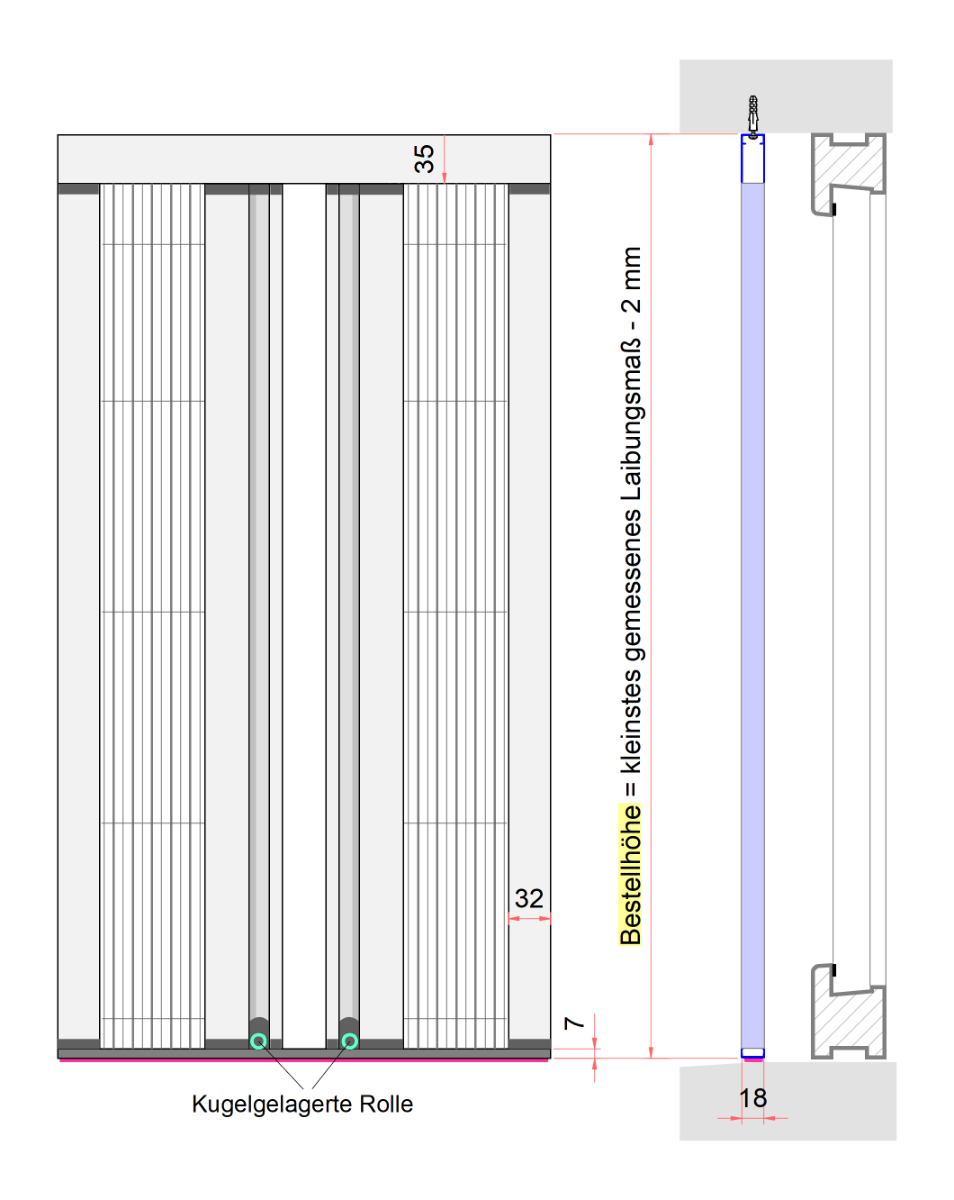

Bestellmaß Höhe ermitteln

Bestellhöhe ermitteln:

  • Messen Sie in der geplanten Einbauebene die Höhe der Laibung links, rechts und in der Mitte:
Das kleinste gemessene Maß ist die Bestellhöhe!
  • Bitte beachten: Unbedingt vom kleinsten Maß ausgehen, im Zweifelsfall vom gemessenen Maß noch etwas abziehen, in der Höhe lässt sich das Plissee nicht kürzen!
  • Schräge Fensterbank / Türschwelle:

Die Bodenschiene muss bei normaler Abschrägung nicht unterlegt werden, eine leichte Schrägstellung beeinträchtigt die Funktion des Plissees nicht.

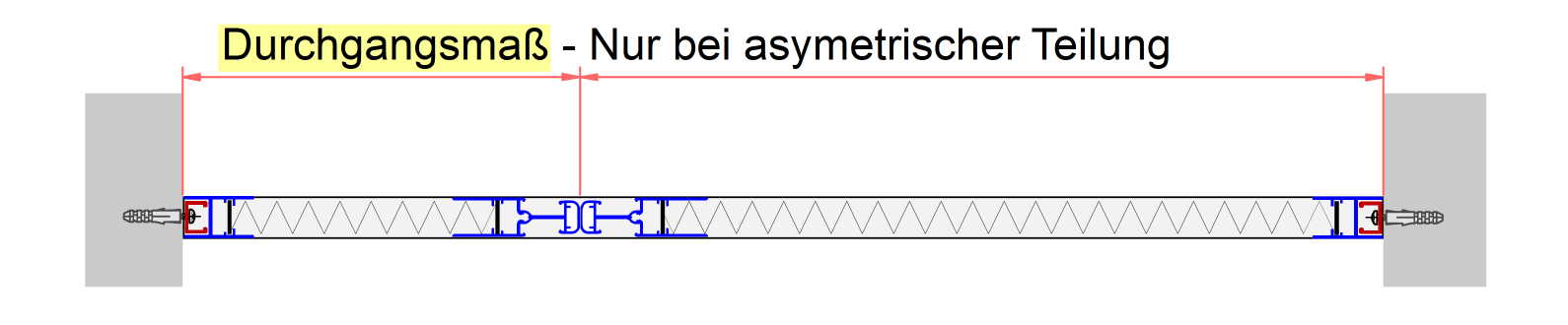

Durchgangsmaß bei asymmetrischer Teilung:

Falls die Anlage nicht mittig geteilt sein soll, können sie hier die gewünschte Breite für eine Seite angeben, die andere ergibt sich.

Rechts oder links spielt dabei keine Rolle, da der Einbau beliebig erfolgen kann. Die Position der Zugschienen im geschlossenen Zustand ist um min. 5 cm in jede Richtung variabel, wegen der Flexibilität des Gewebes.



Montage ohne Laibung

Wo seitlich keine Laibung vorhanden ist (z.B. Doppeltürelemente) muss ebenfalls ein Rechteck-Montageprofil (siehe Zubehörshop) eingesetzt werden. Bei ungeraden Laibungen ist es oft einfacher, mit seitlichen Montageprofilen auf dem Türrahmen zu montieren.

Auch bei vorstehenden Türgriffen oder Rolladenstoppern können unsere extra breiten Montageprofile mit 45 mm Tiefe hilfreich sein.

Falls komplett vor einer Fläche montiert werden muss (z.B. Wintergarten), können wir umlaufende oder 3-seitige Montagerahmen liefern (bitte anfragen)

Falls hinter einem Rolladen montiert wird (Mindest-Rolladenabstand 22 mm), kann oben ein Montageprofil angebracht werden, um die Oberschiene darunter zu schrauben.

Allerdings ist es auch möglich, die Oberschiene mit Doppelklebeband vor den Türrahmen zu kleben, da sie von den seitlichen Aufnahmeprofilen mit gehalten wird. Diese werden dann seitlich in den Rolladenschienen verschraubt.

Ausführung

Alu pulverbeschichtet bzw. eloxiert, 18 mm Bautiefe

Lieferumfang

Auf Maß gefertigt, inkl. Befestigungsmaterial, Montageanleitung
