DT-F Flache Fliegengittertür | Falzprofil | Fertigelement

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Hinweis: Bei den Gewebe-Kombinationen "Hi-Trans / Pet" oder "schwarz / Pet" ist für das untere Feld das Haustiergewebe vorgesehen (Pet-Screen)

Gewebeübersicht

Bestellbreite laut Zeichnung in cm, z.B. 112,6

Bestellhöhe laut Zeichnung in cm, z.B.215,4

Sprossenhöhe laut Zeichnung in cm, z.B. 80

Das Sockelblech kann bei weniger beanspruchten Türen weggelassen werden, jedoch nicht bei Türen ab 100 cm Breite.

Bei überstehender Regenschiene - siehe Zeichnung

Alle Informationen finden Sie im PDF-link unter der Zeichnung!

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

DT-F Flache Fliegengittertür | Falzprofil | Fertigelement
291,45 €
Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: 8-10 Werktage bis Versand

Flache Fliegengittter-Falztür, montagefertig, Auch für einseitige Abdeckung von Doppeltüren.
Weitere Details im Produkt-Tab 'Ausführung'

- nur 8 mm Platzbedarf
- stabiles Falzprofil
- 100% dicht mit Bürsten
zur Aufmaßzeichnung
ODER

Beschreibung

Details

Achtung - Geänderte Maßberechnung ab 20.02.19   Aktuelle Aufmaßzeichnung (PDF)   Fragen und Antworten

3D-Ansicht

Falztür Begrenzungen

1.) Platzverhältnisse prüfen nach Zeichnungsangaben:

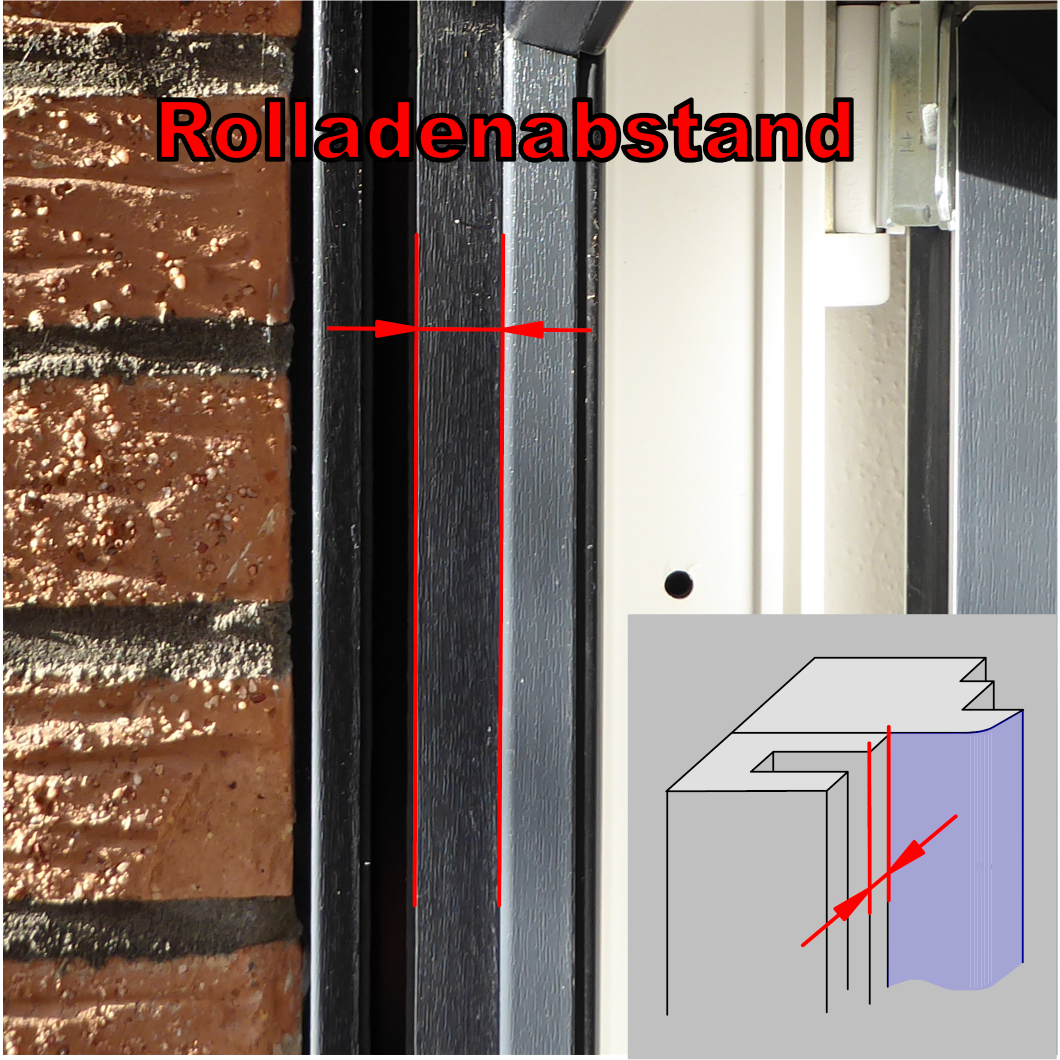

Rolladenabstandmin. 0,9 cmalternativ: DTZR

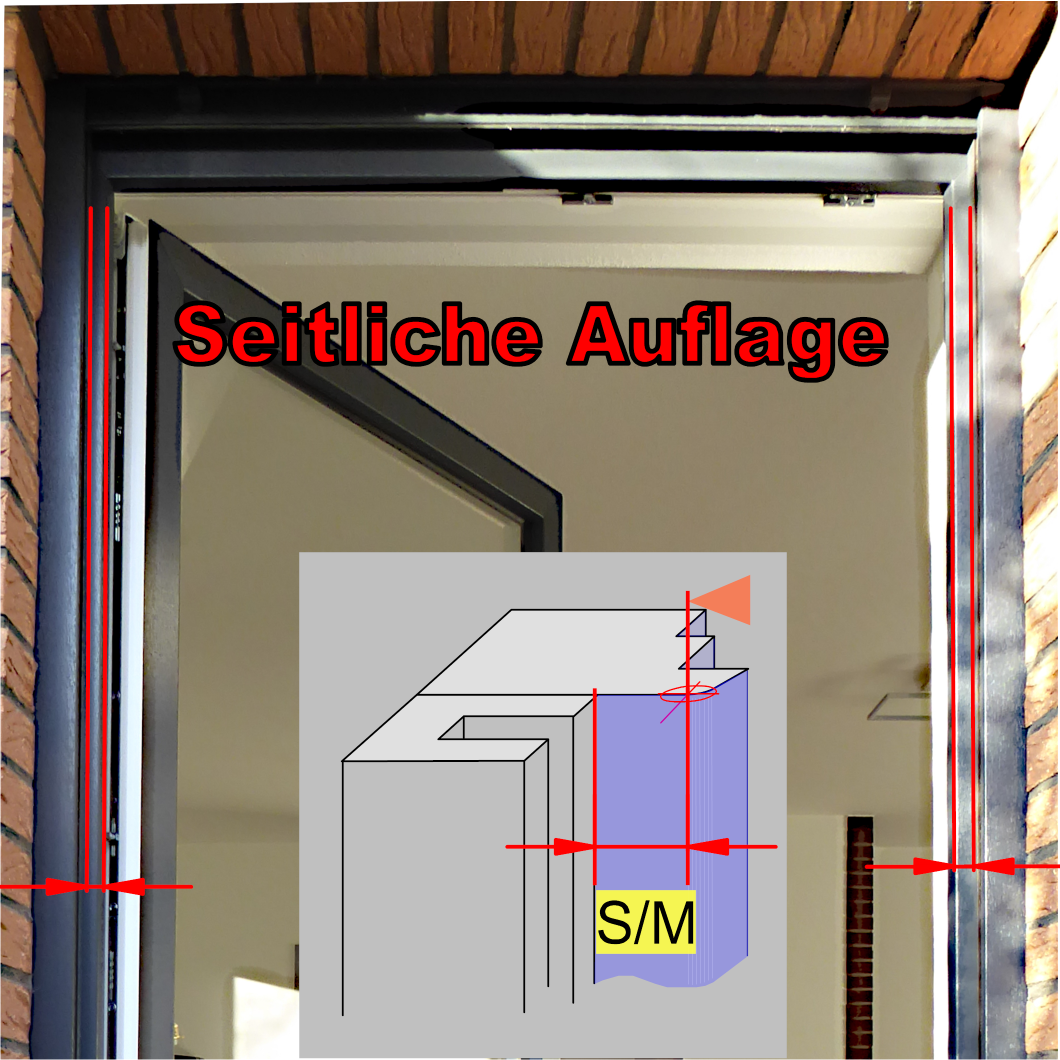

Magnetseite (M) min. 1,5 cmalt.: Verbreiterungsprofil
Scharnierseite (S)min. 2,0 cmalt.: Verbreiterungsprofil

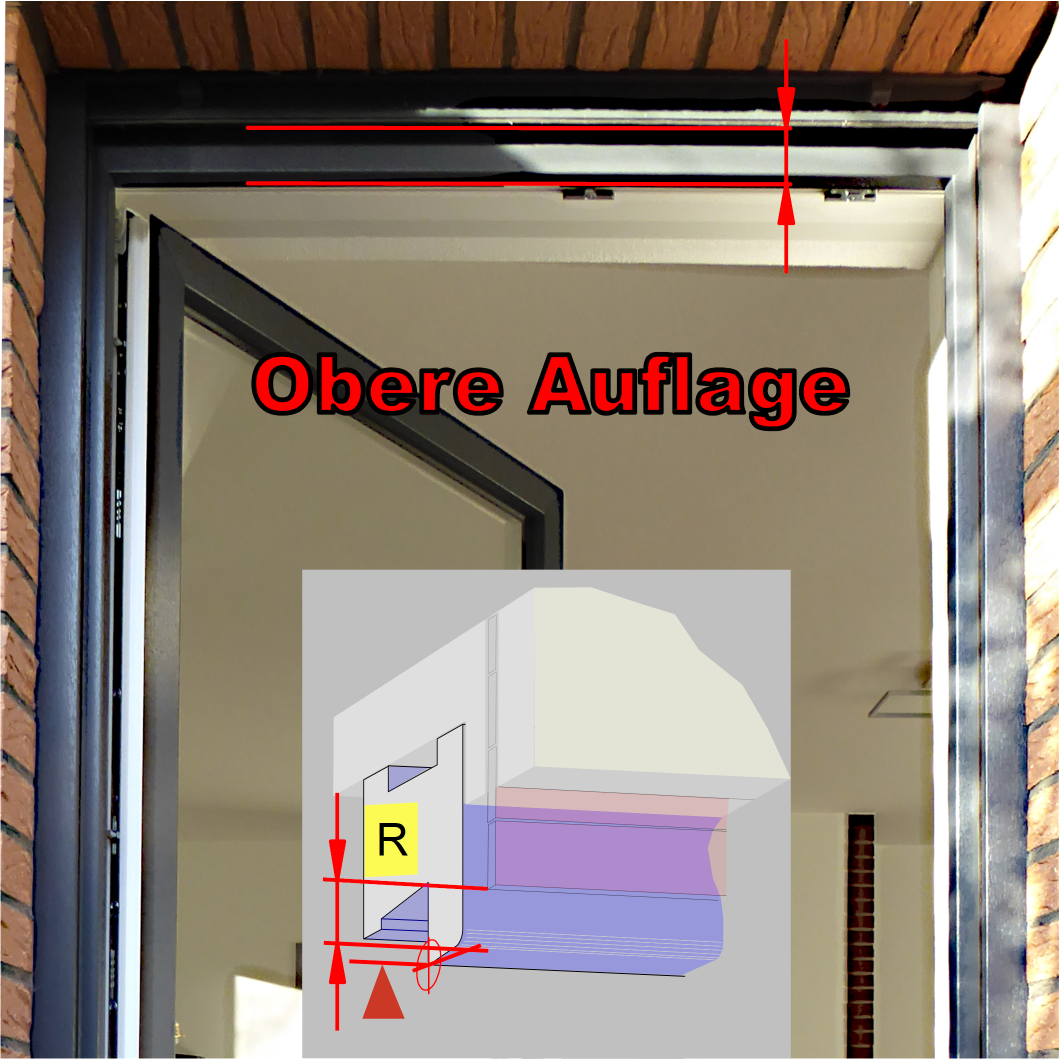

Freiraum oben (R)
1,0 - 1,7 cmalternativ: DTZR
Einbautiefe (T)min. 0,7 cm

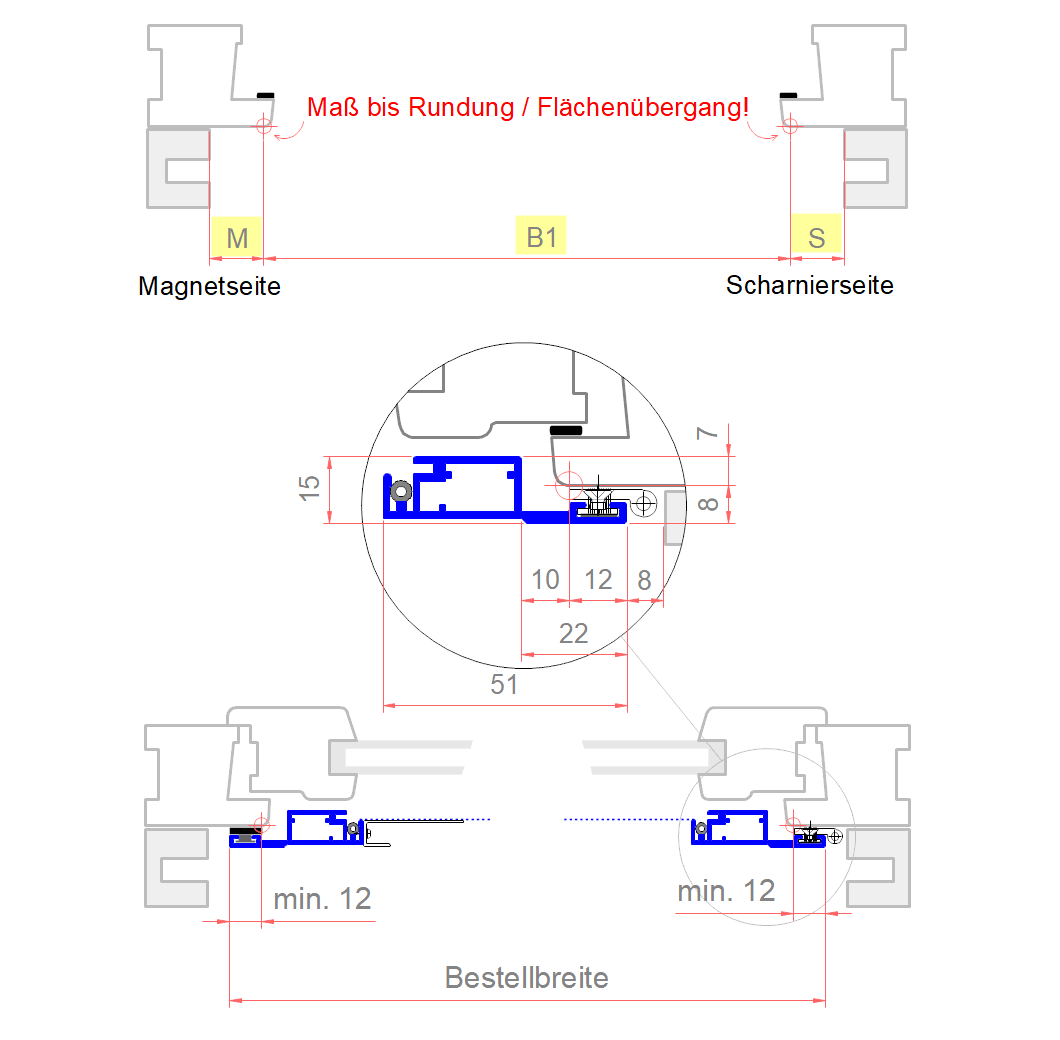

Aufmass flache Fliegengittertür mit Falz

Bestellbreite ermitteln:

2.) Messen Sie die Breite, das Maß ist mit B1 angegeben. Achtung: Hier nicht das lichte Maß nehmen, sondern außen ab Beginn der ebenen Fläche messen, siehe Maßpunkte in der Zeichnung!

Türrahmen können verzogen sein - mehrere Stellen messen und das größte Maß annehmen

3.) Bestellbreite berechnen:

Bestellmaß BreiteB1 + min. 2,4 cm*



*bei ausreichend seitlicher Auflage kann mehr zugerechnet werden, max. 3,0 cm.

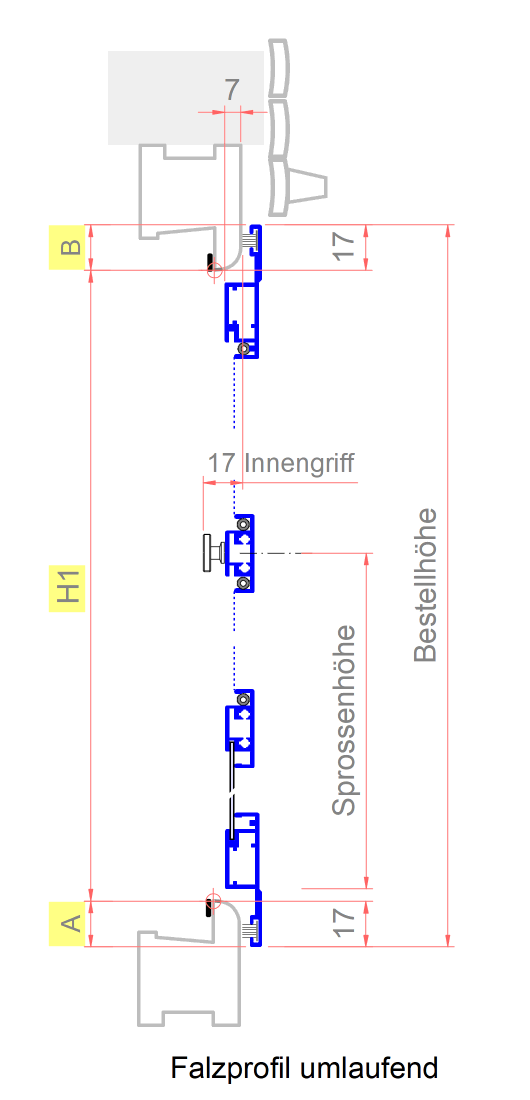

Messanleitung Höhe Falz-Fliegengittertür

Bestellhöhe berechnen:

4.) Messen Sie die lichte Höhe, das Maß ist mit H1 angegeben.

Achtung: Bitte beachten, das der Insektenschutz 0,7 cm in den Rahmen eintaucht. (Wetterschenkel, Griffe!)

5.) Bestellhöhe berechnen:


Bestellmaß Höhe (Falzprofil uml.)
H1 +3,4 cm*
Bestellmaß Höhe (Bürste unten)H1 + 1,2 cm*

 * falls das Maß R (Freiraum bis Rolladenkante) weniger als 1,7 cm beträgt, muss die Höhe entsprechend reduziert werden!

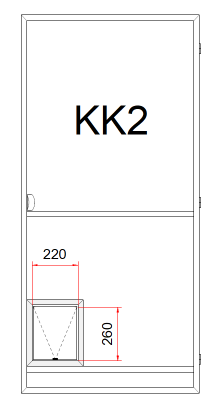

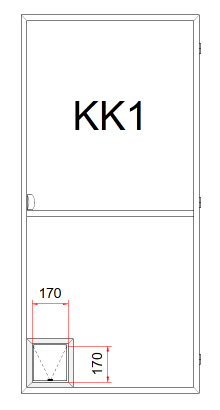

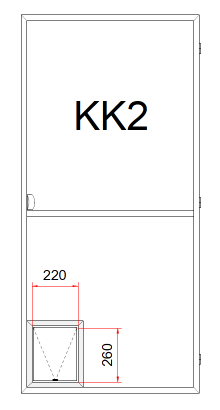

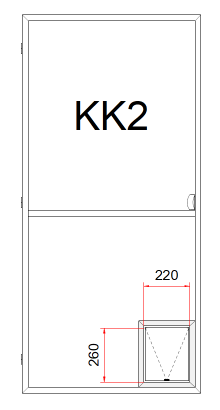

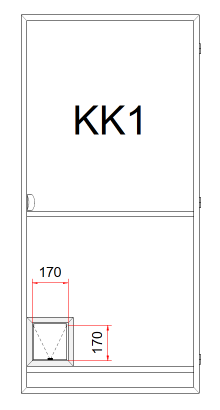

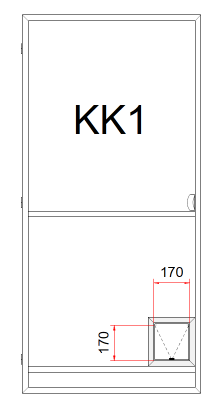

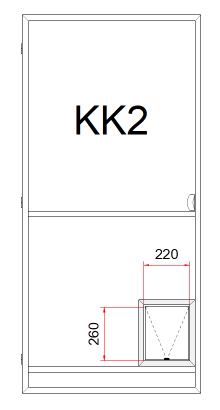

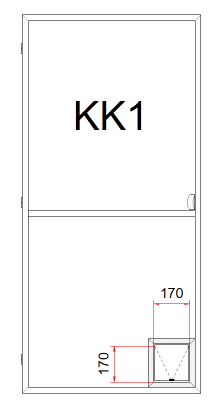

Alles über Haustierklappen (PDF)

Zusatzinformation

Montageart
versenkt
Fertigungsart
Fertigelement
Insektenschutz-Bauart
einteilig
Lieferung als
Fertigelement nach Maß
Breite der abzudeckenden Türfläche ca.
60 - 130 cm Drehtür 1Flg

Ausführung

Rahmenprofile Aluminium 51 x 13,5 mm, mit Bürstendichtungen und Magnetband-Verschluss, Quersprosse 30 mm breit, gewebeteilend, Trittschutzsockel,optional Bürstenprofil unten Rahmen komplett montiert, auf Gehrung doppelt verpresst, Gewebe nach Wahl

Lieferumfang

Montagefertiges Türelement, Befestigungsschrauben, Montageanleitung
